Всем привет. Хочу поделиться своим опытом, как я подружил вызывную панель Hikvision со штатным видеодомофоном, Asterisk и обычной DECT-трубкой через Keenetic.

Изначально задача казалась простой: при нажатии кнопки на калитке должен продолжать звонить штатный видеодомофон, но одновременно хотелось, чтобы звонила и обычная домашняя трубка. Причём не просто звонила, а чтобы через неё можно было нормально разговаривать с посетителем в обе стороны и клавишей # открывать замок.

В итоге всё заработало именно так, как хотелось. Но по пути пришлось разбираться с Private SIP Hikvision, нестандартной регистрацией indoor extension, анализировать PCAP и отдельно ловить проблему с RTP-портами.

Что у меня за оборудование

Домофония:

вызывная панель Hikvision DS-KV6113-PE1(C) — 192.168.1.76;

штатный видеодомофон HiWatch VDP-H3212W — 192.168.1.192.

Телефония:

роутер Keenetic / Netcraze Ultra NC-1812;

DECT-модуль и обычные беспроводные трубки;

основная трубка первого дома — внутренний номер 101.

Сервер:

мини-ПК CHUWI HeroBox на Intel N100;

8 ГБ RAM;

Proxmox VE;

Asterisk запущен отдельно в LXC 100;

версия Asterisk 22.10.1;

IP Asterisk — 192.168.1.95.

Сам сервер у меня используется не только для телефонии. На нём отдельно живут Home Assistant и Frigate, поэтому я изначально не хотел ставить Asterisk прямо на Proxmox-хост.

Логика простая: каждый сервис в своём контейнере или VM. Если я что-то сломаю, экспериментируя с телефонией, Home Assistant, видеонаблюдение и сам Proxmox продолжают работать.

Почему я не стал переводить панель в обычный SIP

Самый очевидный вариант — включить на панели Standard SIP и зарегистрировать её напрямую в Asterisk.

Но мне хотелось не заменить штатную систему Hikvision, а дополнить её.

То есть сохранить:

штатный вызов на VDP-H3212W;

видео с панели;

видео ещё до ответа;

родное открытие замка;

всю внутреннюю логику Hikvision.

И параллельно добавить обычную DECT-трубку.

Поэтому Standard SIP на панели я оставил выключенным.

Именно это решение потом и привело к более интересному варианту — подключить Asterisk не как SIP-сервер для панели, а как дополнительную indoor extension Hikvision.

Почему пришлось лезть в PCAP

На этом этапе стало понятно, что обычным SIP здесь всё не ограничивается.

Панель продолжала прекрасно звонить на штатный VDP-H3212W, но Asterisk этот вызов не видел. Через Home Assistant можно было поймать событие нажатия кнопки и отдельно заставить Asterisk позвонить на 101, но это был просто дополнительный звонок — без нативного аудио с панели.

Такой вариант меня не устраивал.

Поэтому я снял сетевой захват штатного рабочего вызова прямо на Hikvision и начал смотреть, что реально происходит между устройствами.

И тут выяснилось, что у Hikvision внутри своя довольно интересная схема.

Реальные внутренние SIP-номера у меня оказались такие:

Вызывная панель: 10010100000

VDP-H3212W: 10010110001

А сама панель использует не только обычный SIP-порт 5060, но ещё и собственный private SIP proxy на 5065.

Штатный вызов выглядел примерно так:

DS-KV6113

192.168.1.76:5060

|

v

Hikvision Private SIP

192.168.1.76:5065

|

v

VDP-H3212W

192.168.1.192:5060

То есть внутри это действительно SIP, но со своей логикой, XML-сообщениями, Digest-аутентификацией и довольно нетипичным поведением.

Именно по PCAP стало понятно, что правильнее не пытаться насильно превращать саму панель в обычный SIP-телефон, а встроиться в родную архитектуру Hikvision.

Следующая находка оказалась ключевой: Asterisk можно зарегистрировать как indoor extension у штатного видеодомофона.

Как Asterisk стал indoor extension Hikvision

У VDP-H3212W есть возможность зарегистрировать дополнительное внутреннее устройство.

В моём случае Asterisk зарегистрирован как:

10000000005

То есть итоговая логика получилась такая:

DS-KV6113

|

v

VDP-H3212W

|

+--> indoor extension 10000000005

|

v

Asterisk

|

v

Keenetic / DECT 101

Для регистрации пришлось использовать отдельный Python-скрипт, потому что обычного SIP REGISTER оказалось недостаточно: Hikvision ждёт дополнительный XML-блок с данными устройства.

Пример XML:

<regXML>

<version>V2.0.0</version>

<regDevName>Asterisk</regDevName>

<regDevSerial>Q12345678</regDevSerial>

<regDevMacAddr>00:0c:29:12:12:12</regDevMacAddr>

</regXML>

После Digest-аутентификации регистрация проходит нормально:

REGISTER

401 Unauthorized

REGISTER + Authorization

200 OK

После этого VDP начинает отправлять вызов на Asterisk.

На Asterisk входящий вызов попадает в отдельный context и дальше уходит на DECT 101.

Пример dialplan:

[hikvision-indoor-in]

exten => 10000000005,1,NoOp(Hikvision indoor call)

same => n,Progress()

same => n,Set(CALLERID(num)=105)

same => n,Set(CALLERID(name)=Gate)

same => n,Dial(PJSIP/101,40)

same => n,Hangup()

На этом этапе трубка уже начала звонить.

Но дальше началась самая неприятная часть — звук.

Почему сначала был односторонний звук

Hikvision в моём случае упорно использовал для аудио порт:

UDP 9654

В SDP панели было:

m=audio 9654 RTP/AVP 0 8 101

То есть PCMU, PCMA и DTMF.

Проблема в том, что Asterisk по умолчанию выбирает для RTP случайный порт из своего диапазона.

Например:

10516

14112

17510

Но Hikvision при этом всё равно отправлял аудио на:

192.168.1.95:9654

Получалось так:

101 -> Asterisk -> панель

работает,

а:

панель -> Asterisk -> 101

не работает.

То есть я слышу не то направление, которое нужно, либо звук вообще получается односторонним.

Первый фикс

На endpoint Hikvision я зафиксировал RTP-диапазон:

rtp_port_start=9654

rtp_port_end=9656

После этого Asterisk начал реально слушать порт 9654, и звук с панели появился.

Но тут проявилась вторая проблема.

У меня было включено:

rtp_symmetric=yes

Asterisk увидел входящий RTP и решил отправлять ответный звук на адрес источника медиапакетов.

В итоге голос с трубки уходил не на саму панель 192.168.1.76, а на VDP 192.168.1.192.

Хотя в SDP было явно указано:

c=IN IP4 192.168.1.76

m=audio 9654

Финальный фикс

Рабочая комбинация получилась такой:

rtp_port_start=9654

rtp_port_end=9656

rtp_symmetric=no

direct_media=no

После этого Asterisk:

принимает аудио панели на 9654;

не переучивает адрес назначения;

отправляет обратный RTP туда, куда указано в SDP, то есть на саму панель 192.168.1.76:9654.

И наконец получился нормальный двусторонний разговор.

Что получилось в итоге

Сейчас схема работает полностью так, как я изначально хотел.

При нажатии кнопки на калитке:

штатный VDP-H3212W продолжает звонить как раньше;

одновременно звонит обычная DECT-трубка 101;

вызов можно принять на трубке;

звук работает в обе стороны;

разговор держится стабильно;

клавишей # на DECT-трубке открывается замок калитки.

То есть обычная беспроводная трубка фактически стала полноценной аудиотрубкой домофона, при этом штатная Hikvision-система не была сломана и продолжает работать в своём родном режиме.

Почему Home Assistant я не использовал для самого разговора

Home Assistant у меня тоже установлен и Hikvision с ним интегрирован.

Он отлично подходит для автоматизаций: можно ловить нажатие кнопки, отправлять уведомления, включать свет, показывать камеру, делать объявление через Алису и так далее.

Но для самого разговора HA здесь не нужен.

Через HA я мог сделать только такую логику:

Нажали кнопку

|

v

Home Assistant

|

v

Asterisk

|

v

DECT 101

Трубка бы звонила, но родной аудиопоток Hikvision туда не попадал бы.

Поэтому сам разговор реализован на уровне SIP/RTP, а Home Assistant оставлен для будущей автоматизации.

Почему вообще выбрал Asterisk

У меня два дома на одном участке, находятся примерно в 15 метрах друг от друга.

Поэтому дальше хочется сделать уже нормальную домашнюю телефонию:

Дом 1

|

+--> DECT 101

Дом 2

|

+--> свой внутренний номер

Калитка

|

+--> нужные трубки

+--> видеодомофон

+--> уведомления

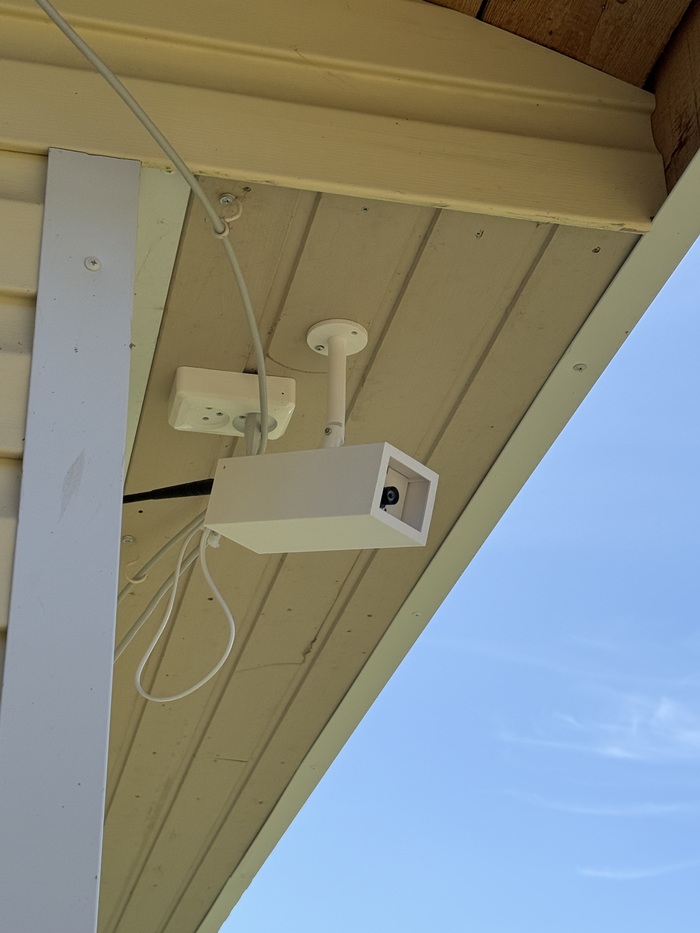

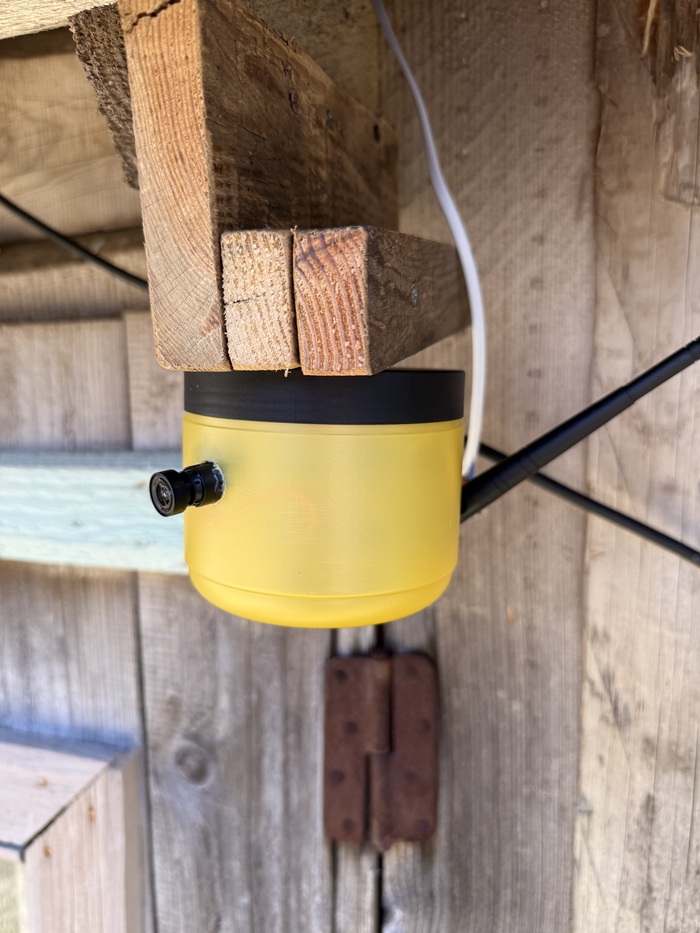

Плюс хочется связать всё это с Home Assistant, Frigate, камерой у калитки, Алисой и телевизором.

И вот здесь Asterisk оказался гораздо интереснее любой закрытой аппаратной мини-АТС: всю логику можно менять программно.

Что бы я посоветовал тем, кто захочет повторить

Самый полезный вывод из всей этой истории — не пытаться угадывать, как Hikvision работает внутри.

Сначала лучше снять PCAP штатного рабочего вызова и посмотреть:

INVITE

SDP

RTP

MESSAGE

Digest

реальные номера устройств

реальные IP и порты

У меня именно анализ пакетов показал, куда Hikvision на самом деле отправляет звук и почему стандартные настройки Asterisk не работали.

Особенно важными оказались:

rtp_port_start=9654

rtp_port_end=9656

rtp_symmetric=no

direct_media=no

Без первого фикса Asterisk слушал не тот RTP-порт.

Без второго — отправлял голос не на панель, а на VDP.

Что дальше

Следующий этап — подключить второй дом и уже нормально развести внутреннюю нумерацию.

После этого хочу добавить:

звонок с калитки

|

+--> VDP

+--> DECT

+--> Home Assistant

+--> уведомление на телефон

+--> Алиса

+--> камера на ТВ

Пока главное уже сделано — родной Hikvision работает, DECT работает, двусторонний звук есть, замок открывается с трубки.

Если кому-то будет интересно, могу отдельным постом выложить уже полностью готовые конфиги Asterisk, регистрацию indoor extension и примеры SIP/RTP-логов.

Может, кому-то с таким же Hikvision это сэкономит пару вечеров с Wireshark :)

Продолжаем делать дом удобнее.

Мониторинг подключения воды. Наш, Ватериус. Работает. Только вот инструкция подключения... Слейте бачок унитаза. Почему именно унитаза? Зачем? Сливать полностью? Ну можно было написать - пролейте 5 литров? Только сильно потом я нашел зачем. Если за 10мин самонастройки ватериус поймал один импульс - счетчик определяется как 10л/имп. Если больше - 1л/имп. В остальном все очень удобно, на дашборде видно сколько там сейчас. Прощай галерея фото счетчиков в телефоне.

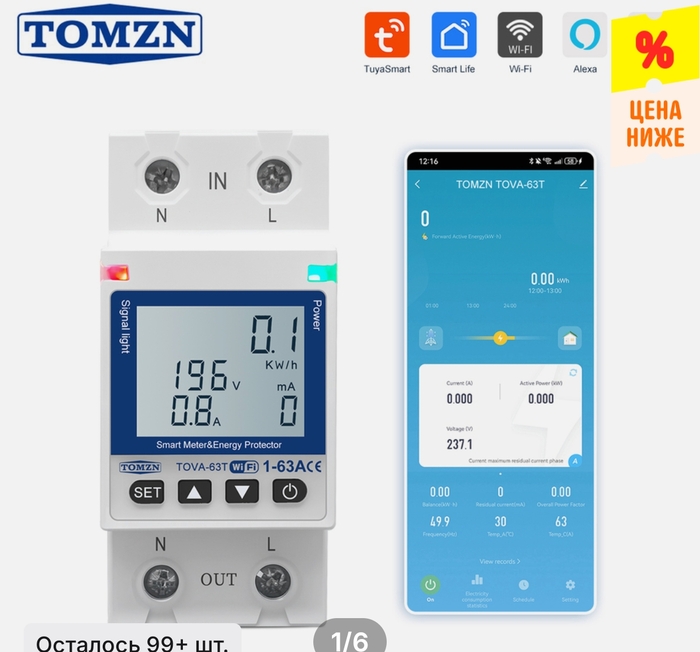

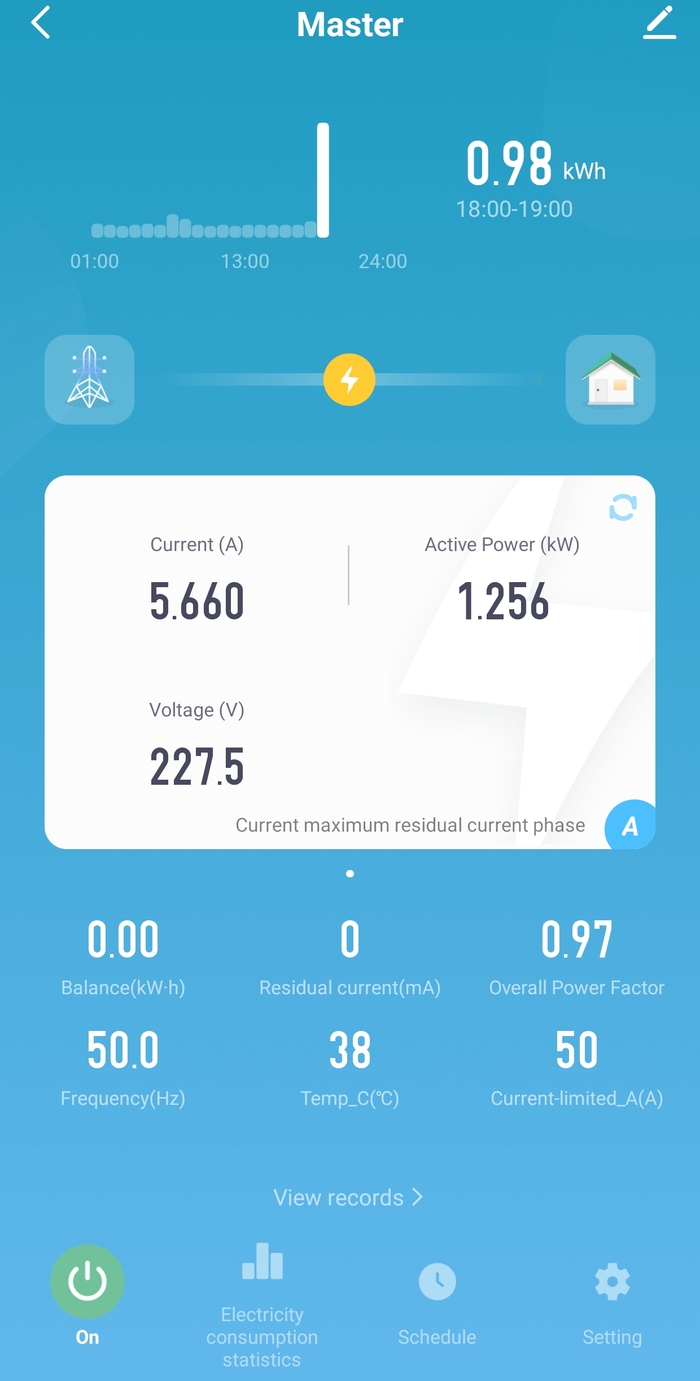

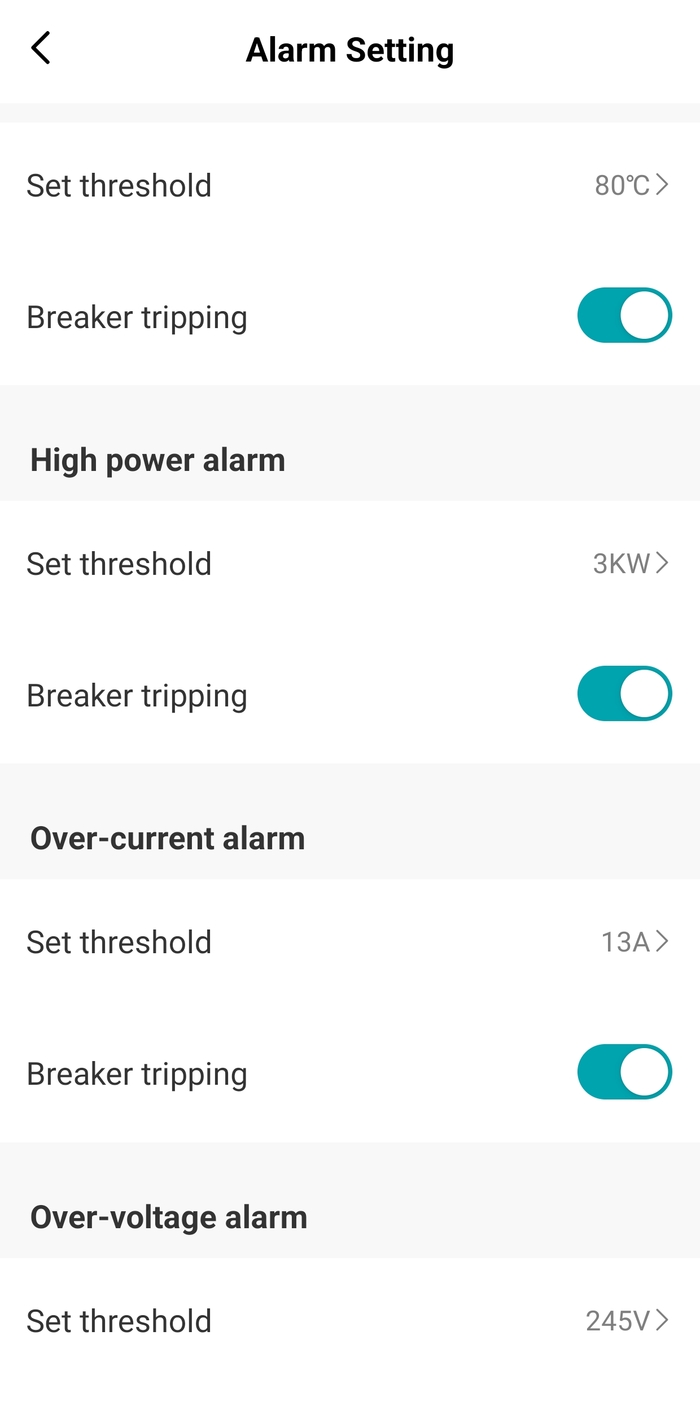

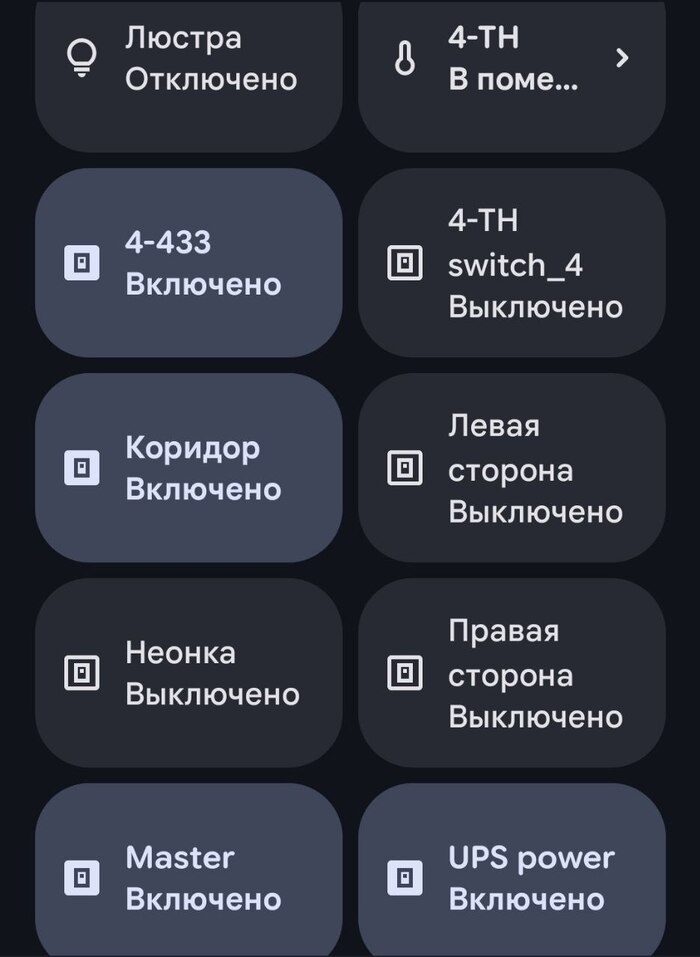

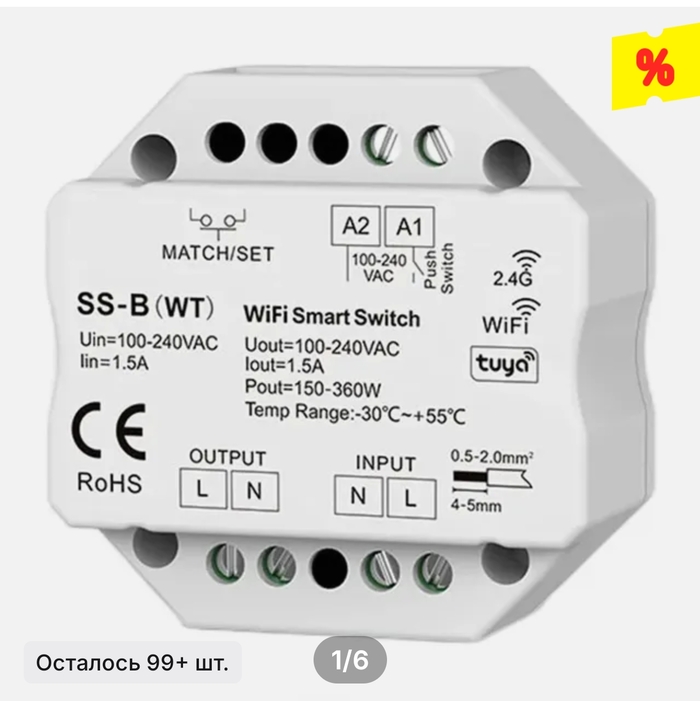

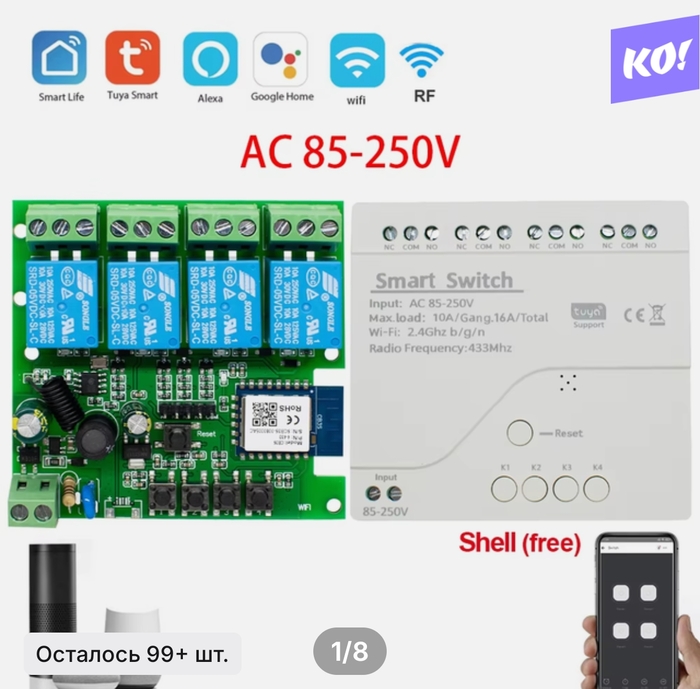

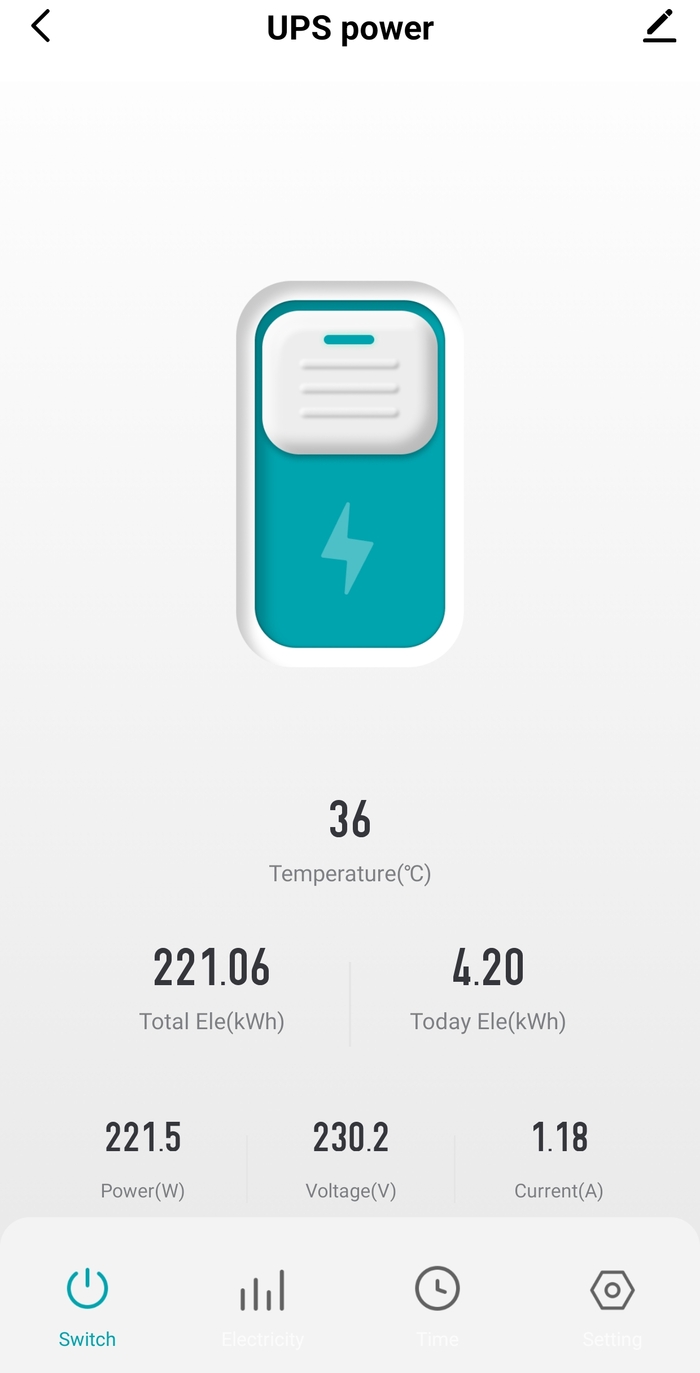

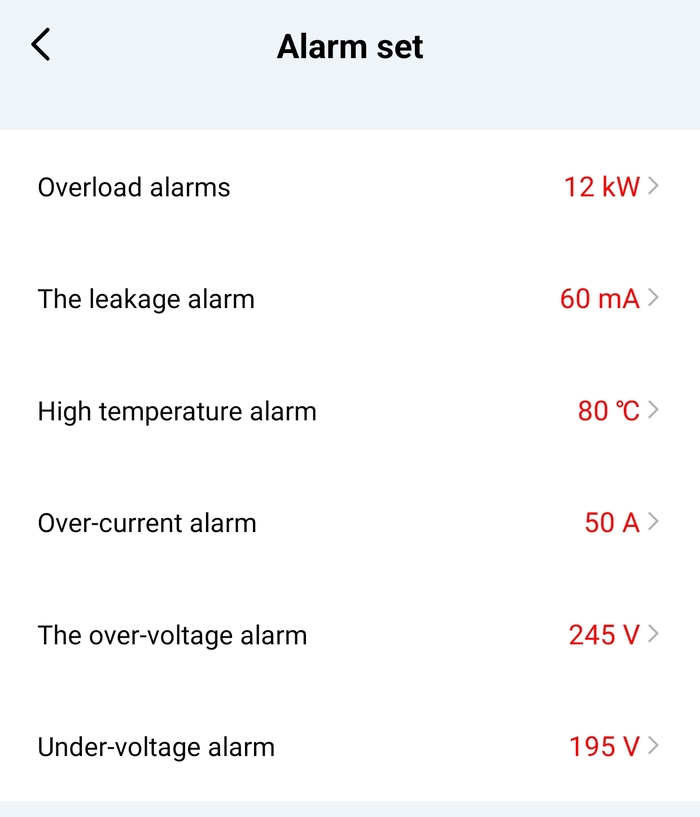

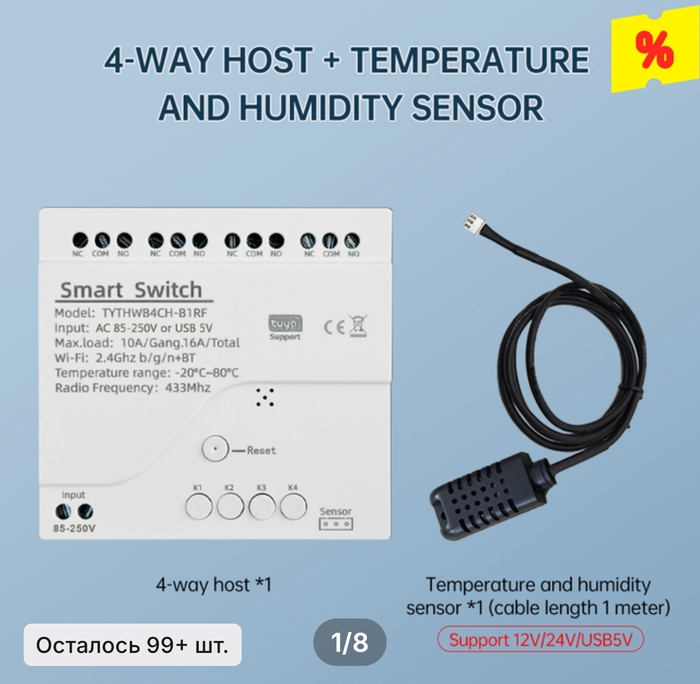

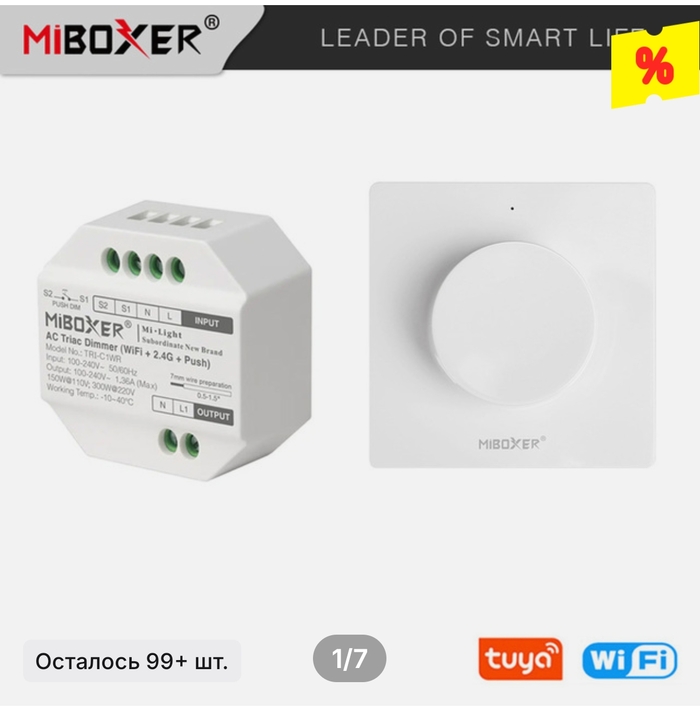

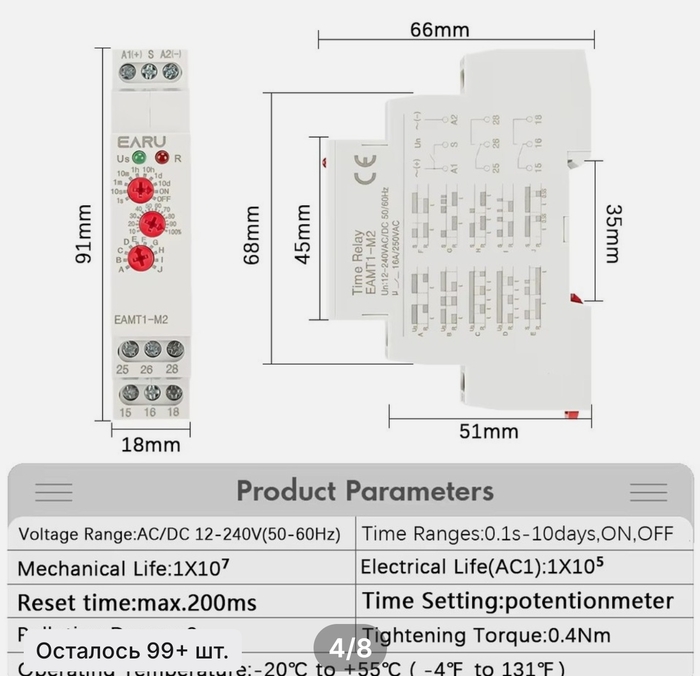

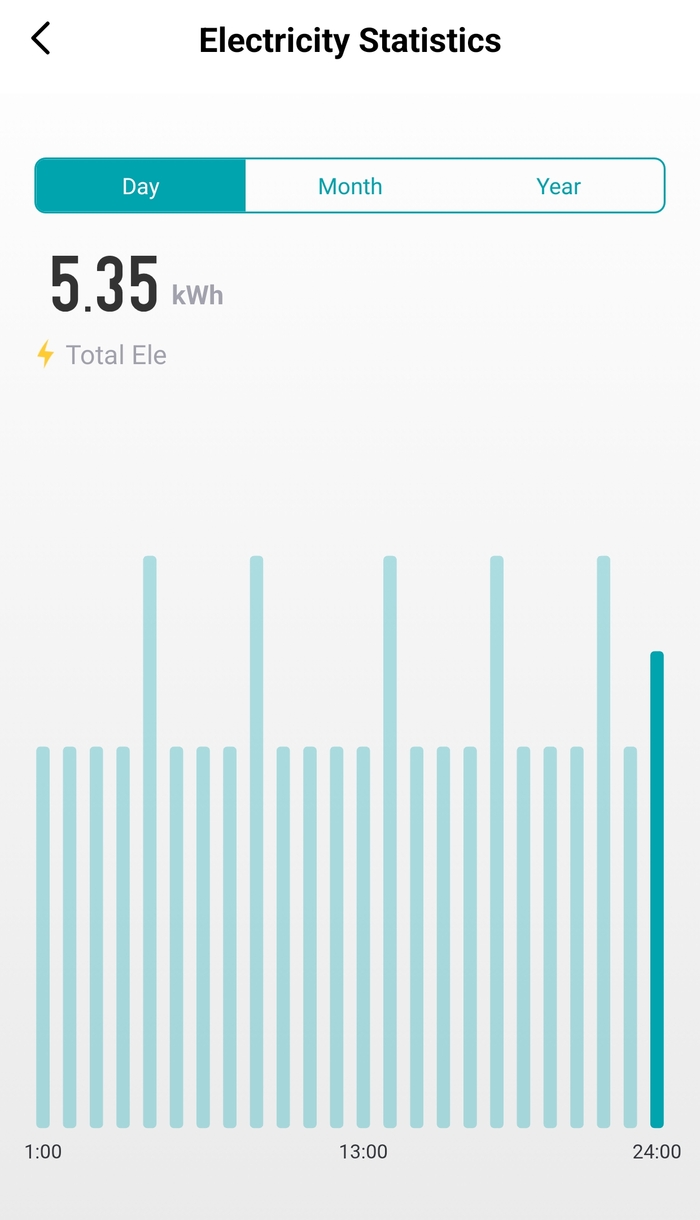

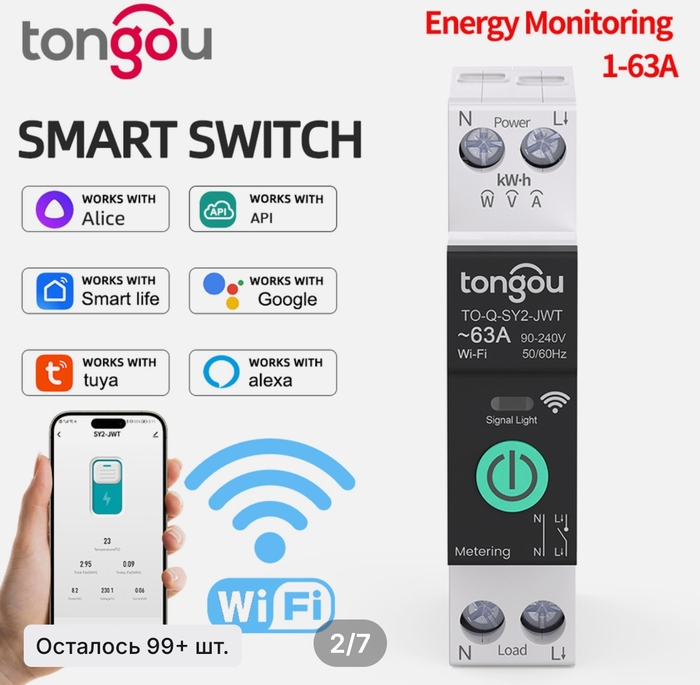

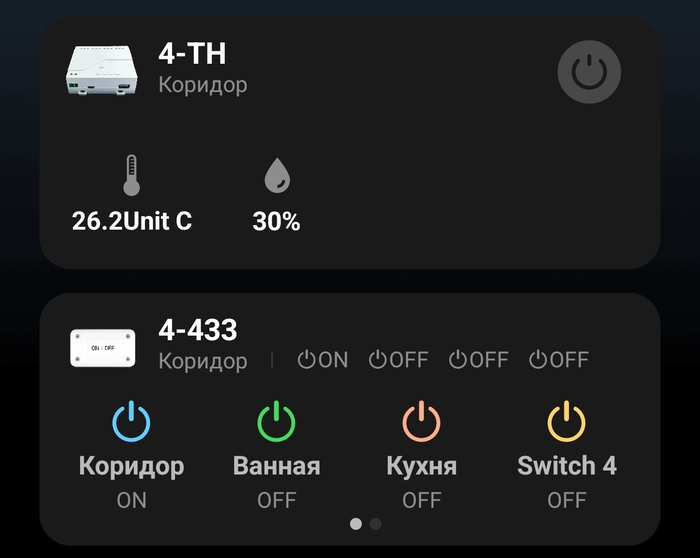

Динреечное реле.
