Травилка для плат

В производстве своих махараек частенько приходится травить платы. Мною было испробовано уже несколько методов травления: в хлорном железе и в перекиси водорода с лимонной кислотой. Оба способа интересны, но хлорное железо как то больше по душе. Однако железо, которое продается в местных магазинах даже на вид какое-то грязное и скорость травления в нем удручает. Ну и экономия же! домучиваю раствор пока уже совсем позеленеет. Так и родилась идея подогрева раствора. Подогрев в водяной бане, градусов ну так до 40, и помешивание.

Однако. Что это за "примерно до 40" и что еще за помешивание вручную в наше время ардуин и атмег. Решено. Строим Травилдо.

Техзадание: Подогрев травильного раствора, термостатирование и перемешивание продувкой воздуха.

Прикидываем детали.

Емкость для травления была склеена из листов оргстекла из рассеивателей мониторов.

Емкость вмещает порядка 300 грамм раствора, ну и прикинув была задумана мощность нагревателя порядка 20-30 ватт.Чтоб не иметь дела с сетевым напряжением нагреватель планировался на низкоен напряжение. Источником питания был выбран зарядник от ноутбука с алиэкспресса, так что рабочее напряжение было предопределено. Поехали:

Травилка для плат Мелкие железяки, Махарайка, Длиннопост

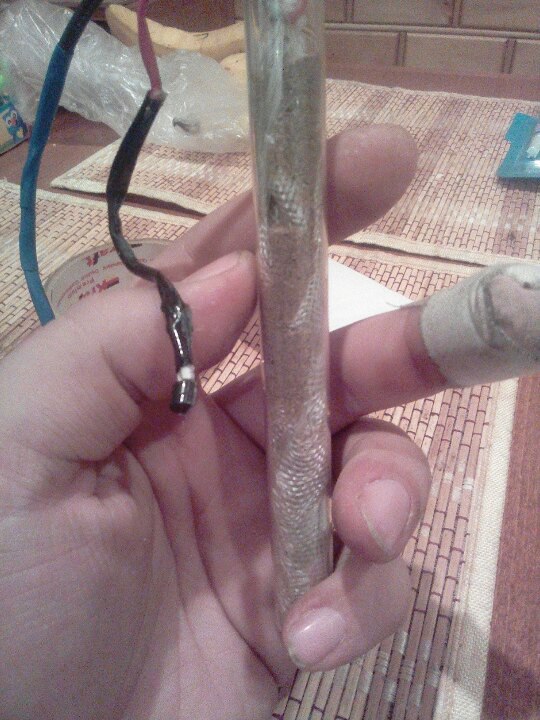

В емкость врезан нагреватель из пробирки и нихромовой спирали, замотанной в стеклоткань (чтоб нагреватель не касался стенок пробирки (локальные перегревы стекла - разрушение)) и трубочка с отверстиями для продувки.

Нагреватель дополнительно засыпан песком для улучшения теплопроводности.

Травилка для плат Мелкие железяки, Махарайка, Длиннопост

Датчиком выбран ds18b20. Прикидываем переднюю панель.

Травилка для плат Мелкие железяки, Махарайка, Длиннопост

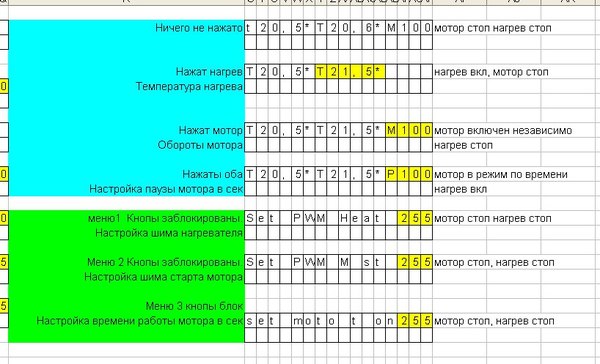

Примерно прикидываю логику работы и менюшки

Травилка для плат Мелкие железяки, Махарайка, Длиннопост

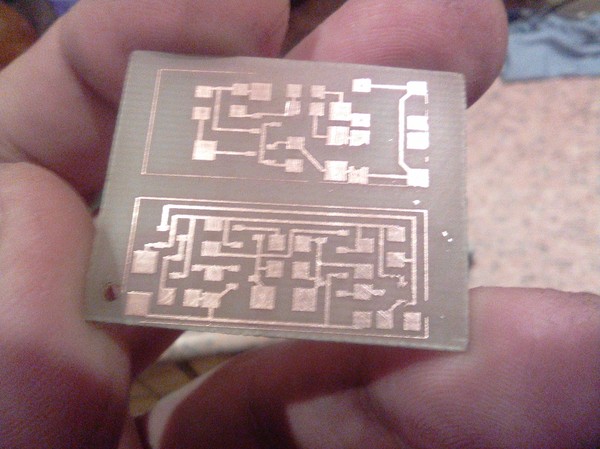

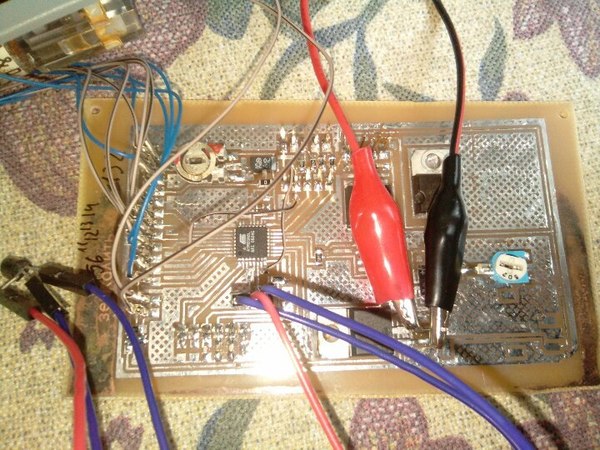

Травим плату, запаиваем.

Травилка для плат Мелкие железяки, Махарайка, Длиннопост

Продувка воздухом раствора была мною многократно испытана и показывала отличные результаты. Это отличный вариант перемешивания агрессивной среды. В качестве компрессора был взят мембранный компрессор от тонометра. Для регулировки его оборотов была составлена схема на LM317 для регулировки напряжения на компрессоре и также управление компрессором посредством Шим-а.

В итоговом варианте напряжение выставлено 2 в, и точная регулировка производится уже посредством Шим-а. Обороты двигателя минимальны, не шумно, не брызгается и вообще все отлично, но об этом ниже.

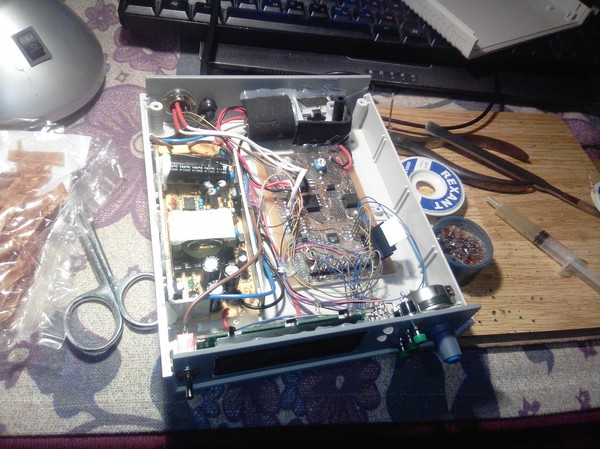

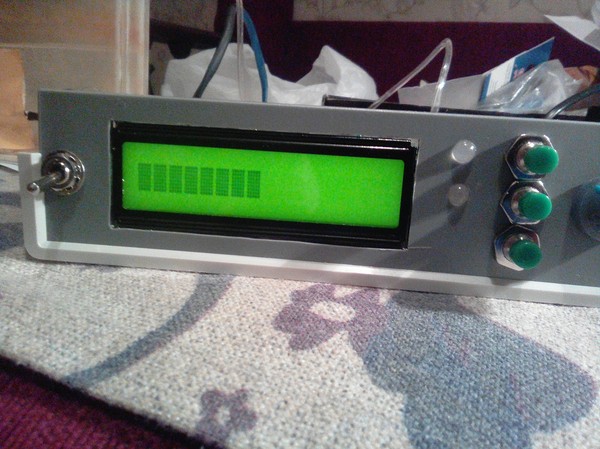

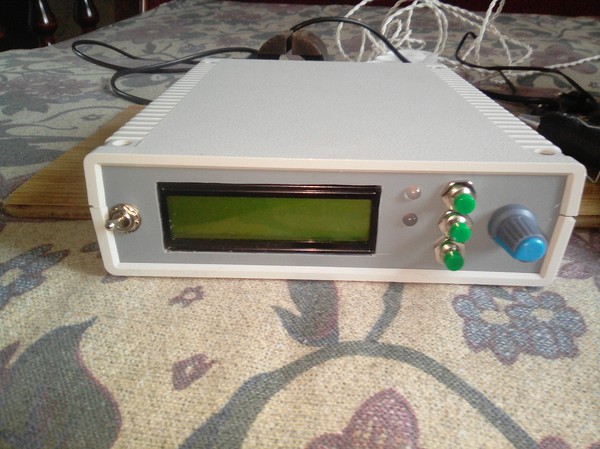

Упихиваем потроха в корпус

Травилка для плат Мелкие железяки, Махарайка, Длиннопост
Травилка для плат Мелкие железяки, Махарайка, Длиннопост
Травилка для плат Мелкие железяки, Махарайка, Длиннопост
Травилка для плат Мелкие железяки, Махарайка, Длиннопост

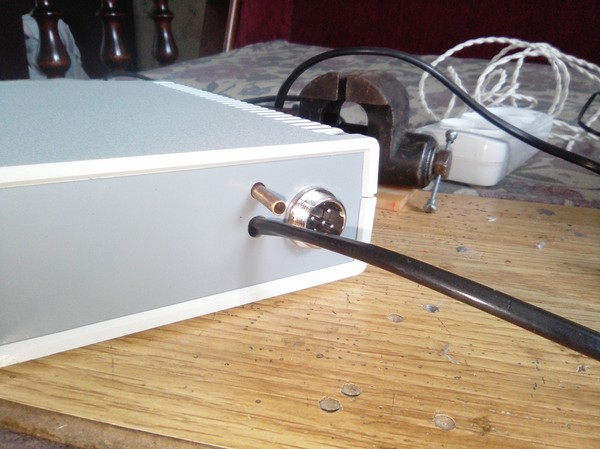

На задней панели разъем подключения, трубка выхода компрессора и провод питания.

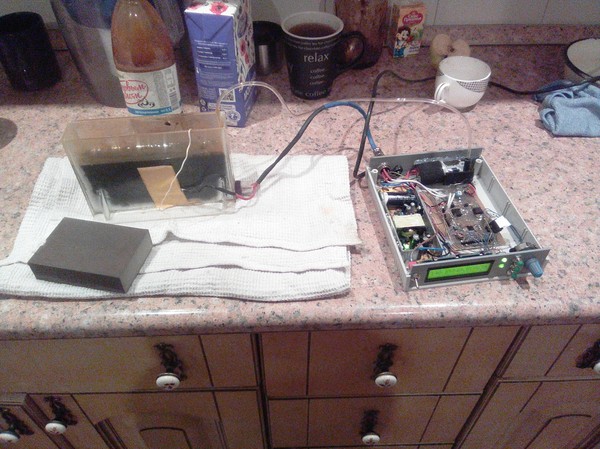

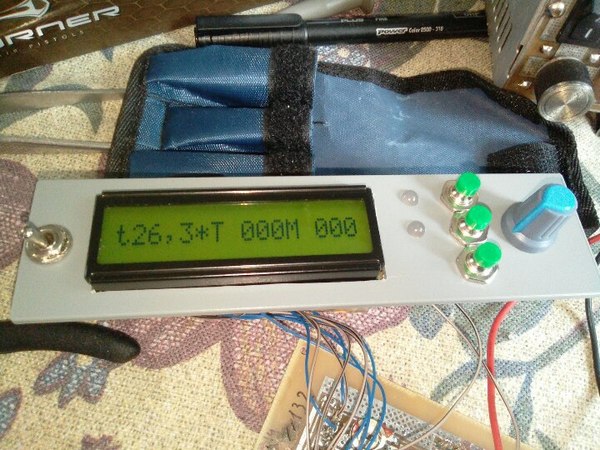

Ходовые испытания.

Травилка для плат Мелкие железяки, Махарайка, Длиннопост

Итого. Имеется регулировка температуры, регулировка гистерезиса нагрева, регулировка оборотов компрессора (Интенсивность перемешивания). Для устойчивой работы компрессора на минимальных оборотах настроен программный "Разгон" На регулируемое время старта подается чуть больший шим, потом меньший.

Также регулируется время работы компрессора и время паузы чтоб сильно не молотить. Ну и мощность нагрева.

При настройках: Мощность нагрева 15 ватт, Скорость работы компрессора минимальная, включен 3 секунды, пауза 60 секунд, травит прям идеально. Отработанным раствором без всех ухищрений травилда мелкая платка протравилась за 40 минут с подогревом и компрессором за 7 минут.

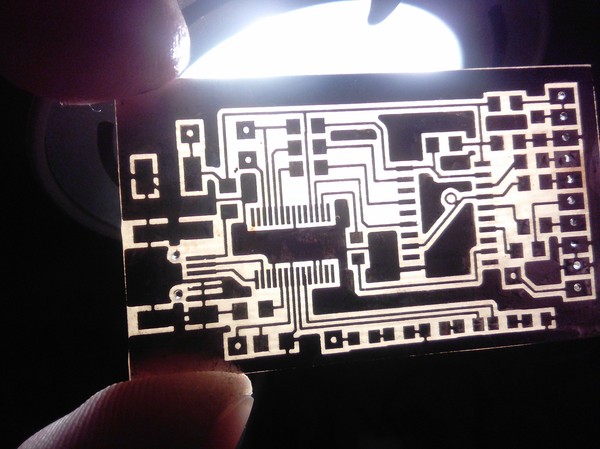

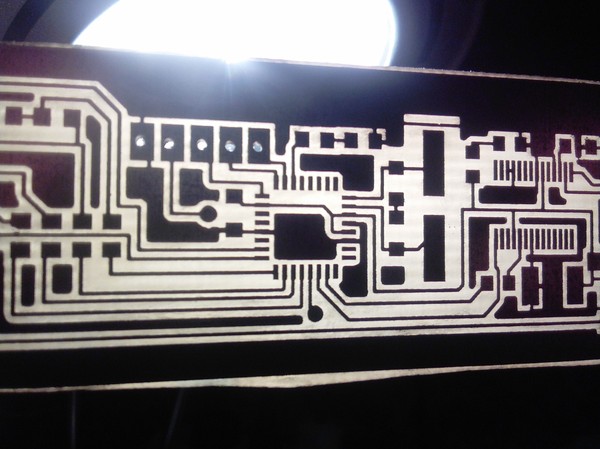

На картинке млата под микросхемку ft232rl, дорожки 0,3мм.

Травилка для плат Мелкие железяки, Махарайка, Длиннопост
Травилка для плат Мелкие железяки, Махарайка, Длиннопост

Итого получилось вполне себе юзабельное устройство, еще и в приличном корпусе (что для меня редкость). Уот так уот.

Показать полностью 11
37

Очередная махарайка

Вот иногда запланируешь какое-то устройство и сидишь, подбираешь корпус, детальки, менюшки будущие рисуешь. Короче полный цикл разработки. А иногда увидишь в интернете какую-нибудь фигню и да, вот оно. Пофиг что оно не нужно, пофиг, что оно бессмысленно, но Я. ХОЧУ. ЭТО. СДЕЛАТЬ.

Итак порождение больного разума. Встречайте! Микрошуруповерт сотворенный в самых глубинах ада, обмотанный синей изолентой и заклеенный термоклеем, нагретым на кострах, греющих котлы с любителями красивых и четких фотографий.

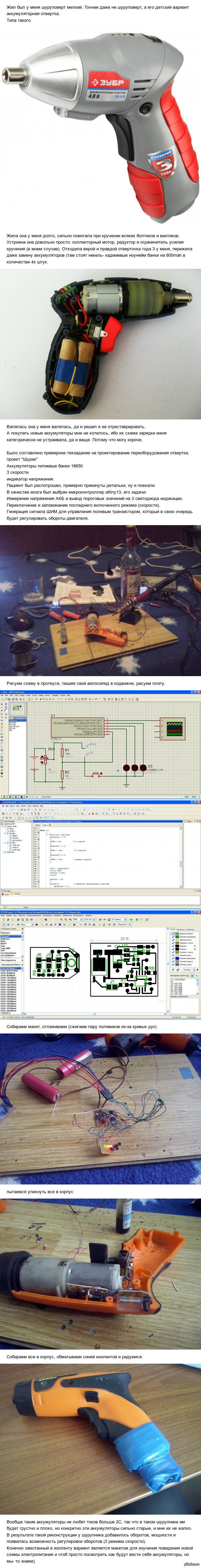

Очередная махарайка Мелкие железяки, Махарайка, Длиннопост
Очередная махарайка Мелкие железяки, Махарайка, Длиннопост
Очередная махарайка Мелкие железяки, Махарайка, Длиннопост

Собственно родилась эта идея из просмотра ролика на ютубе с какой-то понтовой маленькой отверточкой, уже точно не помню какой, ну и для обкатки парочки идей.

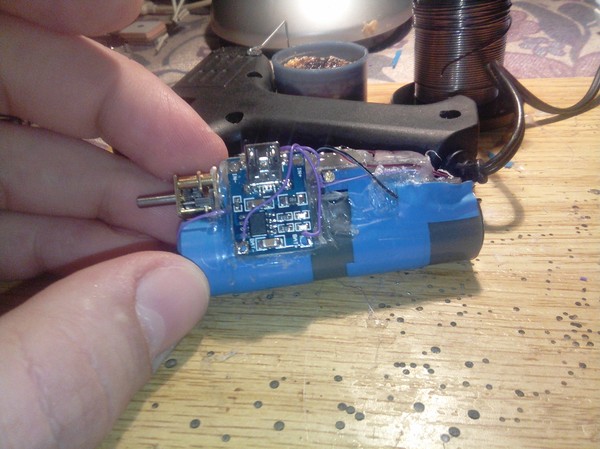

Итак вначале была тьма. Тоесть концепт. Концепт - корпус от электронной сигареты, 18650 банка и моторчик с редуктором. Моторчик был заказан на алиэкспрессе,

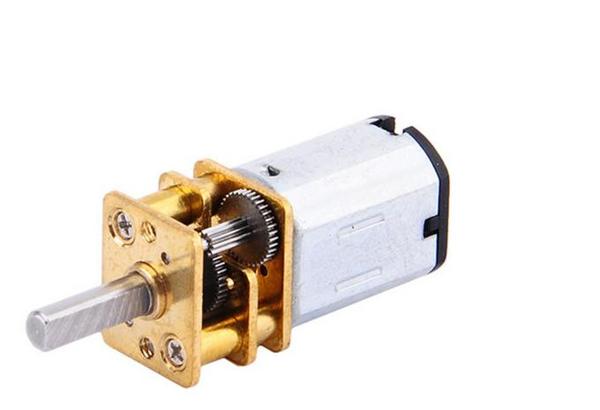

Очередная махарайка Мелкие железяки, Махарайка, Длиннопост

От банки лития такой моторчик будет крутиться уныленько, так что еще прибавляем ко всему этому делу модуль повышающего dc/dc с того же али MT3608. Преобразователь регулируемый, выдает до 2х ампер.

Далее схема

Очередная махарайка Мелкие железяки, Махарайка, Длиннопост

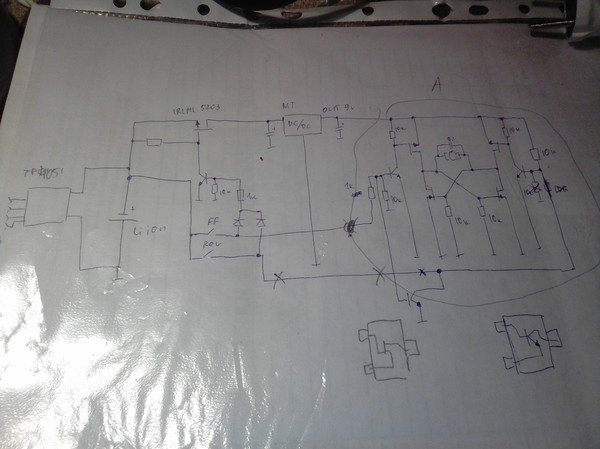

Набросал схему Р-моста на полевиках, и схему включения. Схема включения на P-mos полевике и биполярнике обладает интересным свойством. Пока все отключено, ее потребление от источника питания равно утечке через сток-исток, и утечке в биполярнике, что пренебрежимо мало. Кнопочки разгружены от большого тока мотора и вообще все прекрасно. Травим платы.

Очередная махарайка Мелкие железяки, Махарайка, Длиннопост

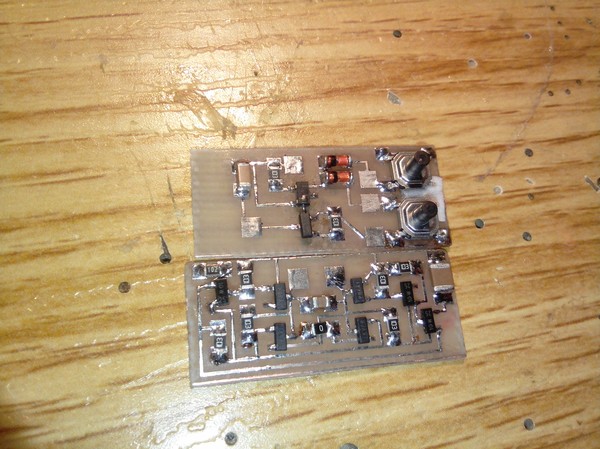

Запаиваем

Очередная махарайка Мелкие железяки, Махарайка, Длиннопост

Все получилось ну просто ужас каким мелким. В процессе наладки (ну какой наладки, собрал, прикинул и "Едрить как оно хорошо сразу работает!) обозначилось интересное свойство этой платы. При посадке напряжения ниже 2,6 вольта включающий полевик перестает открываться, соответственно аккумулятор защищен от переразряда. Добавляем модулек для зарядки лития, берем синюю изоленту и термоклей и нафиг красивый концепт, и_так_сойдет.jpg. На вал переходничок под мелкие биты и вуаля. Сфоткать переходник забыл, но там кусок трубочки от антенны, в который на горячую запрессована бита и вытащена для формирования шестигранника. Суть работы видна по схеме: нажимаем на одну кнопку - крутимся в одну сторону, нажимаем на другую - в другую. При перегрузке преобразователь уходит в защиту, но на мотор подается напряжение через выпрямительный диод преобразователь, поэтому при снятии перегрузки преобразователь сразу стартует. Тяговые характеристики оценить нечем (да ладно, ладно. Лень мне с грузиком и ниткой возиться), но крутит весело и бодро. Ориентировочно на уровне как я кручу часовой отверткой. Для проверки была разобрана мобилка, сименс старый. Из него винтики выкручивались весьма бодро при напряжении на выходе преобразователя 9 вольт. Ну и страшное махараище добавляется в кучу "ни самому ни попользоваться, ни показать никому.

За сим все.

Показать полностью 6
257

Сверлилка из хлама.

Хоть современная электроника и уходит потихоньку от трухольных компонентов, но махарайщикам типо меня все же приходится сталкиваться со сверлением.

Сверлилка типа "моторчик на проводе" у меня есть.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост
Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Хороший цанговый патрон, реверс на 2х микропереключателях, динамическое торможение, все дела.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Однако запасы советских черных сверл приходят к концу, а современные китайские надо перетачивать после каждого второго отверстия. Так что пришло время переходить на твердосплав.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Слева обычные стальные сверла, по центру зубные и нетолько боры справа выше советский твердосплав с хвостовиком 2мм, ниже современный твердосплав с алиэкспресса.

Так о чем я:

Из-за ужасной хрупкости тонких сверл, сверлить на руках твердосплавными сверлами невозможно. Чуть дрогнет рука - сверло в помойку, ибо точить обломки тот еще изврат.

Было принято решение побыстрому сколхозить сверлильный станочек.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост
Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Степлер, кусок текстолита и моторчик. Спаиваем все в кучу.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Тут даже я извиняюсь за мыльную фотку, но рабочая обстановка у меня специфическая

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

О чем я? Ах да, о сверлилке. Так вот такое простейшее сварганенное за 10 минут устройство показало себя просто исключительно. За вечер рассверлил больше 200 отверстий и ни намека на излом сверла.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Из-за короткого рычага, сверло, конечно же сверлит не совсем цилиндрическое отверстие а что-то весьма сложной формы (черным на рисунке показано окончание сверления с перепендикулярным плате сверлом, синим начало, где из-за наклона дрели сверло входит под некоторым углом к поверхности). Первоначально моторчик закрепляется на текстолитовой пластинке методоп прикручивания проволокой и выставляется по высоте по перпендикуляру к месту окончания сверления.

Сверлилка из хлама. Мелкие железяки, Колхозинг, Длиннопост

Так что если у вас нет сверлильного станочка, то вариант такой дрельки не самый плохой.

Уот так уот.

Показать полностью 9
