В воскресение 29 числа сгорел у меня блок питания, у цельного компа от леновы, давеча, я сфотал его и на следующий день поехал искать.

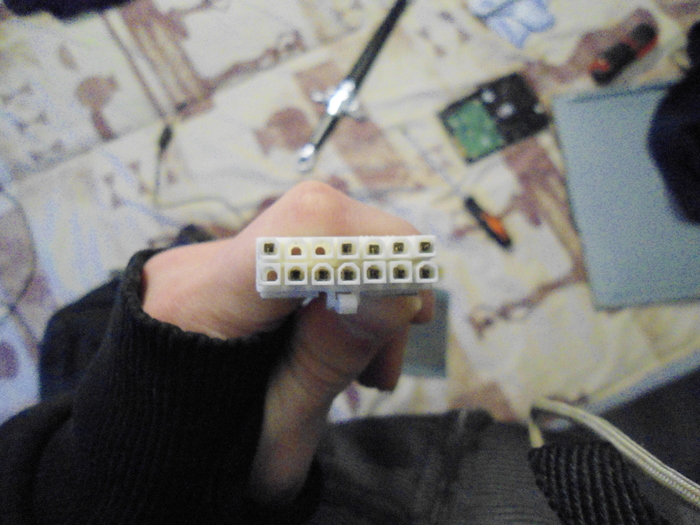

Как вы поняли, разъем там не очень стандартный 14 штекеров вместо 20(24) у обычного.

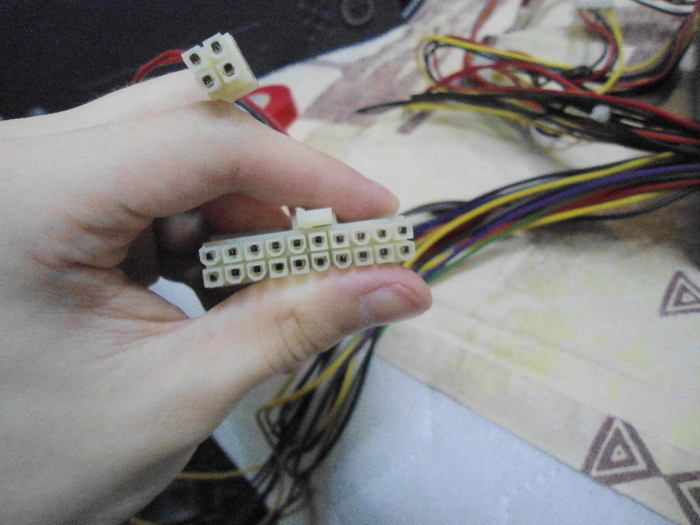

Пара обычных блоков питания у меня были уже припасены в других компах, но по разъему я понял, что не подойдет и поэтому все же отправился в Dns и всякие околокомпьютерные магазы, нигде про такие блоки не слышали, даже в глаза не видели. На пикабу наткнулся на пост https://pikabu.ru/story/kak_zamenit_blok_pitaniya_v_kompe_il...
На тот момент в посте не было ответа, но была схема, немного подумав, решил переделать один блок питания под комп.
Итак, собственно, какие есть способы:
1 Мы делаем все с помощью врезных контактов (гуглите компанию 3м)
2 с помощью пайки
Способ с врезными контактами:

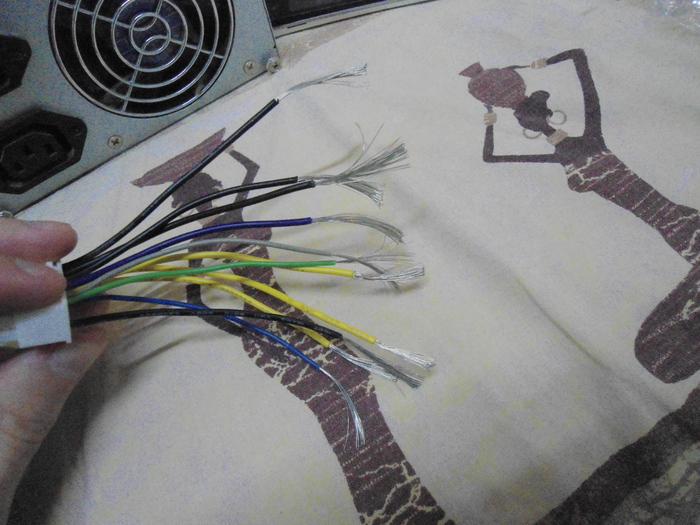

1 режем под корень у поврежденного блока питания провода (со стороны блока питания, а не штекера, более мелкий вход на 4 можно не резать, он одинаковый у всех блоков питания, режем именно на 14 штекеров)

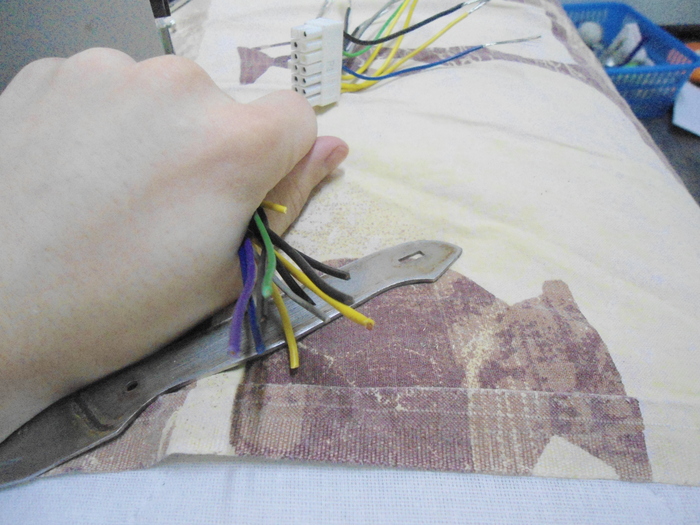

2 Обрезаем у целого блока провода под корень у штекера
Цветовая схема у всех блоков одинаковая, нам понадобится: 3 желтых, фиолетовый, синий, зеленый, серый, 4 черных, одного желтого будет недостаточно, отрезаем его у другого штекера(не у 4, а у ide например или у привода для dvd, можно у саташки один отрезать, если вам хватит 1-3 жестких дисков).
3 соединяем провода
4 подключаем
5 профит
Способ с пайкой: (он сложнее, но я пользовался им, так как врезных контактов у меня кончилось)
1 первый пункт такой же
2 второй тоже

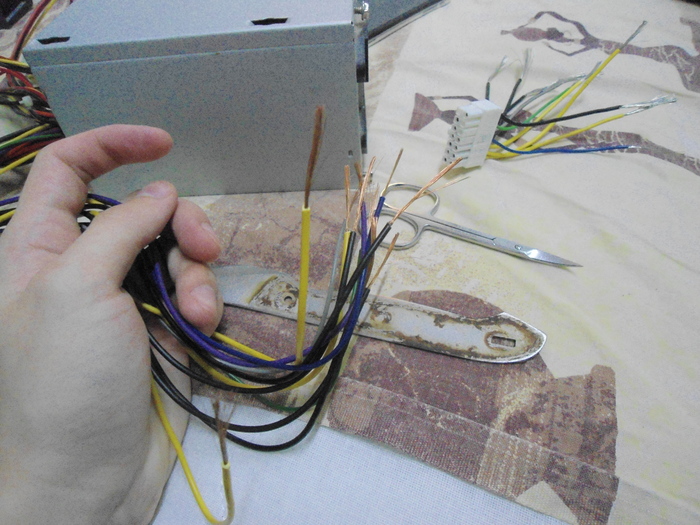

3 разделываем провода (аккуратно, как будто целуем сестренку)

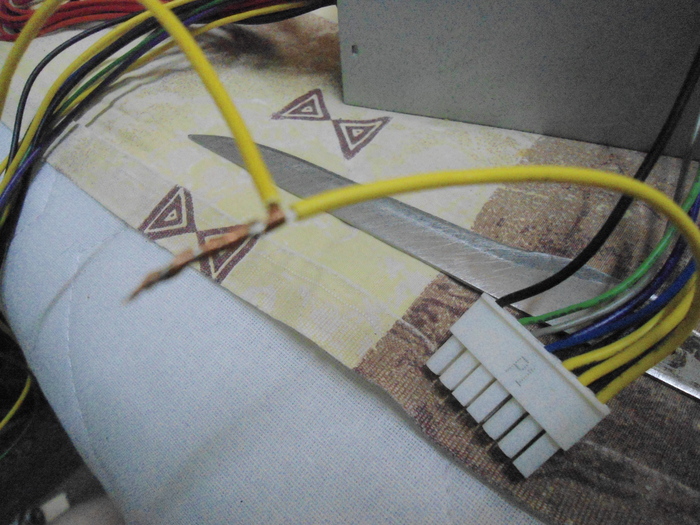

4 скручиваем их под углом 45 градусов. Именно скручиваем, а не накручиваем один на другой

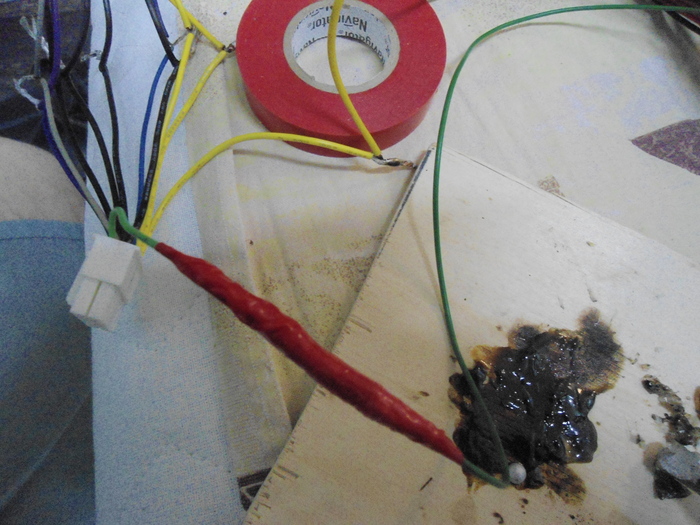

5 запаиваем это дело (с паяльником аккуратно, открываем все окна, включаем вентиляцию)
6 обматываем остывшие контакты изолентой

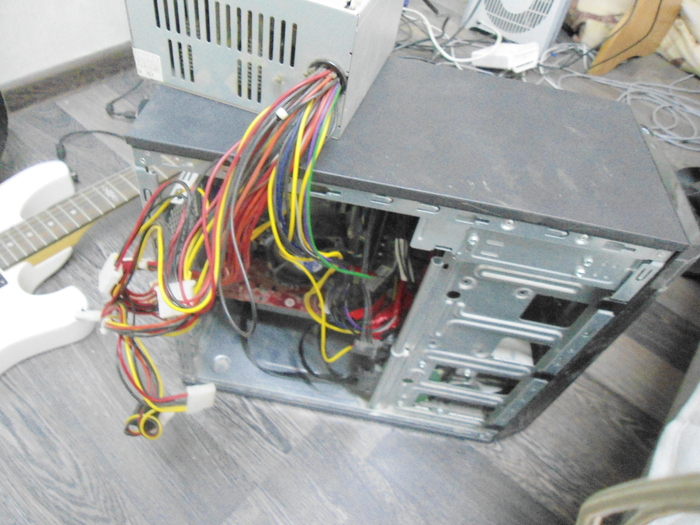

7 подключаем
8 ???????
9 Профит

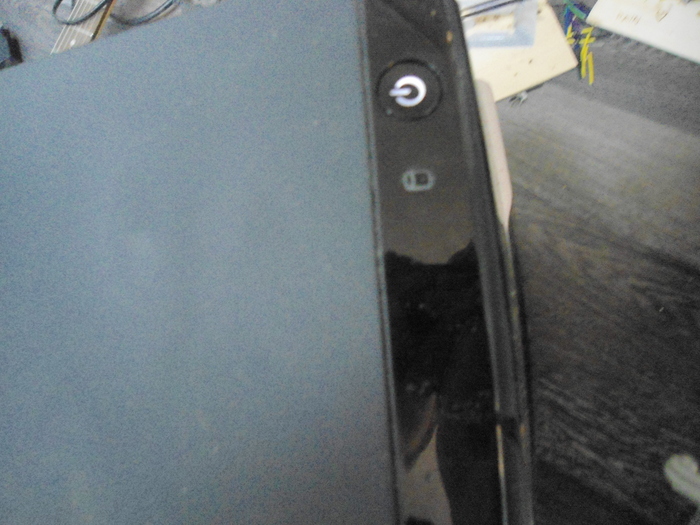

у нас появляется питание (загорается кнопочка)

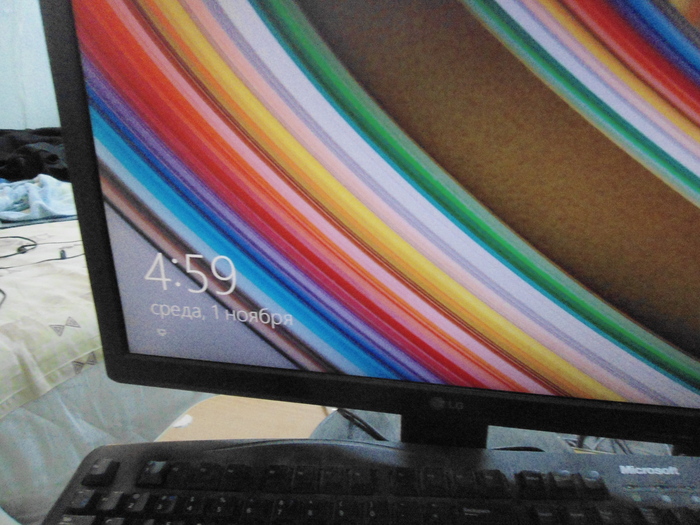

Написал пост с того компа, к которому подключил блок.
Добавлю краткий гайд по пайке:
1 берем паяльник (ставим его на специальную подставку ! это важно !)
2 включаем в розетку
3 берем доску, сыпем туда канифоли и припоя (обычно продаются вместе с паяльником)
4 берем провод (плоскогубцами, иначе без рук остаться можно, рили)
5 нагреваем припой и канифоль паяльником (они должны быть в одном месте и смешаться)
(припой должен стать похож на жидкого терминатора)

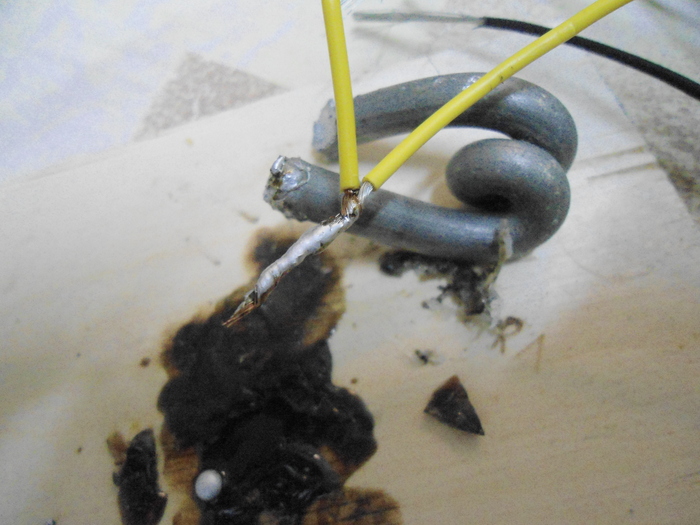

6 окунаем туда провод
7 ждем 5 секунд
8 оставляем в безопасном месте припой застывать
Сделал я, тег мое

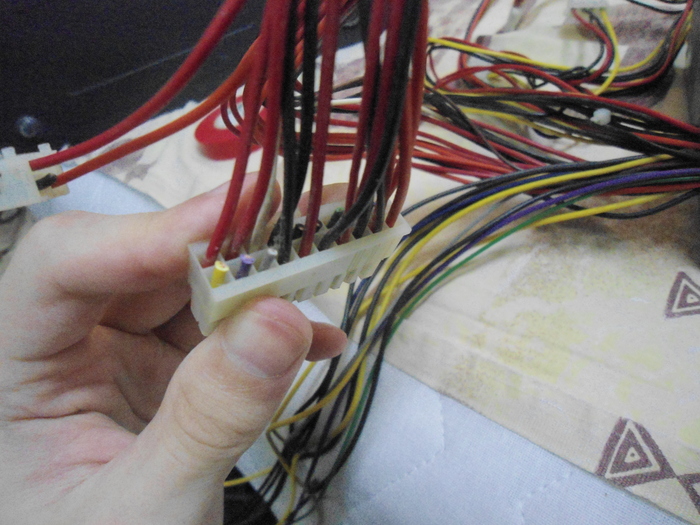

Так же хочу добавить, что можно поменять провода местами в штекерах, но желтых проводов не хватит по-любому, поэтому придется один припаивать или соединять, но если у вас попался блок питания с несколькими штекерами или подобными контактами, милости прошу к нашему шалашу.
Вытаскиваются они очень просто - дергаешь аккуратно по прямой.
