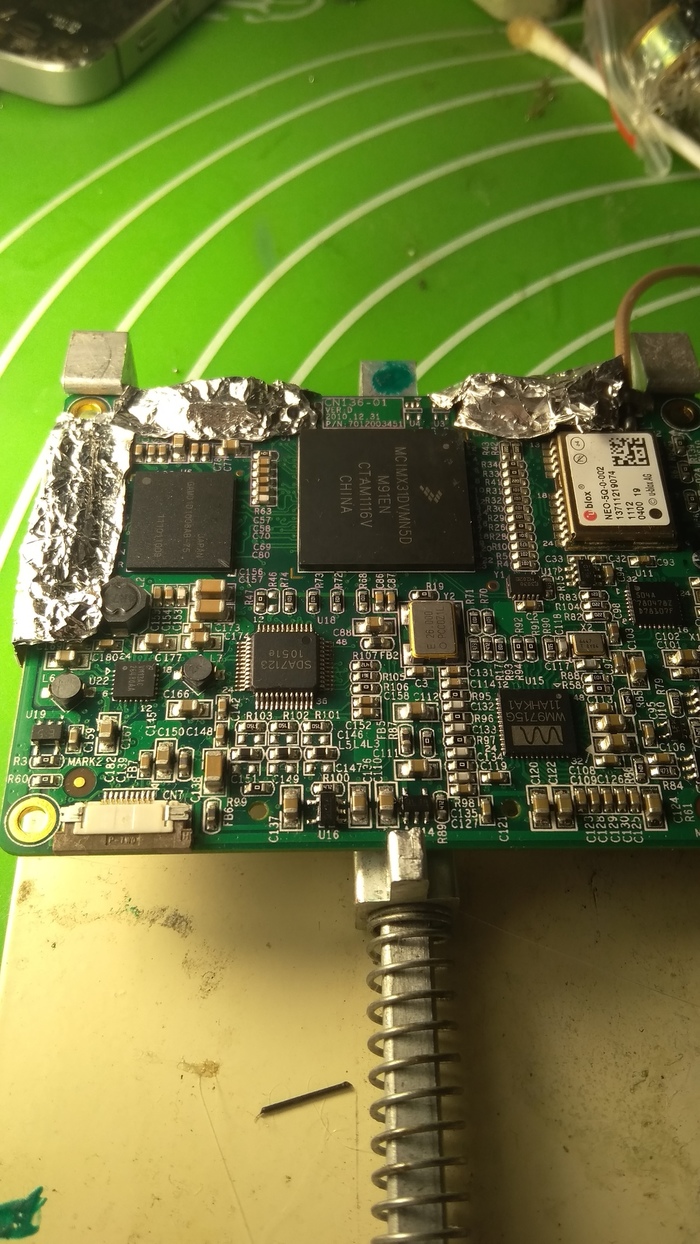

Была у меня магнитола на toyota camry для замены штатной с проблемой не запускался модуль навигации, при нажатии кнопки экран становился чёрным(переключилась на вывод картинки с модуля, но с самого модуля была тишина). Дальнейшая диагностика привела к перекатке процессора и его оперативной памяти.

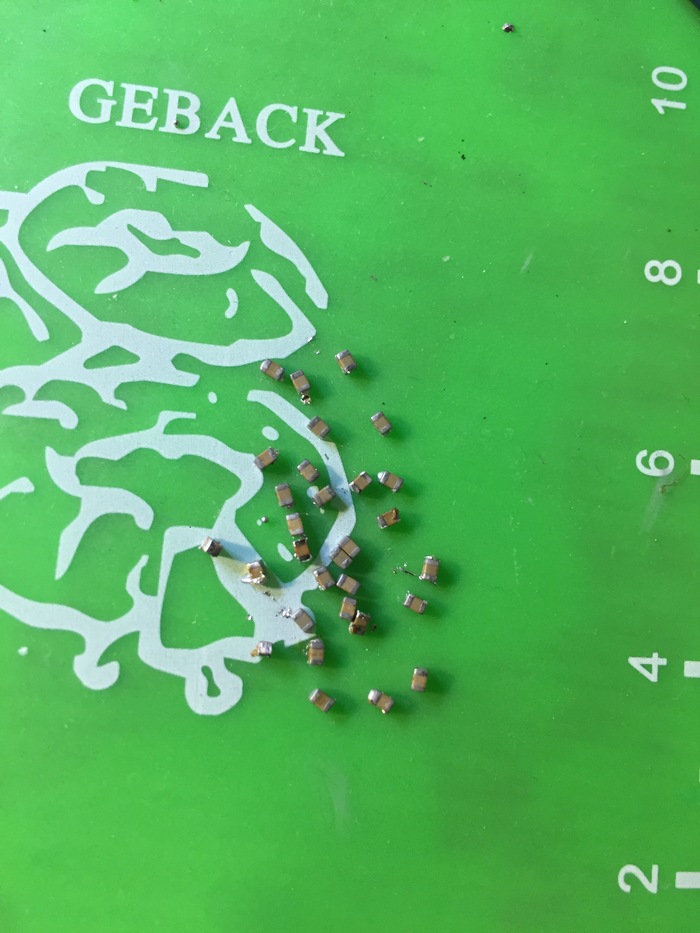

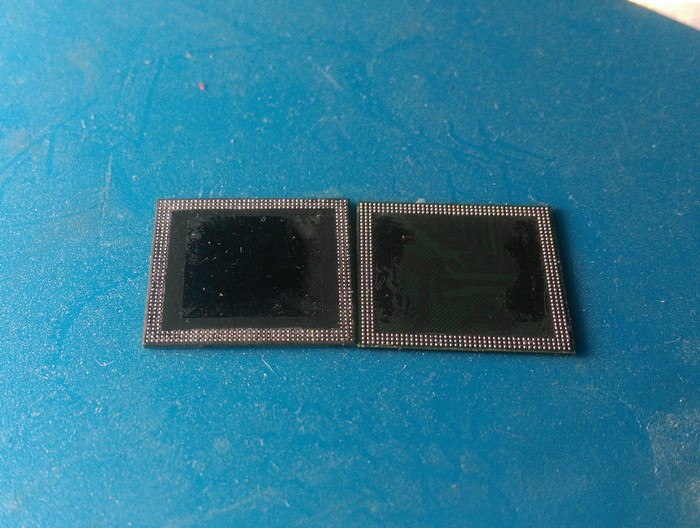

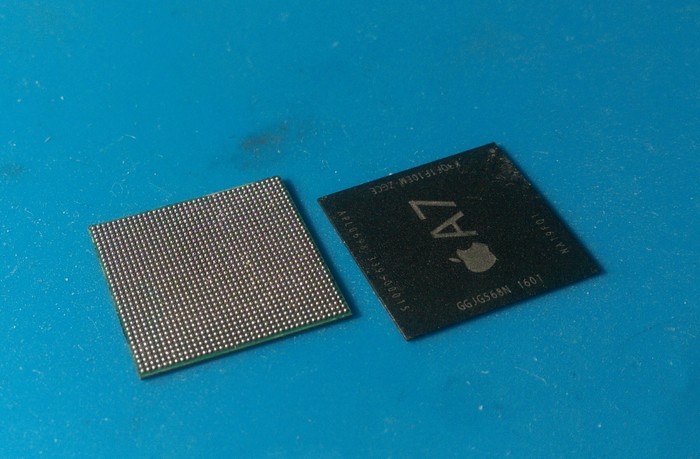

Готовые к установке процессор и оперативка:

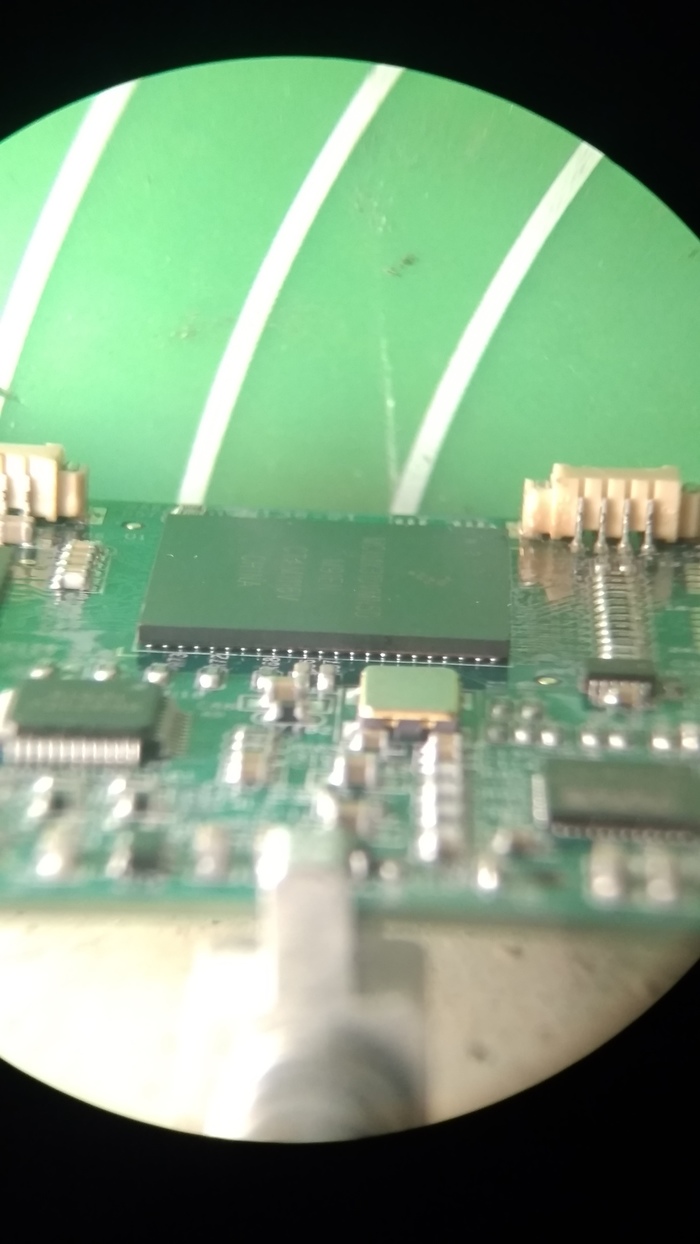

Уже запаянные на свои места:
Ну и итог):

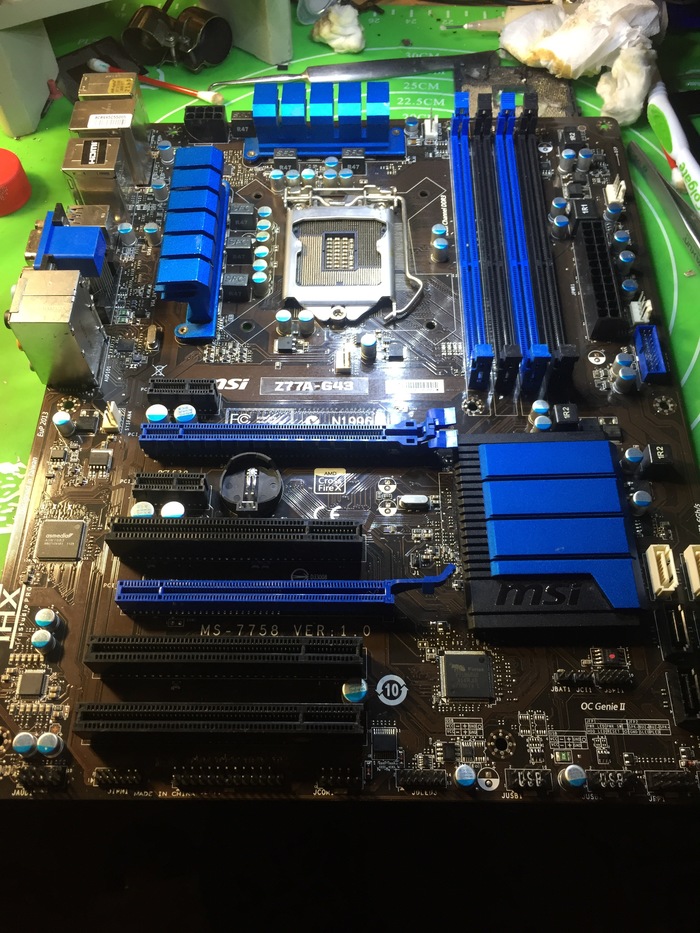

Данный пост будет почти без фотографий самой платы, ибо я их не делал, но случай интересный, та и мало кто такие платы умеет делать, так что решил сделать пост. В общем пришла данная плата после ремонта уже мной(она была сильным залитиком в области хаба, его пришлось перекатать и заменить кучу обвязки, ну и восстанавливал питание клокера), после всего этого она какое-то время проработала и умерла, как говорил владелец унесла с собой процессор( я подозреваю по линии vccsa или vtt). По приходу платы сделал основные замеры, все было в порядке, в том числе и врм процессора(VTT, VCCSA, VCORE):

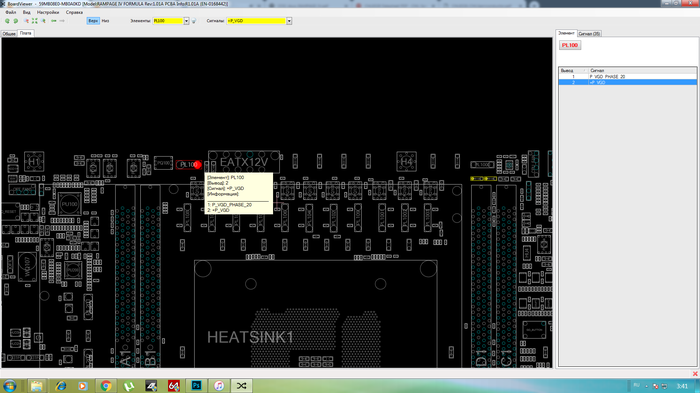

Дальше пробую включать(включаю без процессора, для этого надо замкнуть пин сигнала sktocc# в сокете на землю), пост кодов на встроенной пост карте не было(она вообще не активна была), начал проверять все основные напряжения на процессор, отсутствовали VCORE и VCCSA, но было VTT, вооружившись POWER ON SEQUENCE на данную плату узнаем, что VCORE(18) появляется первее VCCSA(19):
Следующим шагом я начал проверять все основные сигналы на шим контроллере(chil 8328), все питания у него были и разрешающие сигналы(но он управляется еще по средством шины SMBUS), дальше проверил доходит ли 12в до сборок мосфетов - тоже все доходит, дальше проверяем питания драйверов(chil 8510) и одного из питаний не оказалось, дело в том что логика в драйвере питается от 12в напрямую с колодки 24пин, а выходные ключи отдельным питанием, которое на данной плате формируется отдельной фазой(которой управляет шим chil 8328), которого как раз и не было:

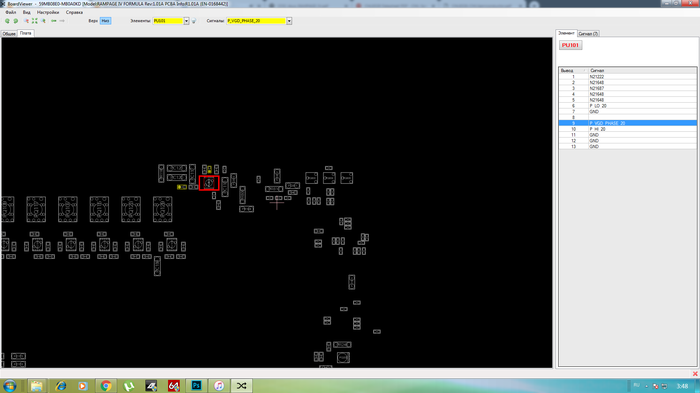

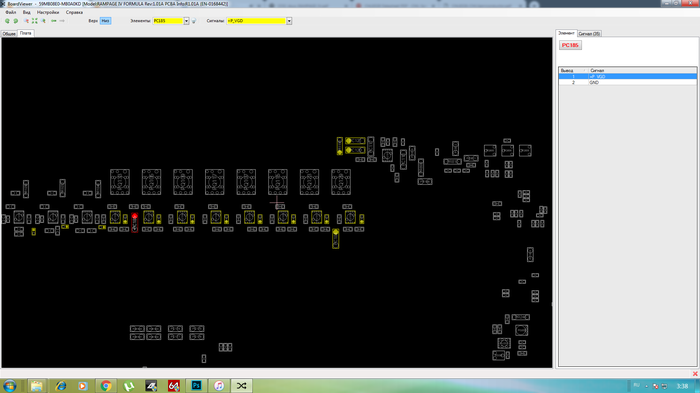

А вот фаза которая формирует это питание, аномального сопротивления на ней не было:
Так как сопротивление у нее в порядке, значит сборка мосфетов у этой фазы вероятно жива, но она раскачивается опять таки драйвером chil8510, который на обратной стороне платы:
Аналогично начинаю проверять его питания, они все присутствуют, но он начинает аномально греться, ну и сопротивление по его питанию было занижено, он и был виновником всего) после замены его с донора плата ожила, пост коды побежали:

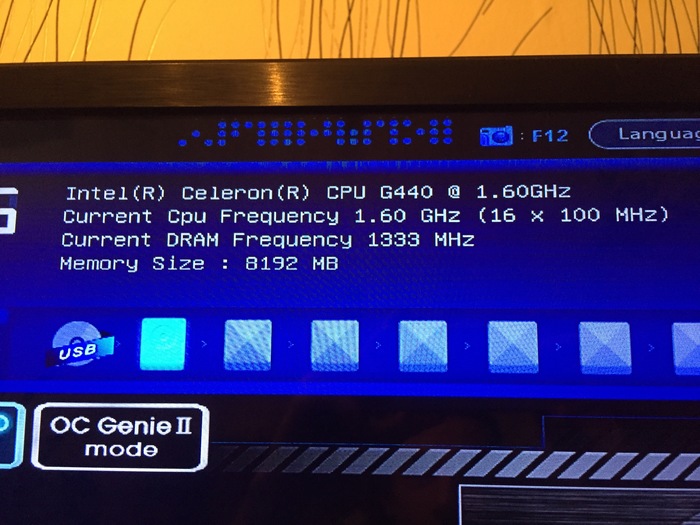

В общем то и все, счастливый финал)))
Всем приветы, очередная замена сокета после «мастеров», подарил мне друг плату(на фото она уже сушится на преднагреве после душа)
Для начала снял все конденсаторы в центре и прошелся оплеткой:

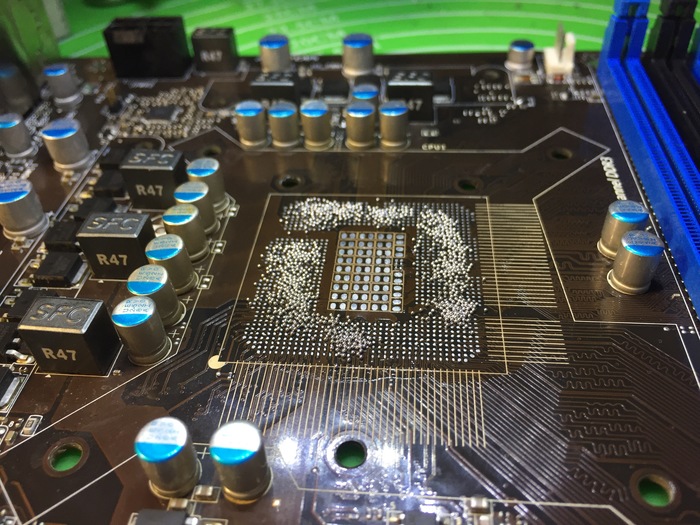

Сокет буду как всегда собирать из двух) потому катаю посадочное место, хоть у меня и есть трафарет, но он на 0.5 шары, я же хотел 0.6) так что катать ручками:
После сажаю конденсаторы с донора:
Сам сокет до и после пересадки на него ног
Собсна посадка сокета и конечный вид и проверка
Счищаю компаунд(грею феном 150 градусов )
Снимаю сам тристар(снимаю без флюса)
Готовое место под установку нового(оплетку не использую)
Ставить буду с донорского iPhone 6s (1610a3), намазал флюсом(kingbo rma-218)
Ну и все, готовый результат, ну и про кондерчик снесенный не забыл)))
Конечно заменой тристара никого не удивить))) Но может кому-то интересно будет
Пришла материнская плата вот в таком состоянии, в сц пытались поменять сокет, попыток было несколько, сокеты все поплавило(по словам "мастера" просто сокеты бракованные, родной снялся идеально), на мамке все смд в середине сокета сидят на пузыре и на обратной стороне пузырь, выдраны несколько пятаков и бонусом корочка от флюса рма223.
Начал ее восстанавливать уже я, сокет снял с донорской платы:
Восстановленные пятаки:

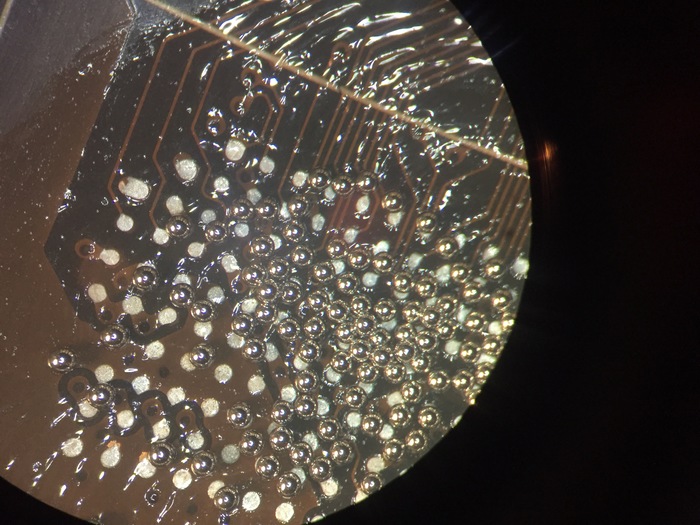

Шары накатал вручную, ибо снимать смд не оч хотелось, они и так на пузыре:
Уже отмытый сокет и установленные конденсаторы(их поставил с гигабайта):
Проверка мамки, фото не очень качественное, ибо делалось сразу же после появления картинки просто для отчета, переделать уже не могу, материнку отдал клиенту(вентилятор на видеокарте не крутится, ибо не подключен)
Конечный вид:
Материнка уже конечно не такая красивая как была с завода, т.к пожарили ее в сц неплохо)) Но работает - это главное

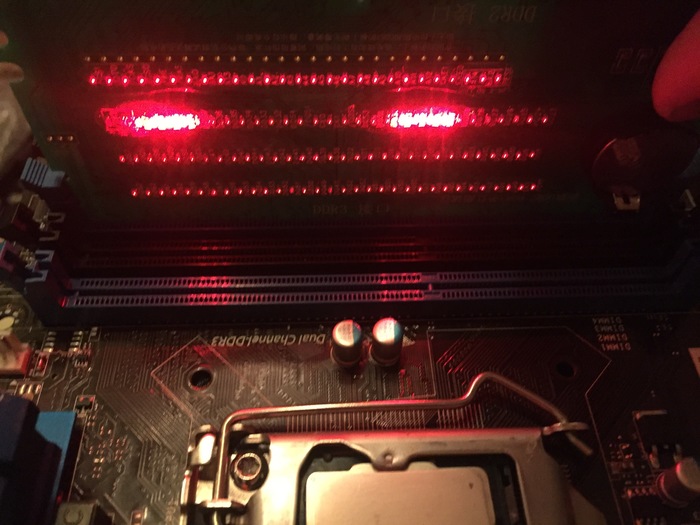

Пришла данная плата в ремонт с неисправностью в сокете и 19 постом, были замяты ноги по одному из каналов ддр, сокет поправил(ддр 3 тестер показывал, что связь процессора и всех каналов ддр есть), вставил тестовый проц - тот же пост код 19. Без воткнутой памяти пищит спикер(ругается как раз на отсутствие памяти , c памятью спикер молчит. Было сделано: поменян мультиконтроллер, хаб, пропаян сокет, все питания в слотах и по плате присутствуют, снята вся периферия(звук, асмедии по юсб3.0 и сата и прочее), проверен обмен по шине смбас между микросхемой спд и прцессором(на 2011 именно в проц идет смбас), шевеления схожие с рабочей мамкой. Так же распаял постку, ибо дебаг не выведен не в один из pci-e слотов, постка с данной мамкой дружить не хочет, биос шил и не раз, неисправность вроде как типовая на данной плате, решений так и не нашел, если кто знает - прошу подсказать. Так же прилагаю ссылку на мою тему на форуме влаб http://vlab.su/viewtopic.php?f=244&t=81146
Данный пост создан, что бы показать, что такое сложный ремонт, является ответкой некому @kolyandex с его "сложными" ремонтами видеокарт. Так вот, прислал мне друг три материнки гигабайт, две уд5(на данный момент я принялся за уд5) и одна assassin
Первой я начал пытаться воскресить assassin-а, т.к запакованы при пересылке они были плохо, то у нее повредили сокет, фото по приходу ее ко мне я не делал, принялся сразу за работу. Первым делом сделал основные замеры на колодке 24пин, питание процессора и сопротивления по питаниям южного моста и дата линии юсб. Везде все было отлично, было решено подать питание и проверить реакцию на кнопку. Реакция на кнопку была, огоньки все горели) Из отсутствующих элементов на мамке были: два дрмоса, цап cs4382, nec d7202(контроллер юсб3.0), северный мост. Так же плата была гнутая(северный мост снимали на мелком преднагревателе). Первым делом запаял дрмосы(маска была повреждена еще до меня)
После из-за пропусков на ддр3-тестре решил пропаять сокет(отвал сокета - бич 1366 и 2011 платформ) и за одно зачистить место для установки северника, при достижении температуры плавления бессвинца, пытался качнуть сокет, он не поддавался, к тому же из-под него полезло г*вно(не в прямом конечно смысле, видимо уже пытались паять с каким то странным флюсом), было решено его снять, фото после очистки(лучше очистить не вышло)
после снятия сокета и зачистки места под установку севера, я принялся снимать север с донора(по замерам был идеален 11ом), снял я его с шарами, дабы не парится с накаткой(по углам несколько штук досадил)
Установленный север(после установки опять же сделал замеры по питанию, дабы убедится, что он нормально сел)
Так же пропаял все дрмосы по питанию процессора, т.к были все в окислах, у одного полностью отгнила одна нога

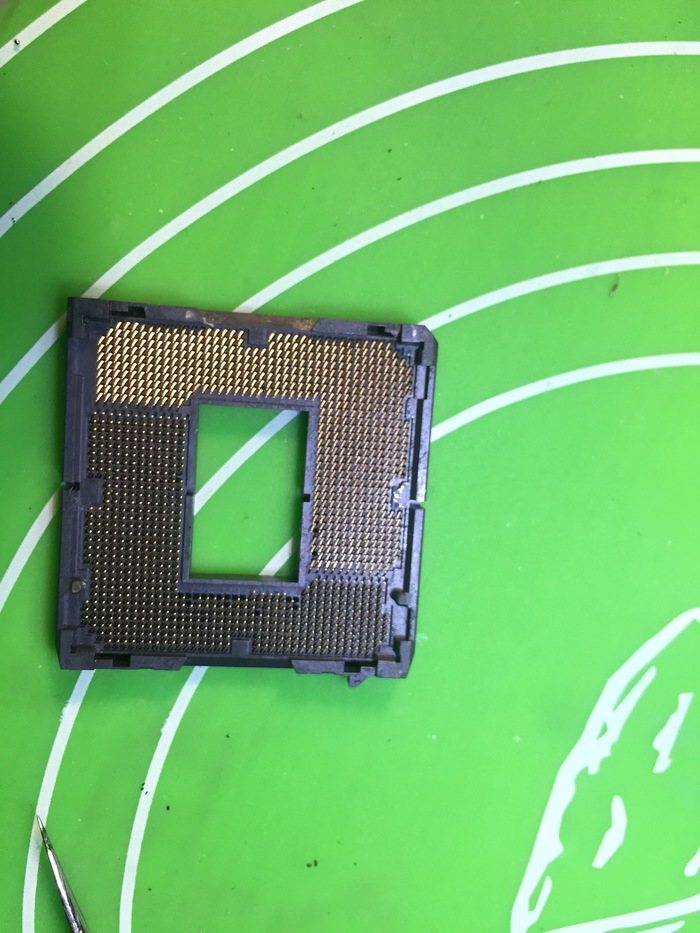

Пришло время сокета, его я тоже снимал с донора вот в таком состоянии
После удаление "лишних" ног и выпрямления поддающихся
Конечный вид
Трафаретов у меня на 1366 нет, да и вообще никаких нет, начал накатывать материнскую плату, катал на 0.55
После оплавления шаров
Плата после посадки сокета(момент остывания)
После отмывки

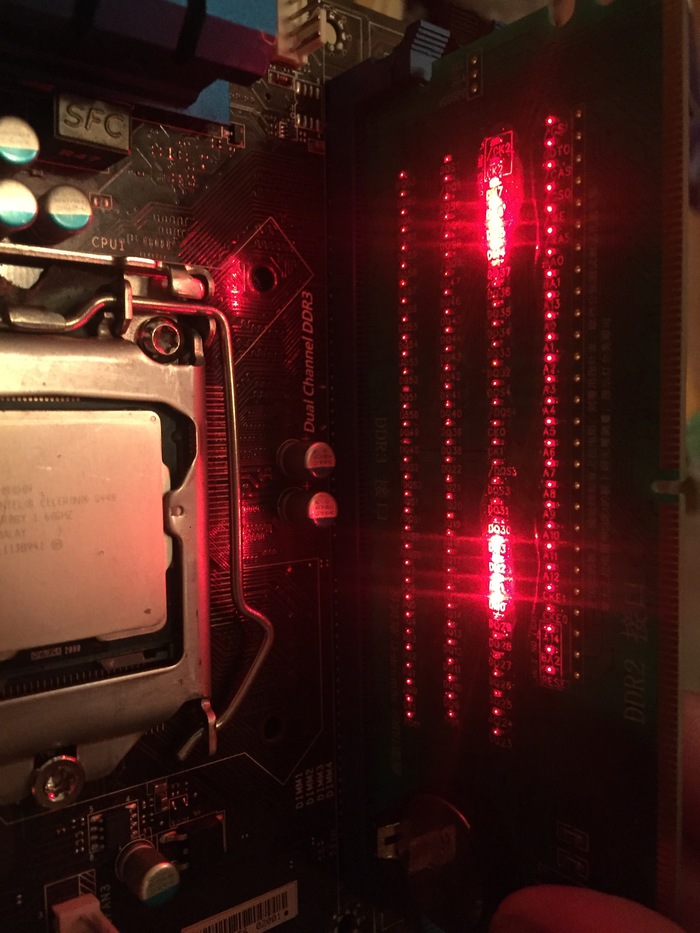

проверка ддр-тестером(так во всех трех каналах)

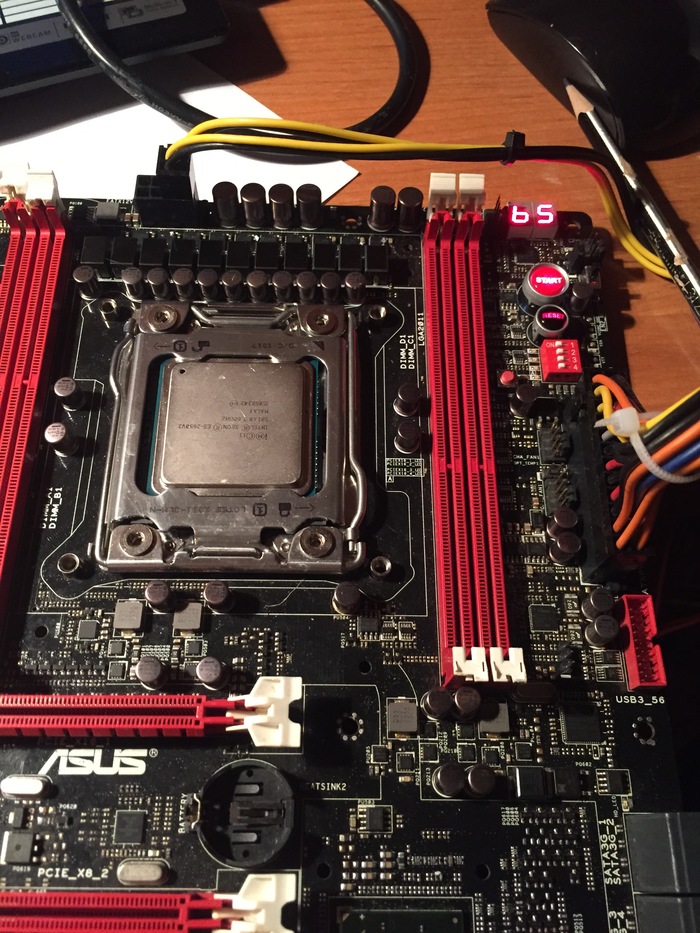

Ну а теперь можно и попробовать стартануть, тока вот как всегда, мой тестовый проц оказался в кз по питанию ядра и втт(видимо ронял я его) как я не торопился сделать материнку, проверить ее вышло только спустя неделю, когда взял у знакомого другой процессор. Мой ассасин успешно заработал
После проверки я запаял контроллер юсб 3.0(опять с донора) и его флешку биоса, ибо ревизии не совпали(должен был стоять d7202af1, я же поставил d7202f1), юсб 3.0 заработали, остался только цап, его у меня не нашлось. Пару фоток ассасина (сокет тут в идеале, это просто менянные ноги бликуют, они другие по толщине)
Конечно данный ремонт можно было упростить, заказав новый север и сокет, но так не интересно, тогда бы пришлось потратить деньги, а тут все бесплатно вышло, ну и доставка бы заняла время. По-сути данную материнку уже пустили в доноры, но как итог зря. Попозже будет удачный или не удачный ремонт тоже гигабайта и тоже на 1366, только уд5(ее состояние еще хуже)
