Принесли в ремонт iPhone 5, после сильного удара перестал заряжаться, а после и включаться

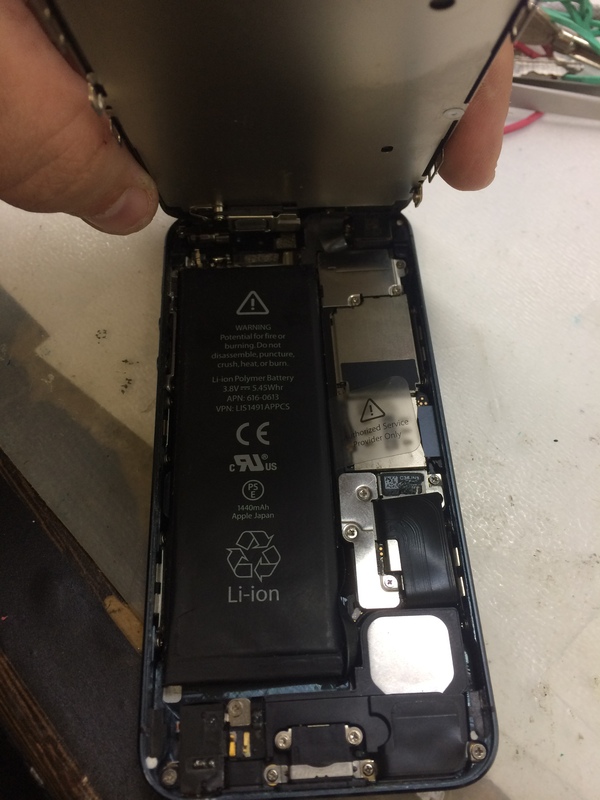

Снимаем дисплейный модуль и подкидываем к блоку питания
Все симптомы отбитого U2, дабы убедиться разбираем аппарат

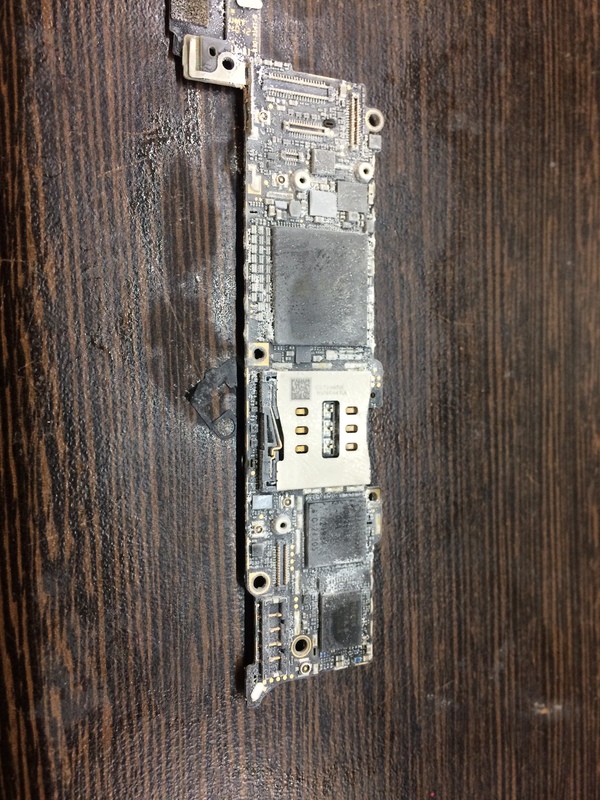

Достаем материнскую плату,снимаем защитные экраны и морозим плату фризером

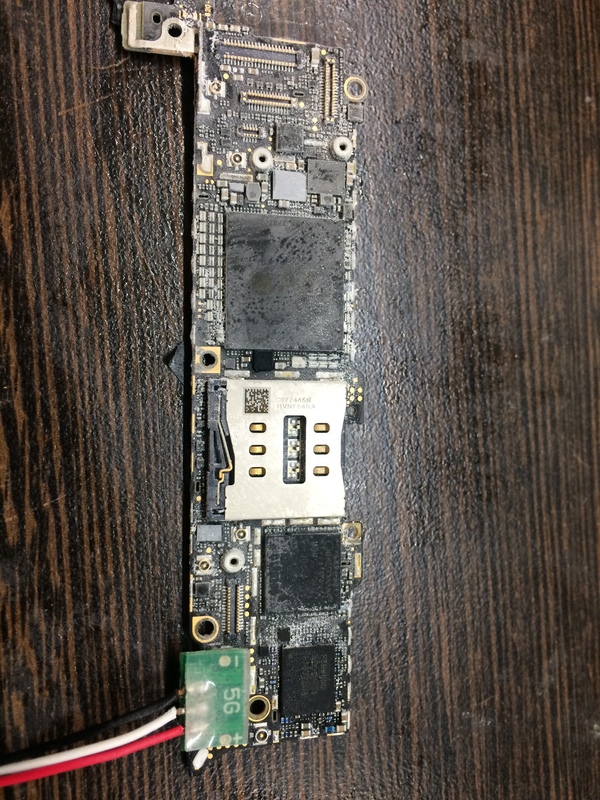

Подключаем к блоку питания и видим что сразу же разогрелась микросхема управления зарядкой и USB U2 (Tristar)

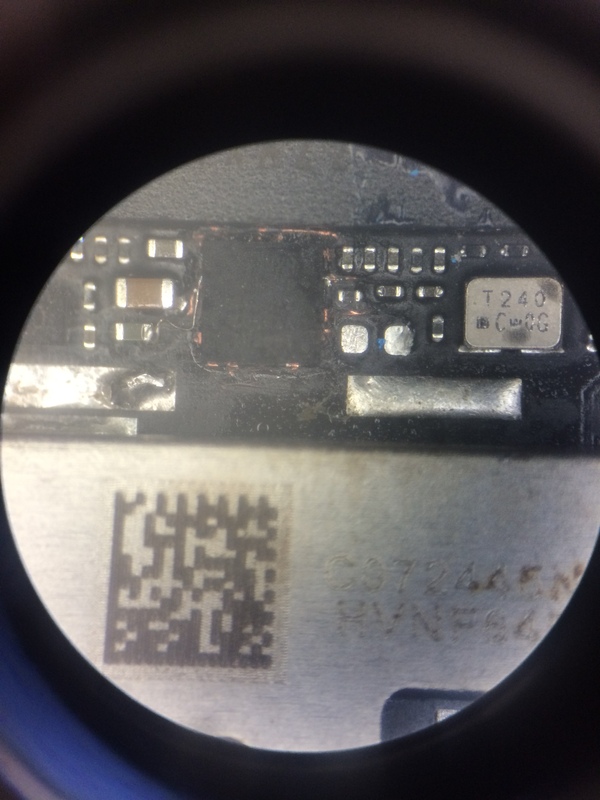

Начинаем снимать компаунд и тут нас уже ждут сюрпризы (так как по нему трещины идут)

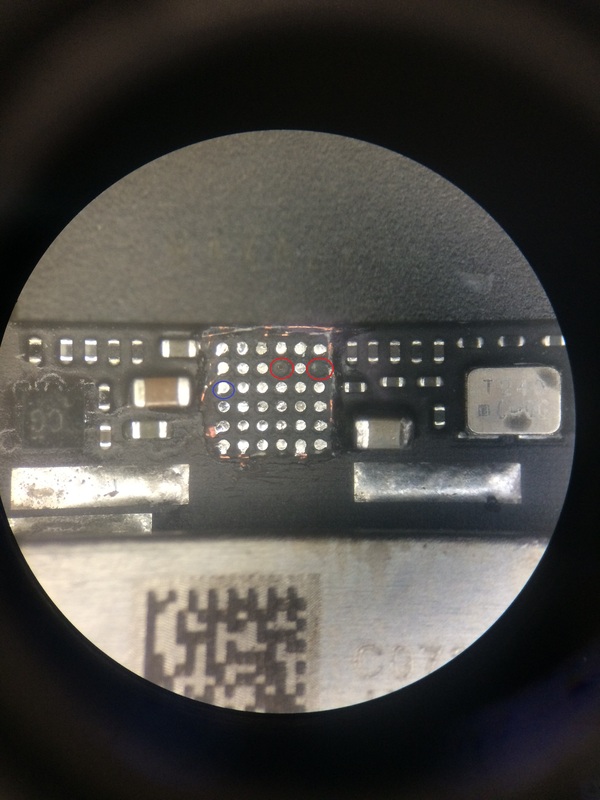

Осознаем боль, которая предстоит, так как уже представляем количество оторванных пятаков, но их всего 2, дальше при прозвонке выявился еще 1, не прозванивающийся, на фото обведен синим, отбитые красным

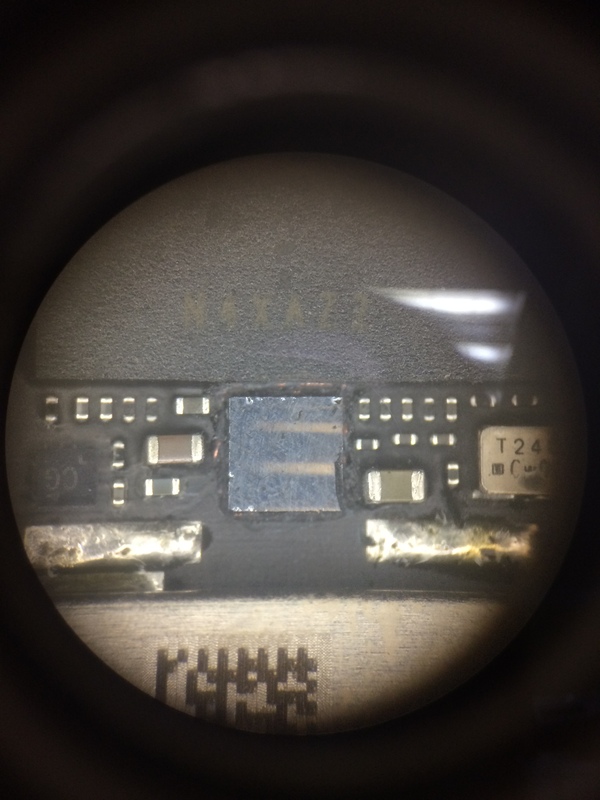

Восстанавливаем пятачки и ставим новую микросхему U2

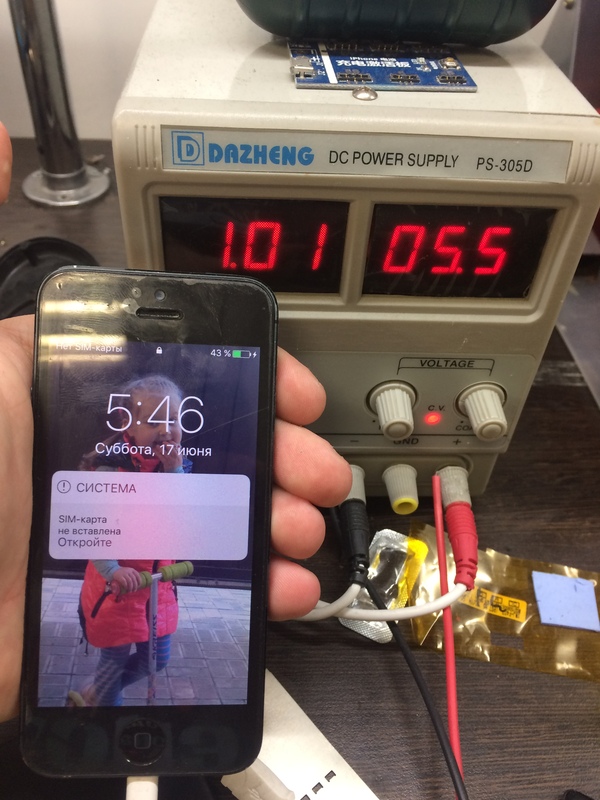

Проверяем, все работает, собираем полностью аппарат для полной проверки и теста
Телефончик ожил и теперь прекрасно заряжается и будет дальше радовать хозяина.
ps: это и хобби и работа одновременно, работаю в СЦ в Санкт-Петербурге, всем добра.
Принесли в ремонт iPhone 5s, с проблемой сильно греется, быстро разряжается. И сегодня вообще перестал заряжаться.
Вскрываем, подключаем к БП и сразу видим что вышла из строя микросхема U2 (Tristar).
Разбираем, выкручиваем все винтики
Достаем плату
Снимаем защитный экран
Снимаем микросхему U2. Я снимаю ее скальпелем на 280 градусах. Зачищаем посадочное место.
Берем новую микросхему, монета (использую как теплоотвод) для сравнения размеров.
Ставим новую микросхему. Я добавляю немного флюса зубочисткой, ставлю, еще флюса и пару раз толкаю, дабы микросхема нормально уселась. И чистим остатки флюса.
Проверяем на коленке и вроде бы все замечательно, но не заряжается, компьютером не определяется. Поэтому снимаем микросхему Q2, чистим, видим что она треснутая, будем ставить с донора.
Снимаем аккуратно с донора, накатываем 4 шарика (размер 0.2 или 0.25) и ставим на подготовленную площадку, не перепутав ключ.
Снова все проверяем, все работает как и должно, аппарат больше не греется и прекрасно заряжается, ставим защитный экран и собираем в обратной последовательности.
Включаем и проверяем весь функционал аппарата, все работает, мы восхитительны, ремонт занял 30 минут.
У кого есть вопросы, предложения, пожелания - добро пожаловать в комментарии, постараюсь ответить всем.
