Замена выходных реле на усилителе Электроника ЭФ-017С (Позднее 50У-017С)⁠⁠

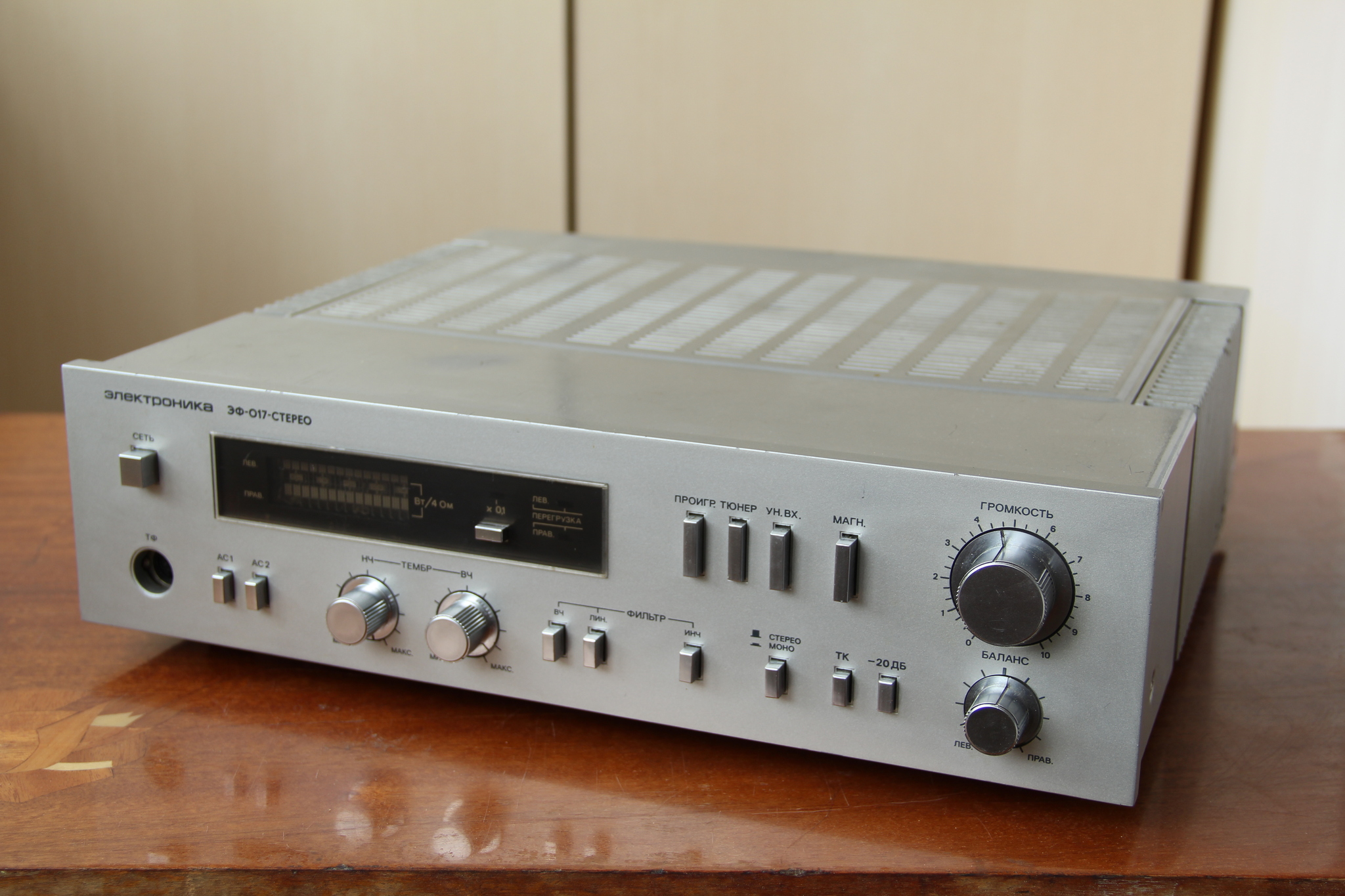

КДПВ

На этой неделе, вечером я выключил усилитель, а когда утром включил - один канал был абсолютно мёртв. В ходе диагностики сигнал был отслежен до входа в реле, а вот на выходе ничего не было. Если постучать по реле, то контакт иногда восстанавливался. Так что проблема была локализована до грязных или обгоревших реле. Так как чистить реле дело не особенно благодарное, я решил их просто поменять на новые из старых запасов. Но в схеме они обозначены как РЭС-6, а этих РЭС-6 на самом деле куча разных паспортов. В интернете я не нашёл информации о том, какой же именно паспорт используется в этом усилителе, а разбирать его не сильно хотелось, ибо реле запрятаны там достаточно глубоко на задней стенке.

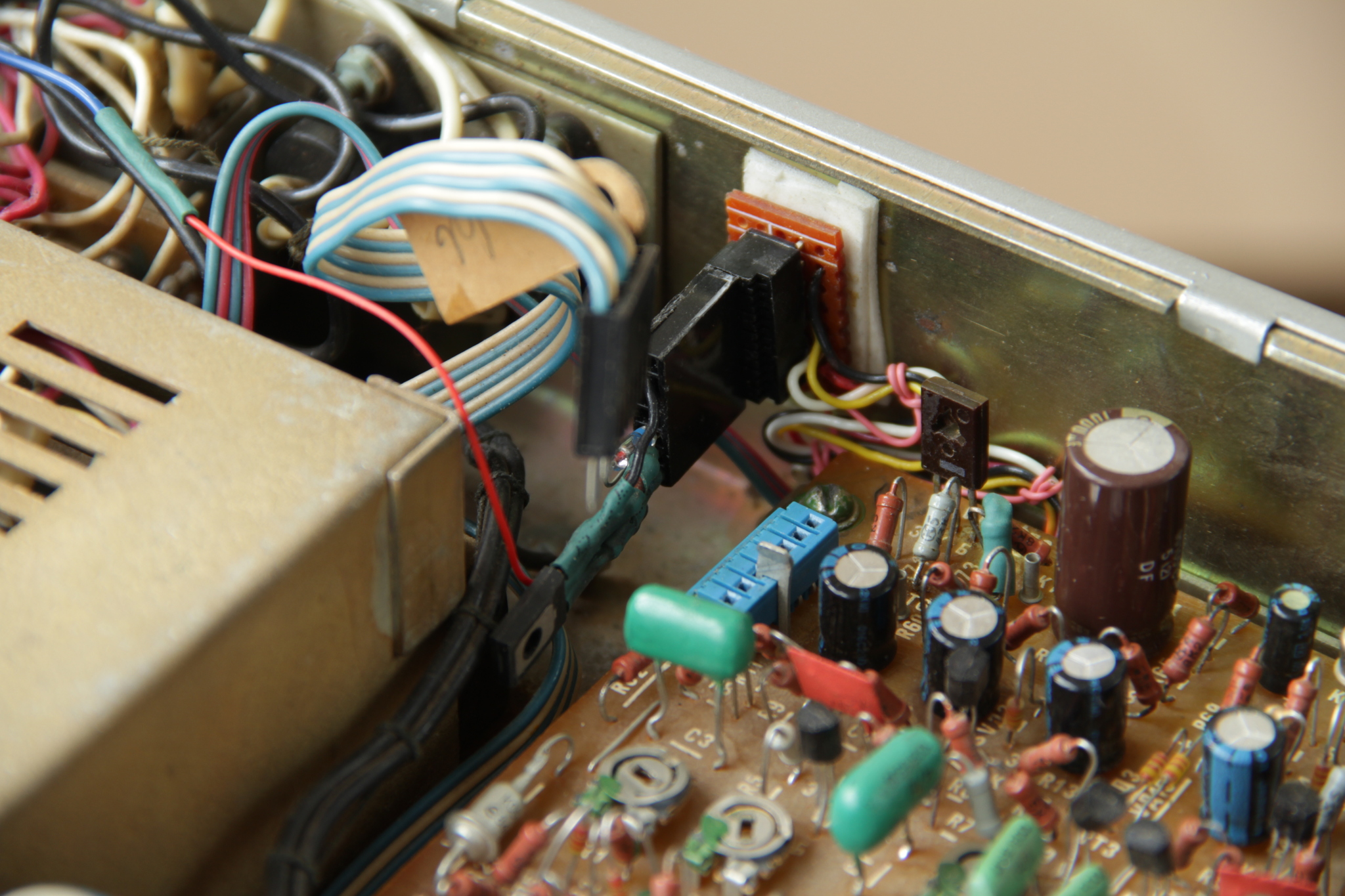

На этой фотографии они в левом верхнем квадрате под проводами.

Особенно когда один из винтов имеет вместо шлица аккуратно слизанную головку.

Так вот, ближе к делу - В Электронике ЭФ-017С и Электронике 50У-017С используется реле РЭС-6 РФО.425.103-01, в простонародье - сто третий паспорт. Если бы эта информация хоть где-то была указана в интернете, я бы сэкономил себе несколько часов времени. А так пришлось выяснять это сложным путём.

В итоге имеем вот такие реле на замену, что называется new old stock, ни разу не паянные.

И даже почти из одной партии.

После их установки всё стало работать как и должно.

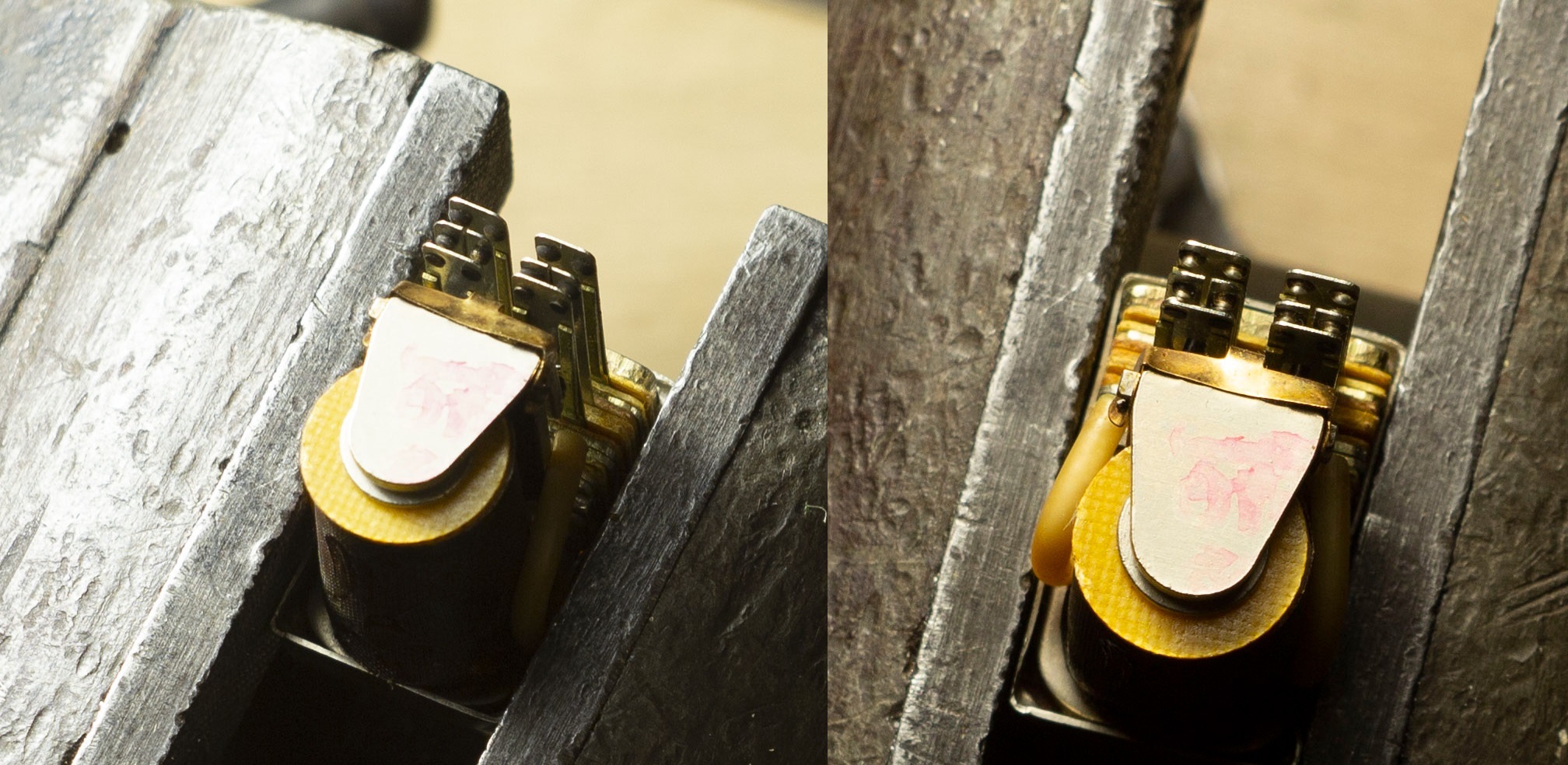

А это внутренности реле до и после чистки, видно что слева контактные площадки просто чёрные.

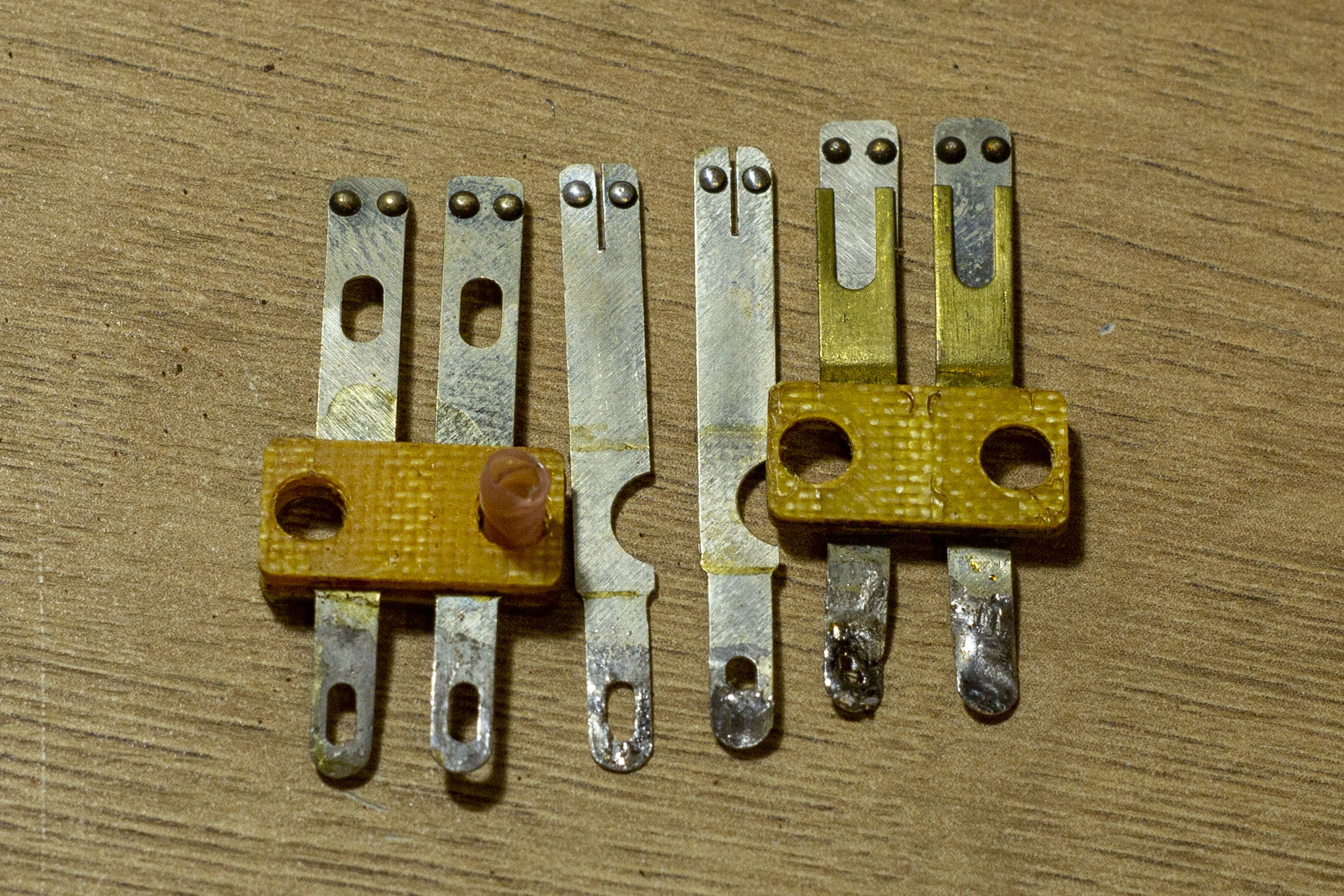

На фото ниже ламели из второго реле, которому было получше. Посередине почищенные площадки.

Я понимаю, что в целом это пост ни о чём, я просто хочу чтобы точная модель реле была в интернете и возможно это кому-то поможет в будущем не разбирать половину аппарата чтобы её узнать. Спасибо за внимание, есть ещё о чём рассказать, да только что-то работы много в последнее время, некогда заниматься ремонтами и посты писать.
