Этапы создания светового меча (по просьбам)
Всем привет.
Итак, в этом посте я постараюсь рассказать по подробнее как сделать световой меч. Возможно я не смогу передать все детали с которыми вы можете столкнуться, но я постараюсь максимально подробно все описать. Во всяком случае всегда можно задать вопросы в комментариях. ПОЕХАЛИ!
Самое важное в световом мече это конечно же лезвие. Что для этого нужно
1. Светодиодная лента на 12в. Любая самая дешевая подойдет

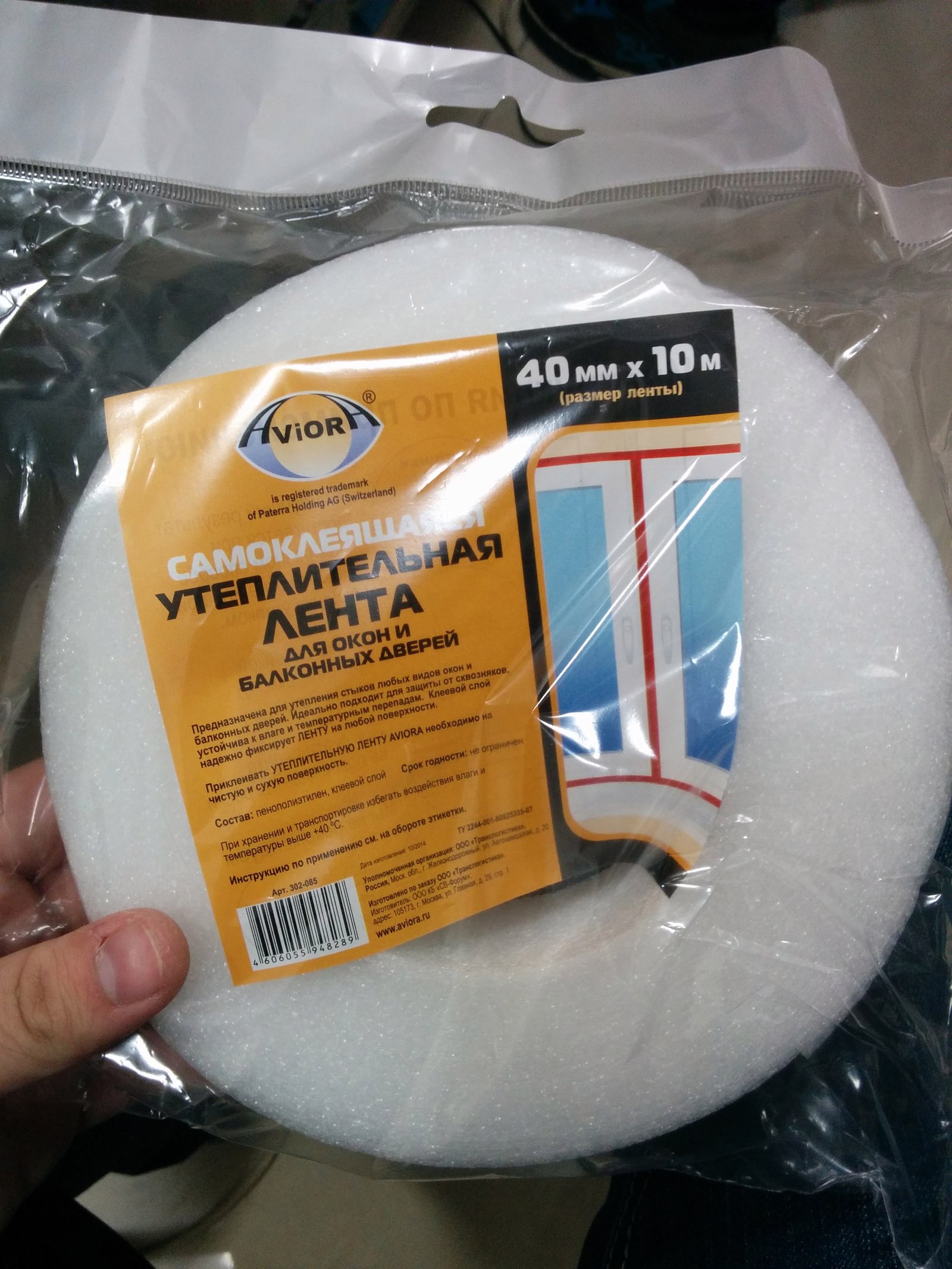

2. Наш рассеиватель света. В общем это простой пенополиэтилен. Я беру утеплительную ленту для окон. Она не дорогая и она самоклеящаяся.
3. ПВХ труба для холодного водоснабжения диаметром 25мм и толщиной стенок 2.3мм
4. Скотч
Как собираем:

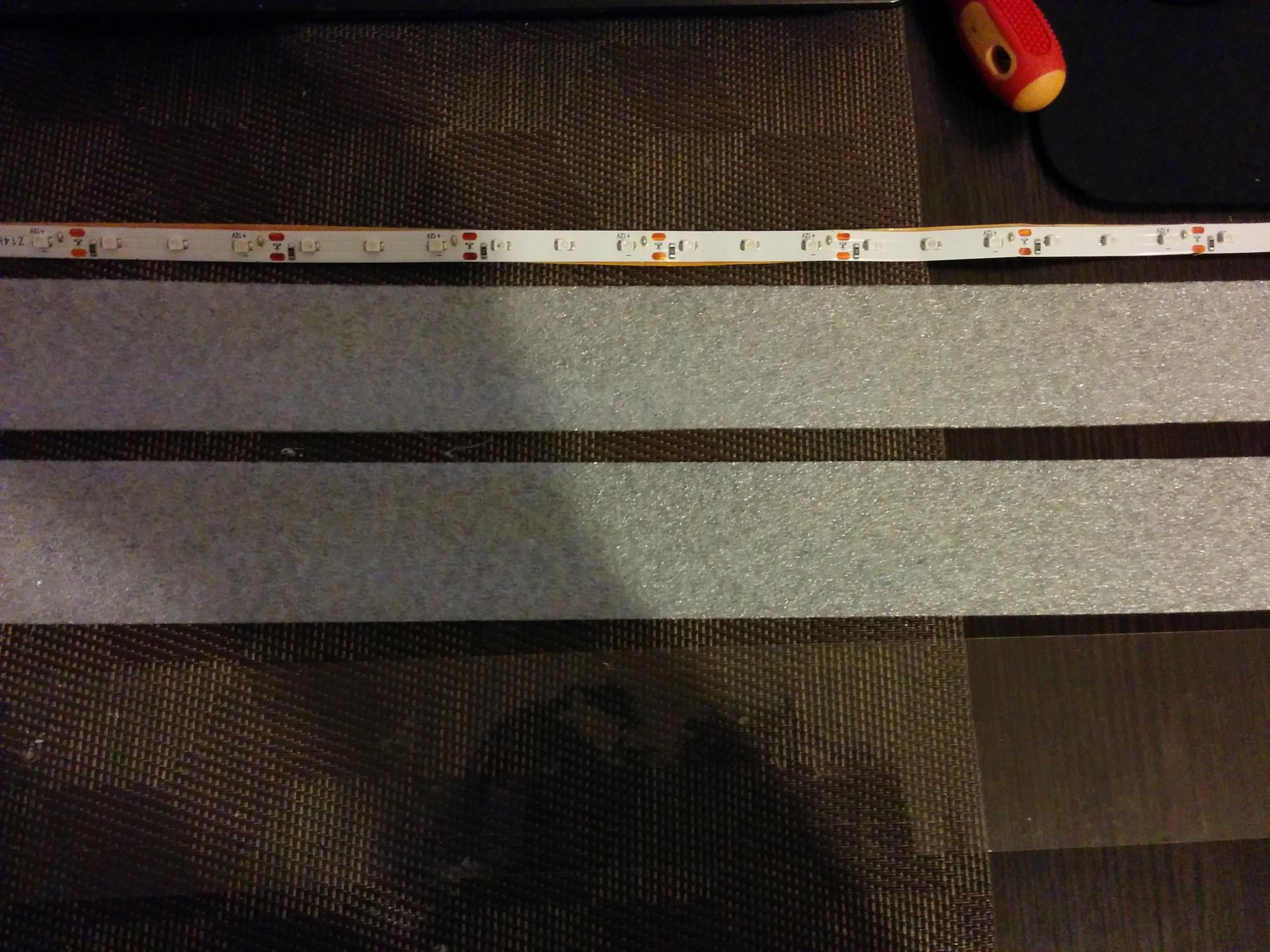

1. Склеиваем светодиодную ленту попалам
2. Отрезаем пару полосок пенополиэтиленовой ленты
3. Соединяем ленту скотчем
4. Кладем светодиодную ленту на край и скручиваем
5. Укрепляем все скотчем что бы не расклеилось
6. Запихиваем в ПВХ трубу
В картинках:
Итак лезвие готово.
Далее рукоять.
Рукоять я делаю из игрушечного раскладного меча Hasbro
Что бы ее разобрать Я в свое время приложил очень много усилий. Уж очень она крепко сделана.
В общем что бы разобрать рукоять, поступаем следующим образом:
1. Вдоль шва делаем 2 пропила по нижнему кольцу
2. Разламываем кольцо
3. Должно получиться вот так
4. Далее вдоль разреза пластиковыми картами разламываем рукоять, примерно вот так
С верхним кольцом придется повозиться, можно аккуратно надавить ножом и оно разрежется, тогда можно его снять.
Либо есть второй способ, просто тянуть половинки рукояти в разные стороны пока кольцо само не соскочит. (здесь нужно слабоумие и отвага)
Забегая вперед скажу что нижнее кольцо потом можно заменить крышкой от молочной бутылки. По размеру идеально подходит, нужно только покрасить)
Далее нам надо чем то питать наш меч.
Из всех возможных вариантов в виде батареек и тд, я пришел к выводу что нет ничего лучше чем аккумулятор.
Я использую аккумуляторы на 12в для страйкбольных автоматов. Их очень много различных, я стараюсь находить более компактные. (важно что бы аккумулятор был именно 12в. Так как есть страйкбольные аккумуляторы на 7в и 9в. Они нам не подойдут)
Примерно такой.
Что бы все работало минусовой провод (черный) припаиваем к минусу светодиодной ленты
А в разрыв плюсового провода вставляем кнопку (здесь все на ваше усмотрение, какую найдете. Я использую миниатюрные кнопки, что бы не наносить ущерб классическому дизайну рукояти)
Что бы лезвие меча хорошо держалось в рукояти используем детали от раскладного лезвия которое было в рукояти, и немного изоленты, вставляем в рукоять и проверяем что бы не болталась.
Что бы лезвие не болталось а плотно сидело в рукояти, требуется что бы лезвие было в рукояти примерно на 10см.

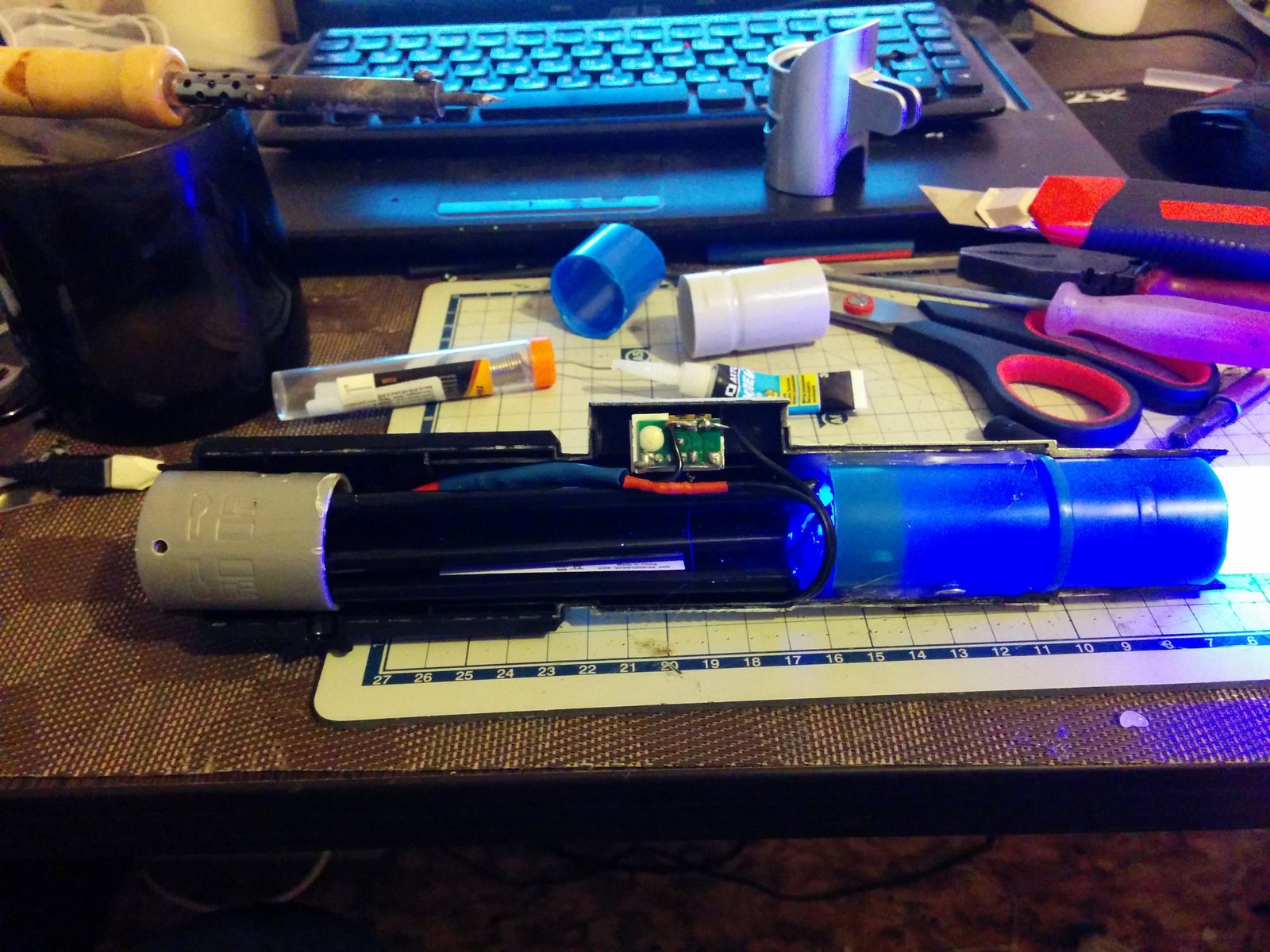

Запихиваем все в рукоять вместе с кнопкой и должно получиться примерно вот так

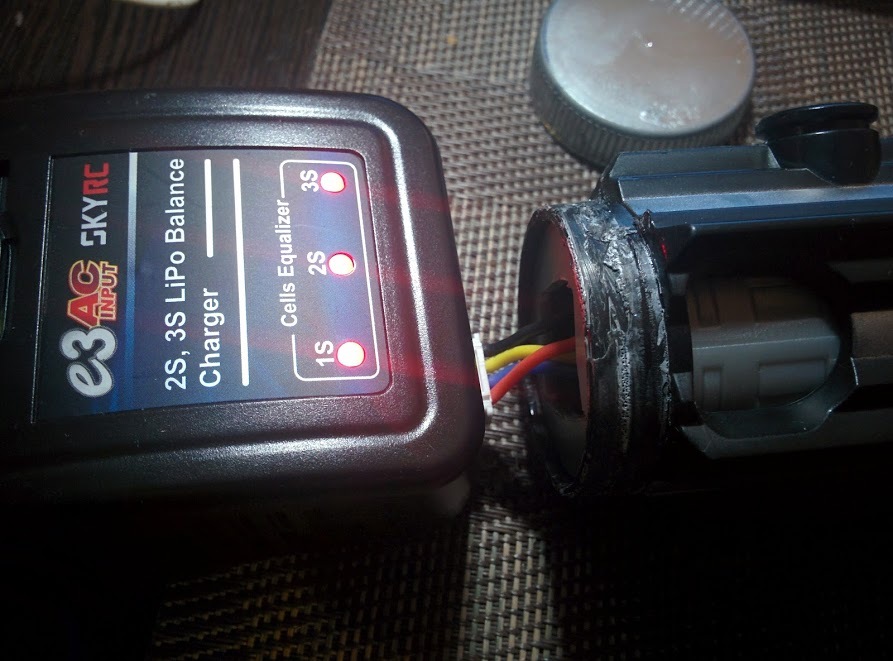

Так как у нас стоит аккумулятор, то в нижней части рукояти у нас получится вот такая конструкция

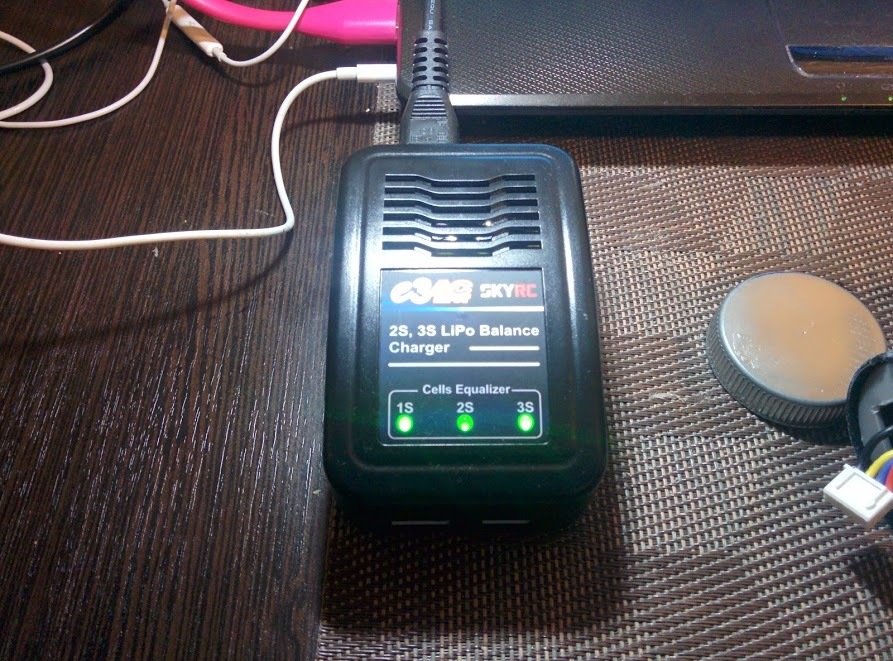

Используем зарядку для аккумулятора, продается в тех же магазинах что и аккумуляторы.
Выглядит примерно так
Остается дело за малым, проверяем работу всех составных меча, и склеиваем рукоять на суперклей.
Так же в верхней части лезвия отливаем колпачек. Я делаю его с помощью горячего клея и подходящей форме. Желательно силиконовой что бы потом можно было легко достать
Вот и все, радуемся тому что получилось)
