Электроника Б3-30. Копировать лучшее.⁠⁠

В комментариях к прошлому посту @User25369 и @yurandr затронули тему копирования зарубежной техники СССР. Что же, у меня есть и такой экземпляр.

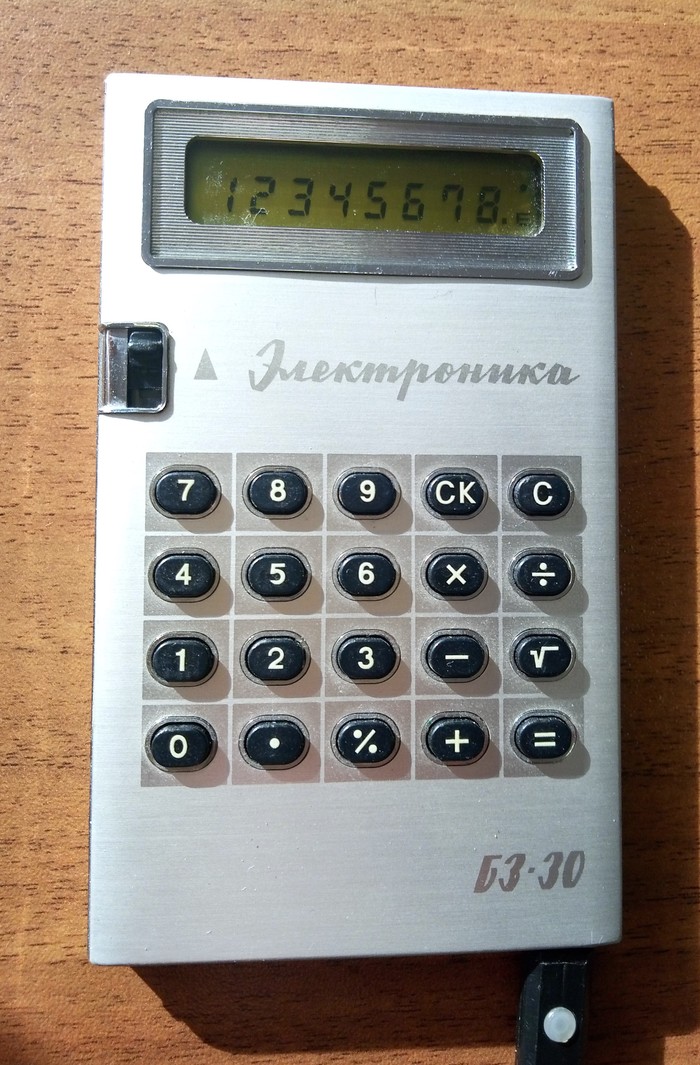

Эта электроника умеет совершать 4 базовых действия, извлекать корень и выполнять операции с процентами.

На фото кажется будто он очень пыльный, но это не так, в живую этого не заметно, просто утренний свет высветил все недостатки.

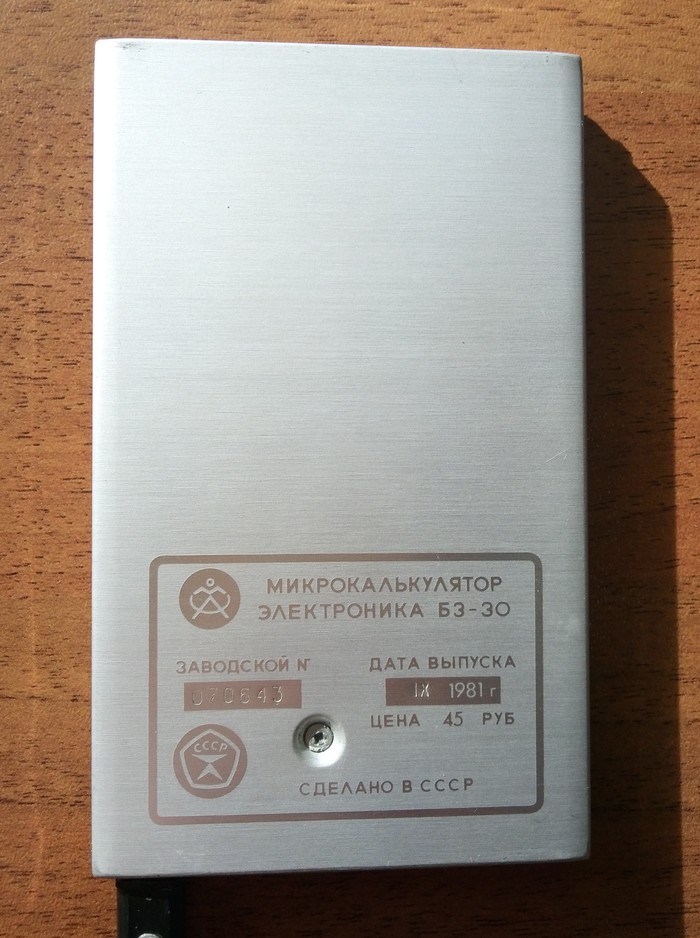

Сзади вытравленная табличка с датой и номером. Держит корпус вместе 1 очень мягкий болт (шлиц срывается на раз) и два зацепа сверху.

Внутри нас ждёт ещё 4 мягких болта и отсек под аккумуляторы, используются здесь Д-0,06 - каждый по 1.2v. Найти их удалось на одном или двух сайтах, но либо 1 штука в наличии, либо без выдачи в моём городе. Возможно при более плотном гуглеже аналоги и отыщутся.

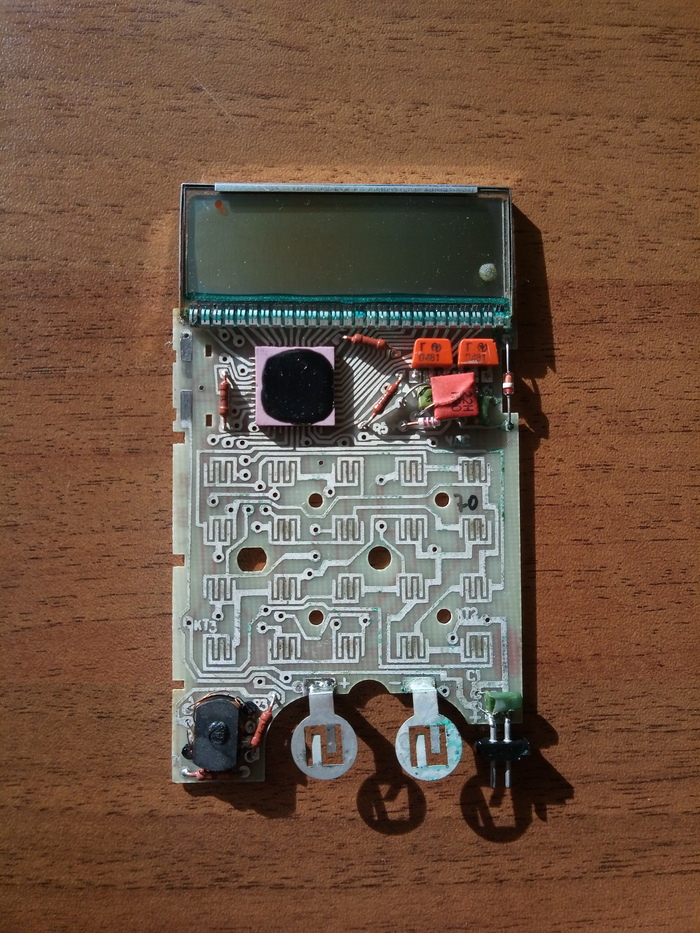

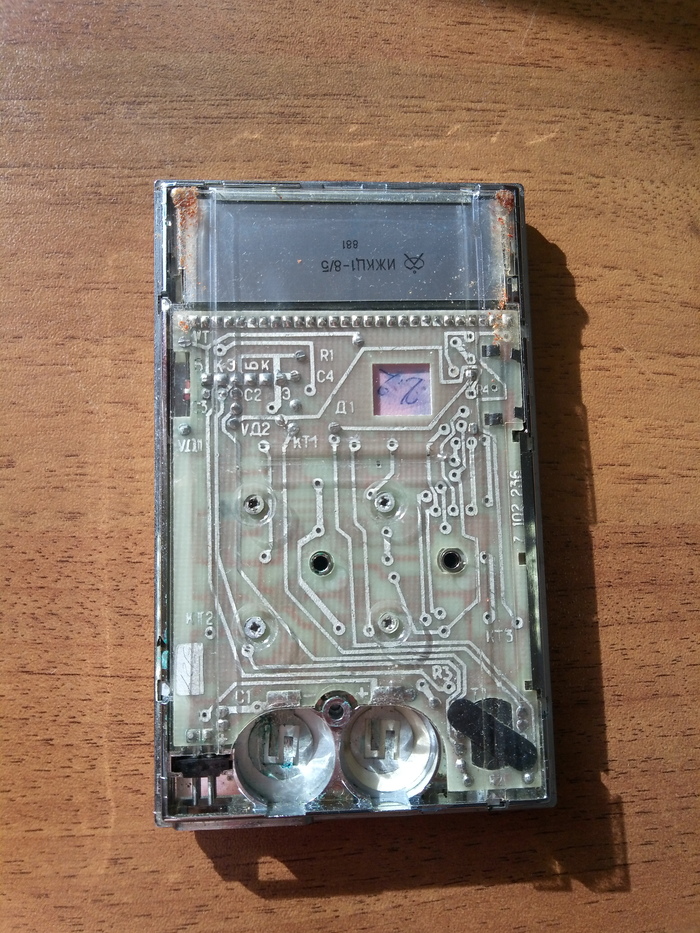

Откручиваем 4 винта и можно снимать плату

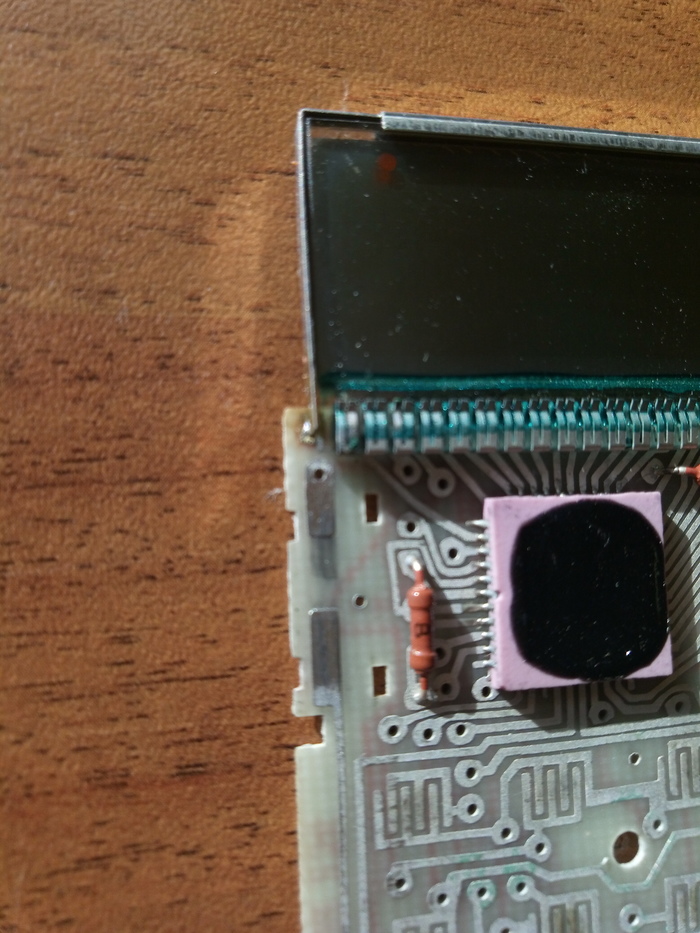

Калькулятор построен на 1 микросхеме, которая зачем-то залита компаундом, хотя и имеет выводы как корпусная.

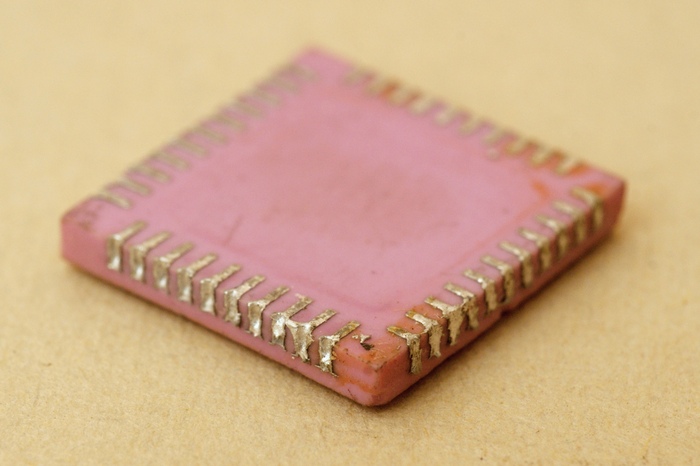

Примерно так она будет выглядеть если её снять, фото из интернета. Вроде-бы такой способ называется "Film Carrier Technology".

ЖК дисплей здесь стоит ИЖКЦ1 8/5, где 8 это кол-во цифр и 5 их ширина в мм. Интересно что "стёклышко" тут на самом деле поляризационная плёнка, ничем не защищённая сверху.

На моём экземпляре работают все знаки и литеры на дисплее, хотя чаще всего советские ЖК текут или просто умирают. Ниже пример экрана которому не повезло.

Покупался мой калькулятор как не рабочий или рабочий частично, он не всегда включался и не все клавиши прожимались.

Оно и не удивительно, тумблер включения очень сильно окисляется - вплоть до полной потери контакта. За три года, что он у меня хранится, я прочищал его трижды. С клавиатурой дела обстоят получше, но и она может окислиться до полного не контакта.

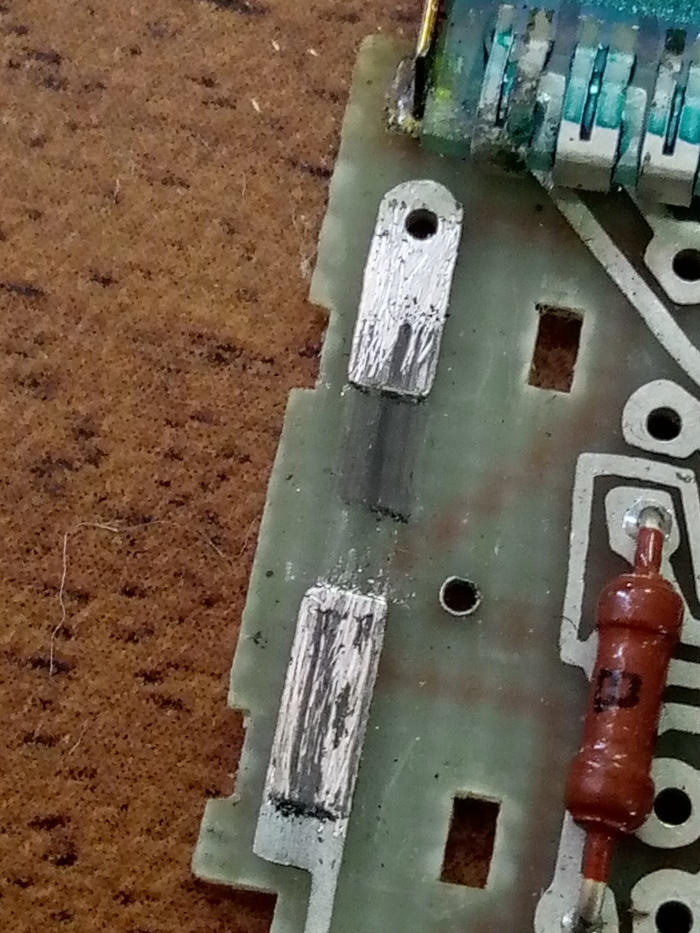

Так выглядит отчищенный переключатель изнутри.

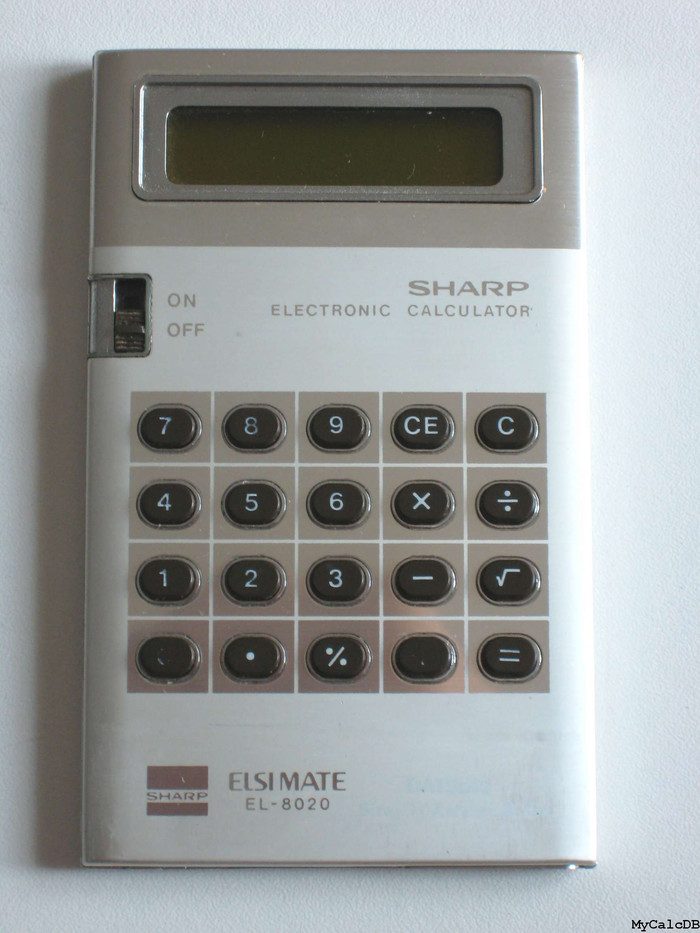

Ни для кого не секрет, в СССР не умели в дизайн. Конечно, свой шарм в их устройствах есть, но спасибо что копируемые устройства они оставляли в родных корпусах. Таким образом Электроника Б3-30 это Японский Sharp EL-8020

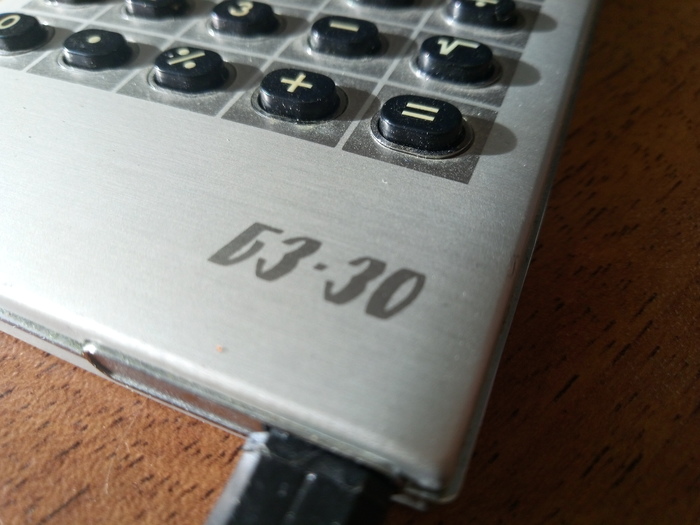

Всё осталось на своих местах, кроме шильдика и травления вокруг экрана.

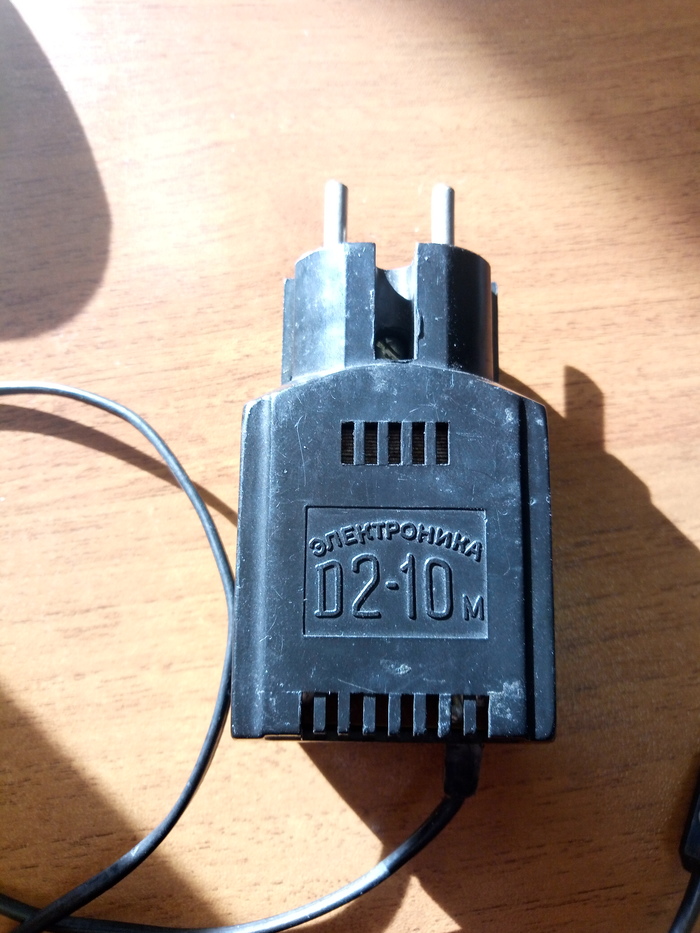

Так же калькулятор может питаться он от Д2-10м, разъём подходит и к оригиналу.

Очень жаль что мы перестали копировать удачные зарубежные решения.

На этом всё, спасибо что прочитали.

P.S. Оказывается что утром на работе абсолютно нечего делать, так что я делаю посты... пока вот калькуляторы.
