Вопрос минометчикам про 120 мм миномет
Начал я тут неспешно делать диораму в 1/6 масштабе с 120 мм минометом. Вот фото заготовки :
Опорную плиту миномета установил таким образом :
Вот вид с другой стороны :
Сделал так, как написано в наставлении " 120-мм миномет обр. 1938 г. Руководство службы" :
При установке опорной плиты необходимо соблюдать следующие правила:
— наклон опорной плиты к горизонту в сторону направления стрельбы должен быть 25–30°,
— опорная плита должна опираться всей своей поверхностью на сплошной грунт и должна быть погружена в него не менее чем на ? высоты сошников;
— под поверхностью опорной плиты нужно создавать плотную земляную подушку, на которую опорная плита должна ложиться всеми своими выемками и углублениями , а не отдельными точками.
К современному миномету 2С12, или как его называют - «Сани», тоже есть такая картинка :
Как видно из наставления и из картинок, опорная плита должна устанавливаться под 25–30°. Я так и сделан на диораме
Но уже после создания основы решил почитать руководство службы дальше. А там есть вот такая картинка :
Подсыпка грунта запрещена. Так вот вопрос к минометчикам, бывшим и нынешним, так как я сделал, можно оставить ? Или такой вариант в корне неверен?
Поиск в интернете выдал нечто похожее -
А на многих фото, опорную плиту просто кидают на землю
Переделывать не хотелось бы. Но и читать потом издевательские комментарии, тоже не хочется.

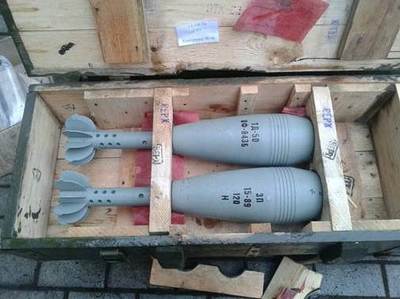

И заодно вопрос по ящику с минами, похоже или нет?
другой ракурс
покрупнее
Вот такие вопросы - можно ли так устанавливать опорную плиту и похожи ли мины и ящик к ним?
Про то, что треногу я установил задом наперед, я уже сам понял.
