Трех-осевая угловая струбцина. 3 Axis Welding Angle Clamp
Всем привет! Задумал я тут много-много углов сварить... Вручную даже пытаться не стал, т.к. тут уже точно требуется какой-то кондуктор. Погуглив, увидел, как люди делают. Что только не придумают. Есть и громоздкие изделия, есть попроще. Я рассудил так. Зажимы, встроенные в сам кондуктор мне ни к чему, это дольше и нужно учитывать, под какой профиль кондуктор. Одинаково зажать 15*15 и 50*50 не получится на одном и том же кондукторе.
В итоге у меня получилось трех-осевая угловая струбцина, которая позволяет сваривать трубы под прямым углом в трех плоскостях. Очень удобно, когда нужно сделать стеллажи, полки и другие прямоугольные изделия.
Как обычно, видео-материал с тестом и сваркой будущего изделия. А также посмотрите, как сварить такой же кондуктор, возможно улучшите уже по себя)))

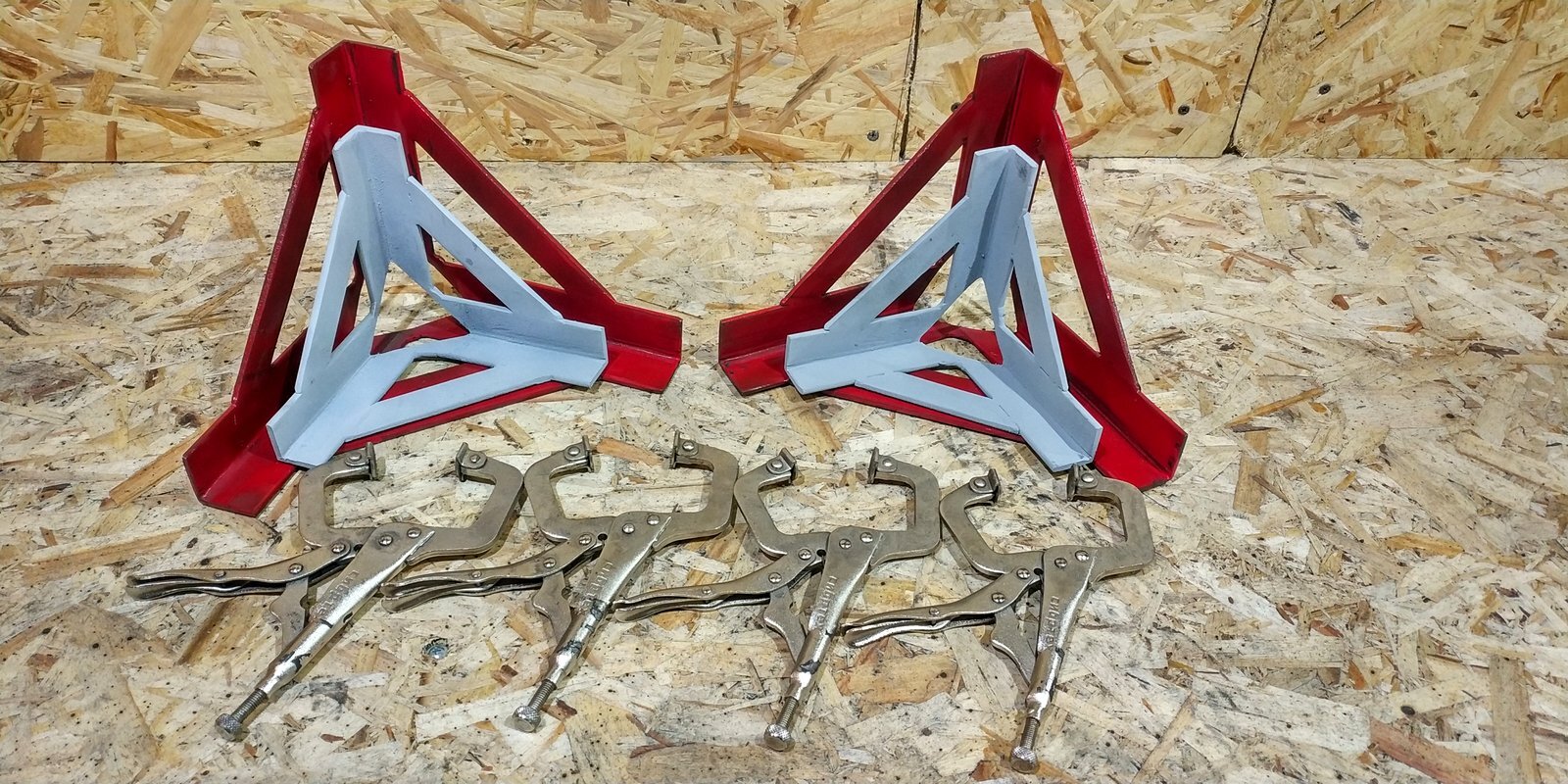

Сначала я сделал 2D и всего в двух экземплярах, но быстро понял, что лучше иметь трех-осевые и для всех 4 углов сразу. Работа ускорилась в разы! Теперь текущий проект ускорится - пили да приваривай!

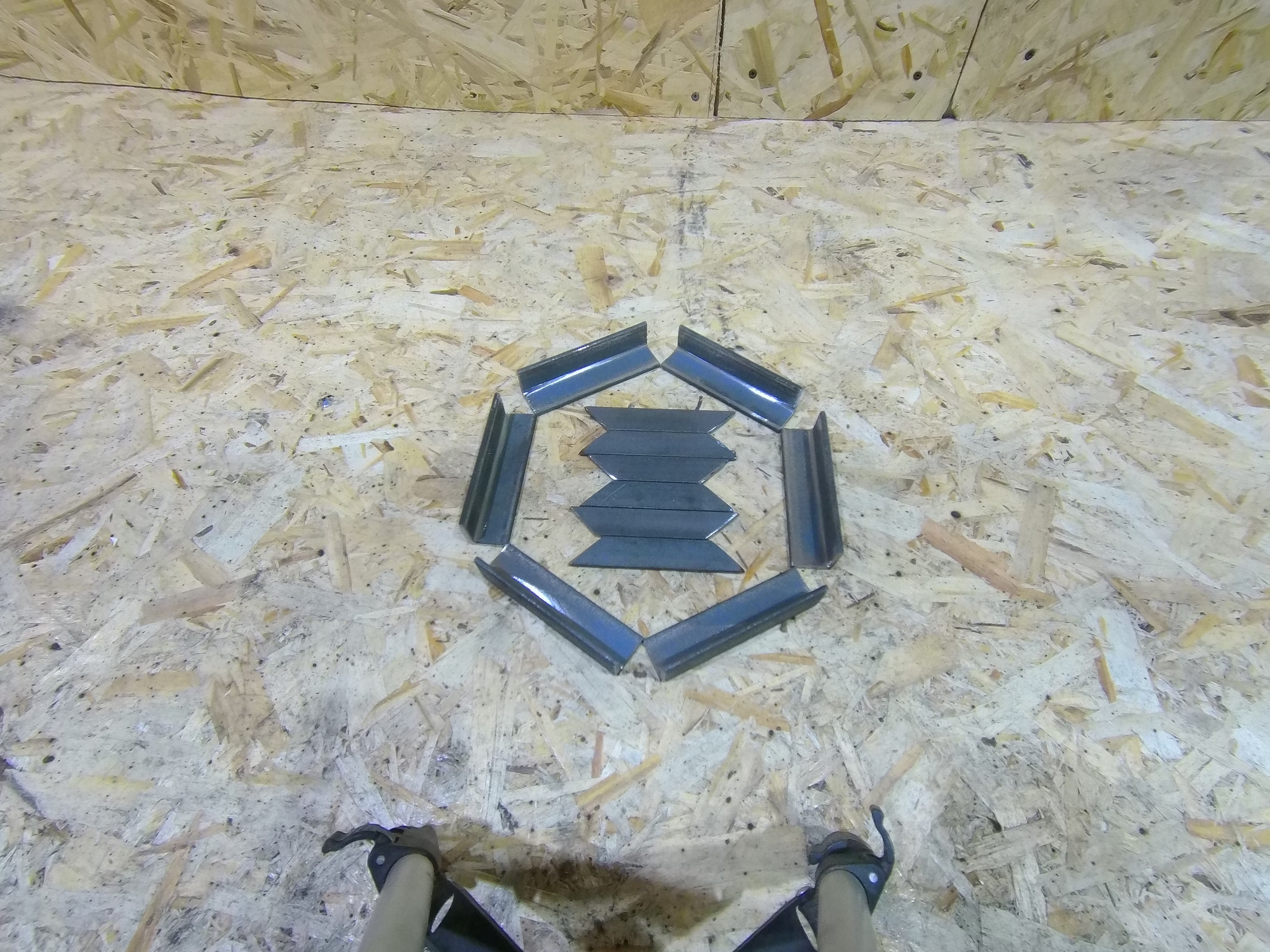

были нарезаны вот такие элементы. У каждого уголка выбрана внутри угла часть, чтобы прямоугольный тонкостенный профиль лучше прижимался.
После этого были сварены два первых кондуктора - в основном для профилей 15х15 и 20х20. Можно и бОльшие, просто тогда в отверстие они уже не пролезут и можно варить только глухой угол, а не в середине изделия.

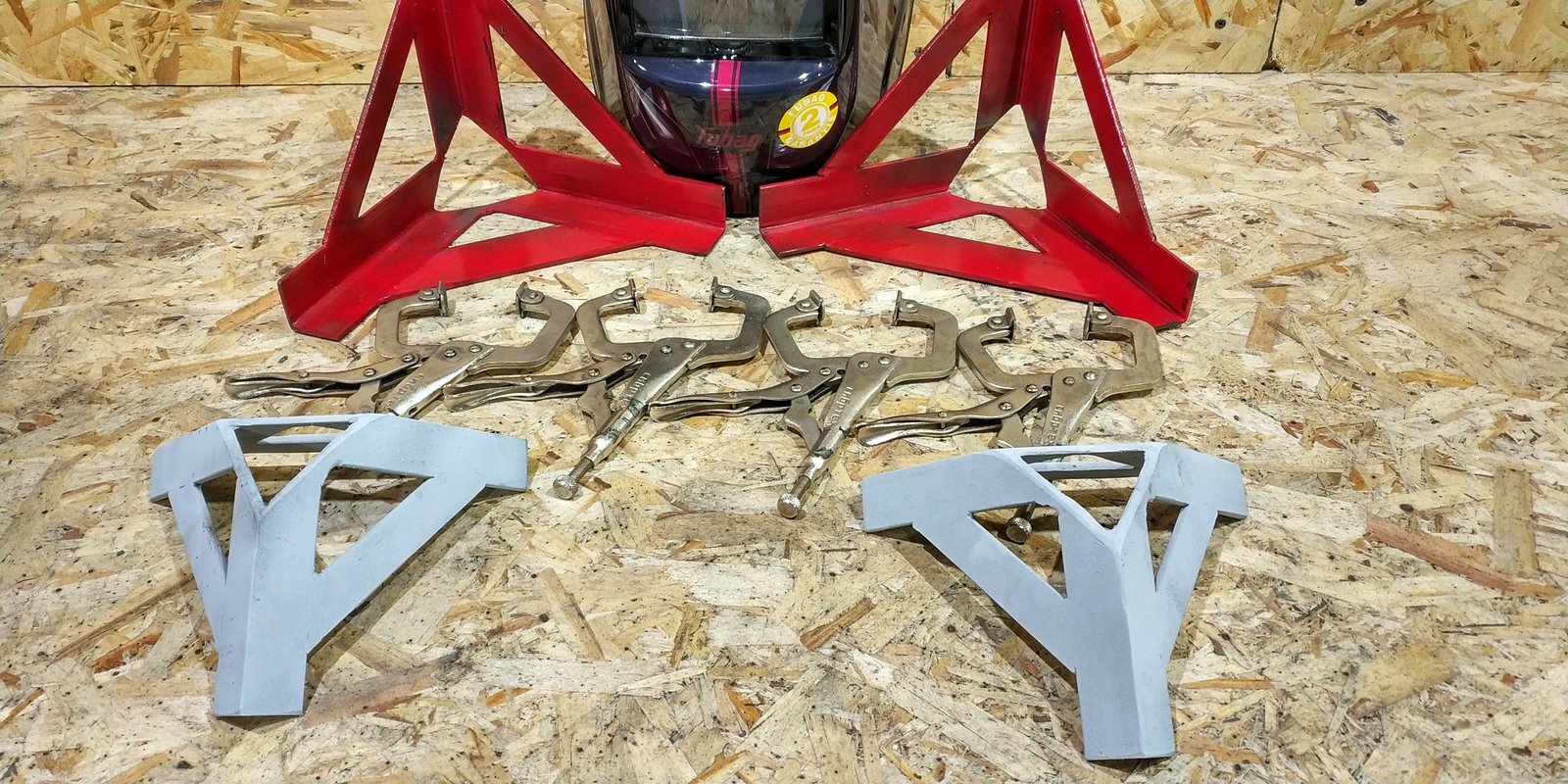

Затем я порылся у себя в металле и нашел уголок 32х32 и сварил для него кондутор для профилей до 20х40 и 40х40. как раз в отверстие пролезают. Если глухой угол - то и 50х50 вполне нормально зажать.
Тут смысл такой, на полке уголка должна лежать чуть больше половины профиля, чтобы он не перекосился. Или внимательно и хорошенько зажать струбцинами.

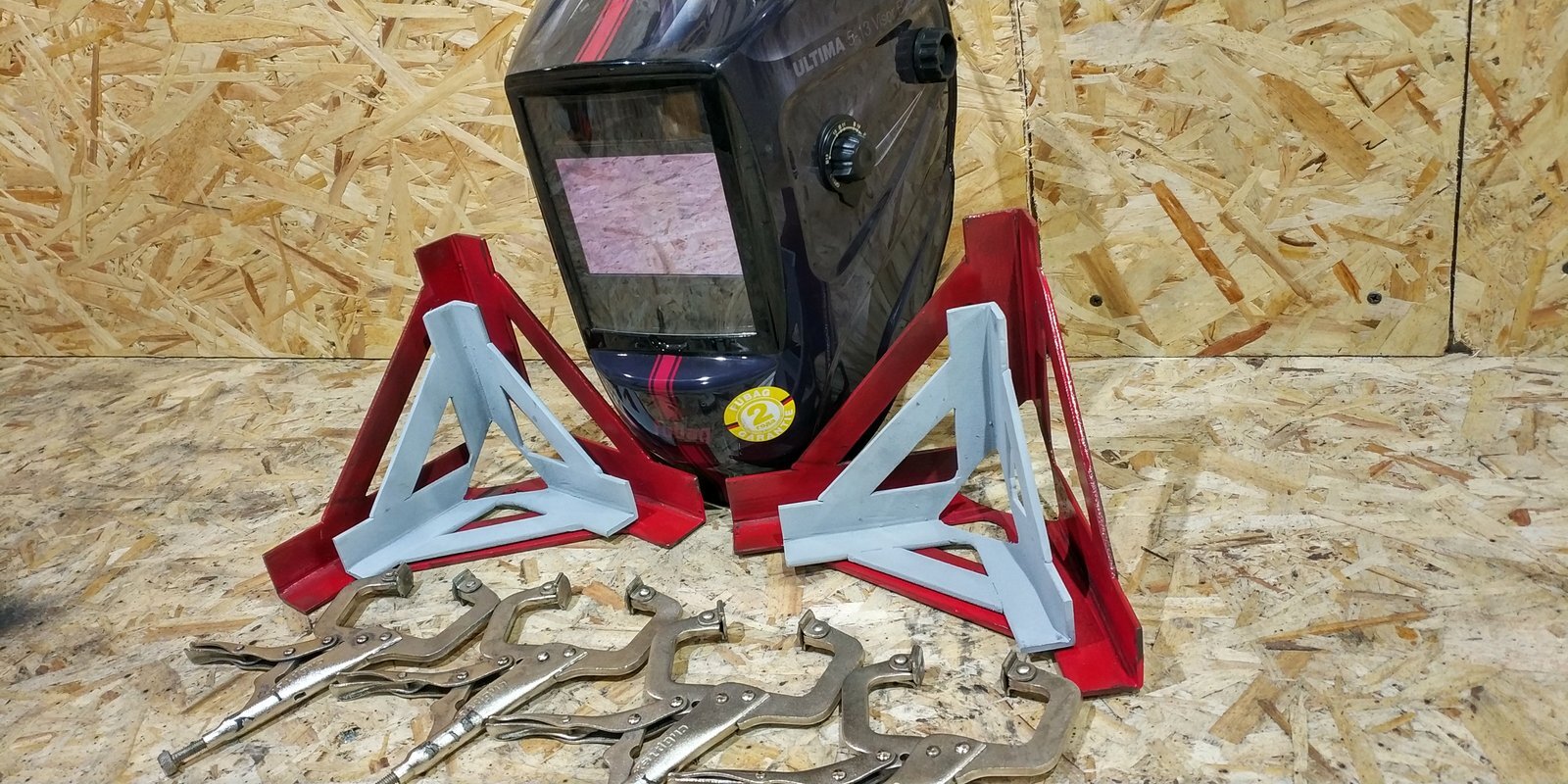

Также опробовал Маску сварщика Fubag ULTIMA 5-13 Visor - офигенная, скажу я вам)) У меня до этого была Сварочная маска МС-4 Ресанта (вот в этом видосе я про нее говорил).

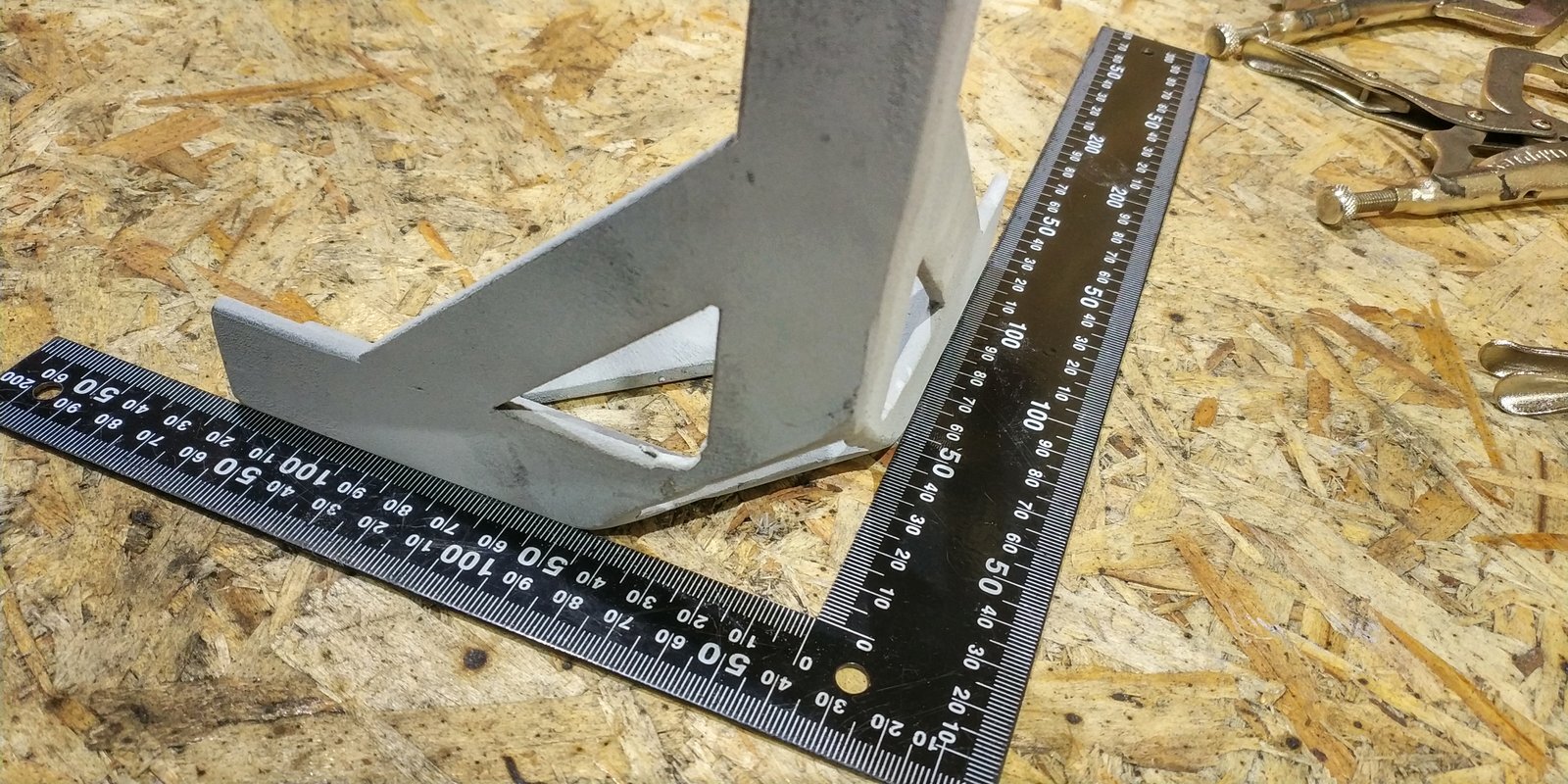

Еще раз обращаю внимание на треугольные вырезы в кондуторах - это для того, чтобы в них можно просунуть профиль и сварить внутренний угол. Именно поэтому у меня кондуктор прикладывается с ВНЕШНЕЙ стороны, а не внутренней.
Всем спасибо! На этом у меня все.
