The Invisible Wall:The Touch Fuzz

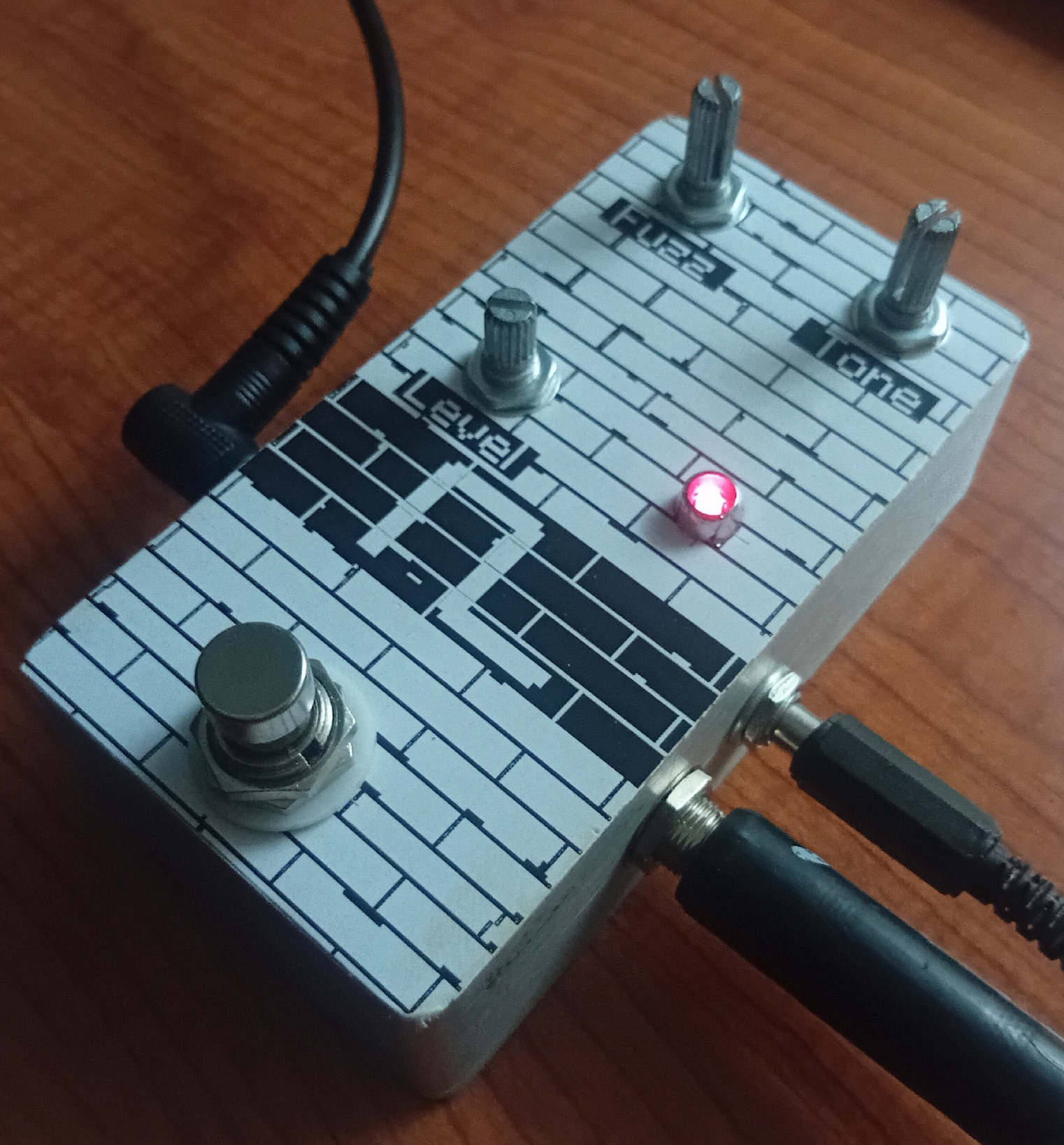

The Touch - это наш первый концептуальный фузз со схемотехникой на кремниевых транзисторах. Педаль превращает звук гитары в злой, роковый меандр с мощной компрессией и долгим сустейном.
Благодаря используемым в схеме транзисторам с высоким коэффициентом усиления и темброблоку с задранной частотой среза вы можете настроить звук, который подходит именно вам. От пробивного воюще-песочного и до плотного, рычащего фузза. в любом случае, звук достаточно жесткий и шершавый.
Теперь немного технической информации.

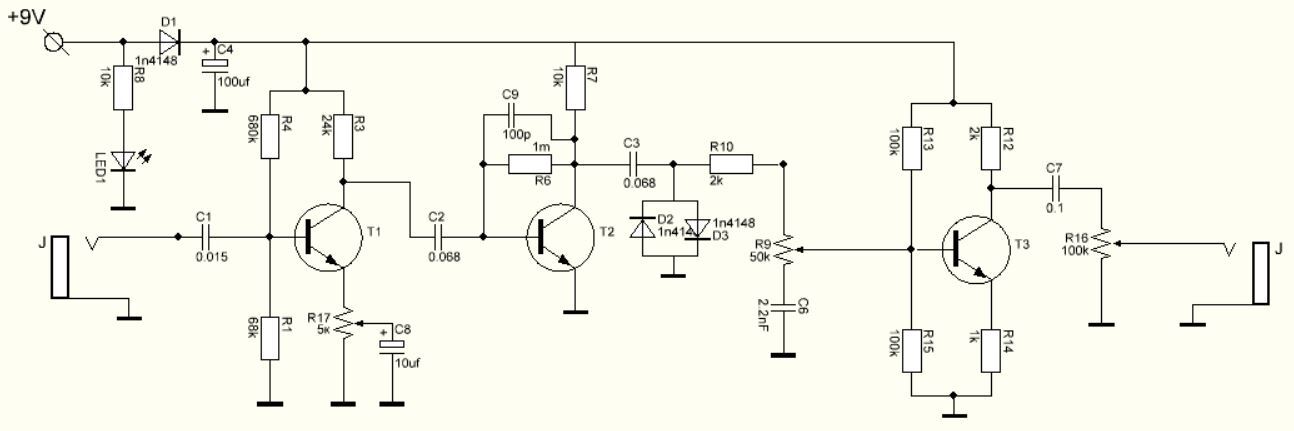

Педаль фузза построена по классическим схемам каскадов с общим эмиттеров на транзисторах серии КТ3102ГМ(Т1, Т2) и КТ3102БМ.
Для Т1 и Т2 подбирались транзисторы с усилением
hfe-500...600.
Первый каскад выполнен по классической схеме с фиксированным напряжением на базе транзистора для обеспечения стабилизации рабочей точки, эмиттер подключен к потенциометру для регулирования усиления.
Второй каскад обеспечивает максимальный динамический разгон сигнала. Во избежание самовозбуждения каскада, между коллектором и базой стоит конденсатор С9. Раскачанный транзистором сигнал уходит на встречно-параллельную диодную пару на 1n4148, которая жестко ограничивает и аппроксимирует синусоидальный сигнал в меандр.
Третий каскад - выходной бустер, выполненный на КТ3102БМ с усилением hfe-300.Так же, как и первый каскад, он имеет фиксированное напряжение на базе. Транзистор служит для восстановления и усиления сигнала, так как после диодов и темброблока уровень сигнала падает на 12-14дБ.
"The Touch" - это наше первое прикосновение к миру гитарных примочек. Возможно - попытка удачная, возможно - не очень. В любом случае, для нас это полезный опыт в понимании процессов формирования перегруза и искажения сигналов.
Схемотехника педали очень проста, но к сожалению, одну из проблем исправить так и не удалось. Темброблок частично работает в режиме регулировки громкости при подъеме ВЧ.
Если захотите собрать сами, то мы надеемся, что каких-либо проблему вас не возникнет.
Спасибо за внимание и удачи в ваших Увлечениях!
Ссылка на группу ВК, если кому-то будет интересно следить за нами: https://vk.com/club239914342
