Steam Deck: выживание без розетки⁠⁠

Часть первая (батарея).

Если вы хоть раз брали Steam Deck в дорогу, то наверняка задумывались: а сколько он вообще живёт без питания? Попробуем разобраться.

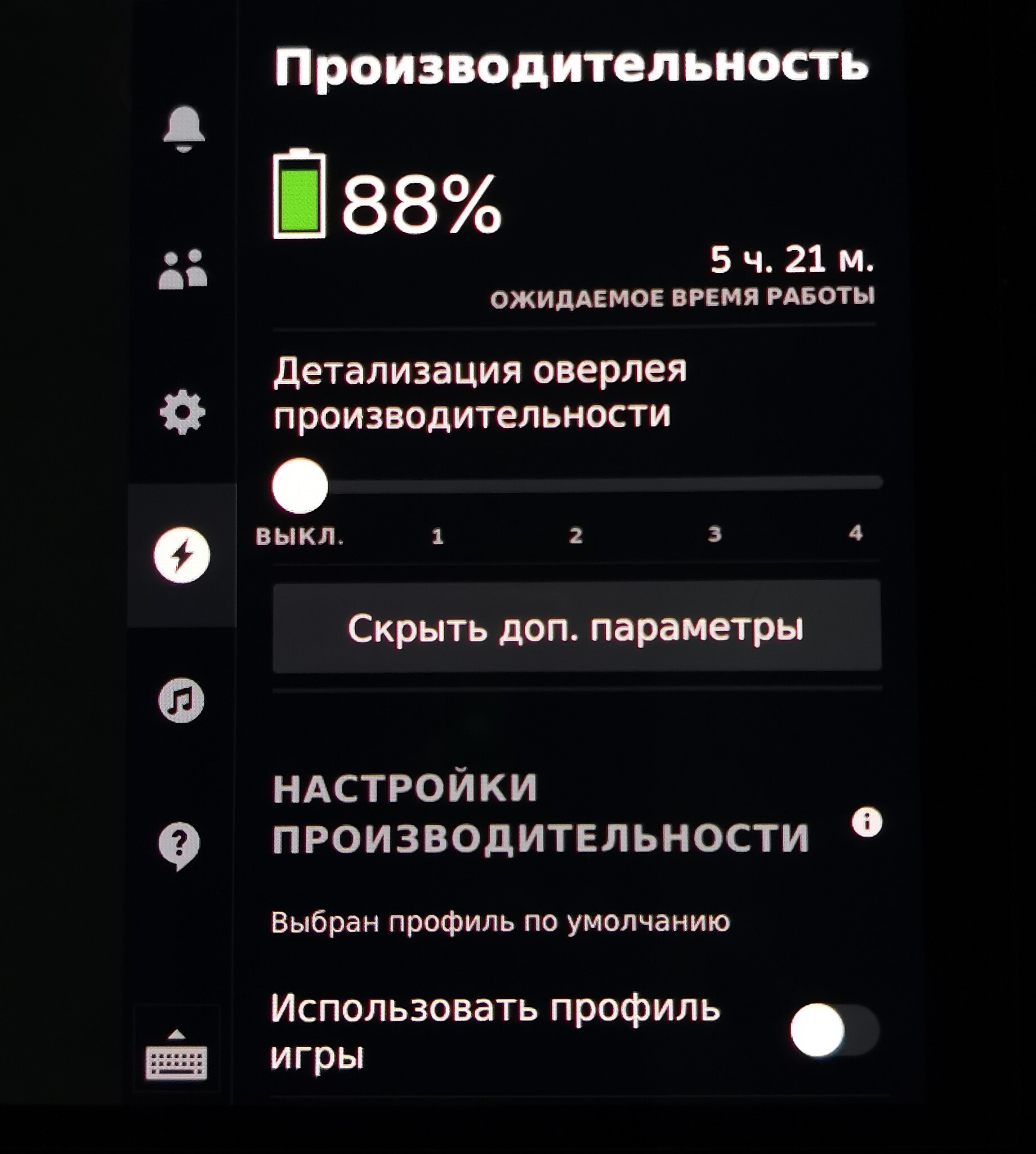

Самый быстрый и простой способ – нажать кнопка с тремя точкам … которая называется «быстрый доступ», закладка «Производительность» (кружок с молнией в центре). Там мы можем увидеть уровень заряда батареи в процентах и ожидаемое время работы.

Откуда интерфейс берет это число?

Ниже ожидаемого времени работы есть «Детализация оверлея производительности». Если установить ползунок в положение 2, то в верхней части экрана появится оверлей производительности (без запущенной игры не отображается, либо внизу надо принудительно включить «Показывать оверлей производительности в Steam»).

Рассмотрим оверлей. Правый верхний угол, сектор BATT, первое число – заряд батареи в процентах, второе – энергопотребление, третье – ожидаемое время работы. Учитывая, как время меняется из-за энергопотребления, можно сделать вывод, что время просто высчитывается из двух первых значений. На скриншоте видно, что консоль потребляет в пике 19,4 Вт, время 3:09. Можно проверить при помощи простого расчёта.

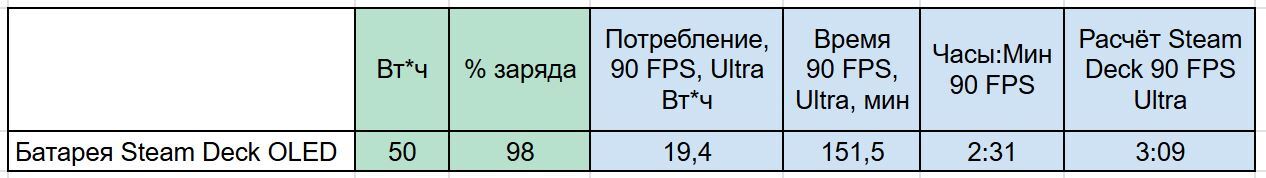

Если сравнить с сухими расчётами, оверлей консоли на 15-20% оптимистичней, как будто его аккумулятор не 50, а 60 Вт*ч. Возможно, я что-то упускаю, подскажите, если знаете. Берём расчётное значение для оценки времени разряда, так надёжней.

Рассмотрим ещё два сектора оверлея:

Так-так, 5,7 + 2,3 = 8 Вт, кто съел ещё 11,4 Вт ?!?

1. Память  1,5 - 2 Вт.

2. Экран  1,5 – 2,5 Вт.

3. SSD  0,5 - 1 Вт.

4. Вентилятор 0.5 – 1.5 Вт (зависит от оборотов)

5. Звук 0.2 – 1 Вт. (громкость или Bluetooth контроллер)

6. Контроллер памяти, шины, контроллер дисплея и прочее 3 – 4 Вт.

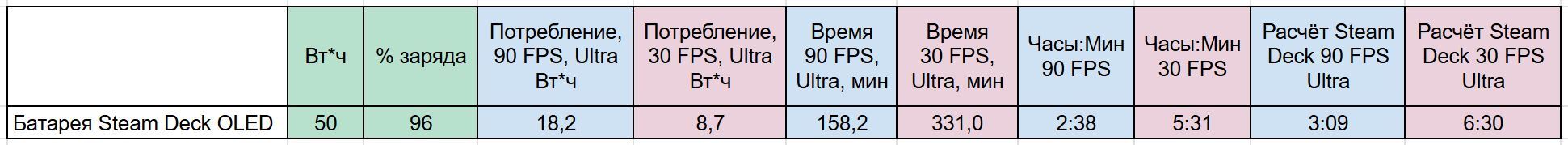

Что мы имеем на данный момент. При максимальных настройках, без ограничения частоты смены кадров (90) мы сможем наслаждаться игрой Fallout New Vegas, приблизительно 2 часа 30 минут.

Что же делать, если 2:30 нам не хватит, мы летим рейсом Москва – Владивосток, USB-A разъёмы в подголовниках, выдают нам жалкие 5В / 0.5А (2.5 Вт). Будем растягивать удовольствие, для начала без подручный средств.

Разберём остальные настройки меню «Производительность». Нажимаем кнопку «Показать доп. Параметры», а там у нас настройки производительности.

«Использовать профиль игры»  - сразу ВЫКЛ, забрать у игры права на установку макс. кадров в секунду.

«Макс. кадров/с.» - можно выставить потолок кадров в секунду для игры, уменьшение приведёт к снижению энергопотребления CPU и GPU, для каждой игры различно.

«Выключить ограничение частоты кадров» - Можно предположить, что в очень простенькой игре, может генерировать 120, 150 или больше, но так не работает, проверял, более 90 не генерируется.

«Разрешить разрывы» - вспомнился очень старый мем, но это всего лишь V-Sync, разрешить = отключить, потребление только увеличится. По умолчанию ВЫКЛ, так и оставить.

«Динамический шейдинг» - Variable Rate Shading (VRS) - это технология, когда игра рендерит разные части кадра с разным качеством, снижает энергопотребление, ВКЛ.

«Предел TDP» - Thermal Design Power, ограничивает максимальное энергопотребление процессора (только CPU).

«Частота граф. процессора вручную» - ручное управление частотой GPU от 200 до 1600 МГц.

«Режим масштабирования» - Scaling Mode, на энергопотребление почти не влияет, автом.

«Метод масштабирования» - относится к режиму масштабирования. Если я правильно всё понял, то это работает в тот момент, когда используется нестандартное разрешение и алгоритм подгоняет картинку под экран, тут выбирается метод подгонки, в теории резкий метод (sharp) нагружает GPU чуть сильнее, на практике разницу заметить не получается, оставить линейн.

Снижаем энергопотребление. Не будем мудрить с TDP и Частотой GPU, просто снизим максимальную частоту кадров до 30

При ограничении до 30 кадров, энергопотребление падает до 9.5 Вт, что при полном заряде увеличит продолжительность игры в два раза до 5ти часов.

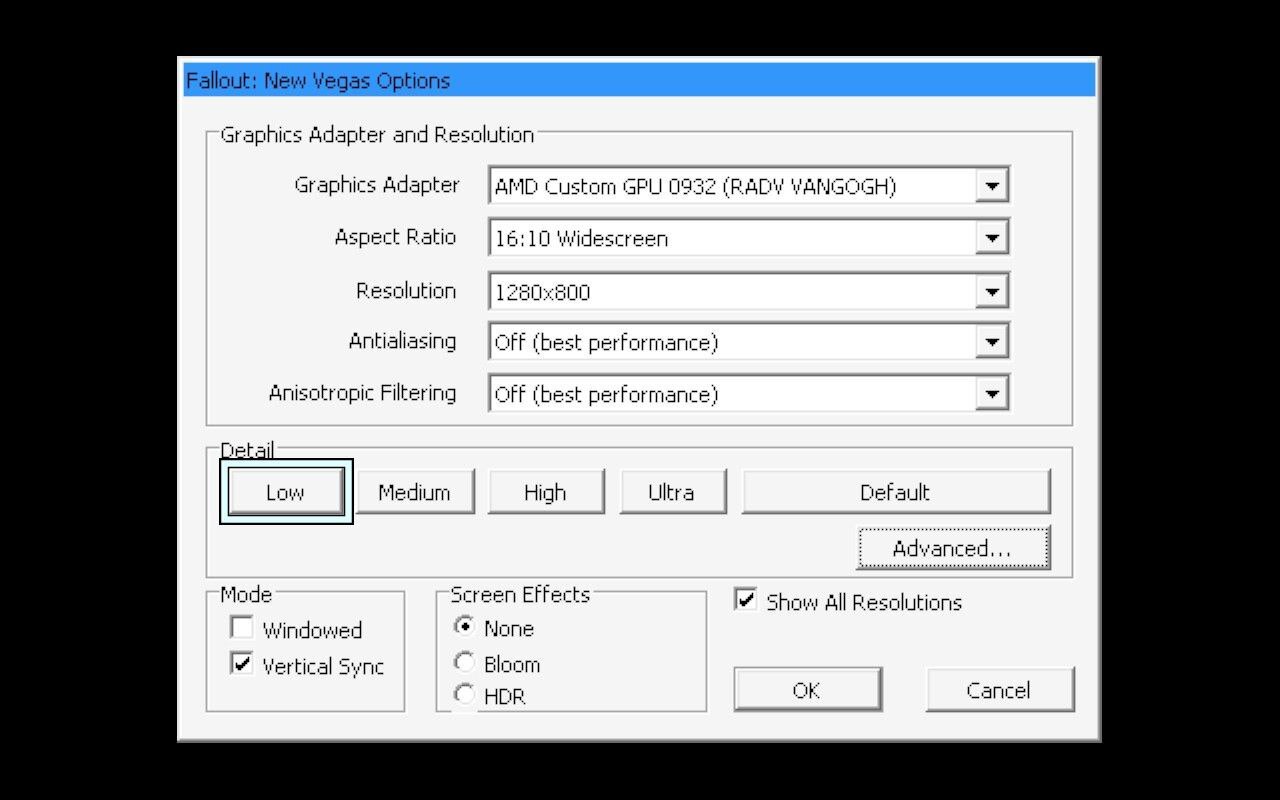

Теперь изуродуем и без того старенькую игру, изменив настройки графики с Ultra на Low.

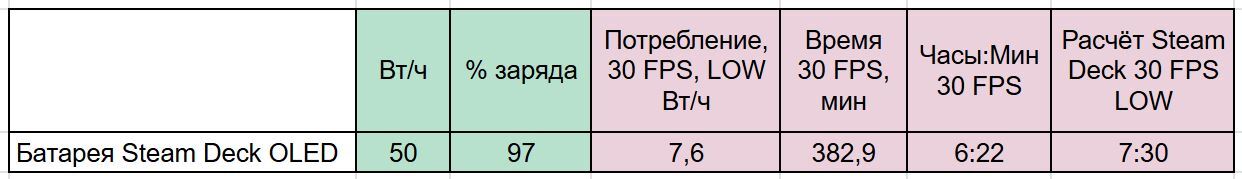

В итоге, наш приблизительный предел – 6 часов 20 минут на аккумуляторе Steam Deck для игры Fallout New Vegas. Кстати, теперь, тот USB-A разъём на 2.5 Вт в самолёте, сможет немного замедлить разрядку аккумулятора деки.

Часть вторая (POWER BANK)

Любой исправный power bank, который окажется под рукой, увеличит продолжительность работы Steam Deck, вопрос на сколько и как это определить, какое портативное устройство нам подойдёт?

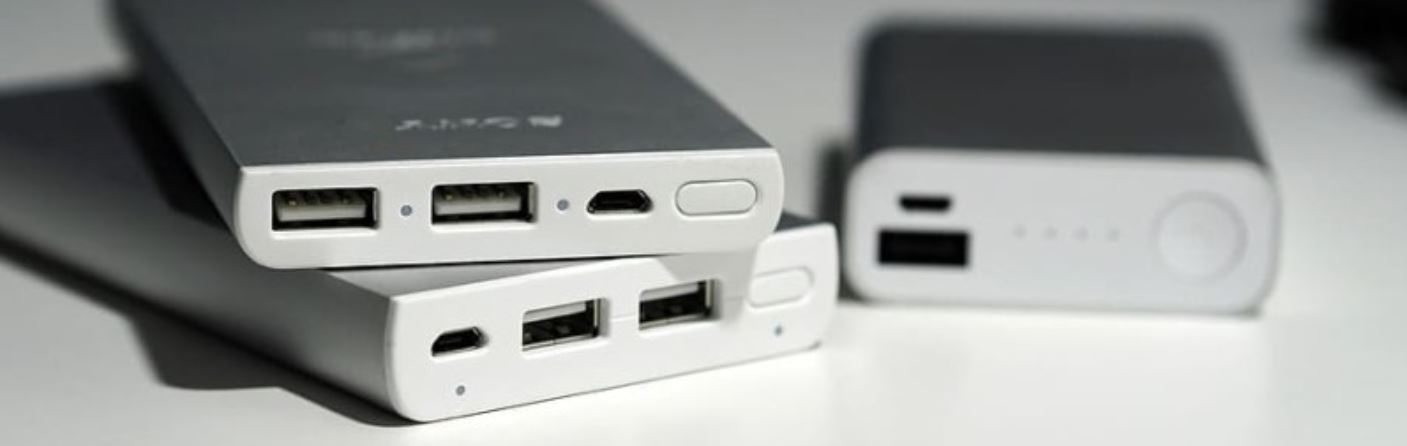

Например, вот этот.

Устройство абсолютно чистое от каких-то технических надписей, ничего, даже названия нет (возможно надпись стёрлось в процессе эксплуатации). Тогда как понять, подойдёт он или нет?

Если его подключить, то через некоторое время станет очевидно, что Steam Deck разряжается слишком быстро, а этот внешний аккумулятор разряжается очень медленно. Почему?

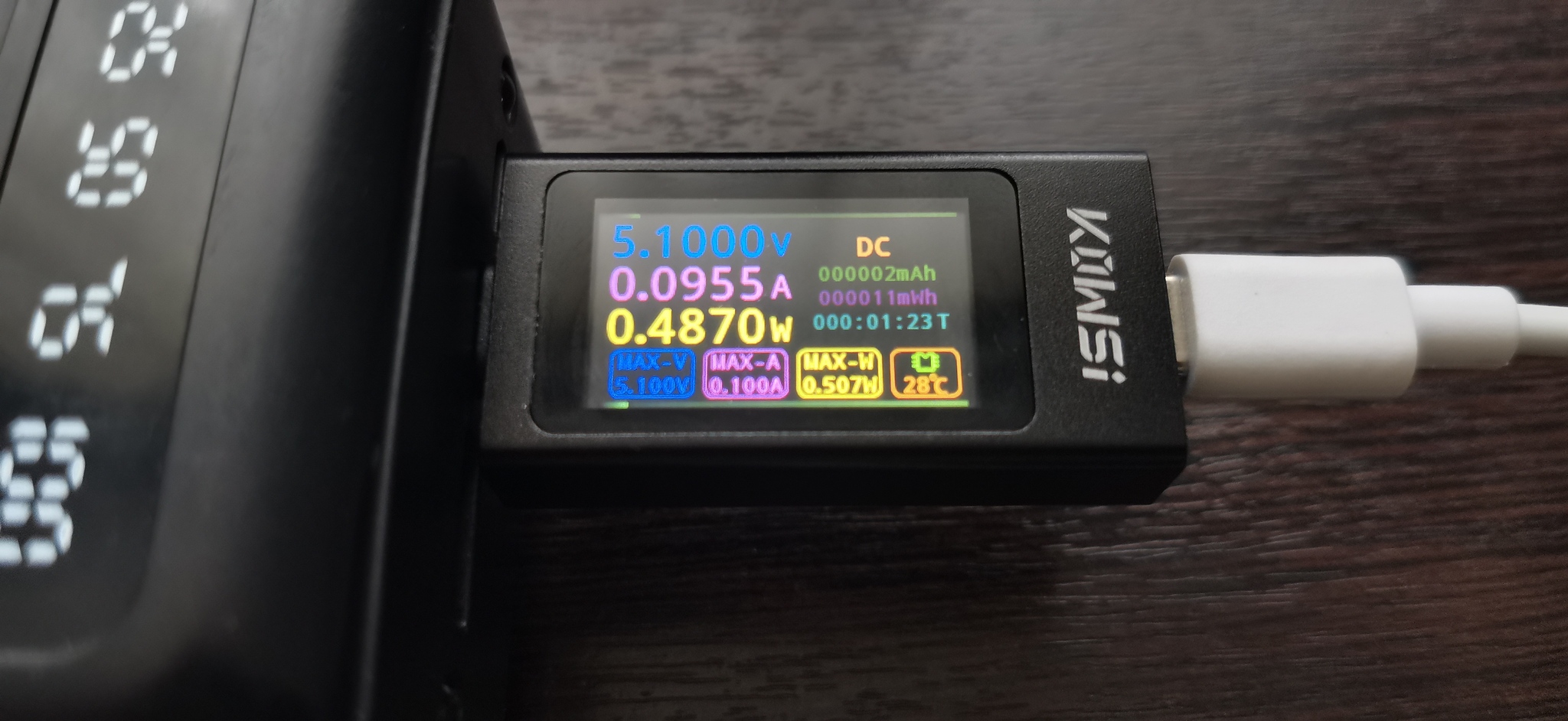

Измеряем.

Те самые 5В / 0.5А (2.5 Вт)… Но с чего я вообще взял, что этого мало?

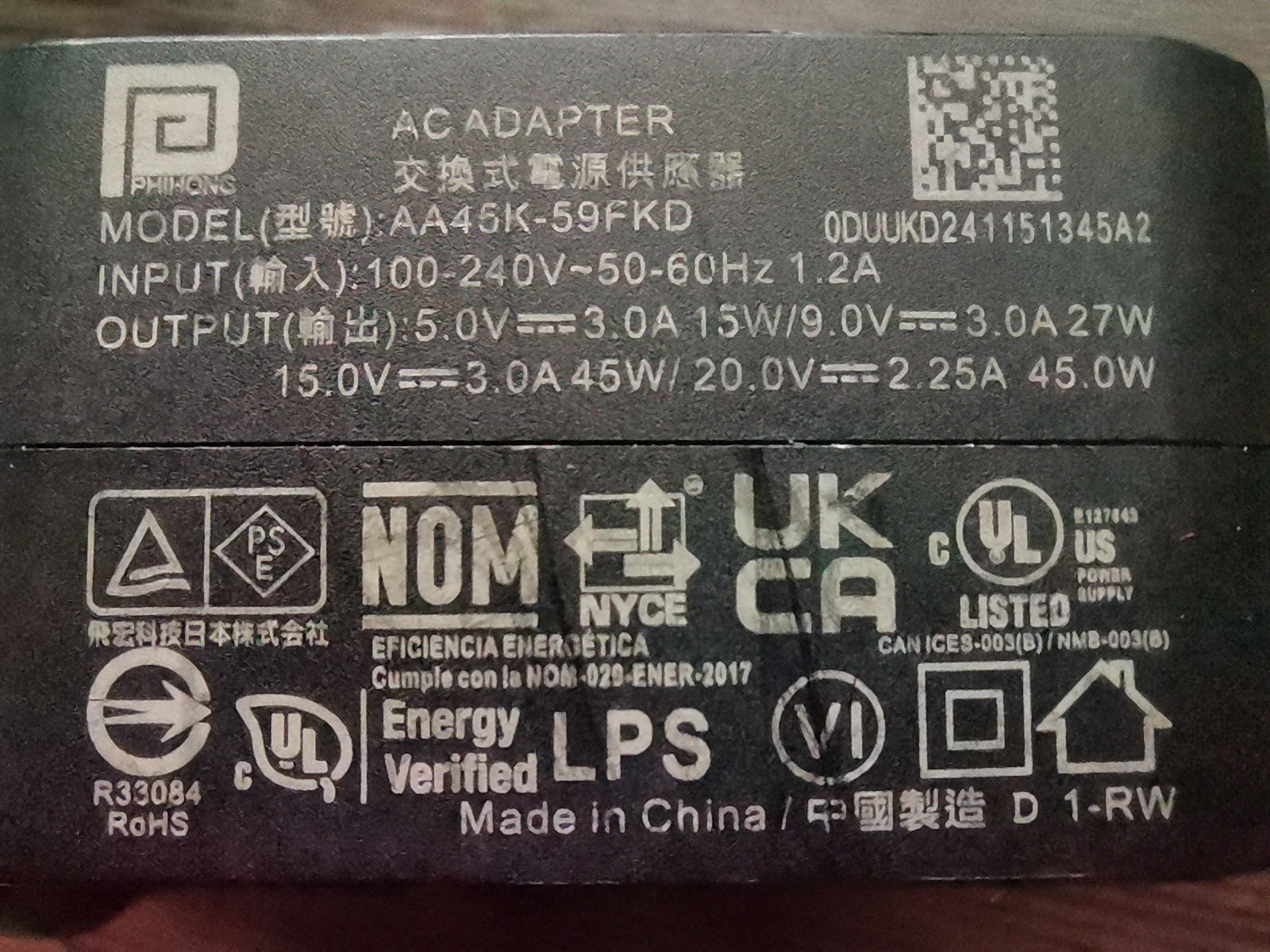

Смотрим на адаптер питания консоли.

У данного адаптера, контроллер протокола быстрой зарядки имеет 4 режима, от 5В / 3А (15 Вт) до 20В / 2.25 А (45 Вт). То есть, адаптер питания способен выдавать мощности, в 18 раз больше, чем этот внешний аккумулятор. Неужели консоль требует все 45 Вт?!? Измеряем.

Приблизительно 15В / 2А (30 Вт), для большинства внешних аккумуляторов – это гигантская цифра, подходящие модели есть, они большого размера и дорого стоят, а главное, что путешествовать с таким кирпичом не удобно.

Тут люди опытные могут возразить – «Что ты несёшь? У меня обычная банка за 2 тыс. рублей, и она меня прекрасно спасает!».

Разбираемся дальше.

Из общей мощности, которую потребляет в нашем примере консоль, 17 Вт идёт на работу самой консоли с запущенным Fallout New Vegas c Ultra настройками. Остальные 13 Вт идут на быструю зарядку аккумулятора. Нужна ли нам в путешествии, такая мощность на зарядку аккумулятора? Можно обойтись и без неё. Начинаем подстраиваться под ситуацию, Ultra настройки графики переключаем как минимум на средние, ограничиваем количество кадров до 30, с 17 Вт энергопотребление консоли упадет примерно до 9 Вт. Если наш внешний аккумулятор будет выдавать хотя бы 12 Вт, то сама консоль перестанет терять заряд, разряжаться будет только банка.

Что у нас ещё есть в запасе...

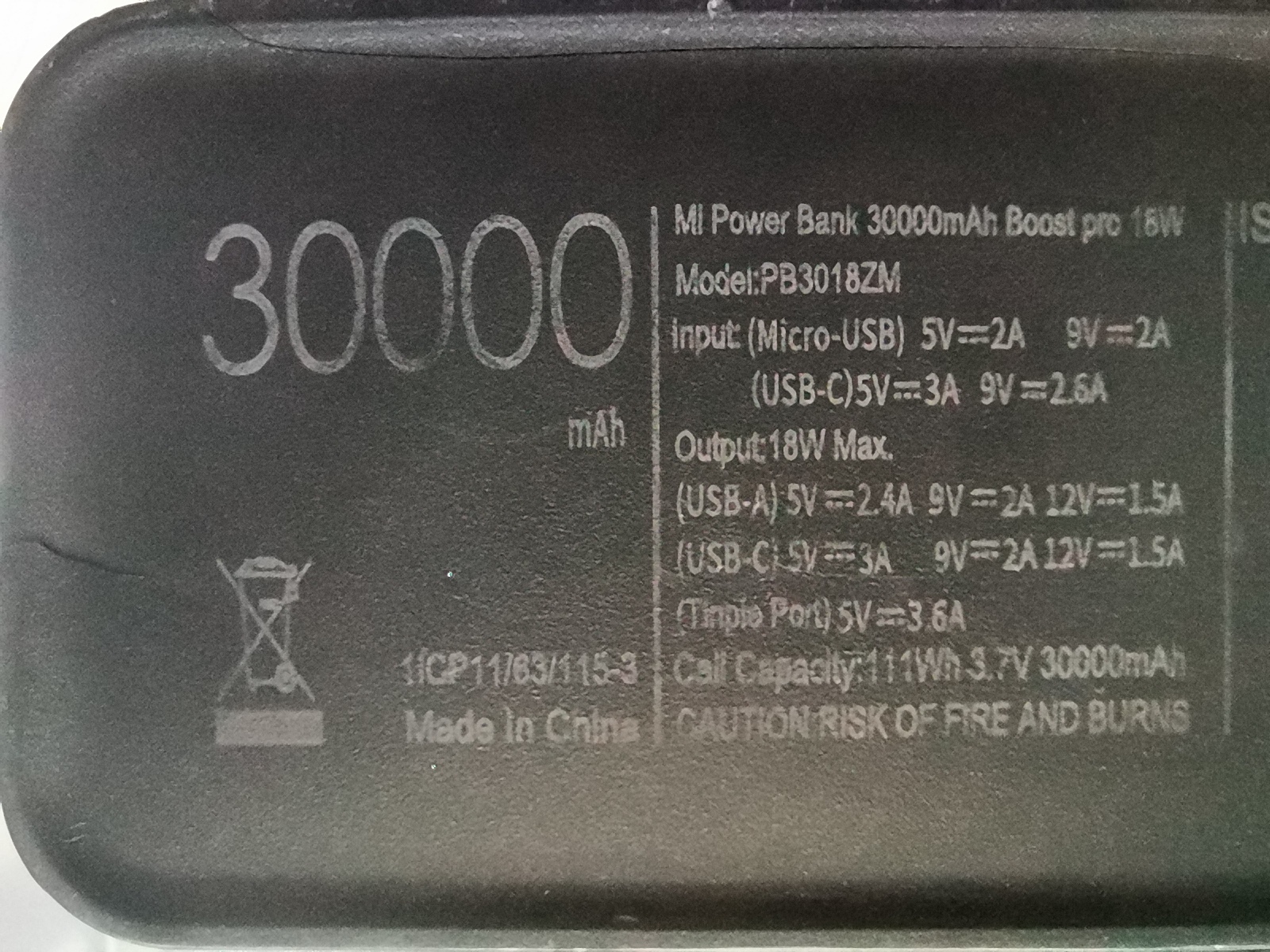

На этом внешнем аккумуляторе, производитель любезно указал, на что она способна, обещают 12 В / 1.5А (18 Вт) или 9В / 2А, что нам подходит. Проверяем.

Производитель не обманул, обещанный 18 Вт мы получаем, можно играть… а сколько мы сможем теперь играть?! Считаем.

Емкость нашего внешнего аккумулятора 30000 мА*ч при 3.7 В, надо пересчитать в Ватт-часы.

30 А*ч * 3,7 В = 111 Вт*ч.

Считаем, сколько энергии заберет дека

12В * 1,5 А = 18 Вт.

Считаем время, за которое банка разрядится:

111 Вт*ч / 18 Вт = 6.1 (чуть больше 6ти часов, с учётом потерь, будет ещё меньше)

Как то, очень быстро, основной аккумулятор 50 Вт*ч, при игре с заниженными настройками протянет 5 часов, а банка на 111 Вт*ч – 6 часов. Суть в том, что замер провозился в момент не полного заряда основного аккумулятора, когда он зарядится, то не будет забирать на себя больше половины. Проверяем

Берем 9 Вт, считаем - 111 Вт*ч / 9 Вт = 12,3 (12 часов)

Итого: 6 часов из первой части + 12 часов от этого внешнего аккумулятора = 18 часов беспрерывной игры Fallout New Vegas, этого достаточно на перелёт и ожидание в зоне вылета.

Не стоит забывать по характеристики кабеля USB-C. Вот пример кабеля, который не подходит для зарядки Steam Deck.

Надеюсь, пост, будет для вас полезен, с удовольствием прочитаю ваши замечания. Спасибо.
