Станок намоточный РНС-3.1⁠⁠

Всем привет! Небольшой обзор станка для намотки трансформаторов и дросселей моей разработки. Если Вам данный станок будет интересен, пишите в комментариях, я подробно опишу, как его сделать!

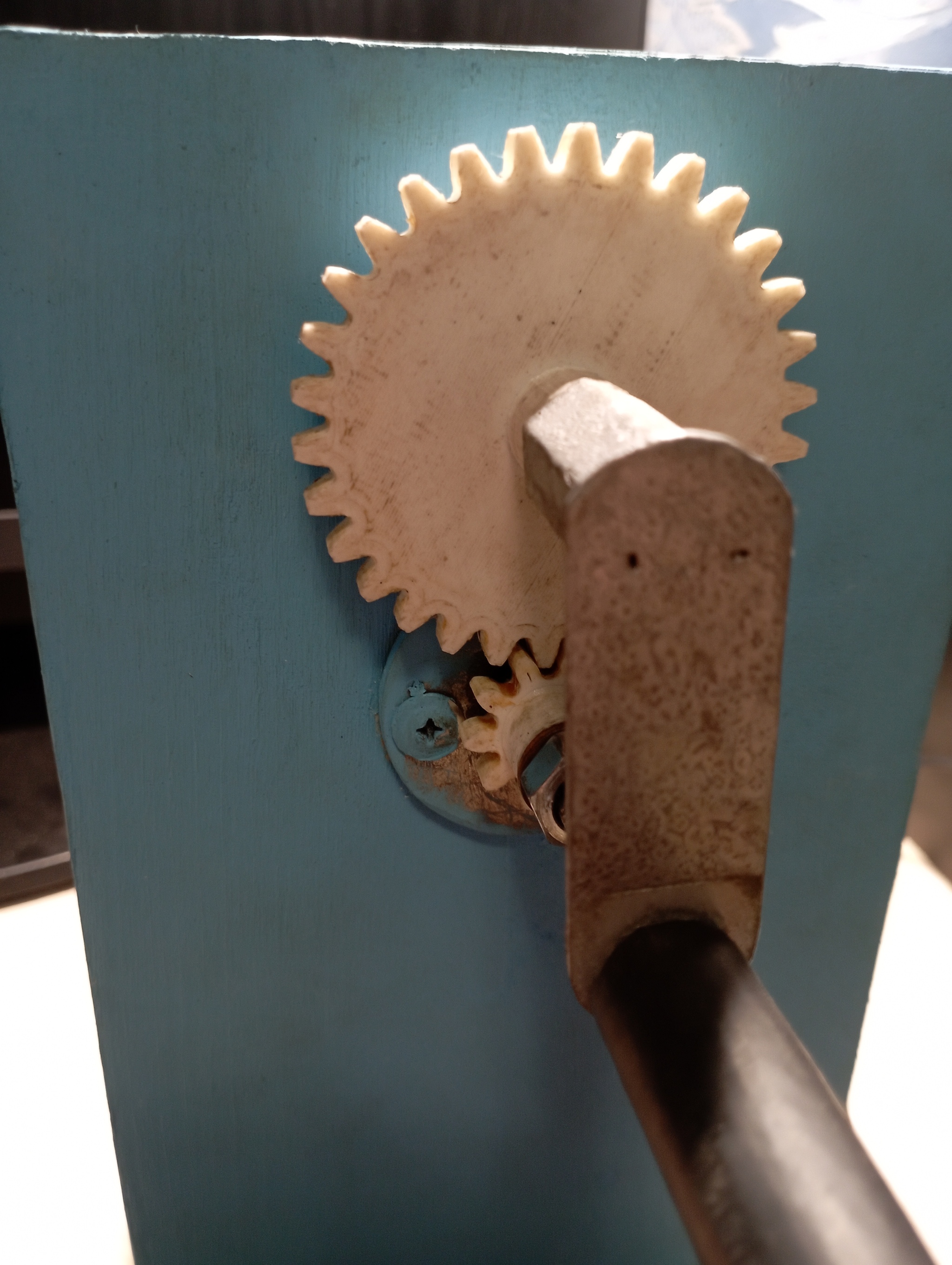

Привод у станка - ручной. Присутствует передаточный механизм, который повышает обороты в 3 раза. Но есть возможность использовать передачу 1:1, для более точной намотки. Также, основную ось можно крутить шуруповертом, для более быстрой намотки. Конечно, можно крутить и нижнюю ось, но мотать трансформаторы на более чем 2000 оборотов в минуту несколько неудобно.

Основная ось имеет общую длину 300мм. Изготовлена из шпильки м8. На ней располагаются: "блинчик" с магнитом, который необходим для подсчета витков; зажимы для катушек, между которыми эта катушка зажимается. Вспомогательная ось (та, на которой расположена большая шестерня) представлена болтом м8(он вроде как был м8*70, но впоследствии был укорочен). На шпильке и болте есть лыски, которые предназначены для крепления шестерен.

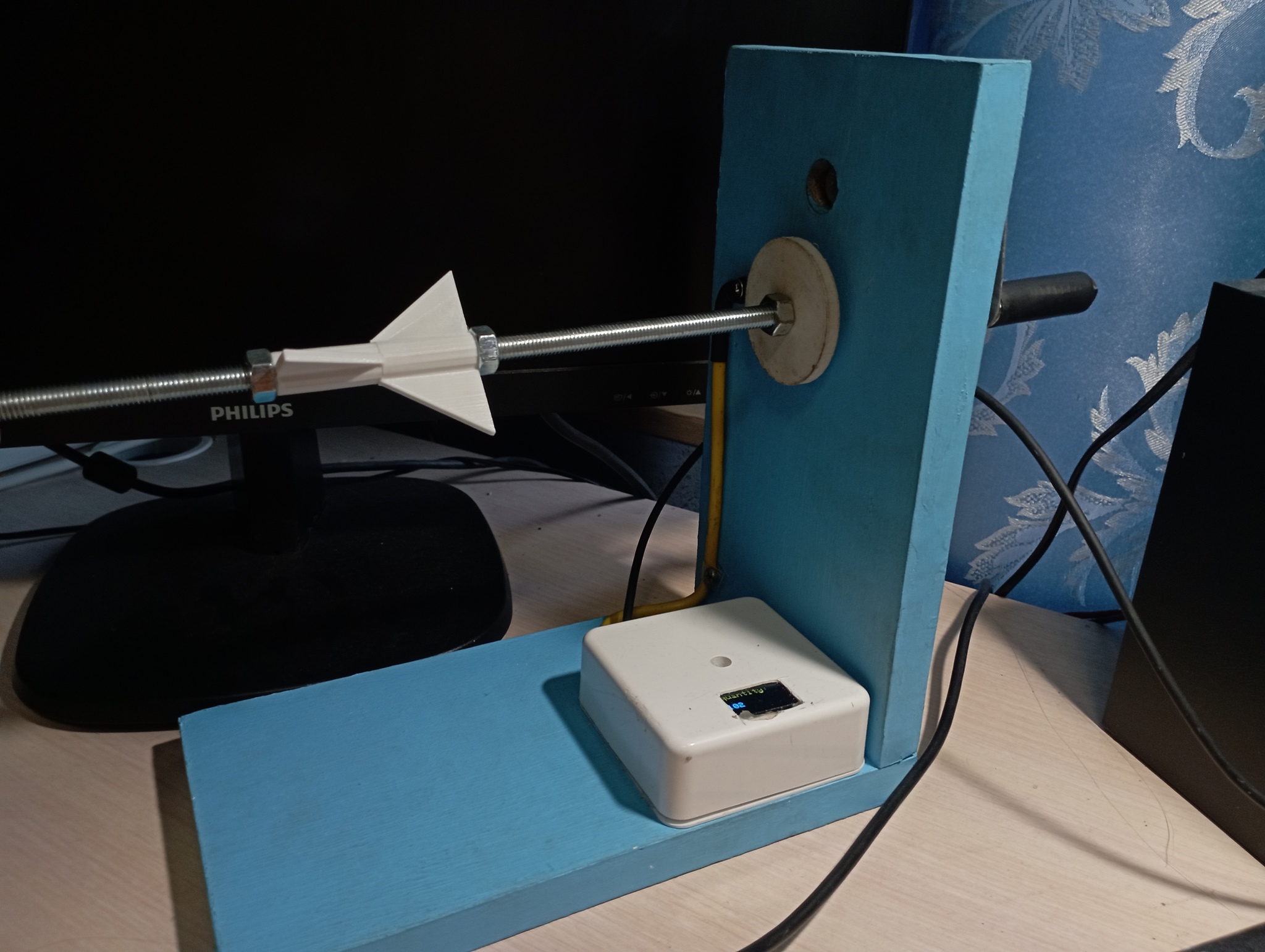

Счетчик витков - электронный, питается от зарядки для телефонов. Сама электроника представлена платой с микроконтроллером esp8266, oled дисплеем ssd1306 128*64 пикселя и датчиком холла SS41F. Благодаря датчику холла и магниту ведется подсчет витков, количество который выводится на дисплей.

На данный момент параллельно изготавливаю и разрабатываю станок с горизонтальным расположением осей (РНС-3.1Б), станок РНС-3.9(у него будет 3 скорости, в отличии от рнс-3.1, у которого их 2. В версии 3.9 будут: 1:1, 1:3, 1:9), станок РНС-4 ( у него будет другой корпус), а также подшипниковый узел.

А на этом у меня все. Всем до скорого!
