Спицовка колеса в 3 креста⁠⁠

Всем привет!

Сегодня я вам расскажем про спицовку колеса в три креста, точнее опишу один из методов. На мой взгляд, самый простой. Ранее описание этого способа я в интернете не видел. При спицовке другим методом велик шанс сделать ошибку, которая может привести к тому, что придется все переделывать.

Данный способ применим практически к любым колесам вело и мото техники, практически любого диаметра.

Почему практически? Потому что на некоторых не получится соблюсти 6 пункт, потому что нам не позволит жесткость спиц, поэтому придется сначала вставить все спицы, которые идут с "улицы" в центр, а потом начать спицовку.

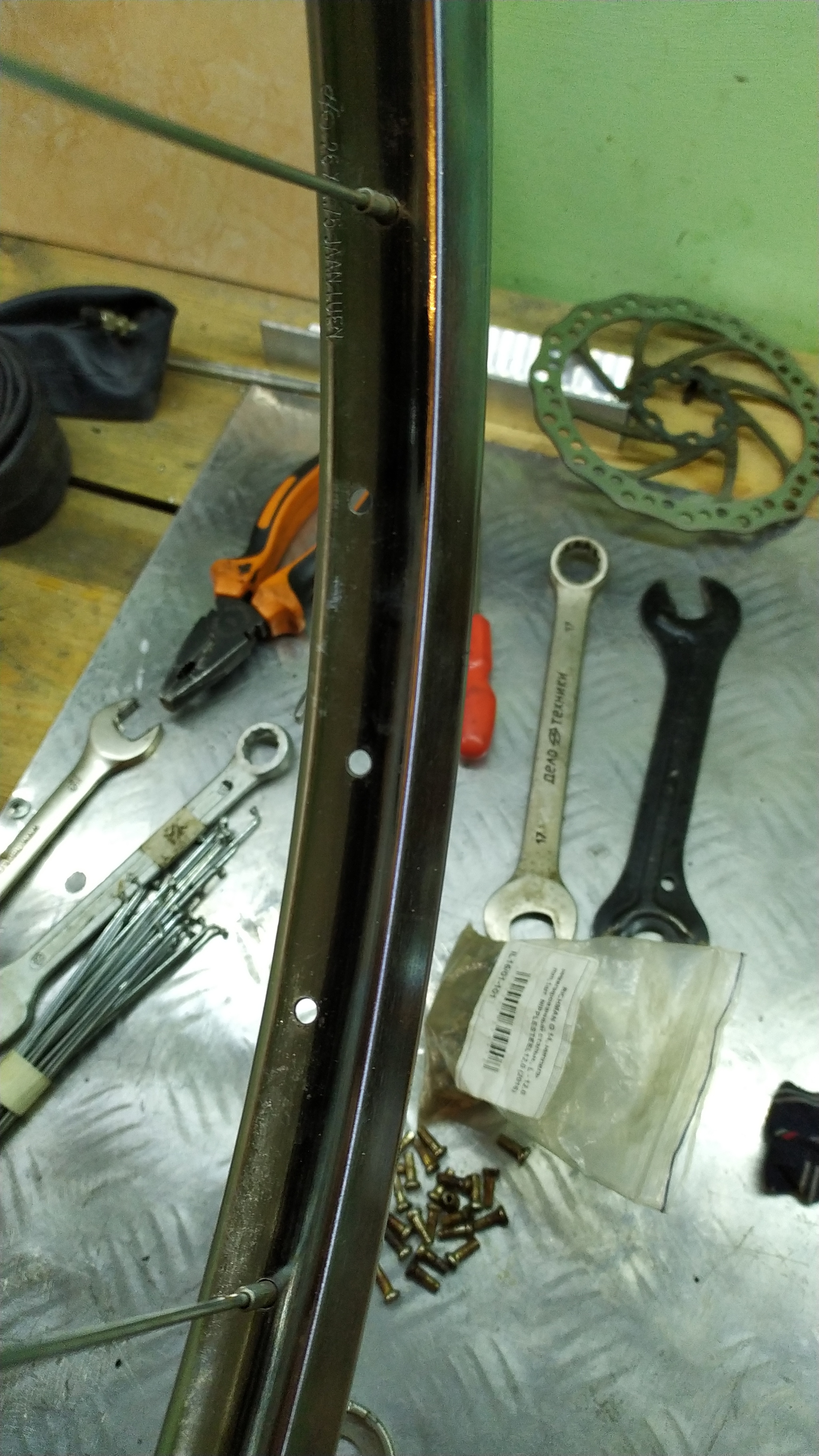

1) Для начала нам нужно взять в руки втулку и засунуть в любое, понравившееся отверстие спицу, просунуть ее нужно со стороны "улицы" к центру втулки. (Фото 1)

2) Затем, берём в руки обод и вставляем спицу в отверстие, в нем(не следует пытаться вставить спицу в отверстие под ниппель камеры :)).

На окончание спицы наворачиваем ниппель(головку).

Все, первый шаг сделан!

3) Далее пропускаем на втулке одно отверстие, по кругу и повторяем пункты 1 и 2, но с одним условием на ободе нужно пропускать 3 отверстия и вставлять спицу в каждое 4-е.

Также делаем с остальными спицами.

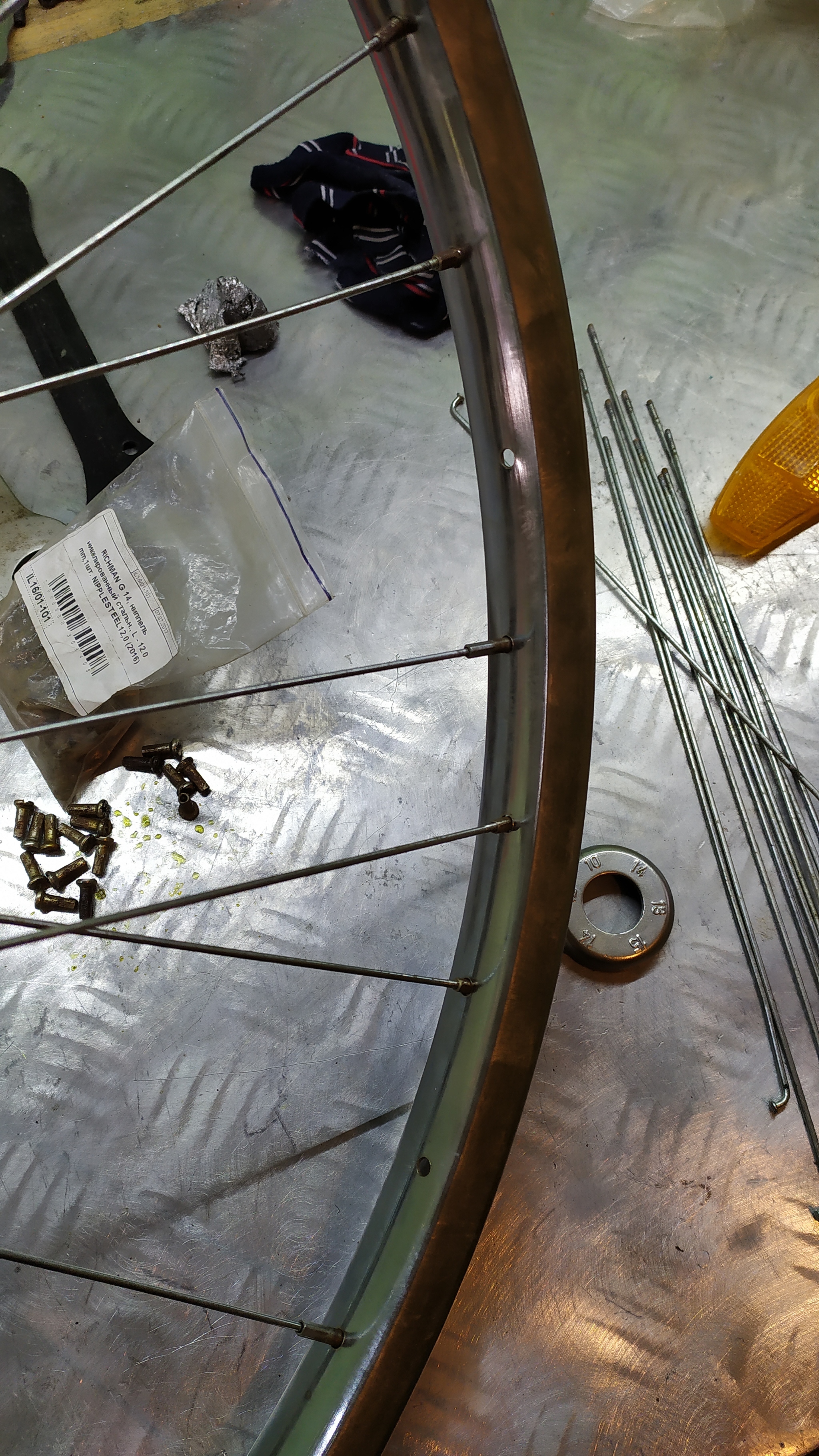

Должна получиться конструкция, как на фото 2.

! Внимание на многих ободах отверстия под спицы идут со смещением, по очереди, тоесть одно отверстие ближе к левому краю, одно ближе к правому и т.д., важно сделать так, чтобы заспицованная сторона втулки совпадала со смещением отверстий. В противном случае, вы просто не сможете выправить колесо после сборки, а если сможете, то долго такое колесо не проходит. !

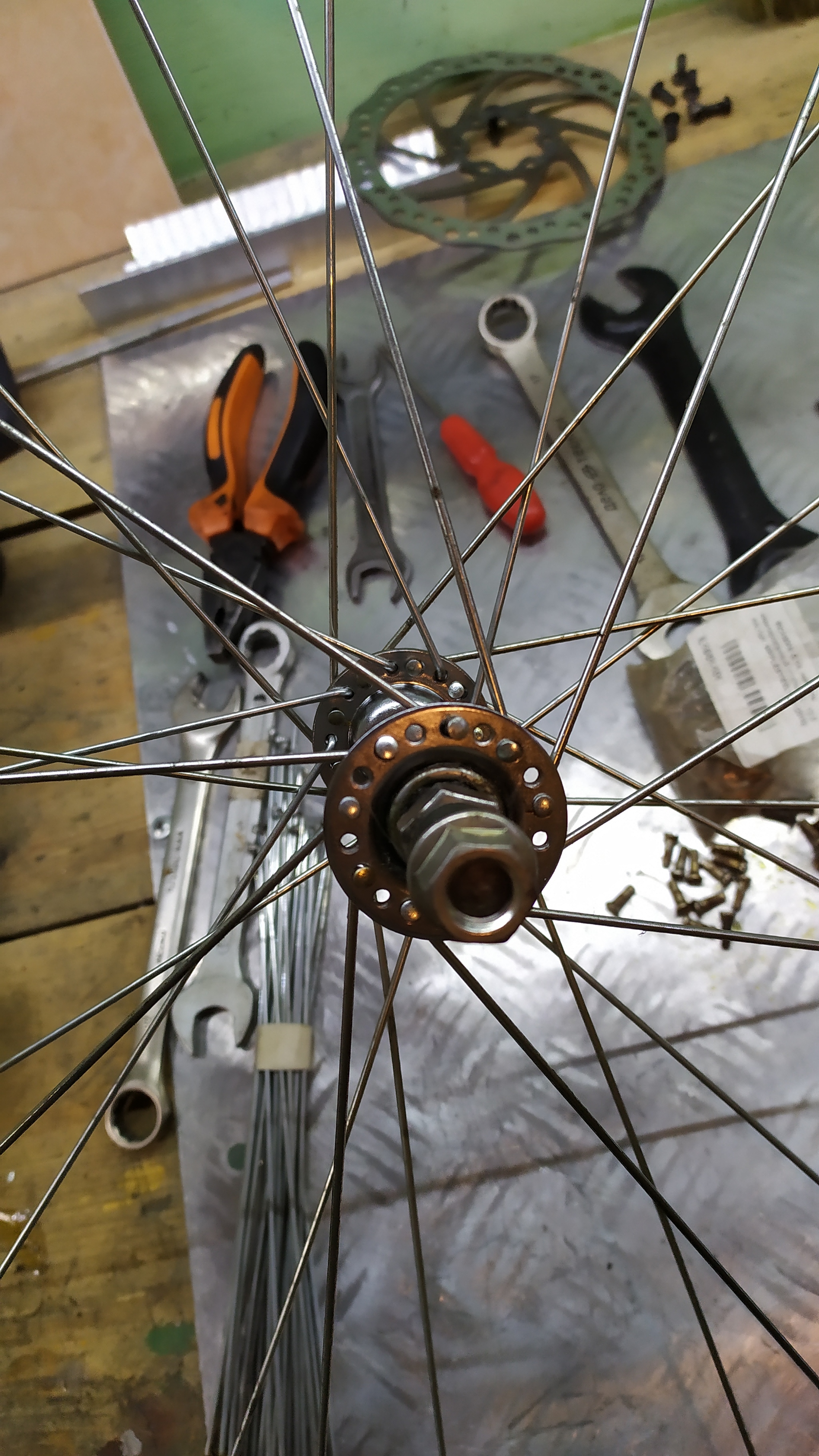

(См. Фото 3)

4) Вставляем спицу с обратной стороны втулки, от центра, на "улицу", а теперь внимательно смотрим, нам нужно получить 3 креста, для этого нужно соблюсти угол спицовки, без опыта это сделать сложно, поэтому, проще опять посчитать отверстия на ободе.

Спицы, которые соседствуют на фланце втулки, на ободе должны стоять в интервале 9 спиц друг от друга, с противоположным углом наклона.

(См. Фото 4)

! Важно, если у вас, на велосипеде установлены дисковые тормоза, то рекомендуется 2 первых креста делать с одно стороны спиц, а третий крест менять спицы местами, т.е. спицу, которая шла сверху, пропускать снизу, это позволит избежать нам возможного контакта спиц и калипера (суппорта). !

5) Заспицовываем эту сторону колеса до конца.

Должна получиться конструкция как на 5 фото.

6) Переходим на другую сторону колеса.

Опять повторяем п. 1, но с небольшой поправкой, спицу нужно вставлять под небольшим углом, так, чтобы она проходила над вторым перекрестием спиц на противоположной стороне колеса (фото 6).

7) Теперь повторяем п. 2, но также с небольшим условием, угол вставляемой спицы, должен быть примерно равен углу спицы на заспицованной стороне, с учётом смещения отверстий на втулке (фото 7).

Доспицовываем эту четверть до конца

Должно получиться, как на фотографиях 8 и 9.

8) Переходим к финалу.

По сути, повторяем 4 пункт, но опять таки с небольшим условием:

Для того, чтобы не перекосить втулку и не мучаться потом с тем, что чтобы навернуть ниппель не хватает пол миллиметра, рекомендуем сначала заспицевать три спицы по кругу, с пропуском по 2 свободных отверстия на втулке (фото 10).

После этого заканчиваем спицовку.

По идее, должно получиться то, что показано на последнем фото.

(Там не хватает одной спицы, потому что я заметили это только после того, как сделал фото, потом спицу добавил).

Ну, собственно все, если у вас изначально были правильно подобраны обод, втулка и спицы, то все должно получиться и вам остаётся только выправить осевое и радиальное биение, в простонародии убрать "яйца и восьмёрки".

P.s. прошу прощения за орфографию и пунктуацию.
