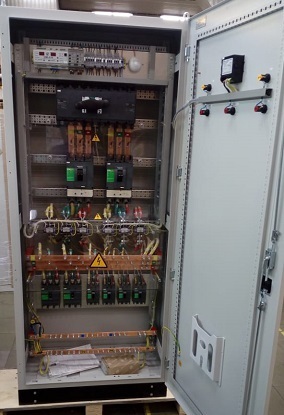

Вот такой шкаф собрали для кухни.
тк группы что через пускатель оборудование горячего цеха.
в конце рабочего дня повара выключают выключатель, тем самым рвут питание катушки.
эстетику прошу не трогать. Цель была заменить электрику до снятия карантина. Поэтому торопились.
Техническая критика приветствуется.
Собирали по опыту, не особо вдаваясь в ПУЭ.
Повар полезит выключать или включать и уебёт его все оголено!Он ведь не ЧУДО электрик как ты😂
..как я понял, нижняя ошиновка прописана в ТЗ - на ней "горячее" оборудование, которое нужно разом обесточить;
..на верхней - дежурный свет, холодильники и ОПС с интернетом (наверное)
Действуют нормы и правила (ГОСТы, ПУЭ, ТР, СП, ПТЭЭП), а чувак собрал хз. что и на пикабу спрашивает; чё как вам.
..в таком качестве я номиналы автоматов не вижу, но всякие жарочные шкафы и прочие мармиты/фритюрницы - 25-40А. ..гребёнка - 63А (при подключении с двух точек), короче - в данной компоновке нафиг не нужна. Тем более, что в шине полно незанятых отверстий.
Честно говоря не совсем понял зачем нижний ряд шин? Если не было ОСОБОГО требования, то экономия на материале около 10 000 руб. плюс место в шкафу. И почему автоматы запитали с шин, а не гребенкой? Автоматы 3-х фазные, перекос не грозит.....соединять проще.... Так же вопрос с питанием нижних шин через контактор. Зачем? Согласен с предыдущим автором...шина на рабочий ноль...лучше клеммные блоки от ИЕК. Опять таки освобождается место. И самое главное, не понял где заземление.
