Ртутнопонеде... Ретропонедельник №32. Звонок ЗМ-1 с ртутью
Очередной понедельник - добавляем новый экспонат в виртуальный музей советской бытовой техники. На этот раз экспонат прислан пикабушником @AlexValer4 за что ему огромное спасибо.

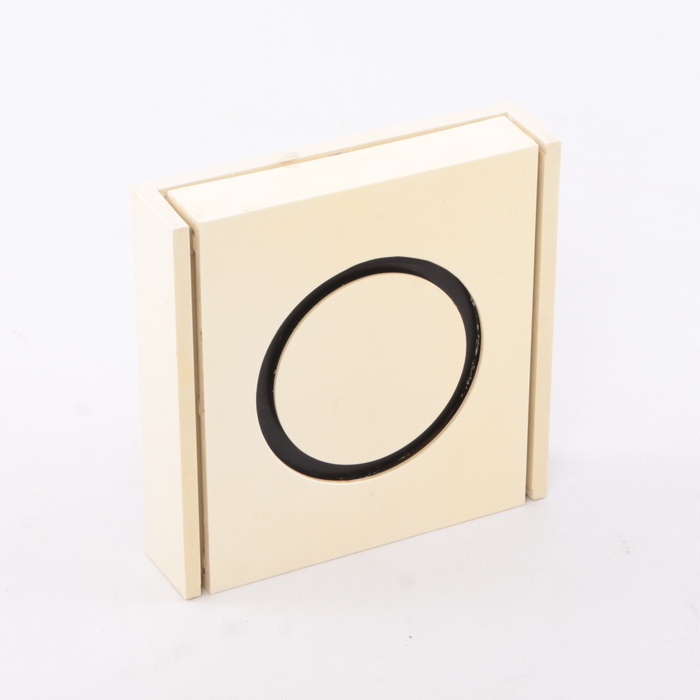

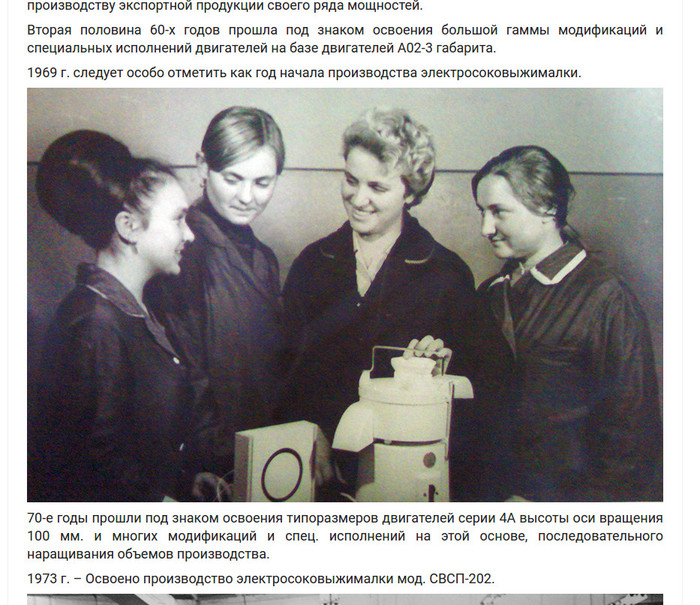

Звонок выпущен в 1970 году Могилевским заводом "Электродвигатель". Завод удалось опознать по клейму (МЭЗ в ромбике), а на сайте даже попалась фотография, где фигурируют товары народного потребления выпускаемые заводом - дверной звонок и соковыжималка.

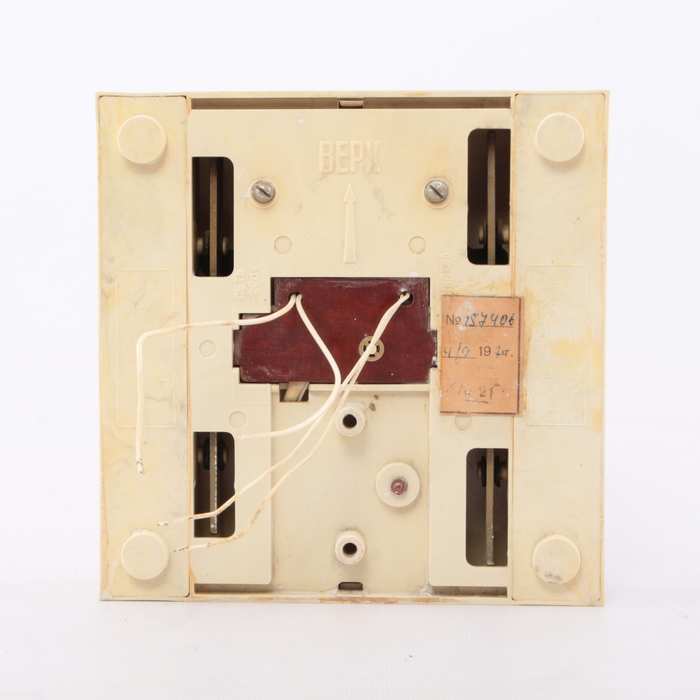

Для звонка строго важна ориентация в пространстве, поэтому на задней стенке есть метка "верх". Выходят две пары проводов - питание и на кнопку дверного звонка.

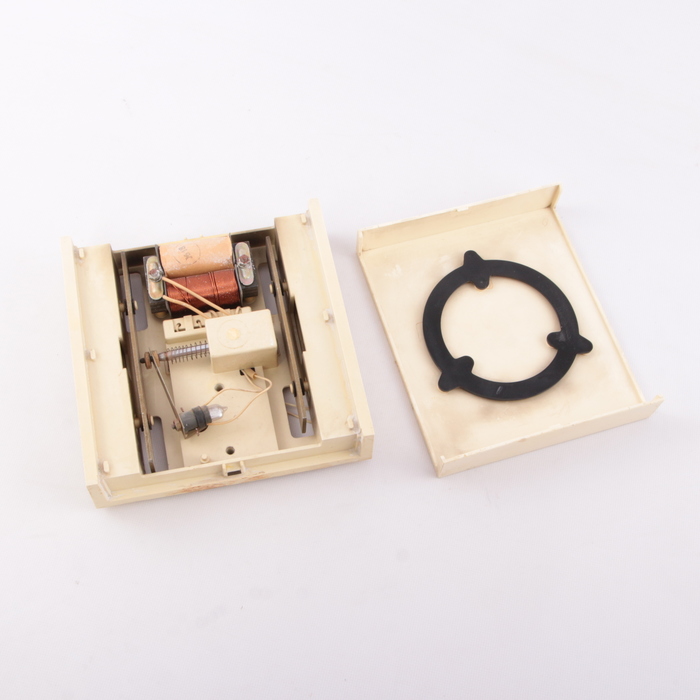

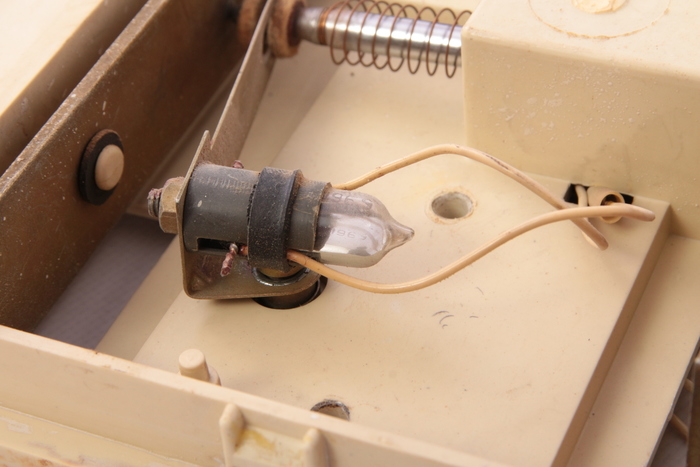

Если снять крышку видно внутреннее устройство. В глаза бросается ртутный прерыватель.
Когда звонок срабатывает - якорь электромагнита бьет по пластинке и ртуть перекатываясь в свободный конец колбы размыкает цепь, давая пружине вернуть все в исходное состояние. Схема сверхнадежная - ртутный прерыватель не сломается из-за того что окислились контакты, или наоборот из-за того что они залипли. На прерывателе указан год - 1969

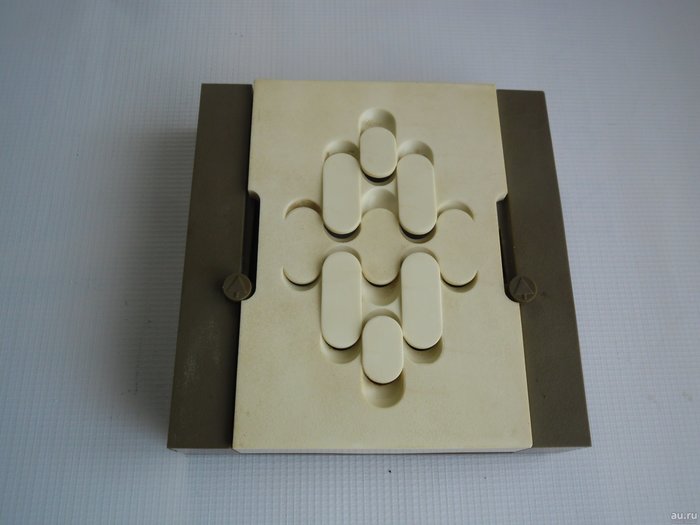

К сожалению закрепление колбы не самое надежное. Аналогичный по устройству звонок можно найти в интернете под названием "Меладычны", отличается лишь внешним видом и незначительными доработками.
Пост был бы не полным без видео с звуком: https://youtu.be/I1NOUuk4lwo
@SupportTech, не могу прицепить видео, аплоад проходит а потом сообщение "ошибка чтения мета данных из файла".
А какой у вас дверной звонок?) И можно ли найти в продаже среди засилия китайских дверных звонков отечественный?)
