Рисуем WiFi/BT сову⁠⁠

Как обычно вечером.. делать было нечего. Внезапно оказывается что на носу новый год, а у жены любящей сов(Катя привет *__*) на работе комп без сети, т.к. неустановленые личности ногой снесли USB "затычку" Wifi, и тут на глаза попался дохлый планшет.

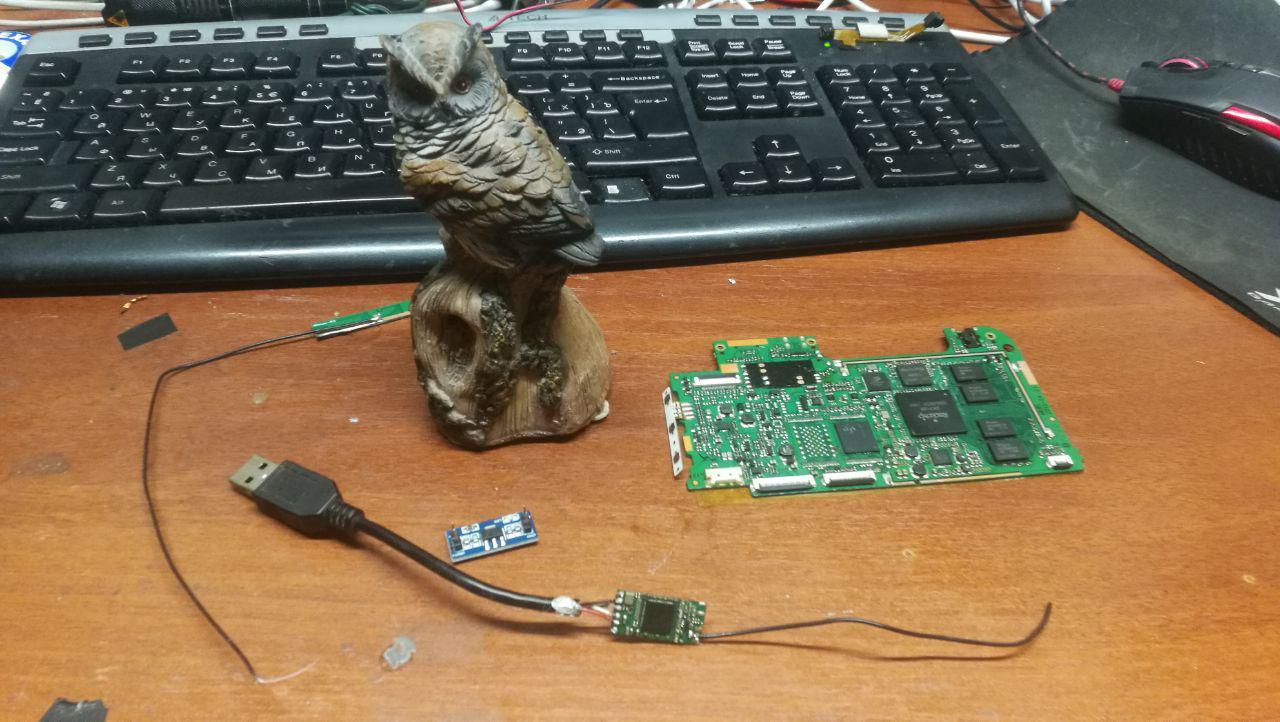

Решено, делаем подарок своими руками. Нам потребуется:

1) Сова китайская с пищалкой и дуплом - 1шт

2) Планшет дохлый - 1шт

3) Кабель USB от мышки - 1шт

4) Стабилизатор 3.3V - 1шт

5) Термоклей - пару палок

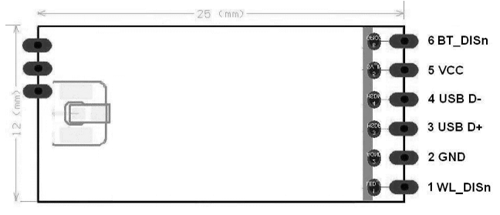

Смотрим примерную распиновку, слева - антенна.

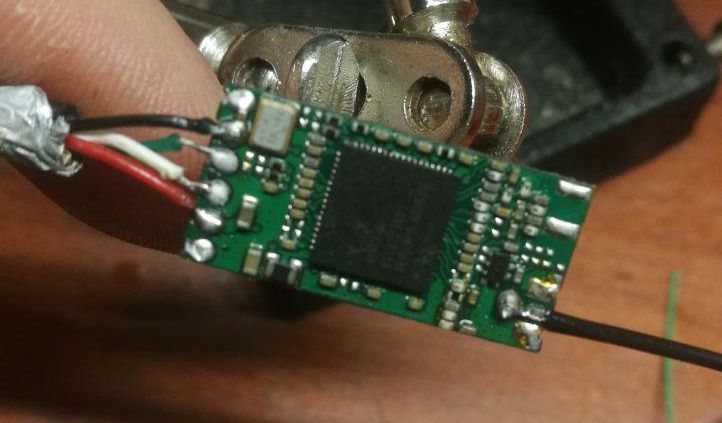

Подпаиваемся напрямую на тесты

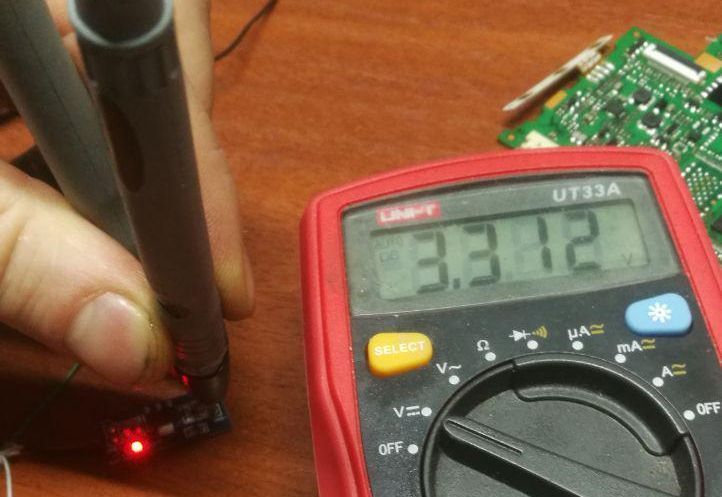

Втыкаем, работает, но т.к. у планшетных модулей питание 3.3, то с большой вероятностью, на 5V от USB модуль долго не проживёт, и у совы что нибудь подгорит. Поэтому достаем из широких штанин платку стабилизатора 3.3 и проверяем для начала её.

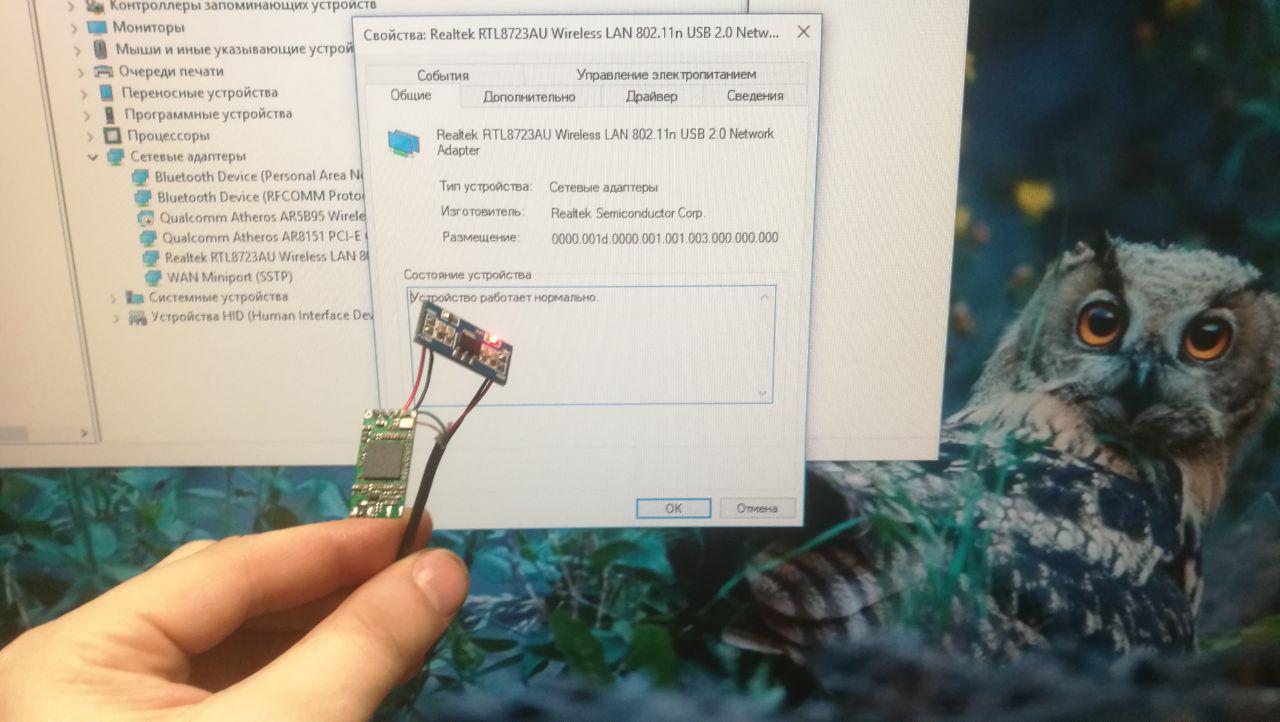

Собираем на соплях, в дальнейшем будет много их. Подключаем, ура совёнок сообщает, что устройство работает нормально.

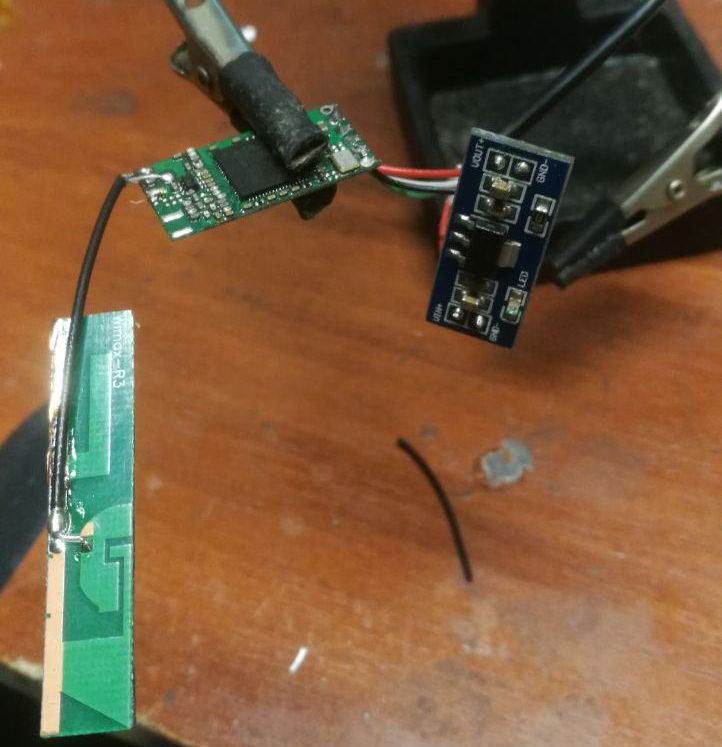

Добавляем антенну оторванную от какого то недобитого ноутбука.

Дальше фаршируем совиные потрАшки начинкой с соусом из термоклея, наличие дупла и светодиода на плате стабилизатора только на пользу.

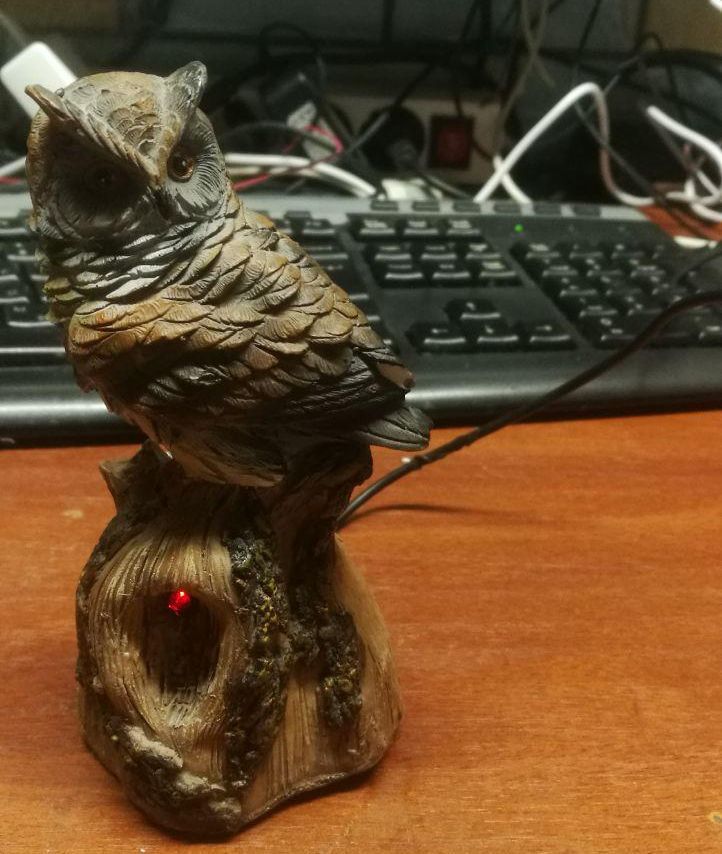

Проверяем всё окончательно и заклеиваем днище, дабы не вырвало в случае чего. WiFi сова готова и сигнализирует светом из дупла о готовности подключиться ^^

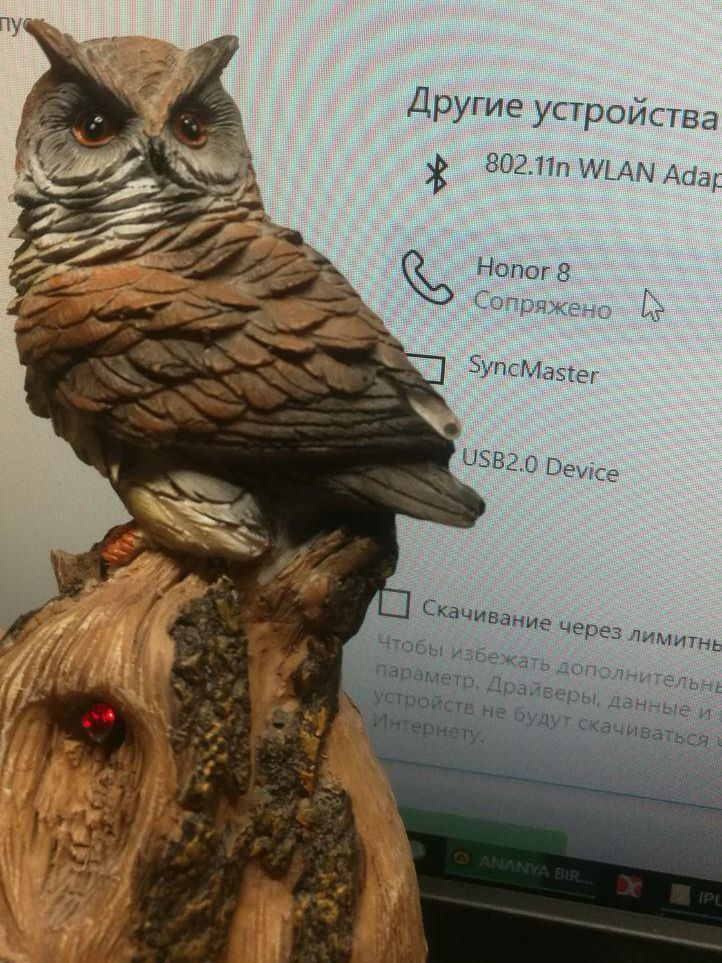

Ещё и BT работает, можно ещё к телефону подключиться)
