Ретропонедельник №207. Радиоточка "Воронеж"⁠⁠

Начинаем трудовую неделю с очередной порции исторической техники в виртуальном музее советской бытовой техники sovtech.su. Сегодня это радиоточка 0,25 ГД-III-2 "Воронеж". Выпускалась с 1952 Воронежской артелью «Универтруд». Радиоточки были популярны, потому что это простой и дешевый способ массово обеспечить население многоквартирных домов хоть каким-то радио. Радиоточка, в отличии от радиоприемника, очень простая - динамик, трансформатор и переменный резистор громкости. Простая надежная конструкция, у многих работали до конца 1990х.

Корпус - карболитовый. В принципе до 1960х особенно выбора полимеров не было, и корпуса делали из карболита

В пресс-форму засыпался порок из наполнителя, фенол-формальдегидной смолы. Далее он прессовался, нагревался - смола полимеризовалась и через некоторое время вынималась деталь. Из-за этого процесса у всех корпусов есть уклоны, иначе деталь не вынуть, на фото в профиль видно.

Карболит хоть и хорош эстетически, термостоек и вообще имеет много приятных свойств, он весьма хрупкий. Если радиоточка упадет на пол, то вполне может расколоться. (Если будете такую клеить, добавьте в клей наполнитель в цвет карболита, да хоть размолотые детали от похожих изделий - так будет заметно лучше, чем просто склеивать эпоксидкой)

В качестве наполнителя часто использовалась древесная пыль, поэтому "отполировать старый корпус" - плохая идея, станет только хуже. Если он просто потерял блеск - то используйте микрокристаллический воск. Если поверхность совсем матовая - можно покрыть тонким слоем лака.

Передняя поверхность покрыта радиотканью - это акустическая ткань, рыхлая для прохождения звука, но в то же время эстетически заряженная. На фото видно, насколько плачевно ее состояние. Даже если радио хранилось пол сотни лет в хороших условиях, и ткань не порвана, часто она весьма запыленная, и из-за света потеряла прочность, и попытка почистить ее скорее всего приведет к новым разрывам. Благодаря @AthosLaFere можно представить как радиоточка выглядела с целой тканью:

Задняя стенка типовая для тех лет - просто картон. Этикетка утрачена:

Фото из интернета:

Углубления заполнялись золотой краской

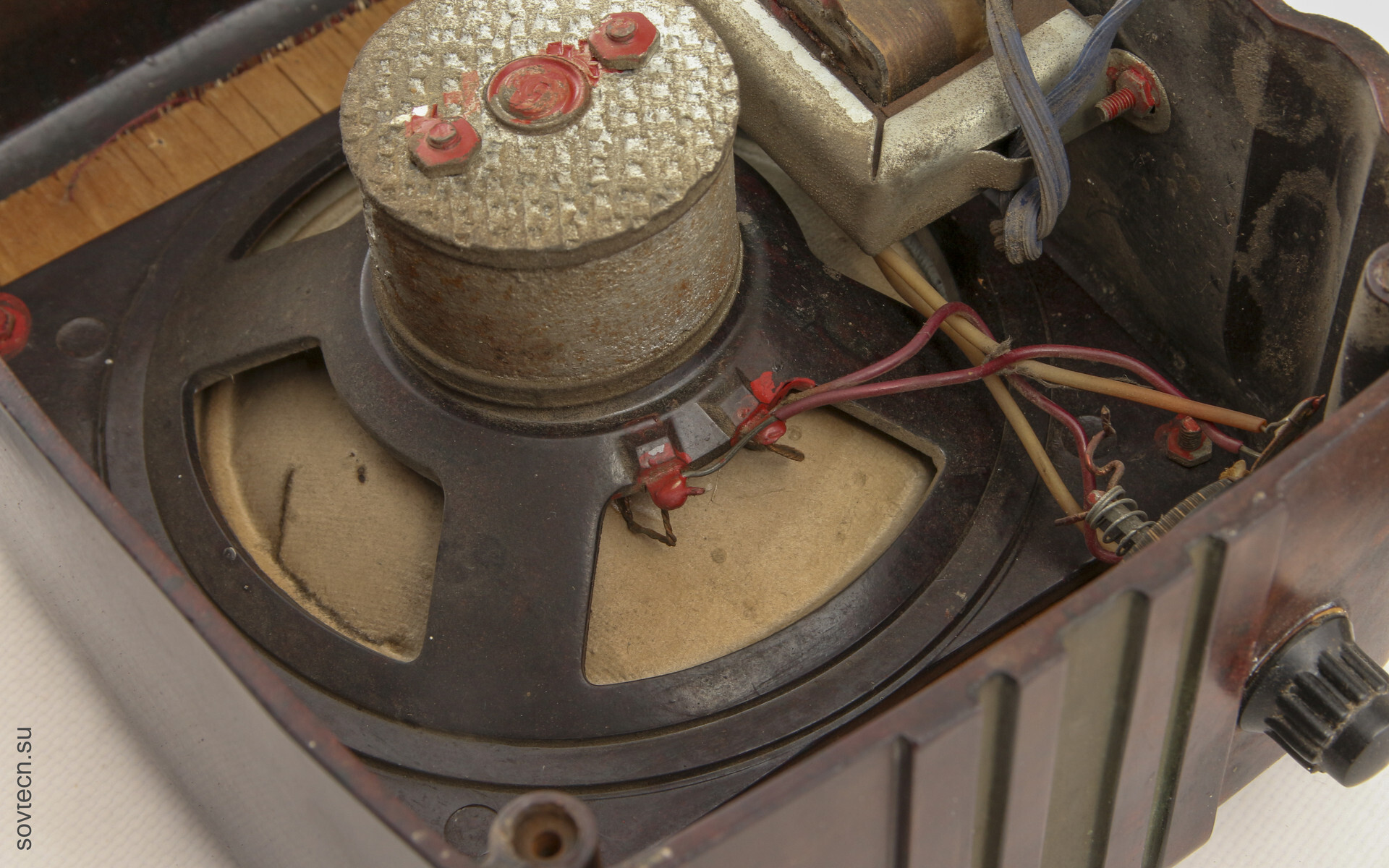

Корзина динамика тоже пластиковая. Тоже интересная деталь - резистор регулировки громкости во вторичке трансформатора.

Предполагаю, что сделать такой резистор было проще, чем надежный углеродный переменный резистор на 47К.

Радиоточка прямоугольной формы, и у меня была мысль вставить в нее ЖК экран, я даже подобрал у китайцев подходящего размера. Мне показалось интересным - радиоточка по сути медиацентр 50х. а тут в том же корпусе сделать медиацентр, но уже с современными плюшками - ютубом, интернет радио и т.д. Но лень победила. Зато сделал другую штуку для оживления радиоточек, но про нее расскажу позднее, когда как следует протестирую.

Благодарю пикабушника @AthosLaFere, за помощь в обработке фото!
