Ретро-обзор персонального компьютера МК88 1992 года⁠⁠

Здравствуйте уважаемые читатели.

В этой статье хочу поделиться с вами информацией об интересном, на мой взгляд, отечественном ретрокомпьютере МК88. Рассказать и показать его подключение и включение, а также описать проблему, с которой мне пока не удалось справиться. Обратная связь важна, может, и получится совместно отгадать загадку загрузки.

Под катом детальные фото компьютера, его периферии, фото и видео включения.

Добро пожаловать!

Итак, по порядку.

Информация относительно персонального компьютера МК88, а также софт, есть на двух ресурсах: тут и тут.

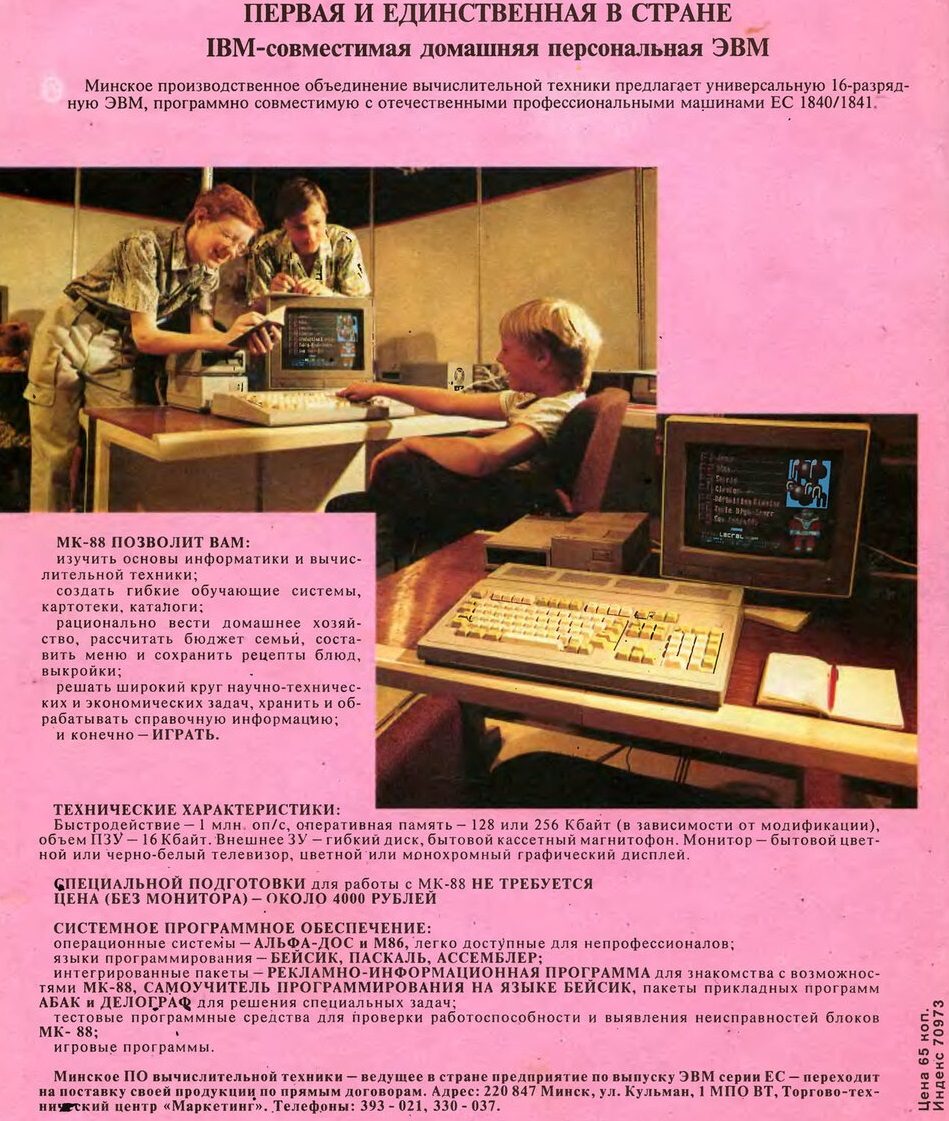

Печатная информация «того» времени выглядела так:

Технические характеристики МК88 следующие:

• Процессор: 16-ти разрядный КР1810ВМ88.

• Размер ОЗУ: — 256 Кб.

• Внешняя память: — накопитель на гибком магнитном диске объемом 360К, либо бытовой магнитофон.

В качестве устройства вывода, можно использовать видеомонитор, либо бытовой телевизор (как в нашем случае).

А теперь к конкретике исполнения нашего экземпляра.

Шильдик с упаковочной коробки выглядит так:

❯ Системный блок

Сам компьютер в настольном исполнении выглядит следующим образом.

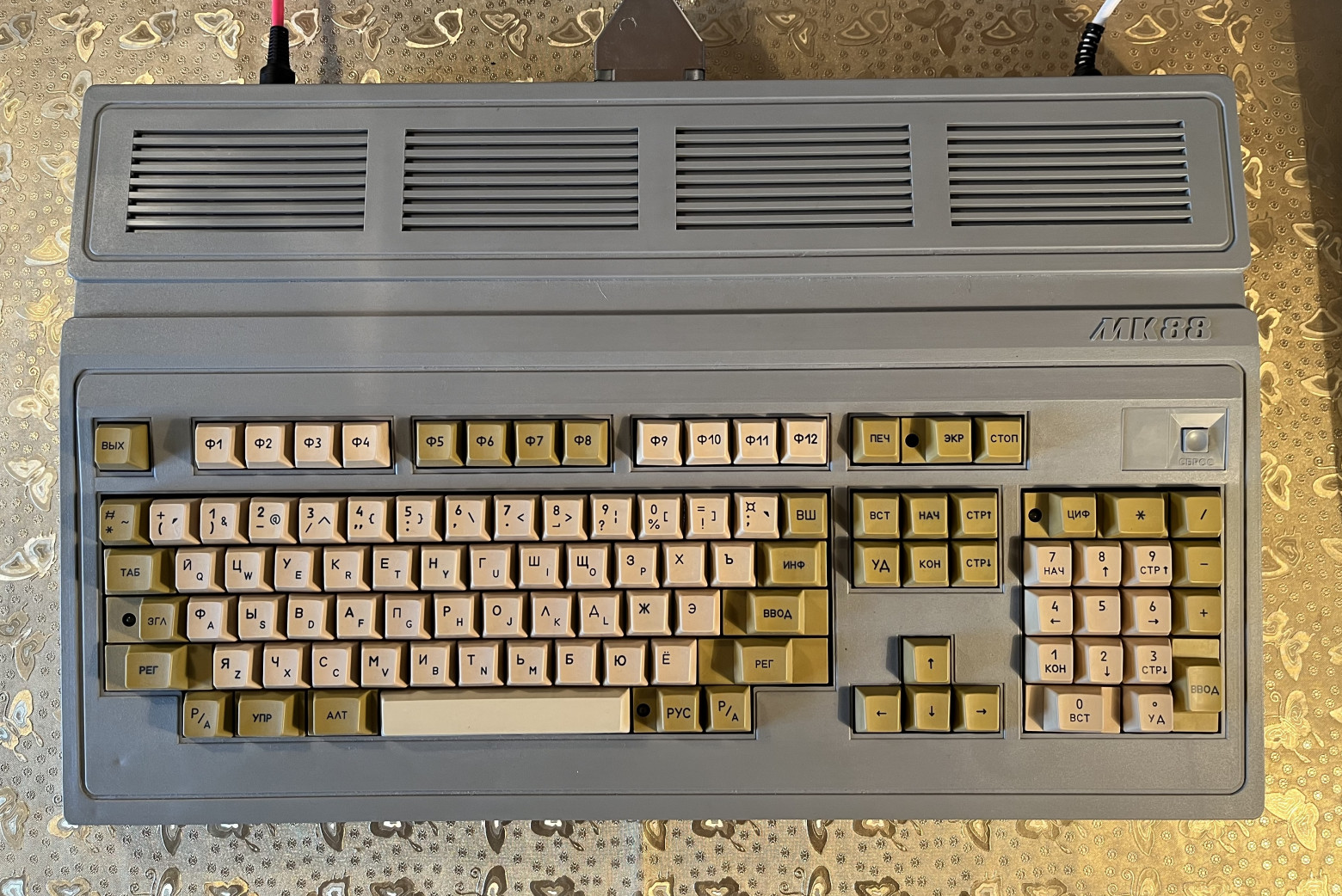

Лицевая сторона:

Мы видим полноразмерную, герконовую клавиатуру (звук геркона я определил на слух), и кнопку сброса в правом верхнем углу.

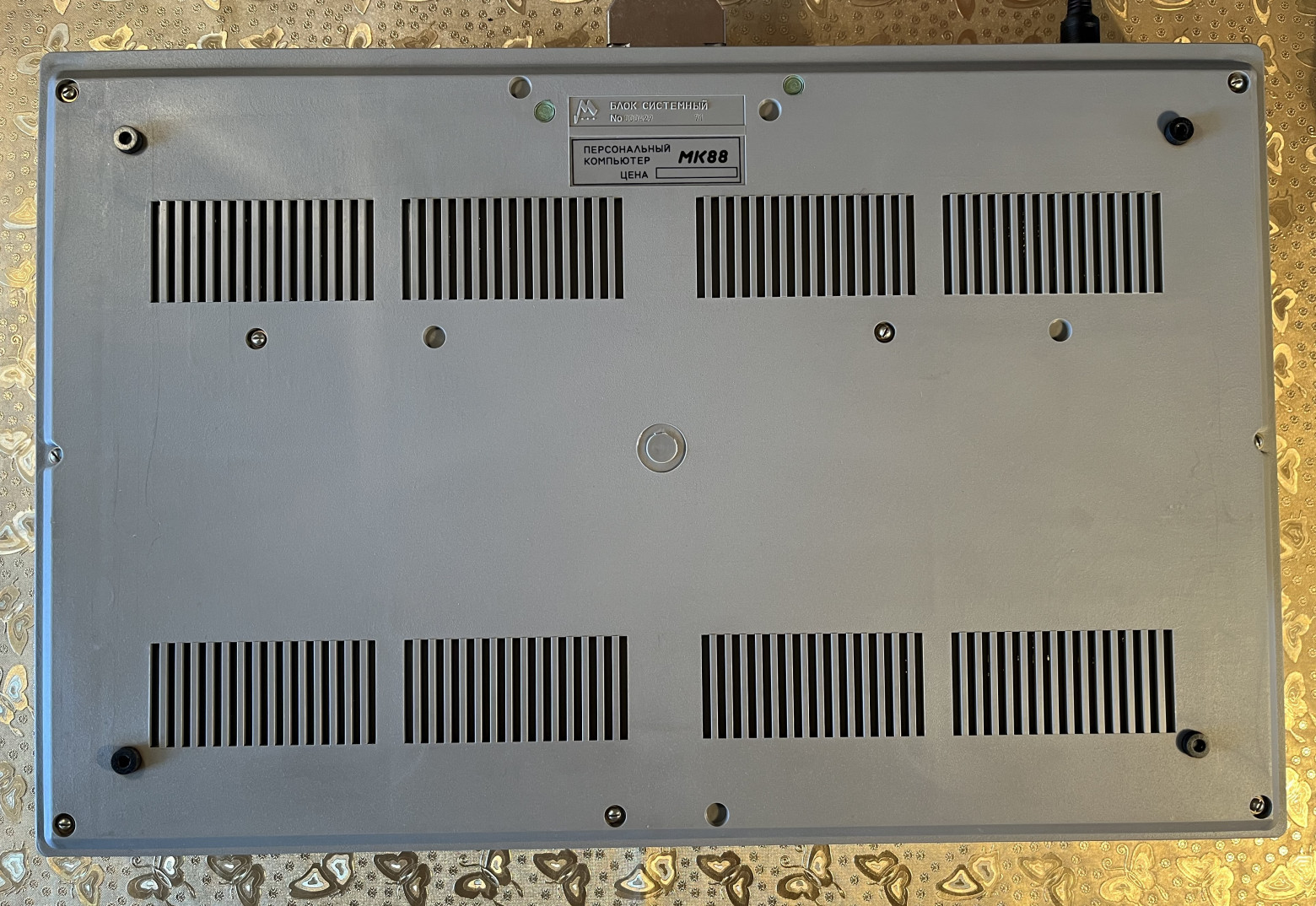

Тыльная сторона:

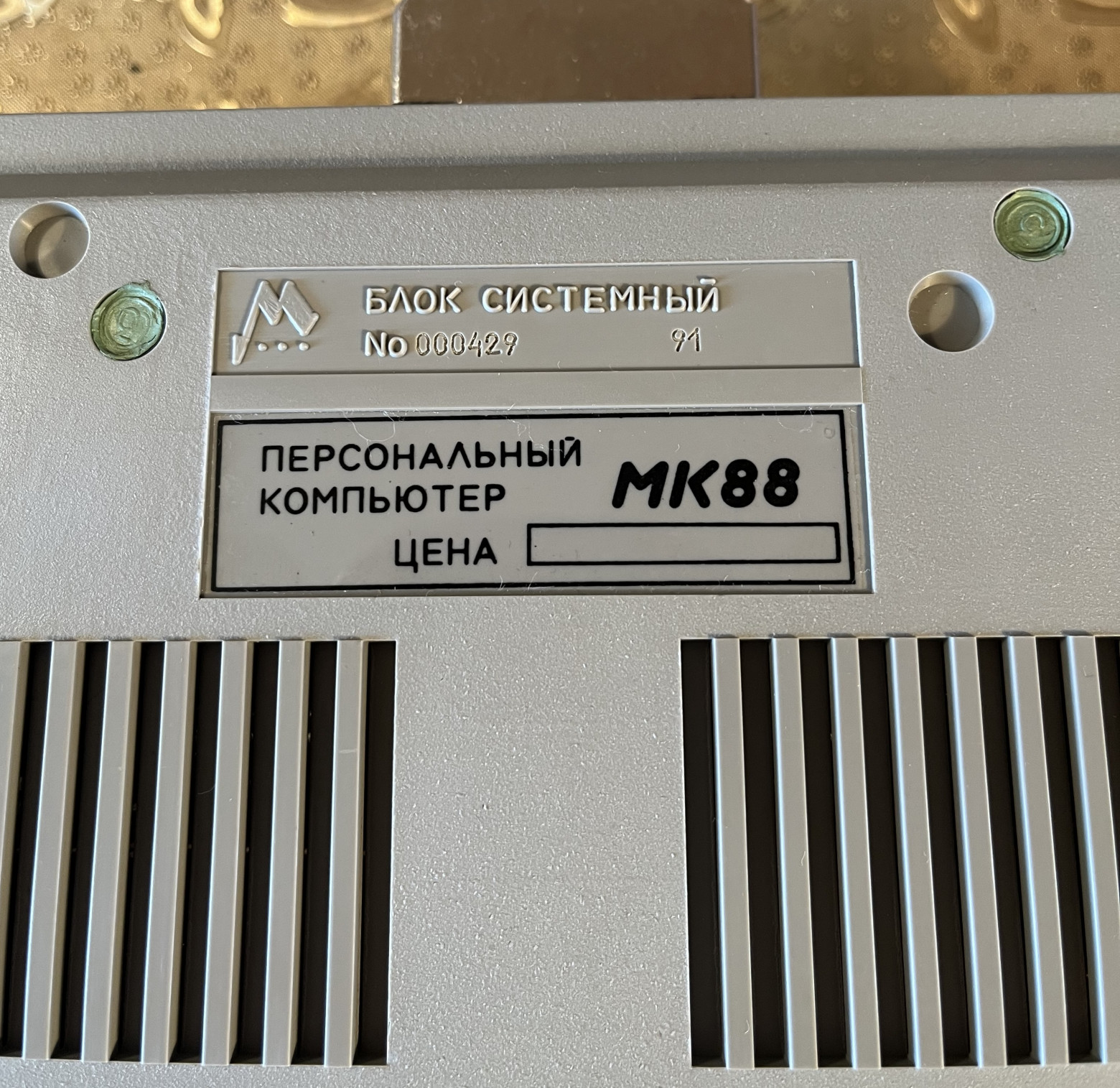

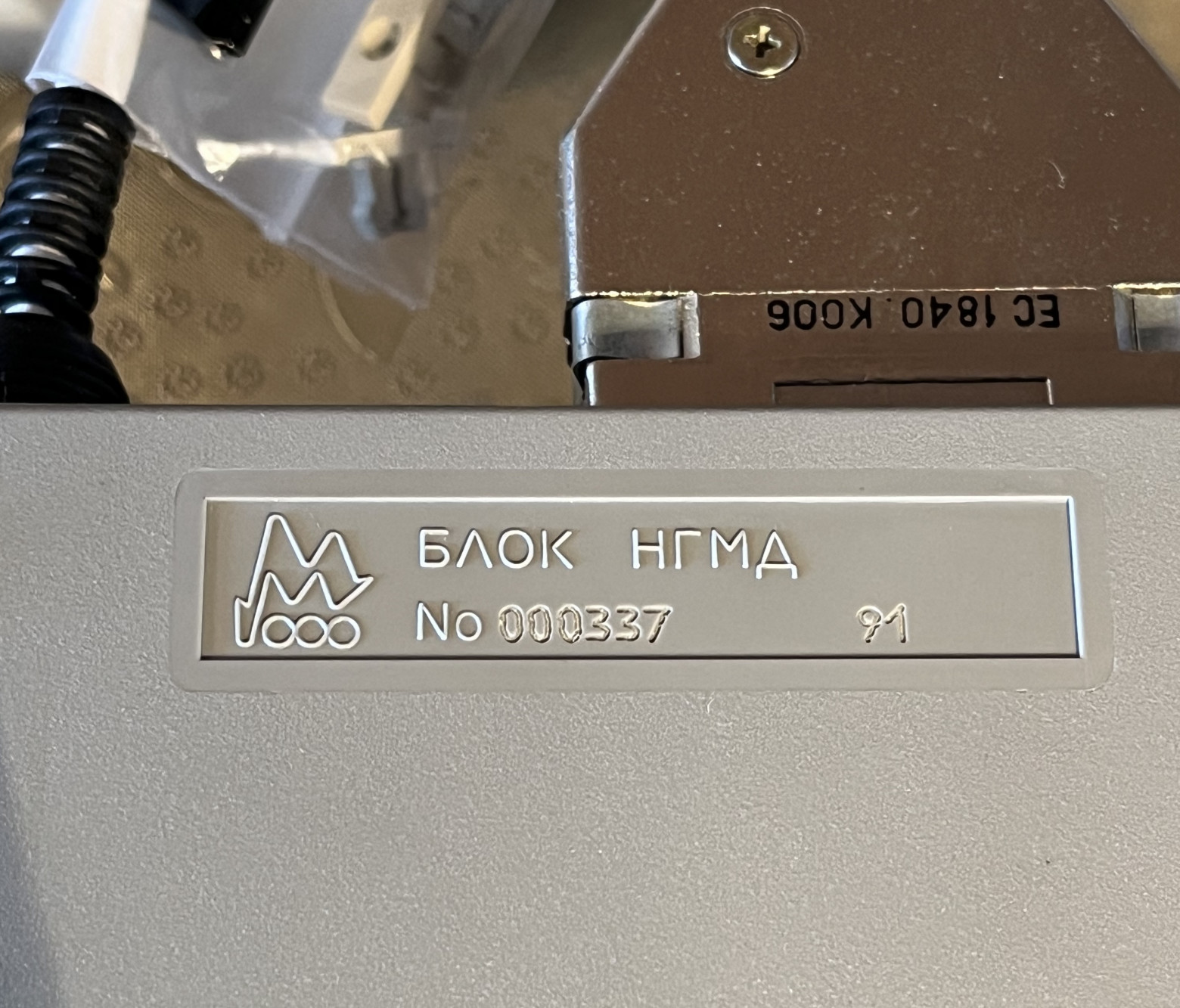

Тыльная сторона может представлять интерес с точки зрения наименования, даты производства и серийного номера. Не знаю, сколько экземпляров персональных компьютеров выпустил завод, но этот имеет номер 429, то есть, скорее всего, произведён в начале славного пути. Дополнительно отмечу, что остальные составляющие: блок питания имеет серийный номер 335, дисковод НГМД — 337, тоже выпущены в начале «линейки».

Конкретная ревизия для меня загадка. Исходя из предпосылок: объём ОЗУ — 256 Кб, наличия комплектного дисковода и присутствия монитора (информация о нём есть на наклейке коробки, но сам монитор мне не достался) — это МК88.03. Если присмотреться на фото, можно увидеть, как «01» исправлено на «03».

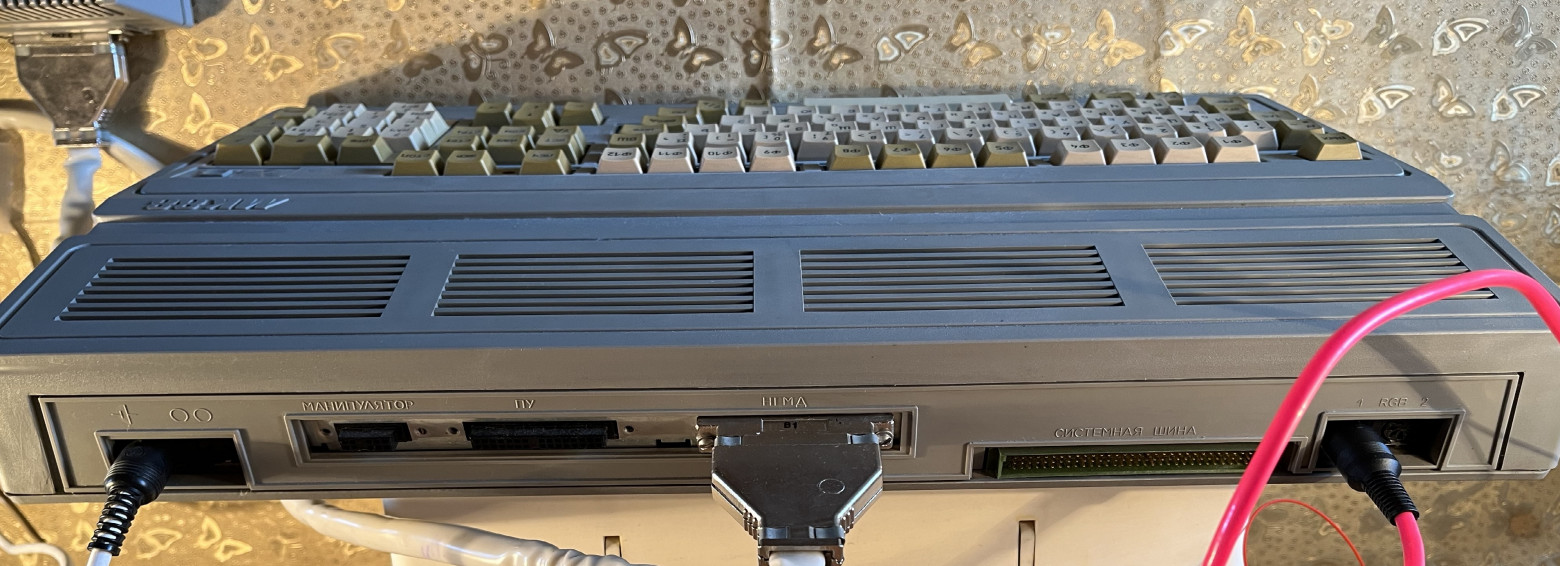

Задняя сторона системного блока имеет следующий вид:

Слева — направо разъемы:

1. Питание;
2. Магнитофон (накопитель на магнитной ленте);
3. Манипулятор;
4. ПУ (внешние периферийные устройства);
5. НГМД (накопитель на гибких магнитных дисках, дисковод);
6. Разъем системной шины;
7. и 8. Разъемы для подключения телевизора, видеомонитора.

К сожалению или к счастью, корпус на заводских пломбах, заглянуть внутрь возможности нет. Минус в том, что имеющийся объём оперативной памяти составляет всего 256 Кб, возможность нарастить до вожделенных 640 Кб ограничивается этими самыми пломбами. Ну а плюс состоит в том, что компьютер попал ко мне в состоянии, весьма близком к новому. Фактически он новый — «капсула времени», прямо в полиэтилене, да ещё и из первой половины первой тысячи выпущенных экземпляров. Поэтому пломбы оставляем, до поры до времени.

❯ НГМД

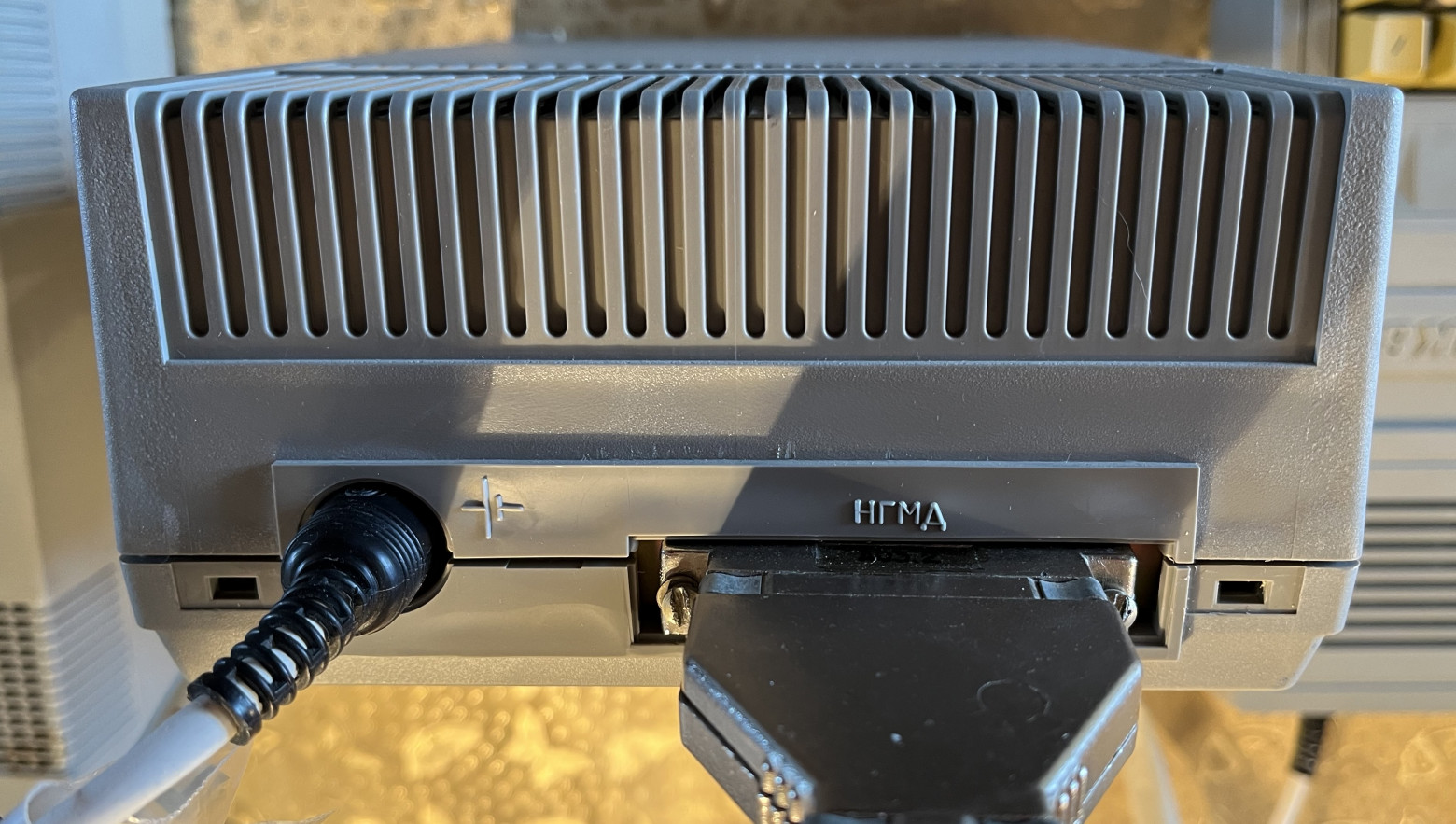

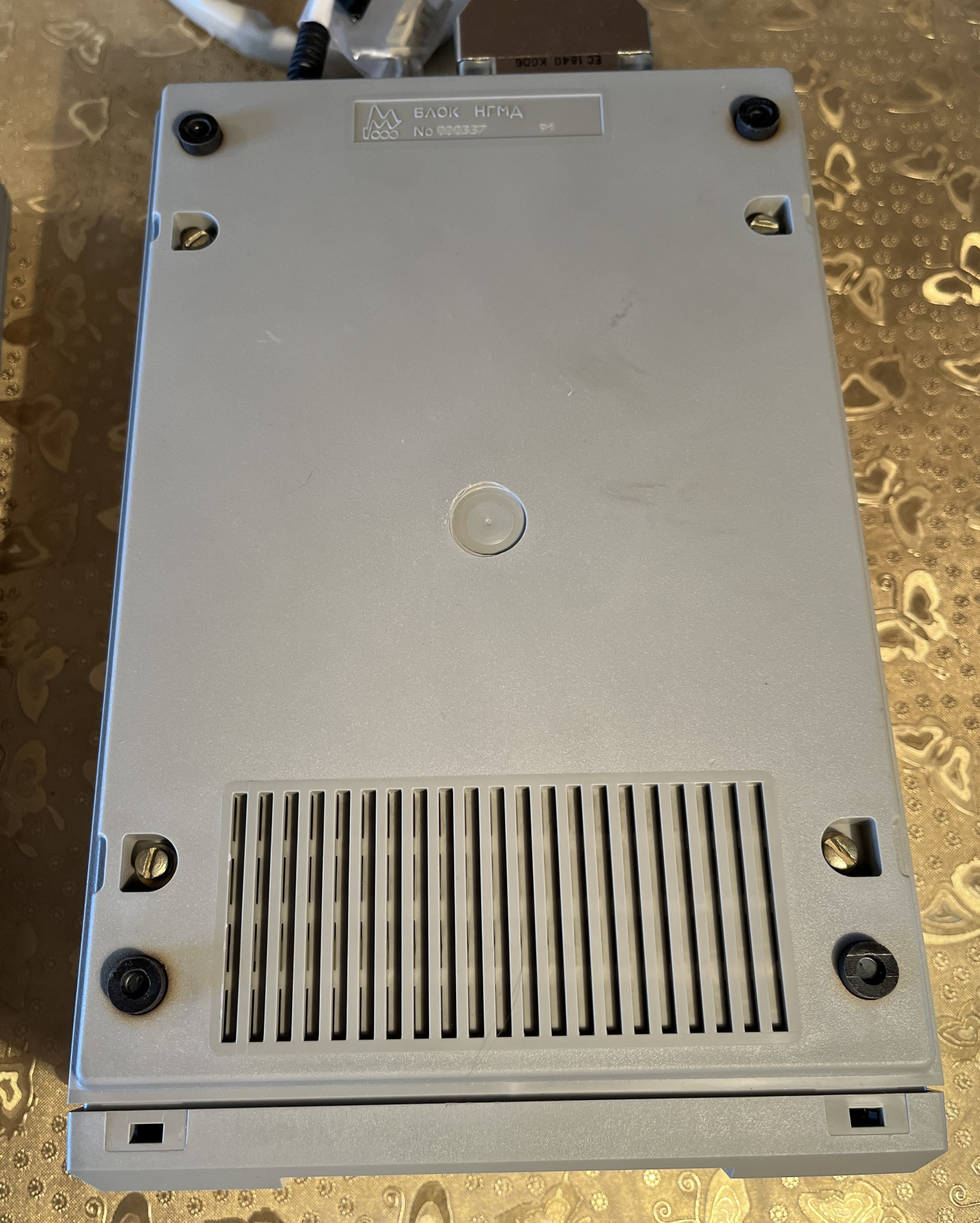

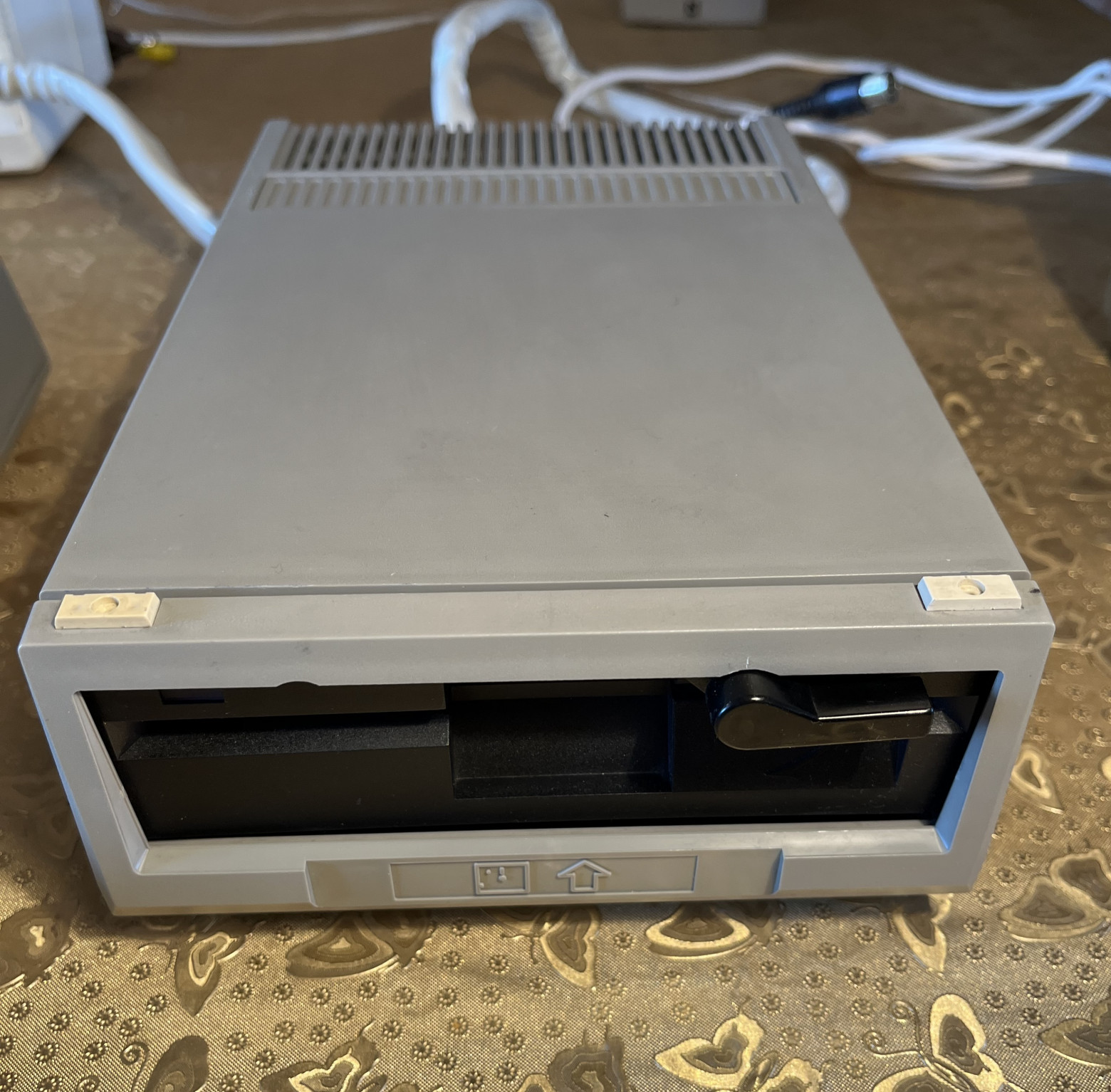

Далее внешний накопитель. Выглядит он так:

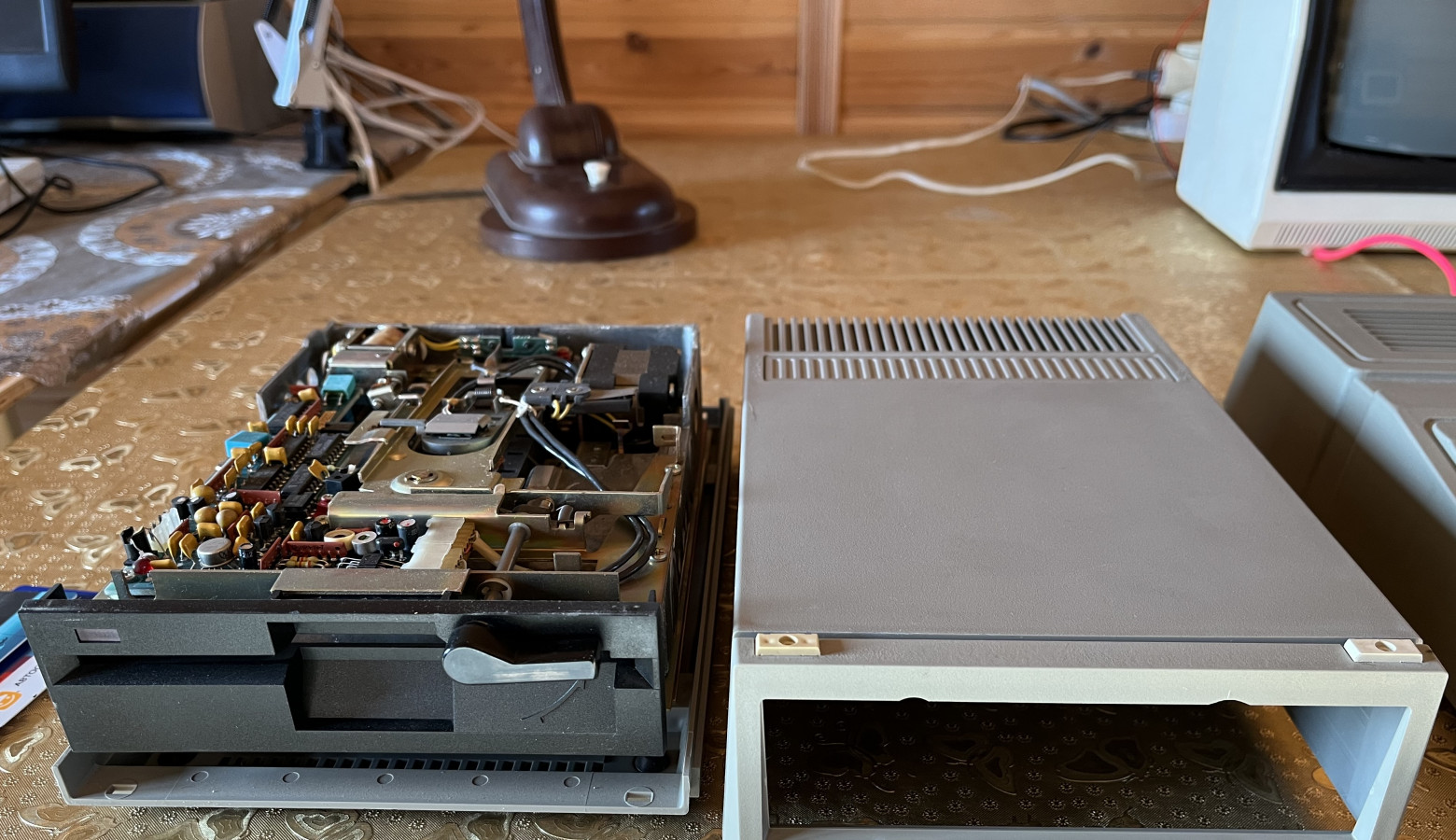

Так как пломбы отсутствуют, то мы просто обязаны заглянуть внутрь:

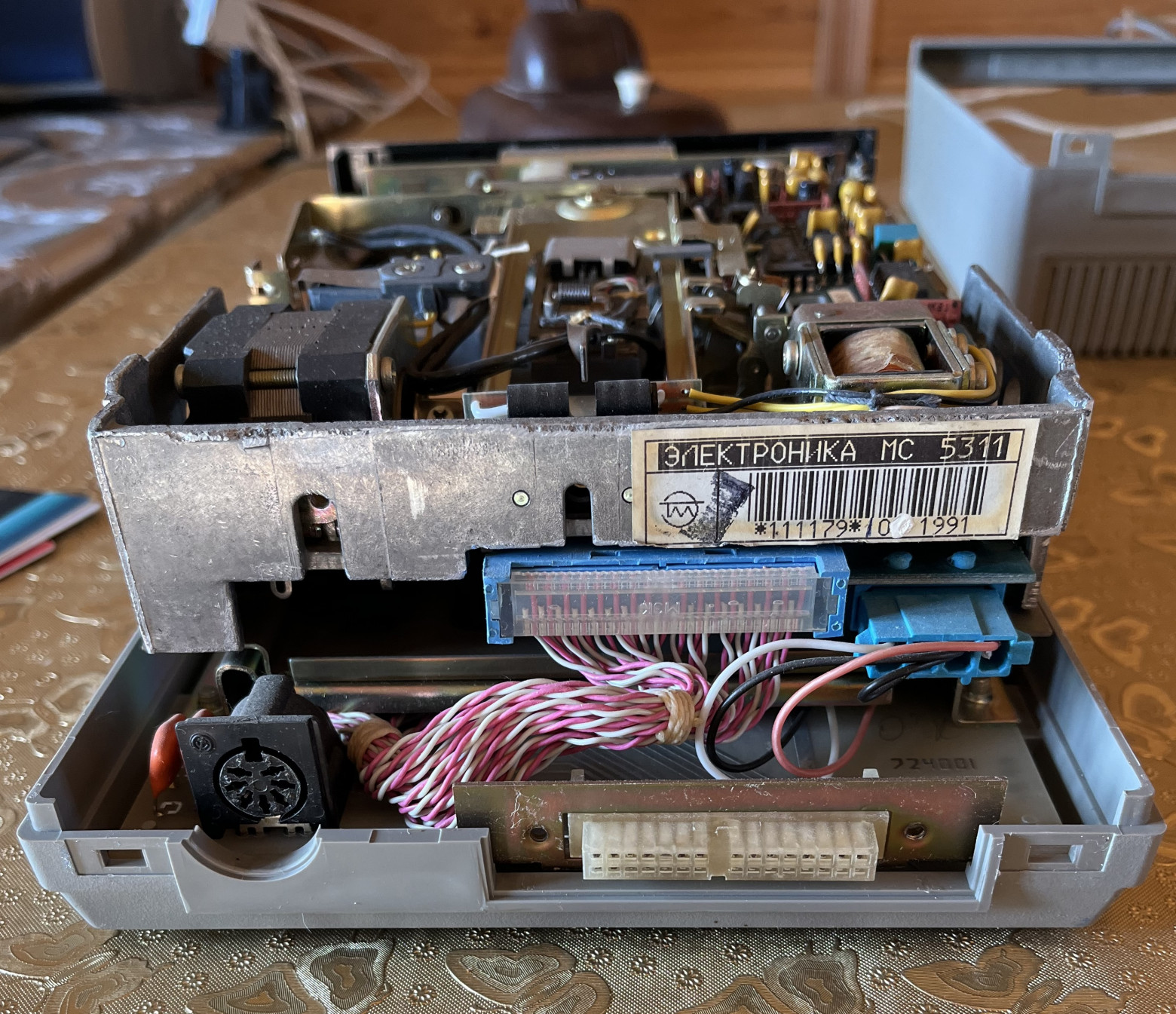

Мы видим отечественный дисковод «Электроника МС 5311». Это 80-ти дорожечный, весьма распространенный дисковод прошедшего времени.

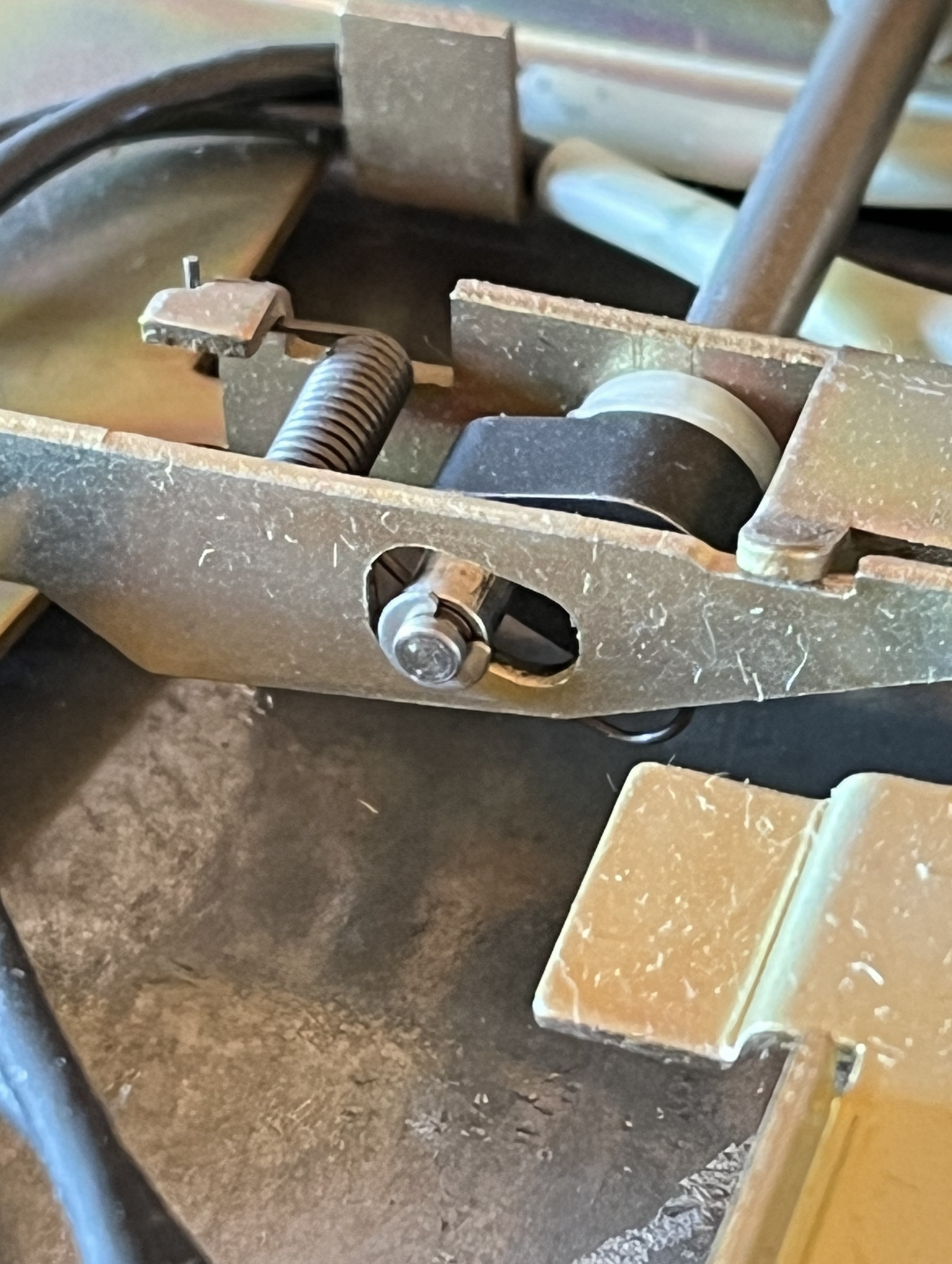

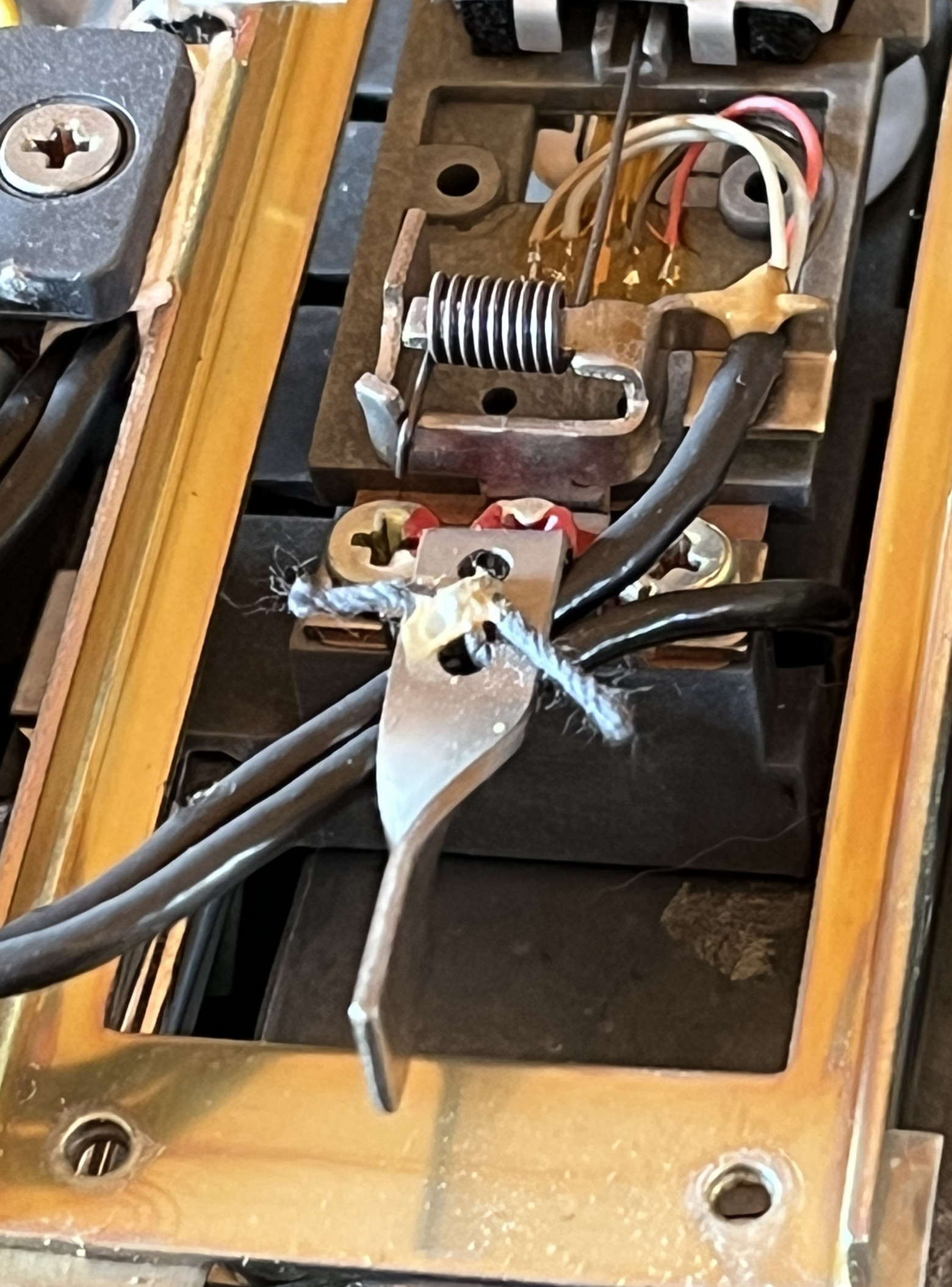

Немного детальных фото. Заботливо завязанный узелок:

Почему акцент на этом узле? Помнится, в бытность компьютеров ZX Spectrum от частого использования прорезь, в которую помещается ролик, была весьма изношена от частого использования задвижки. Представляете, металл срабатывался от интенсивности использования. Так упоенно играли в игры в детстве. Поэтому до сих пор я обращаю на это внимание.

❯ Блок питания

Прежде чем включать компьютер в сеть, я размышлял: правильно ли будет включать его после столь продолжительного времени, не проведя ревизии блока питания, ведь компьютеру 34 года.

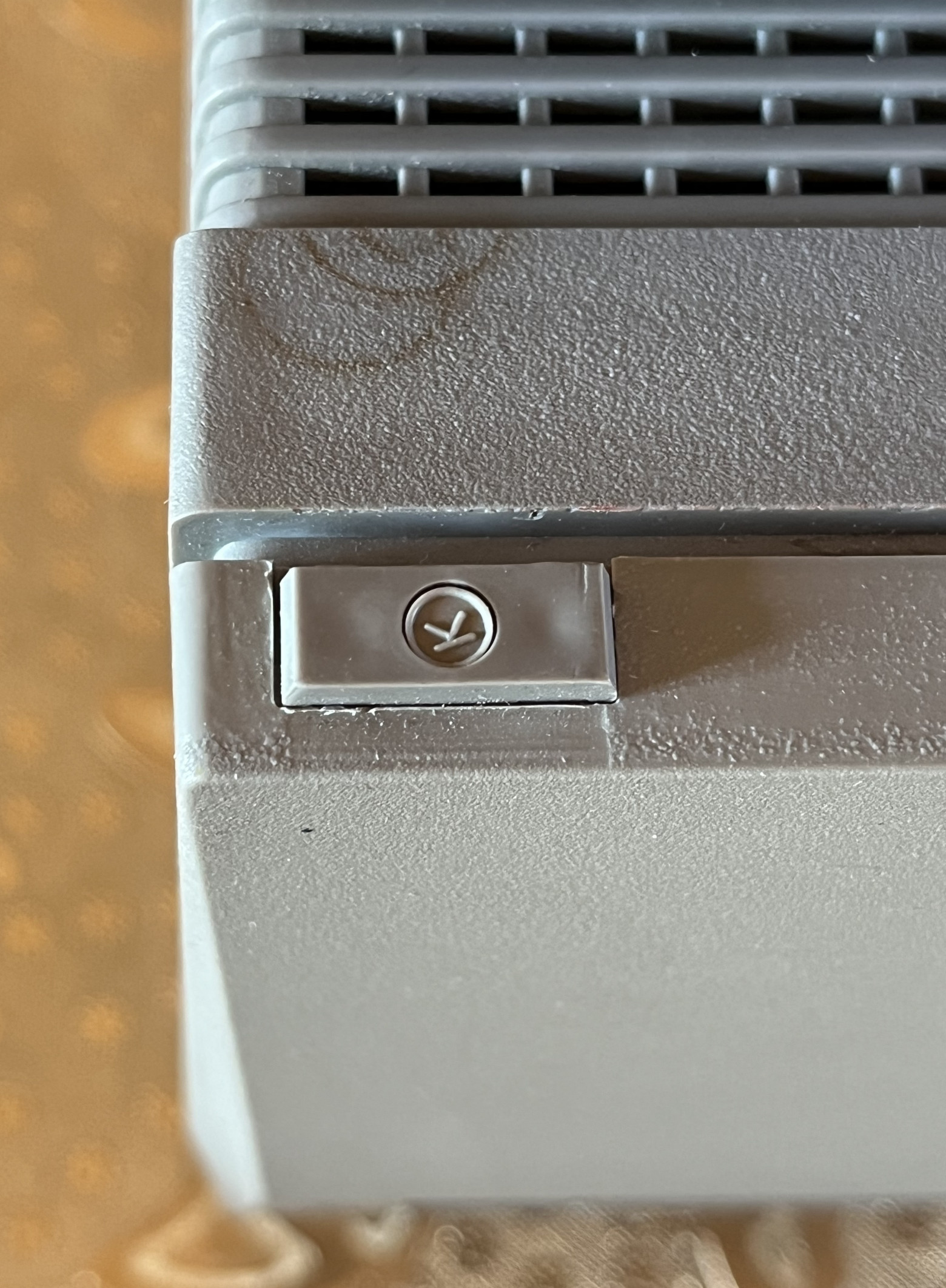

Крутил блок питания и так и этак, пытаясь понять, как же он разбирается. Подсовывал пластиковую карточку, пытаясь расщёлкнуть корпус, — никак. В конечном итоге понял, что дело в защёлках под пломбами. Вот как они выглядят в оригинальном состоянии на блоке питания.

Потом пришло в голову, что на внешнем боксе НГМД пломб нет.

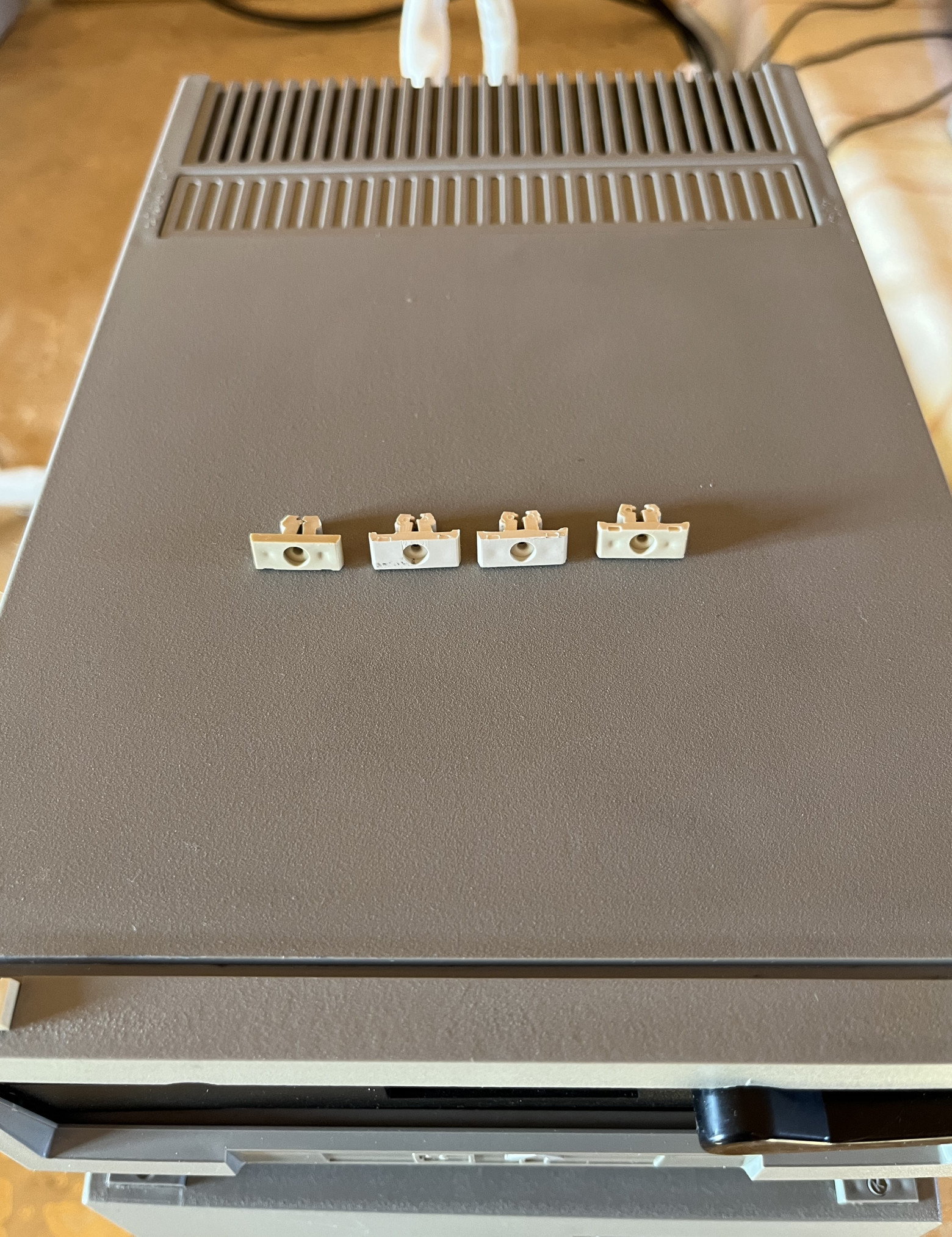

Пломбы в снятом состоянии на корпусе дисковода:

Я начал разбирать не с того устройства. Разобрав корпус накопителя, успокоился и понял, что блок питания разбирать не буду, ну не хочу я нарушать пломбы. Но, не проверив характеристики блока питания, включать ретротехнику категорически возбраняется. Что делать? Решил, в качестве ревизии, ограничиться включением блока питания отдельно, продолжительным измерением напряжения 5 В и 12 В под нагрузкой, и потом уже подключать компьютер.

❯ Включение

Процедуру распаковки и первоначального включения я решил записать на видео, посмотрите:

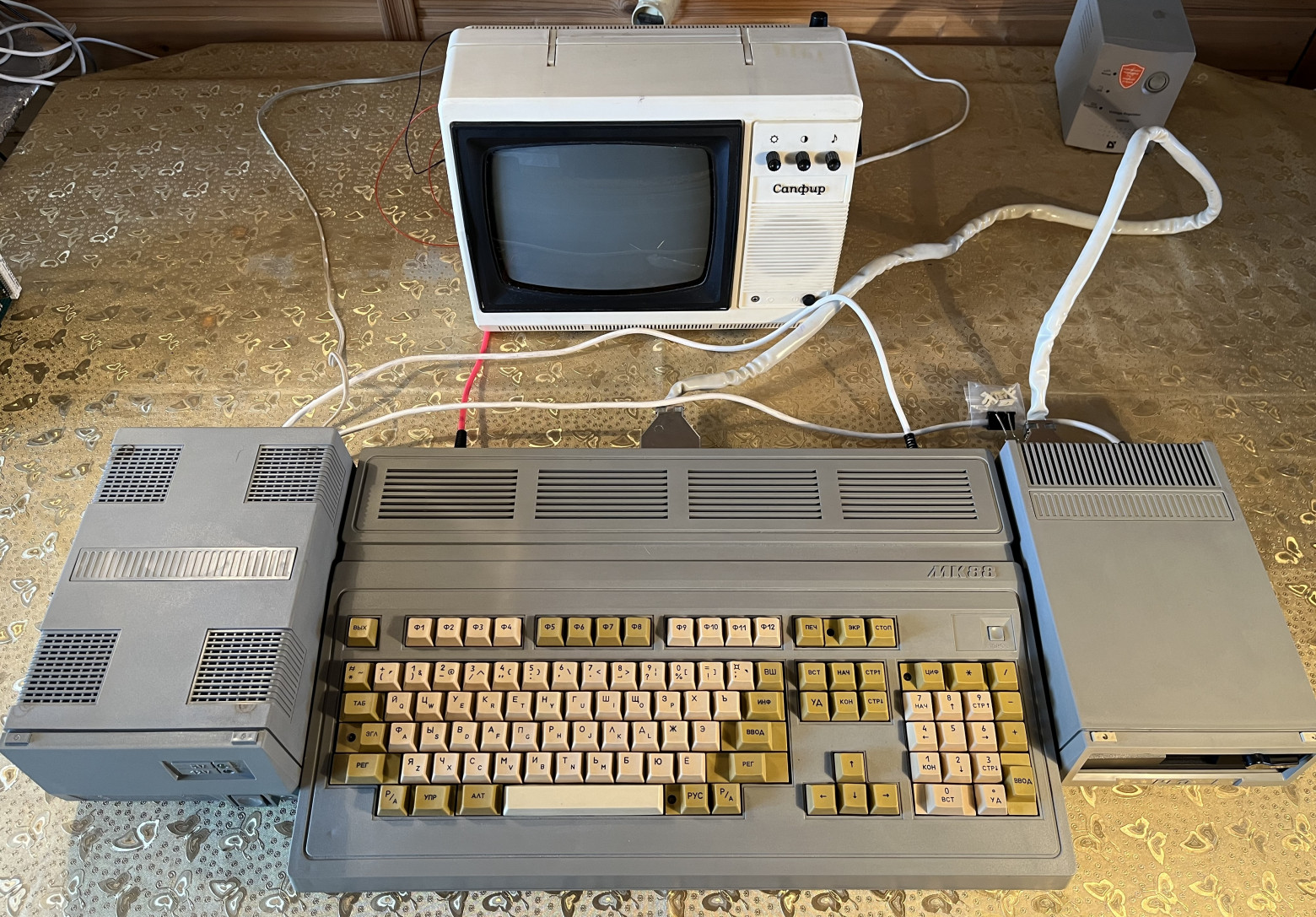

Вместо монитора я решил использовать черно-белый телевизор «Сапфир».

Включение-включением, а что же дальше? Чтобы компьютер совсем «ожил», нужно загружать операционную систему. И тут успех меня покинул. Согласно скудно найденной информации, основная, требуемая операционная система — «Альфа-ДОС».

На просторах интернета мне удалось найти несколько образов дискет:

Предварительно отформатировав дискету на 40 дорожек объёмом 360 Кб, эти и ряд других образов я успешно записал на дискету соответствующими программами Teledisk и Rawrite.

Первоначальная процедура включения и приглашения к загрузке отражена на видео выше.

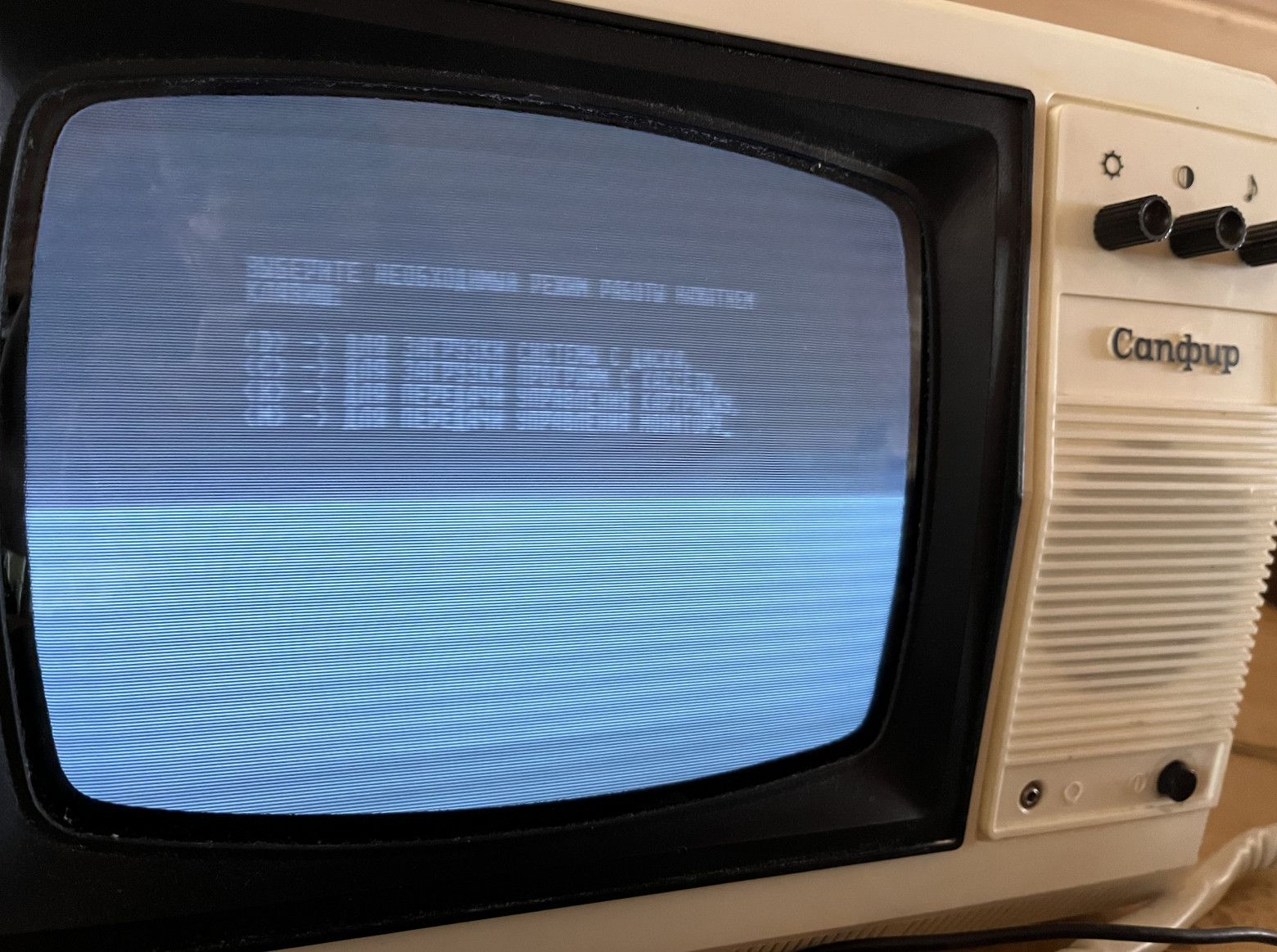

Сам экран выглядит так:

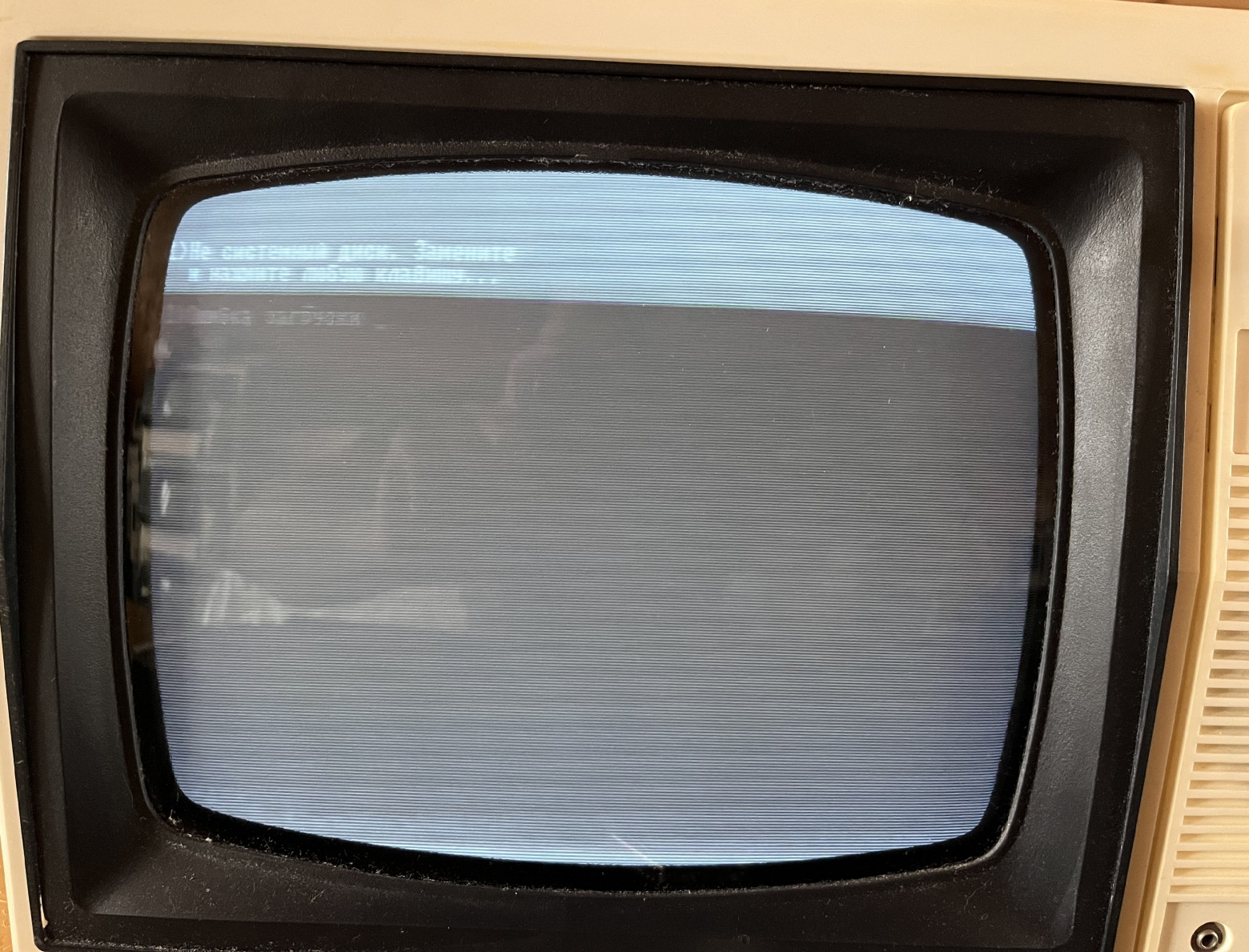

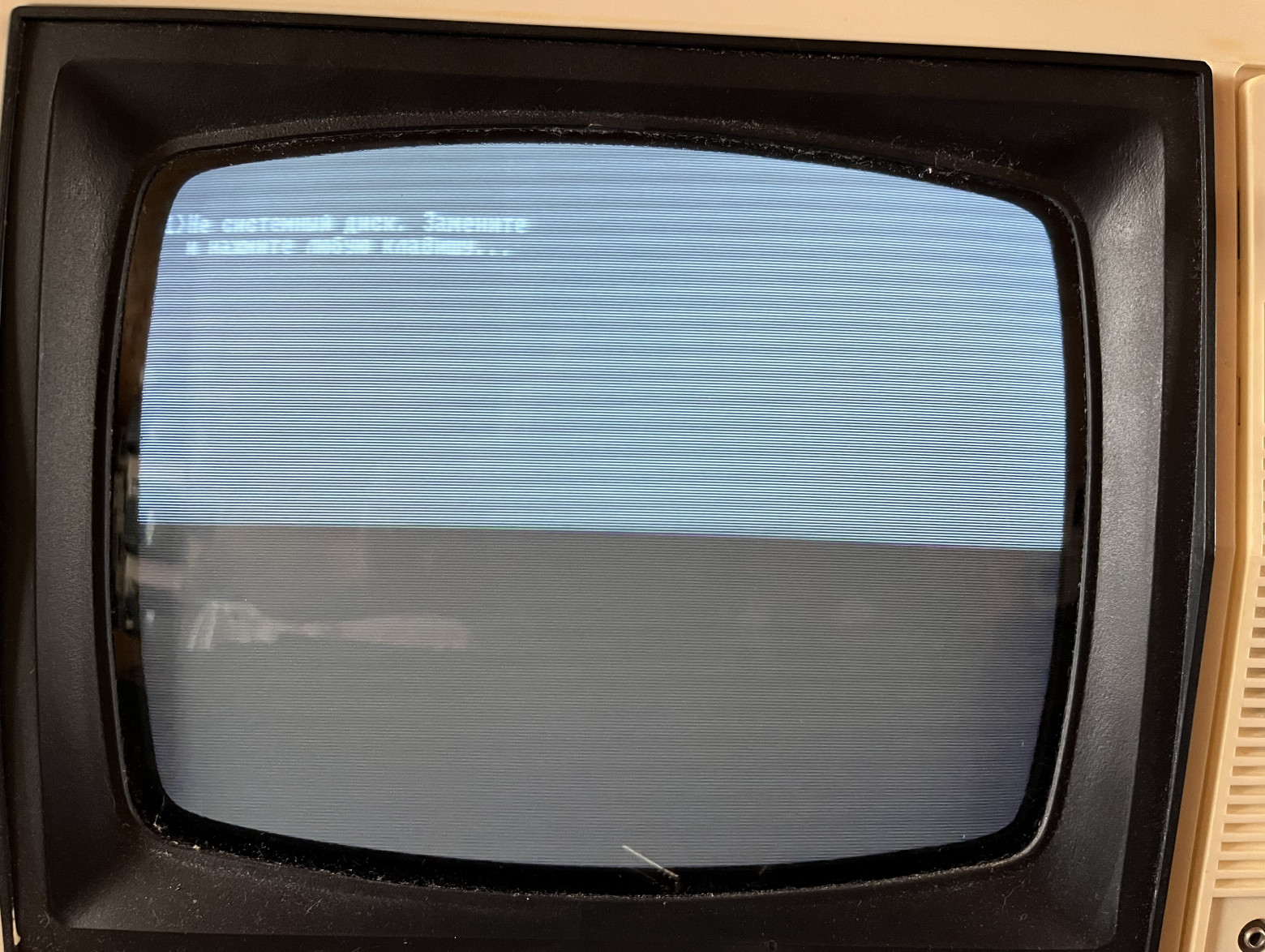

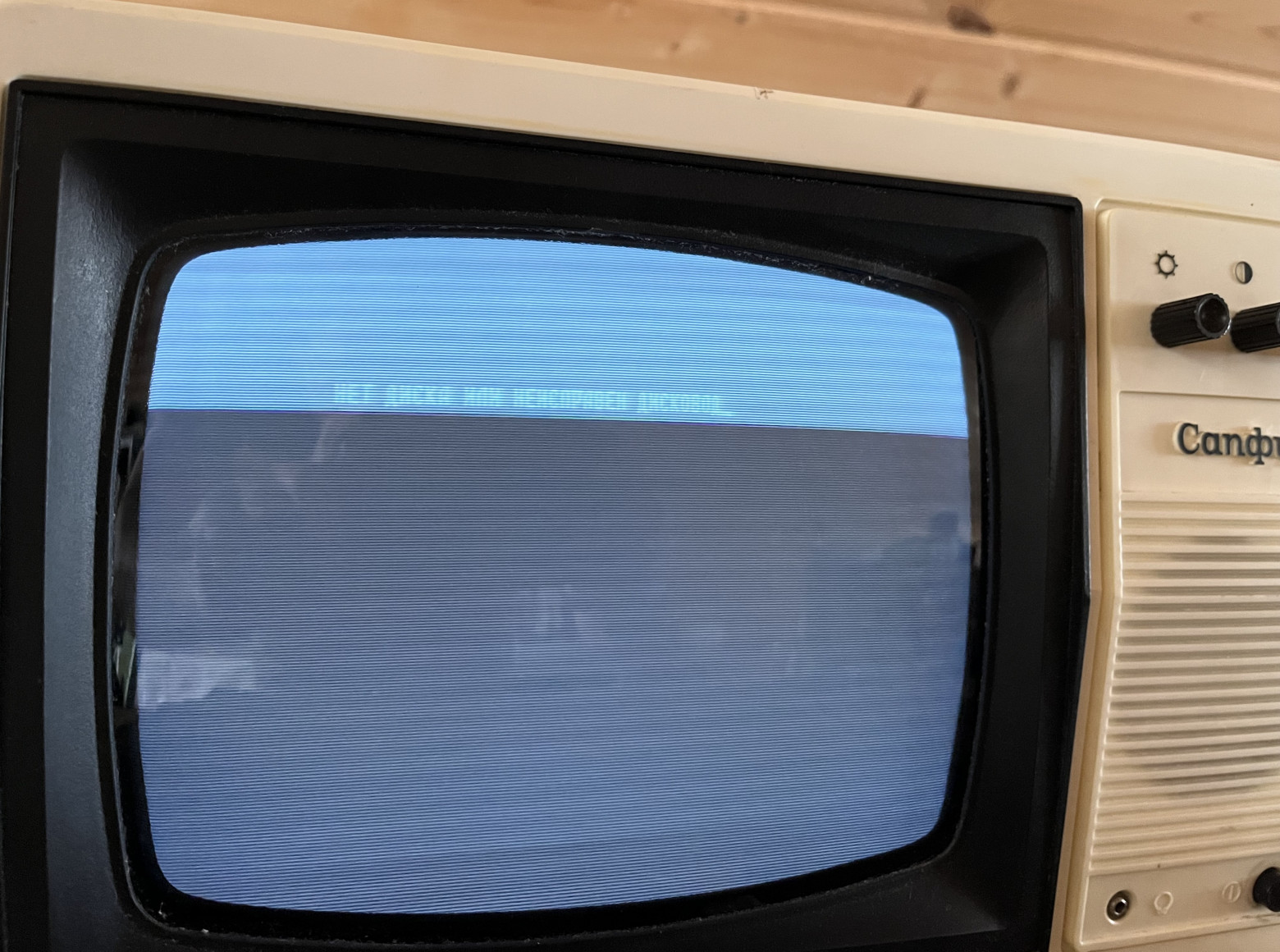

Тут дело совсем встало. Компьютер напрочь отказался загружаться с подготовленных исправных дискет, выдавая разные ошибки. Вот они:

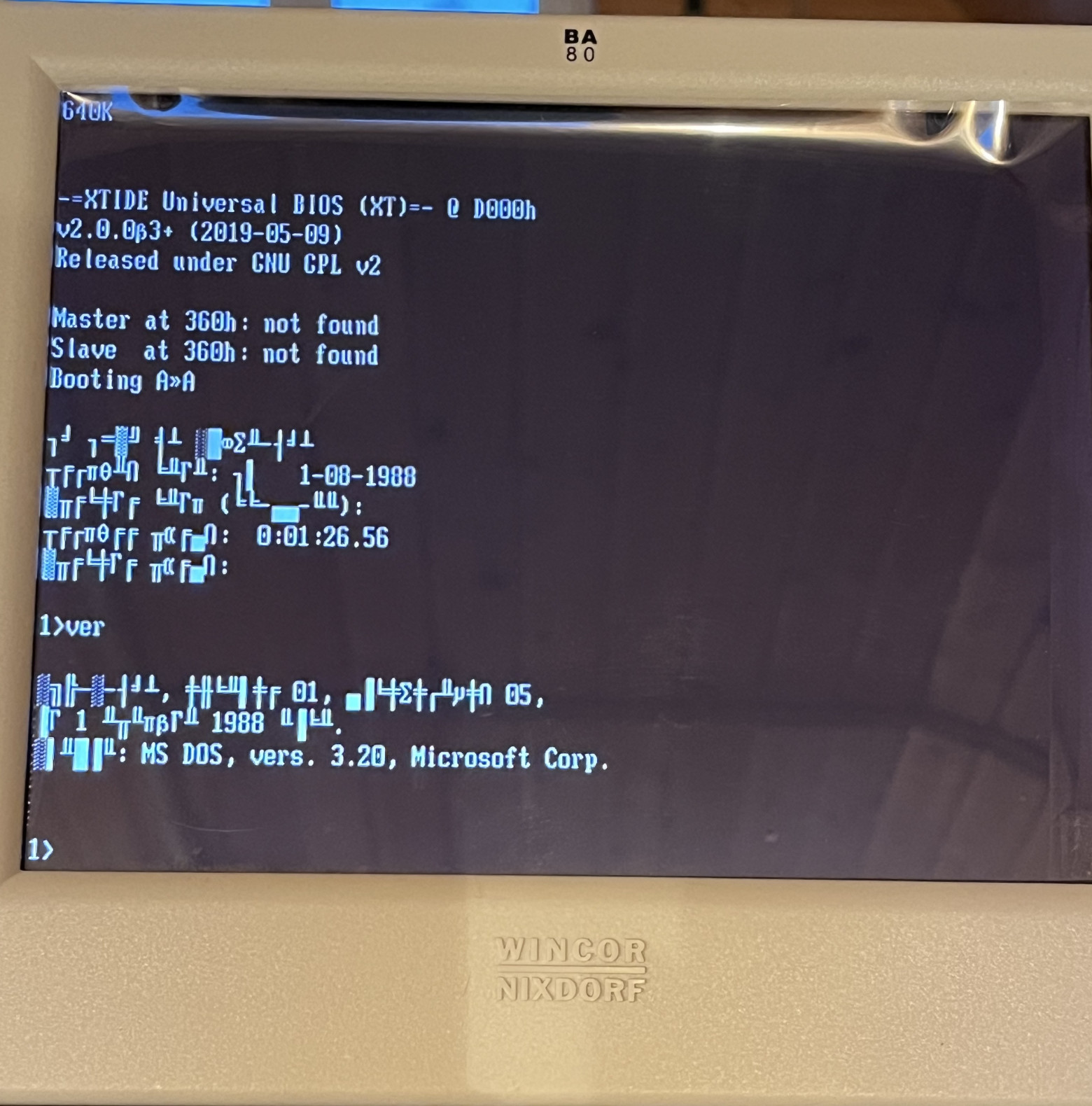

Вопрос неправильности записи дискеты можно сразу откинуть в сторону, потому что с этой самой дискеты вполне успешно грузится другой XT-совместимый компьютер. Значит, и дискета и информация на нее записаны корректно.

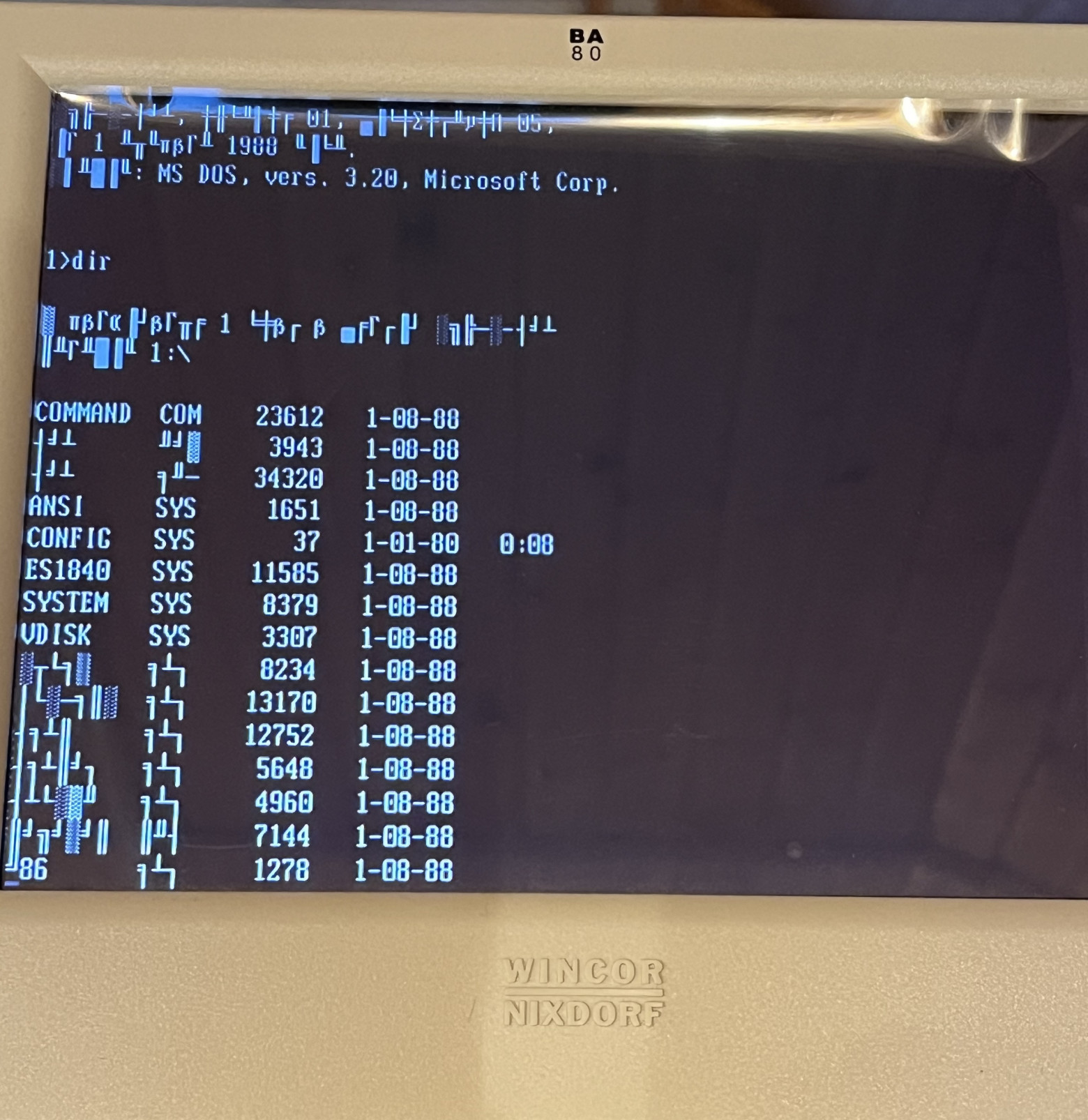

В содержимом дискеты можно видеть системные файлы от ЕС1840:

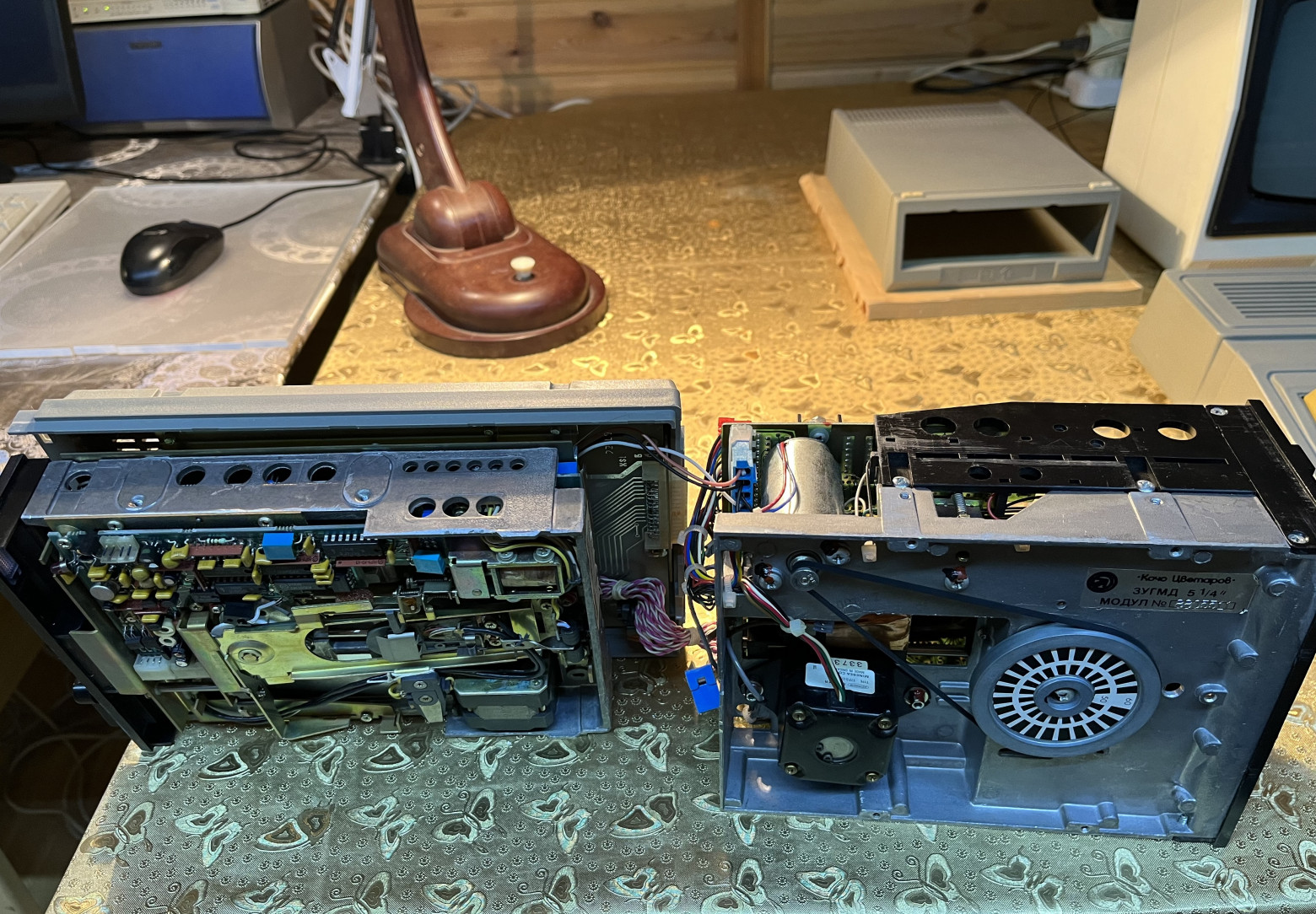

Остается усомниться в исправности дисковода. Чтобы исключить сомнения, я отключил штатный дисковод, а вместо него подключил заведомо исправный. Вот это гибридное соединение:

И даже при таком подключении компьютер отказался загружаться с теми же ошибками.

Вот как выглядит неудачная попытка загрузки

В итоге у меня закончились варианты, что еще можно предпринять. Загружаться с магнитофона? Тогда вопрос — где взять файлы в формате магнитной ленты? Их у меня нет. Но вообще, если есть штатная возможность загрузки с дискового накопителя, она должна быть реализована, ну правда же?

Друзья, если кто-то сталкивался с подобным поведением МК88, прошу поделиться информацией и советом, что можно предпринять.

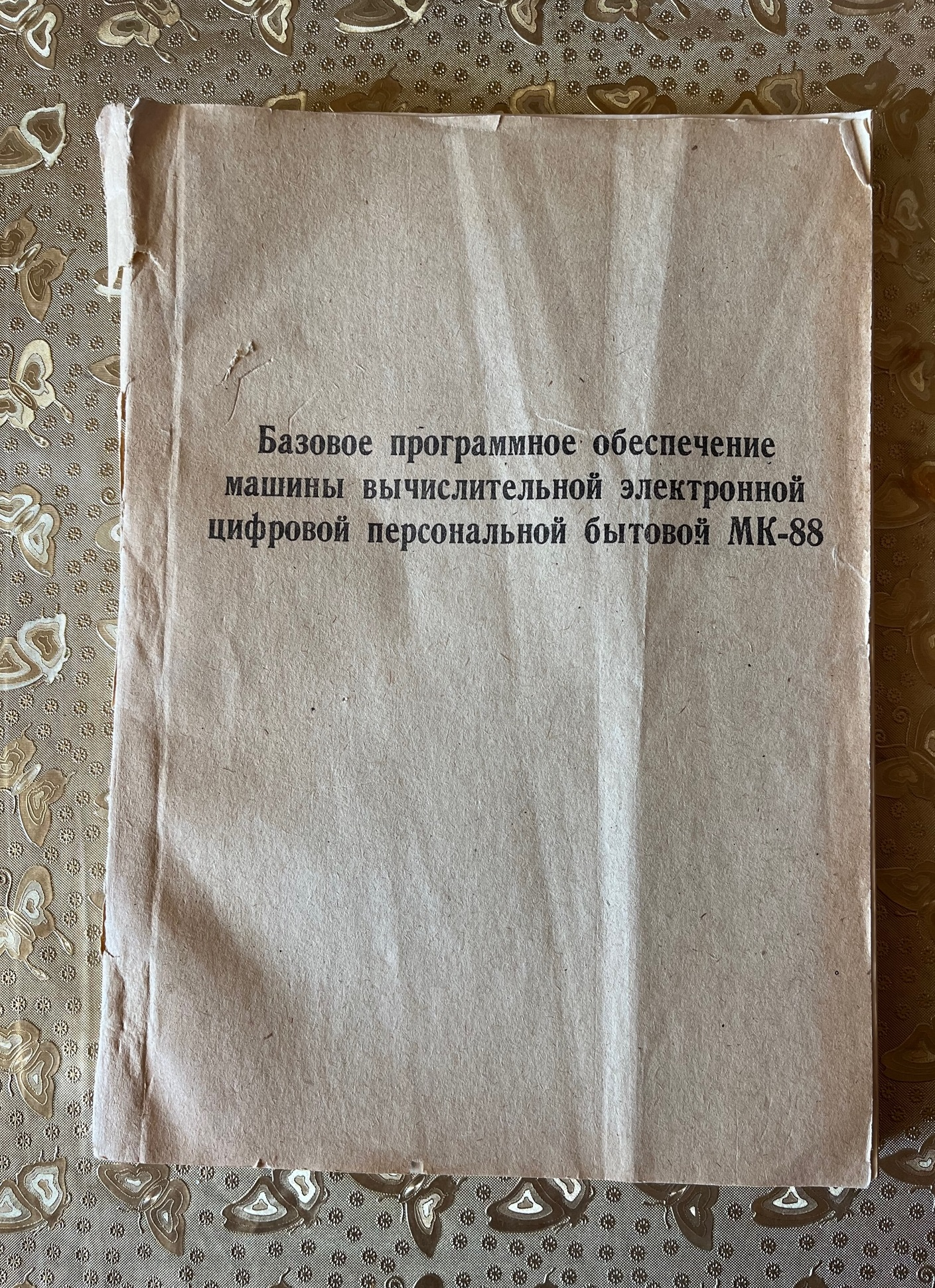

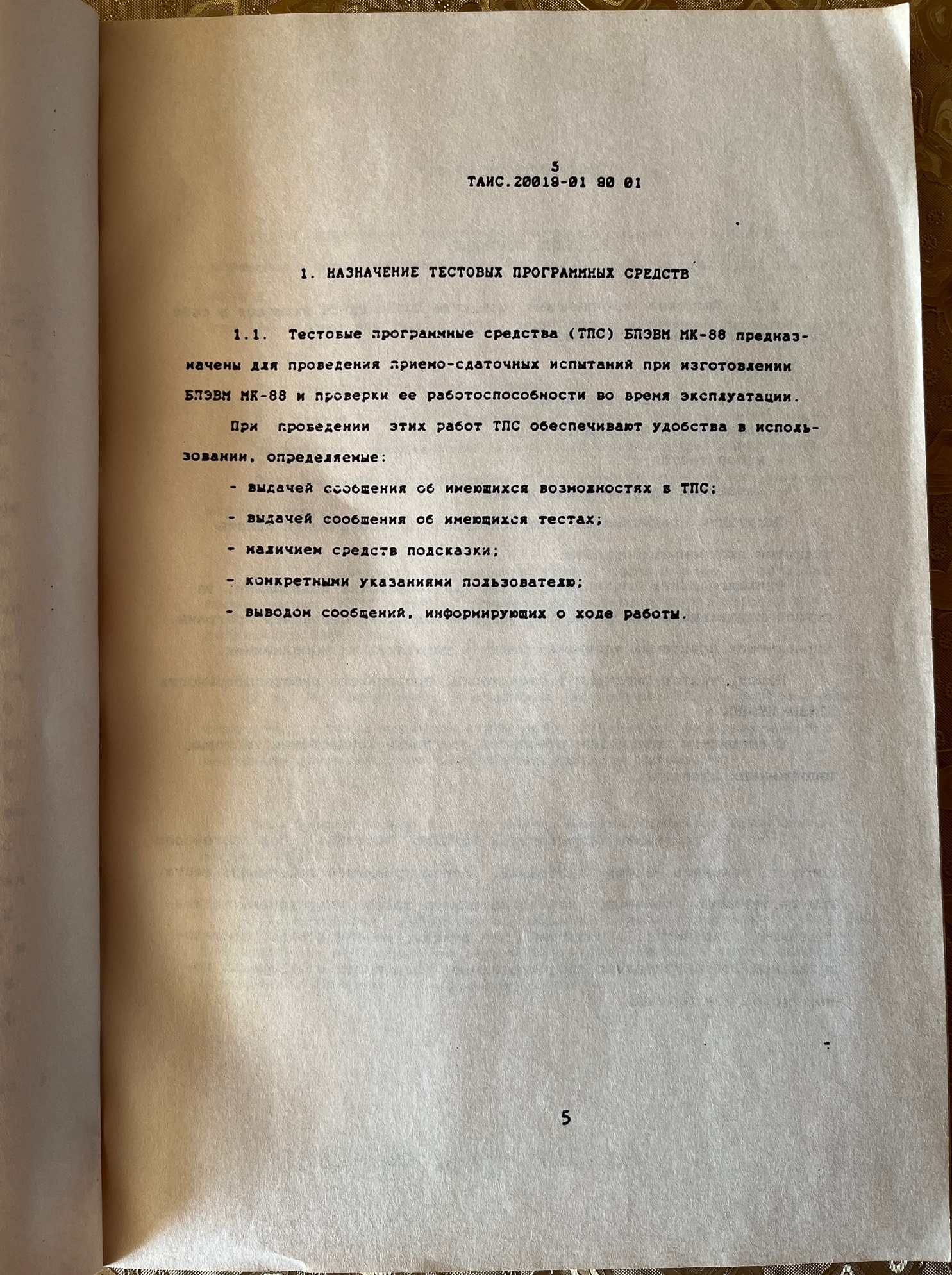

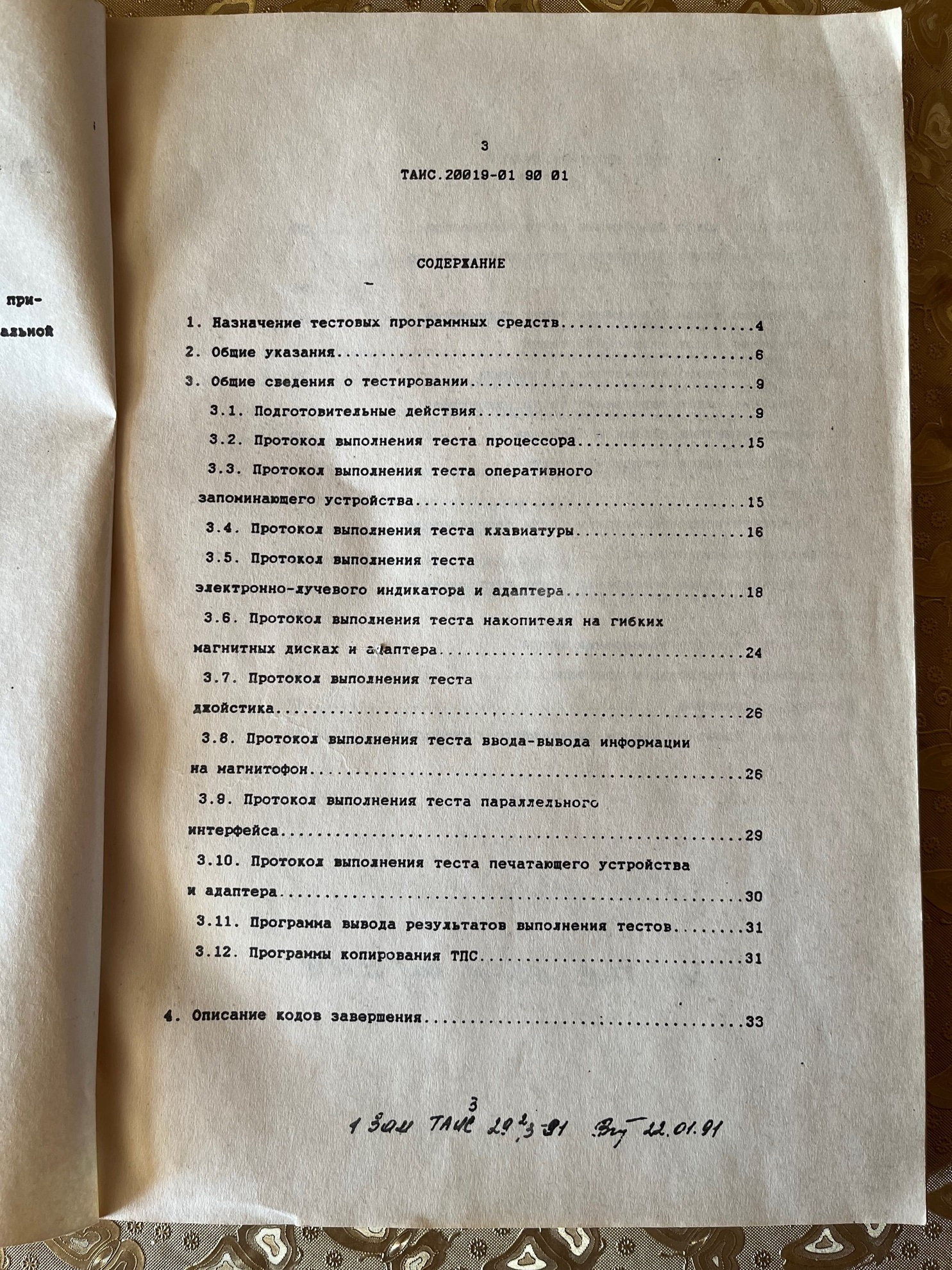

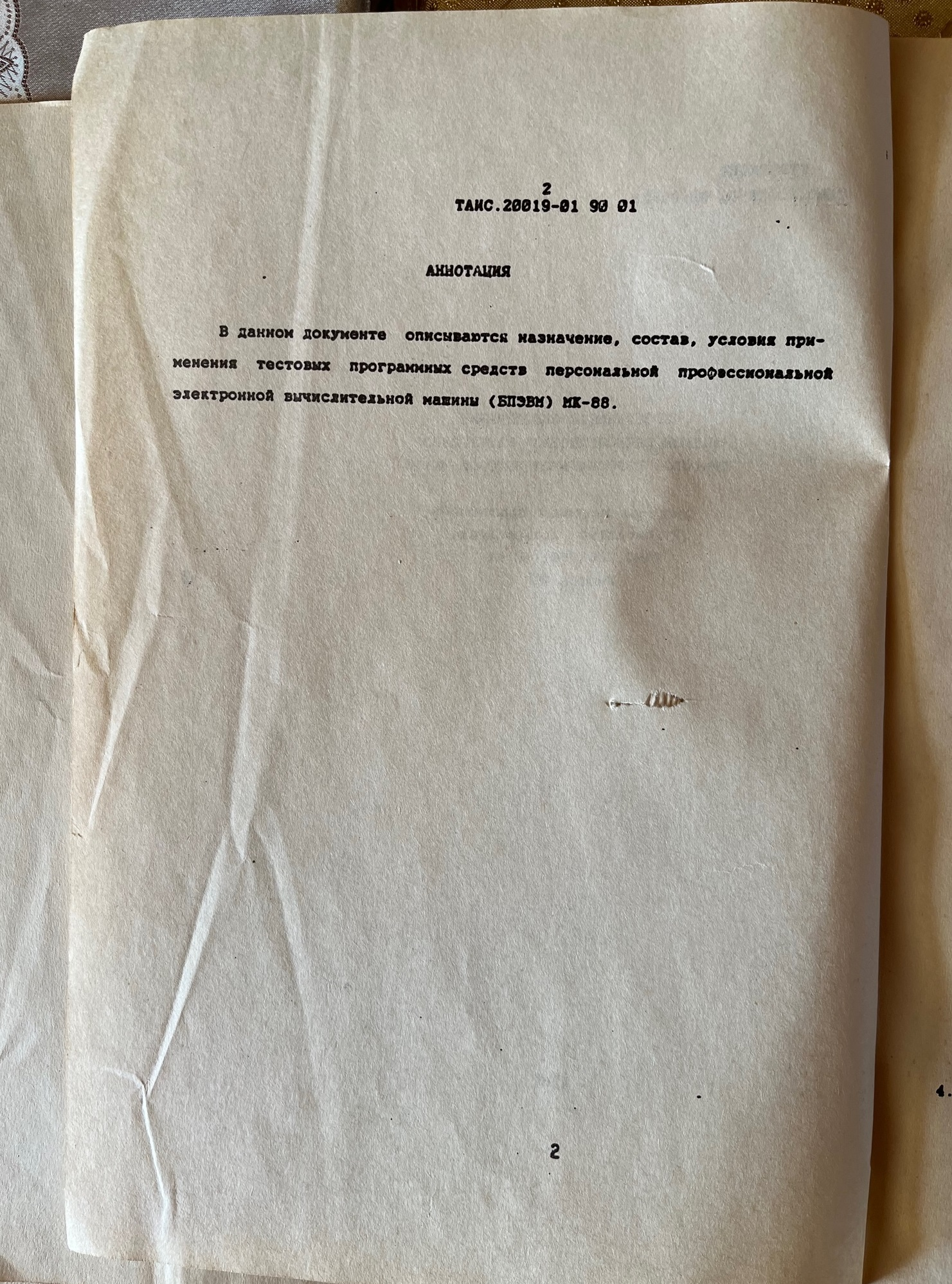

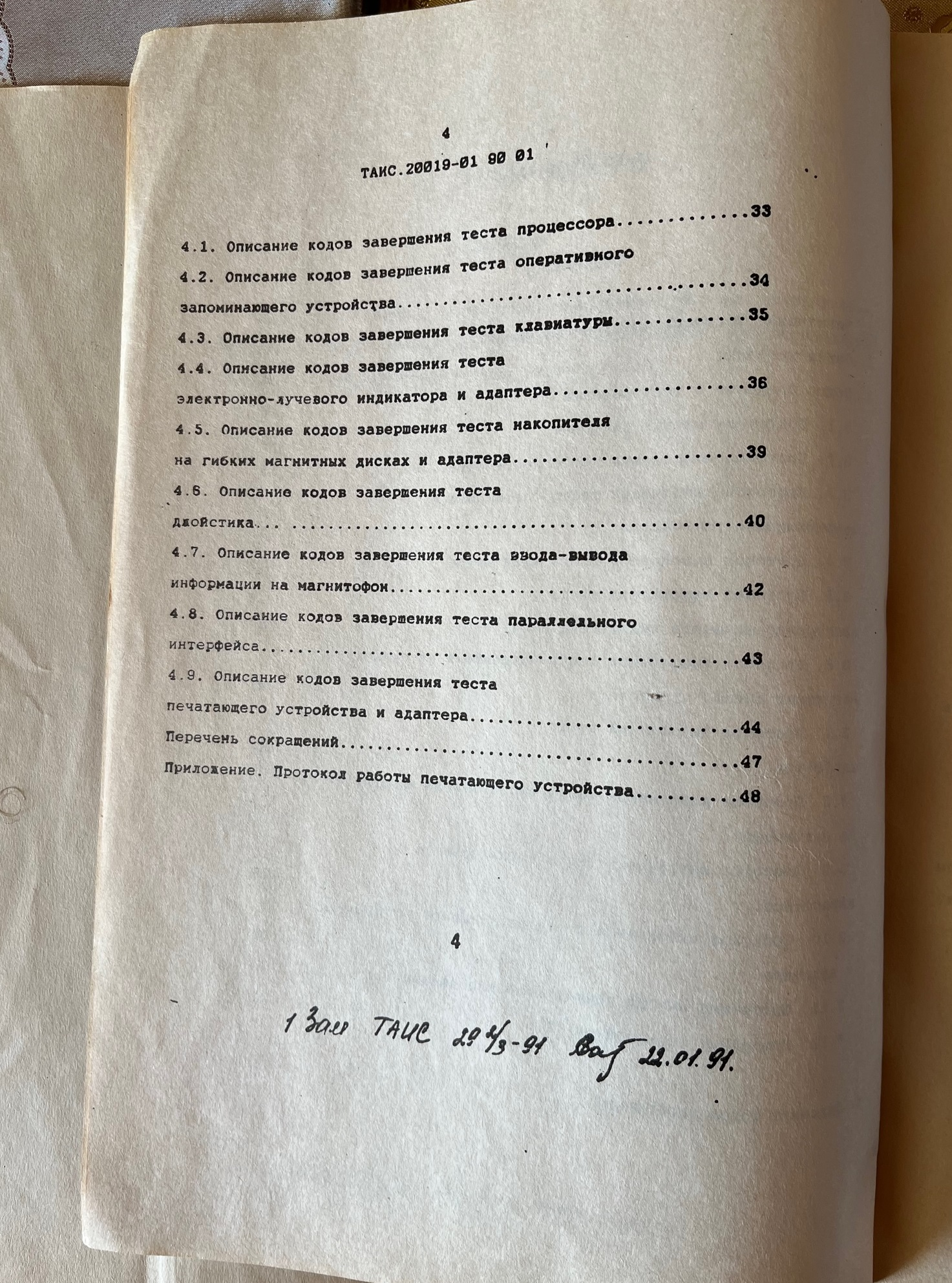

Напоследок — несколько листочков внушительной документации, описывающей базовое программное обеспечение МК88. Своеобразный информационный пульс прошедшего времени. Объём — 222 страницы формата А4. Оглавление даёт представление об имеющемся содержании.

На этом пока всё, что я могу сказать о МК88. Если получится загрузиться, будет любопытно запустить софт и игры, сравнить с «Поиском», ведь эти компьютеры оба XT-совместимые.

Благодарю за внимание!
