Ремонт ноутбука с Авито - Acer A315-55KG-31E4⁠⁠

Приветствую всех!

В прошлом посте Содомия при диагностике, ноутбук с Авито я сокрушался ну как так можно, грозился отремонтировать ноутбук, а потом передумал. Заказ на комбайн отменили, а более ни где его по адекватной цене на тот момент не было, ну и чтобы не быть пи@даболом я решил, что не стоит обещать то чего не сделаешь.

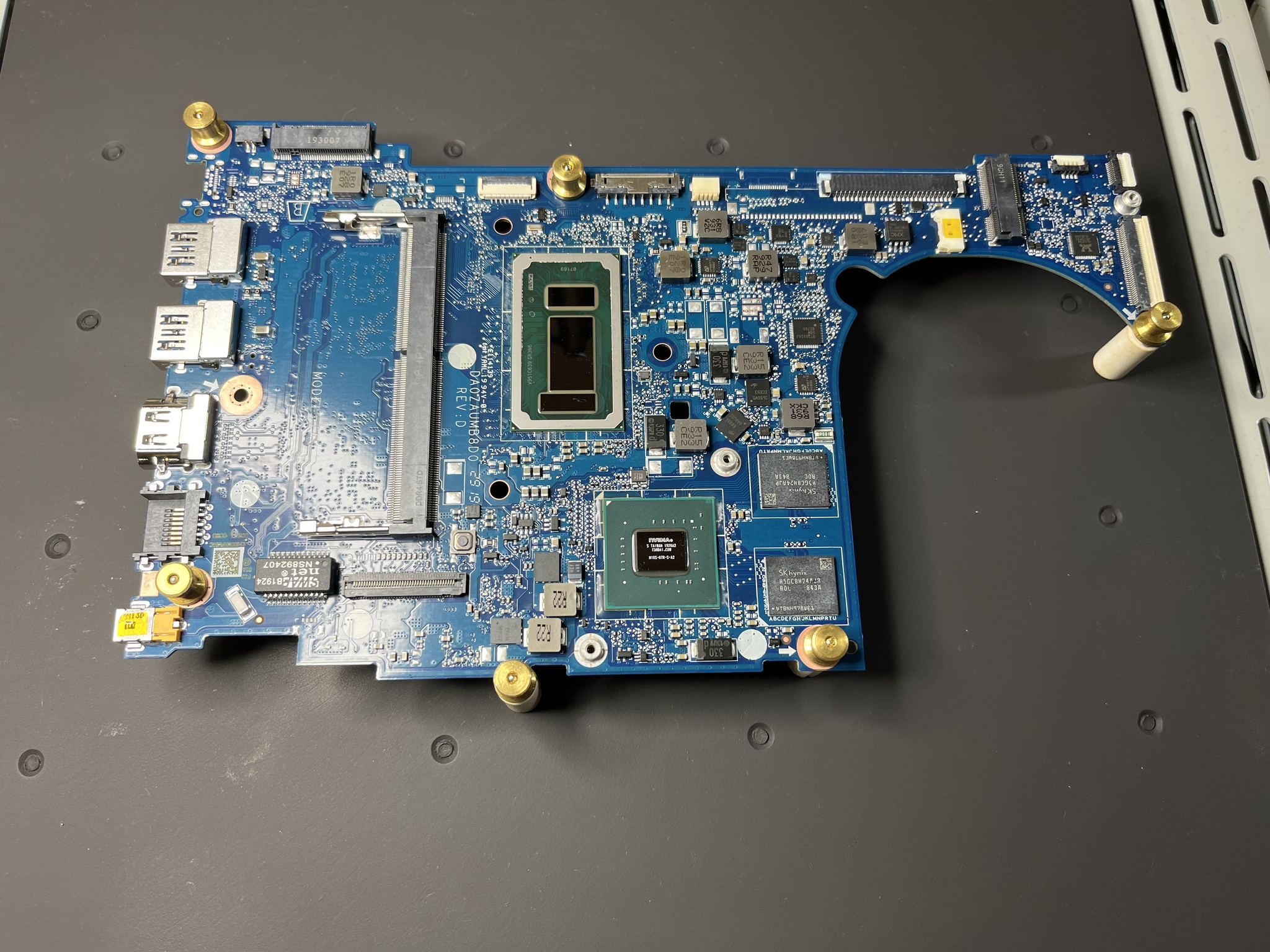

На следующий день глянул тот магазин, а комбайн опять в продаже. Сделал заказ, через час пришел счет на оплату, оплатил и забыл про него на неделю. Через неделю он пришел, красивый, нарядный, а главное новый. Ну что же, вот он над платой лежит красавец.

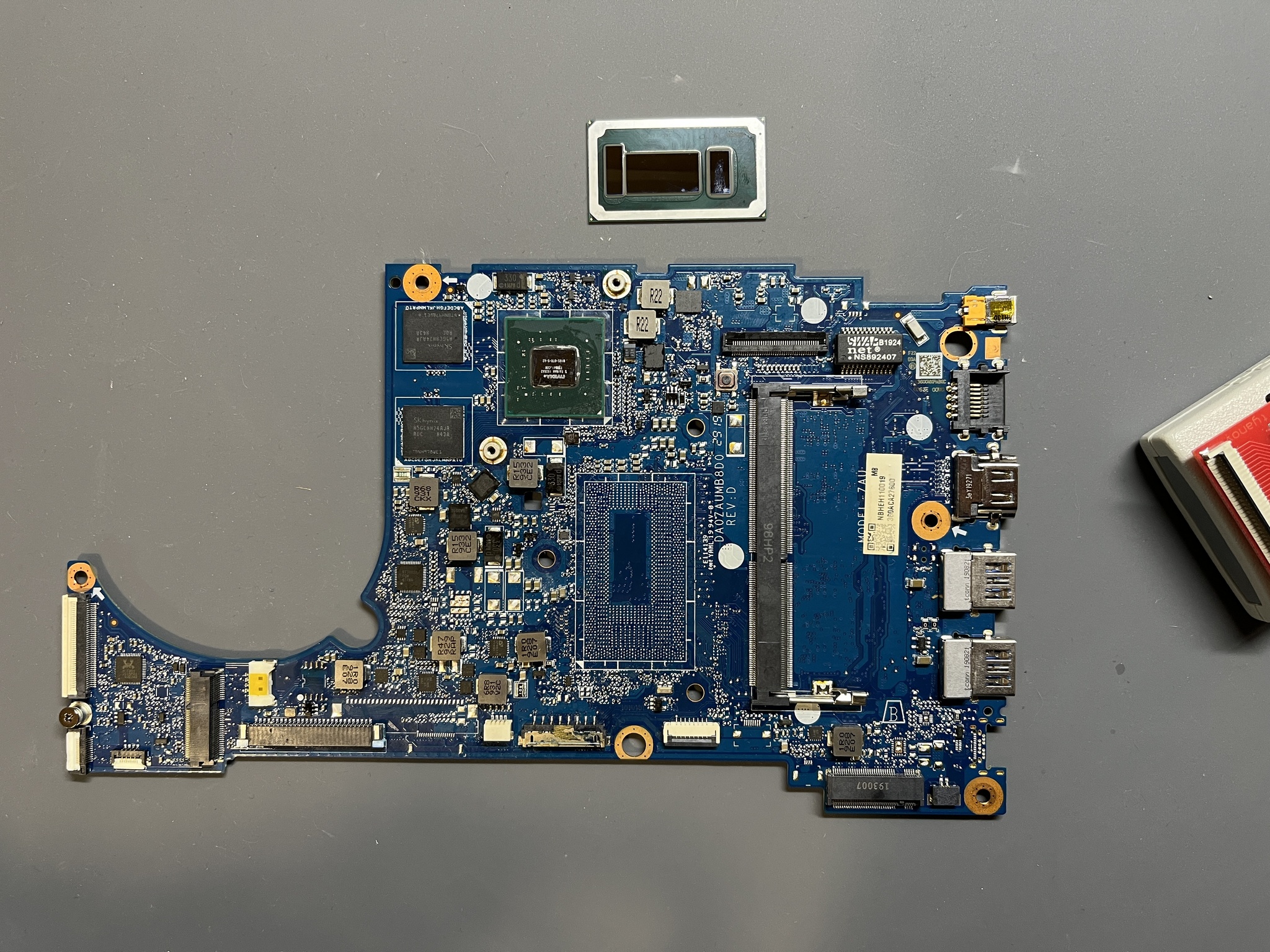

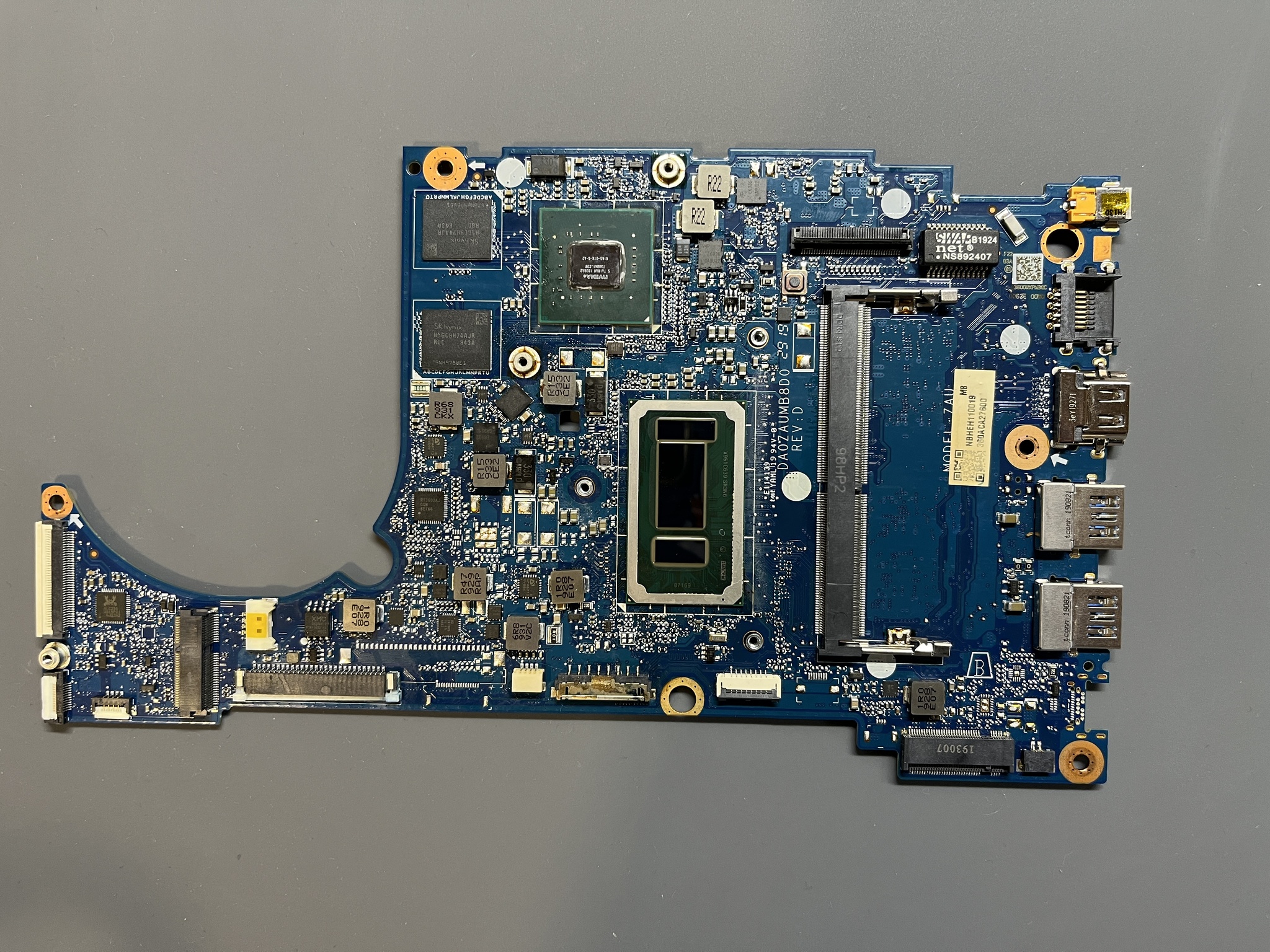

Подготовил плату, почистил посадочной место, размазал пальцем флюс FMKANC32 он же ERSA, разместил комбайн он же SOC и поставил на станцию запаиваться. Реболить на свинец содержащие шары я не стал, чего его лишний раз мучать, лучше верхом бахнем жару. ) Ну и минут через 10 он готов.

Даже компаунд практически не изменил цвет. Ну что же, дальше замеры.

Сопротивления в норме, за кадром проверил как сел процессор при помощи DDR4 тестера, все линии на месте. Следующим шагом я почистил ME регион в BIOS, восстановил серийный номер, модель, закинул ключик Windows 10 из распакованного OEM конвертика. Ну и тестовый запуск платы, плата инициализацию прошла. Отлично, можно собирать? Нет! Не в таком же виде, хоть я ноутбук и оставлю себе, но на плате флюс, да и не только мой, грязь, разводы. Значит идем принимать ванну, в 8% растворе Solins-US.

Нагрел раствор до 40 градусов, поместил в ванну плату и оставил ее отмокать на 20 минут. Через 20 минут прошелся мягкой щеткой по плате, смыл всю каку и обратно в ванну, 20 минут ультразвука ей не помешает. После снова щетка и под кран, под проточную теплую, почти горячую воду, смывать раствор с платы. У меня еще есть насадка на душевой шланг, чтобы напором под чипами промыть все, ну а дальше на 30 минут в изопропил и на нижний подогрев на 180 градусов на пол часа.

Нанес термопасту ShinEtsu и жидкие термопрокладки Denka, они мягче Laird, на память стараюсь мазать Денку. Ах да, еще обрезал провод от батарейки CMOS, с таким разъемом в закромах не оказалось, и припаял к новой батарейке.

Фото сборки я не сделал, записывал видео. Но там ничего особенного, главное все приклеить, и проклеить. Ну и финал, запуск. Шарящие скажут, эээ, ты чЁ?! Че так быстро? Первый запуск долгий, ну да, долгий, я же не мог ударить лицом в грязь, я проверил все сначала. )))

На этом все, пожалуй пора закругляться, если интересно подписывайтесь. Спасибо за внимание!
