Ремонт ноутбука Lenovo IdeaPad S145-15IKB⁠⁠

Всех приветствую)

Этот ноутбук перестал реагировать на кнопку включения. Будем разбираться.

Работать будем с платформой NM-C561

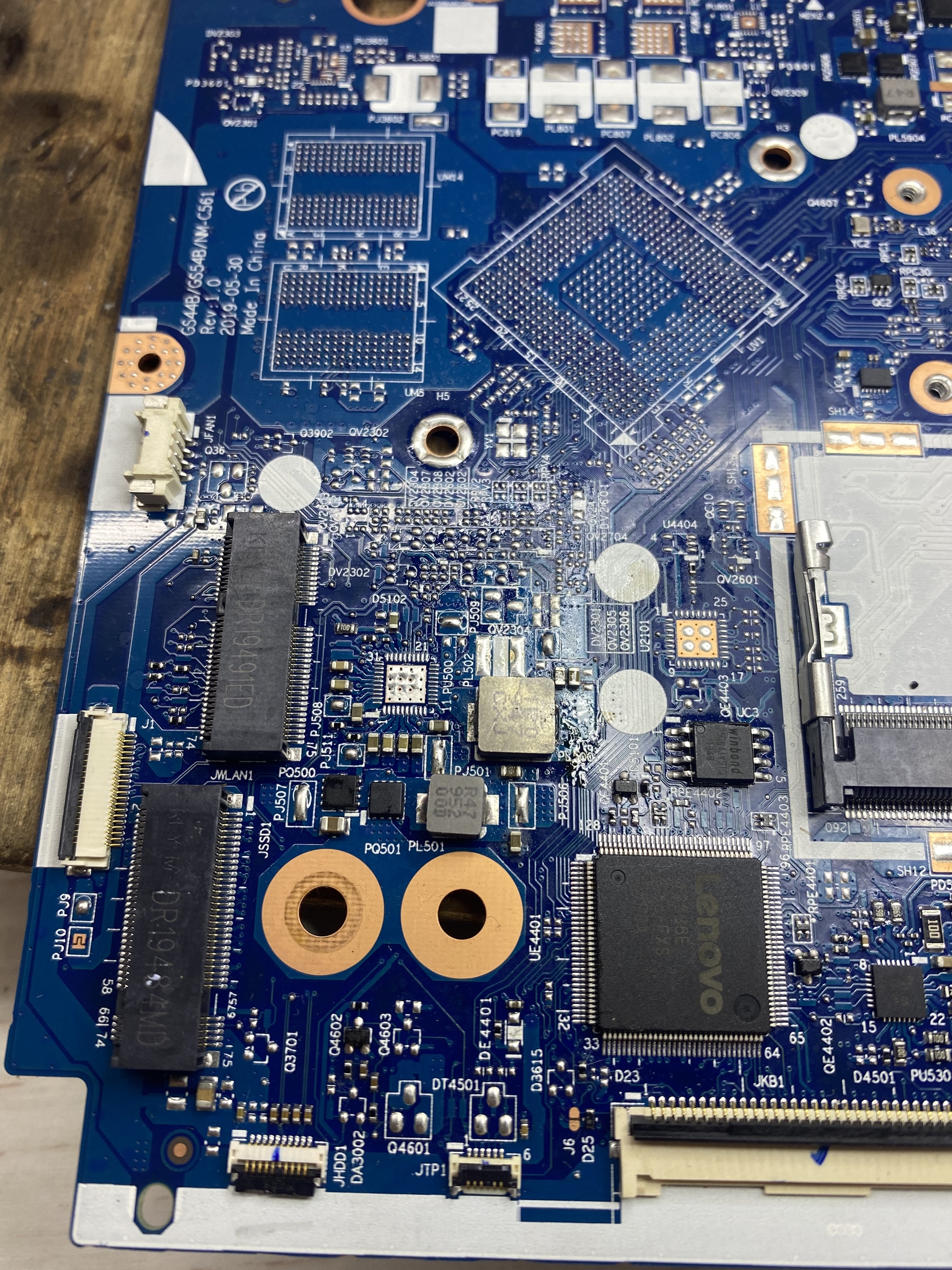

Начинаем с осмотра платы и замера сопротивлений на основных линиях питаний, и находим сильно заниженное:

И есть еще одно подозрительное место:

Начнём с него. Этот дроссель отвечает за дежурные 5В. Рядом с ним есть перемычка.
Размыкаем её и проверяем с какой стороны у нас заниженное сопротивление:

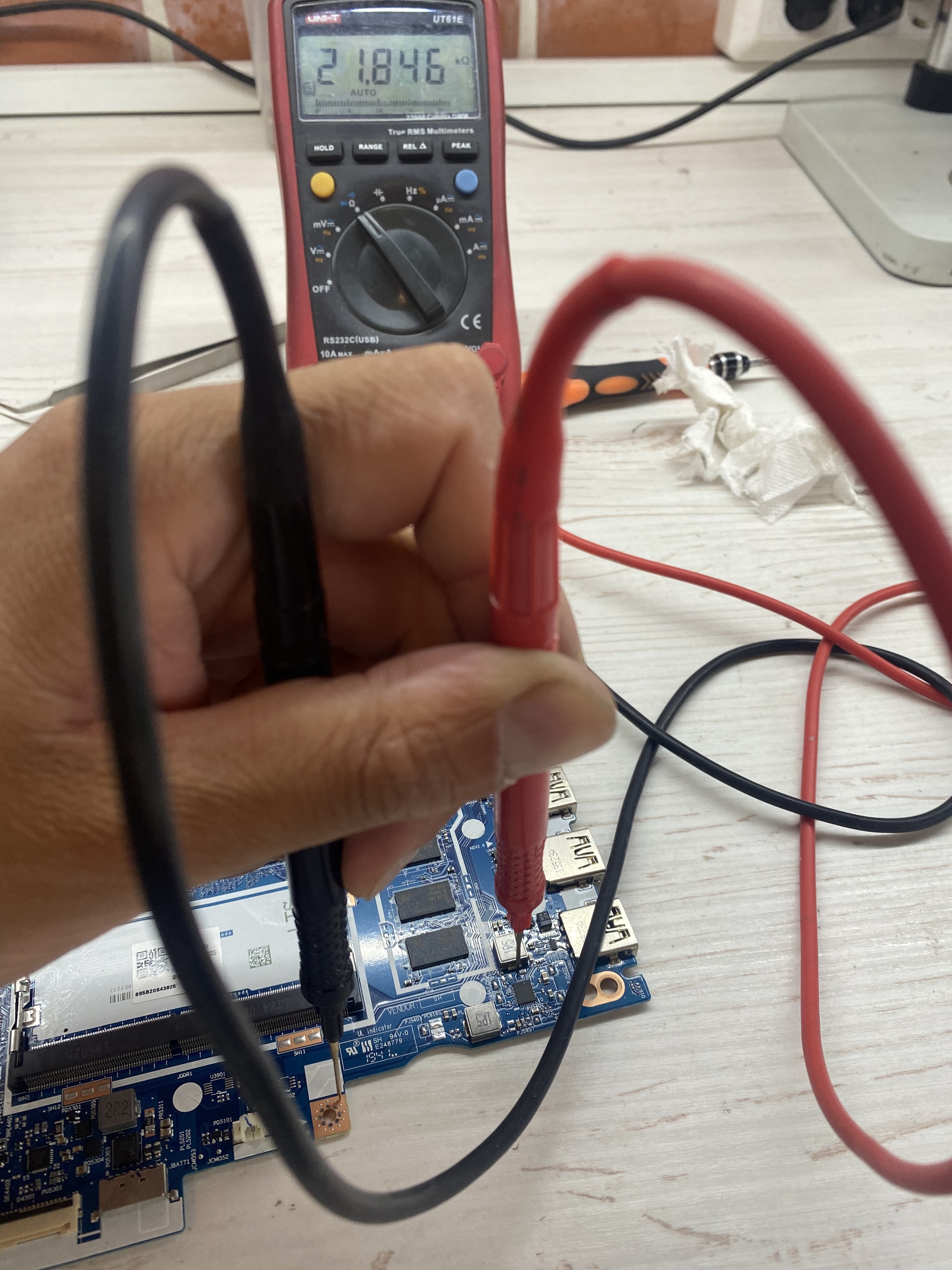

На дросселе сопротивление выросло до 21 кОм:

А со стороны дороги погрузки остались 33:

Косяк кроется в микросхеме защиты питания USB порта. Я точно не помню как она правильно называется.

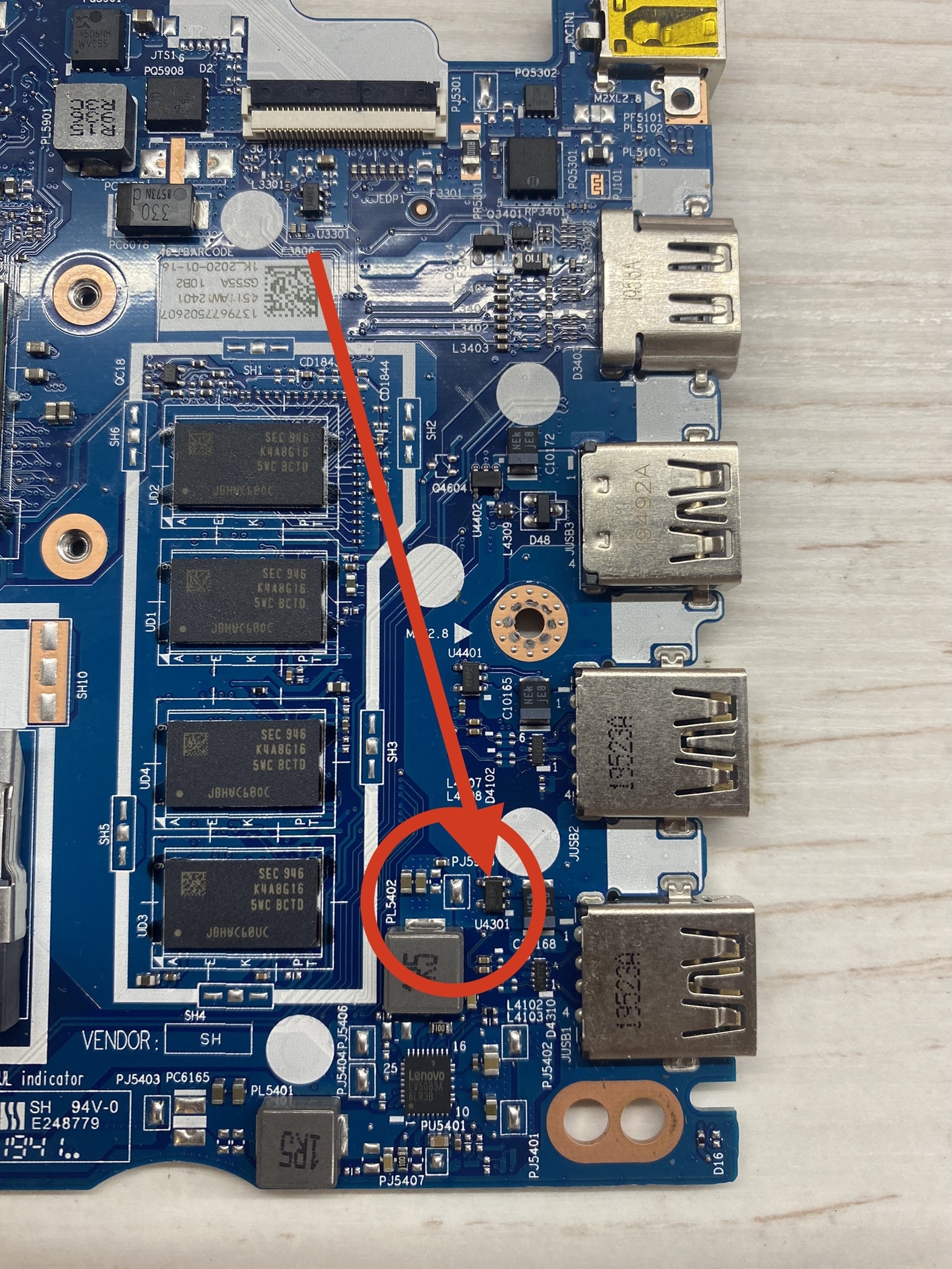

Ее позиционный номер на плате U4301:

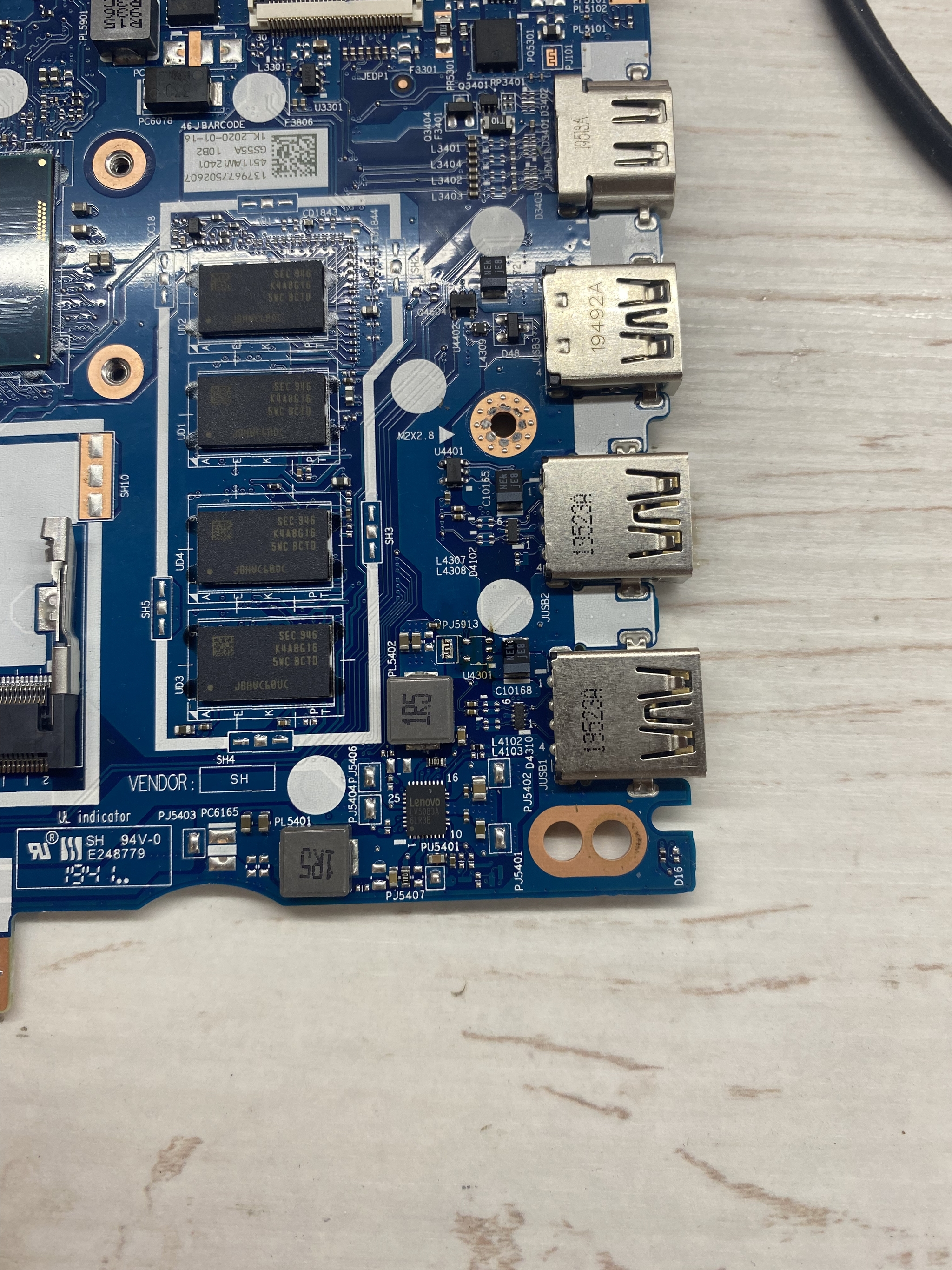

Снимаем её с платы и проверяем результат:

Сопротивление увеличилось до 8.5 кОм. Отлично.
Проверяем на первом подозрительном дросселе:

А тут по прежнему все плохо.

Много писать не буду, проблема оказалась в контроллере питания оперативной памяти.
LV5075B.

В России я нашел в продаже только LV5075A, но они не взаимозаменяемы, поэтому пришлось ждать с Китая.

Меняем эту микросхему:

И проверяем сопротивление:

Отлично. Теперь сопротивление в норме.

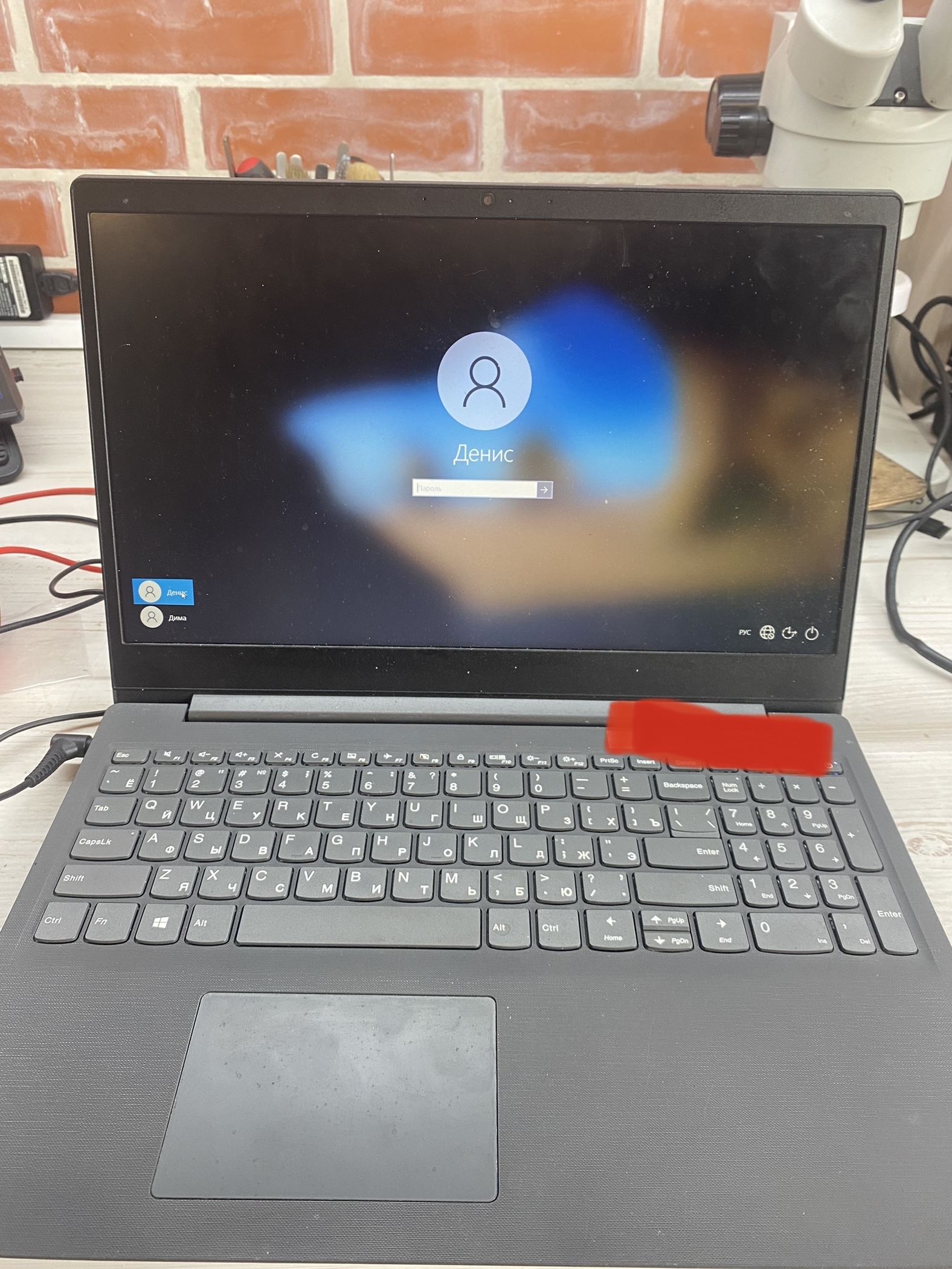

Пробуем запускать ноут:

Отлично.
Можно собирать его и отдавать клиенту)
