Ремонт ноутбука Dell Alienware 15⁠⁠

Всех приветствую)

Этот ремонт был сделан 25 марта, а очередь для его поста подошла только сейчас…

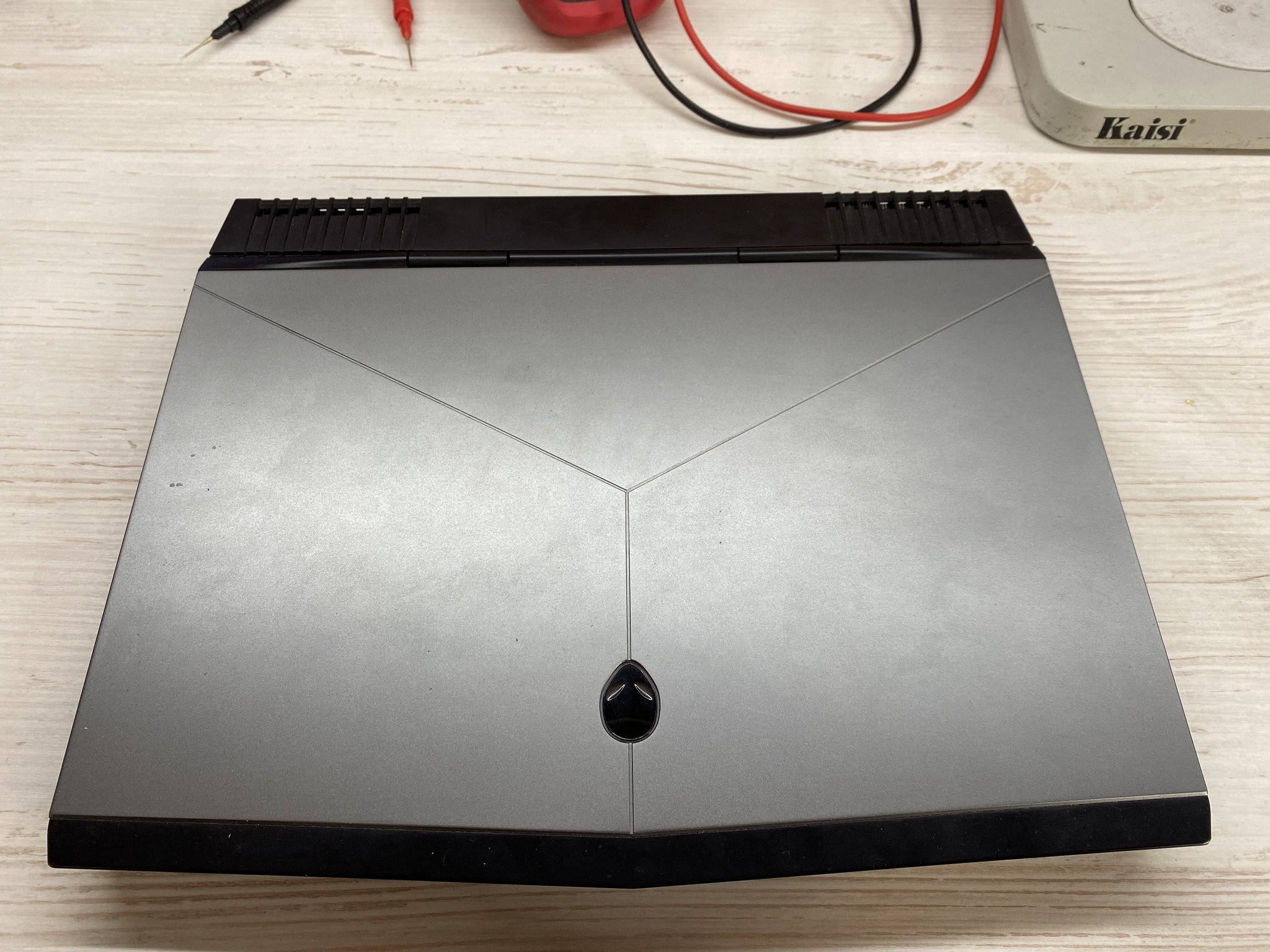

Итак. Ноутбук был куплен б/у, побывал уже в сервисе, и попал ко мне)

Проблема- выключается при 3D нагрузке, не работает веб-камера, плохо работает вай фай.

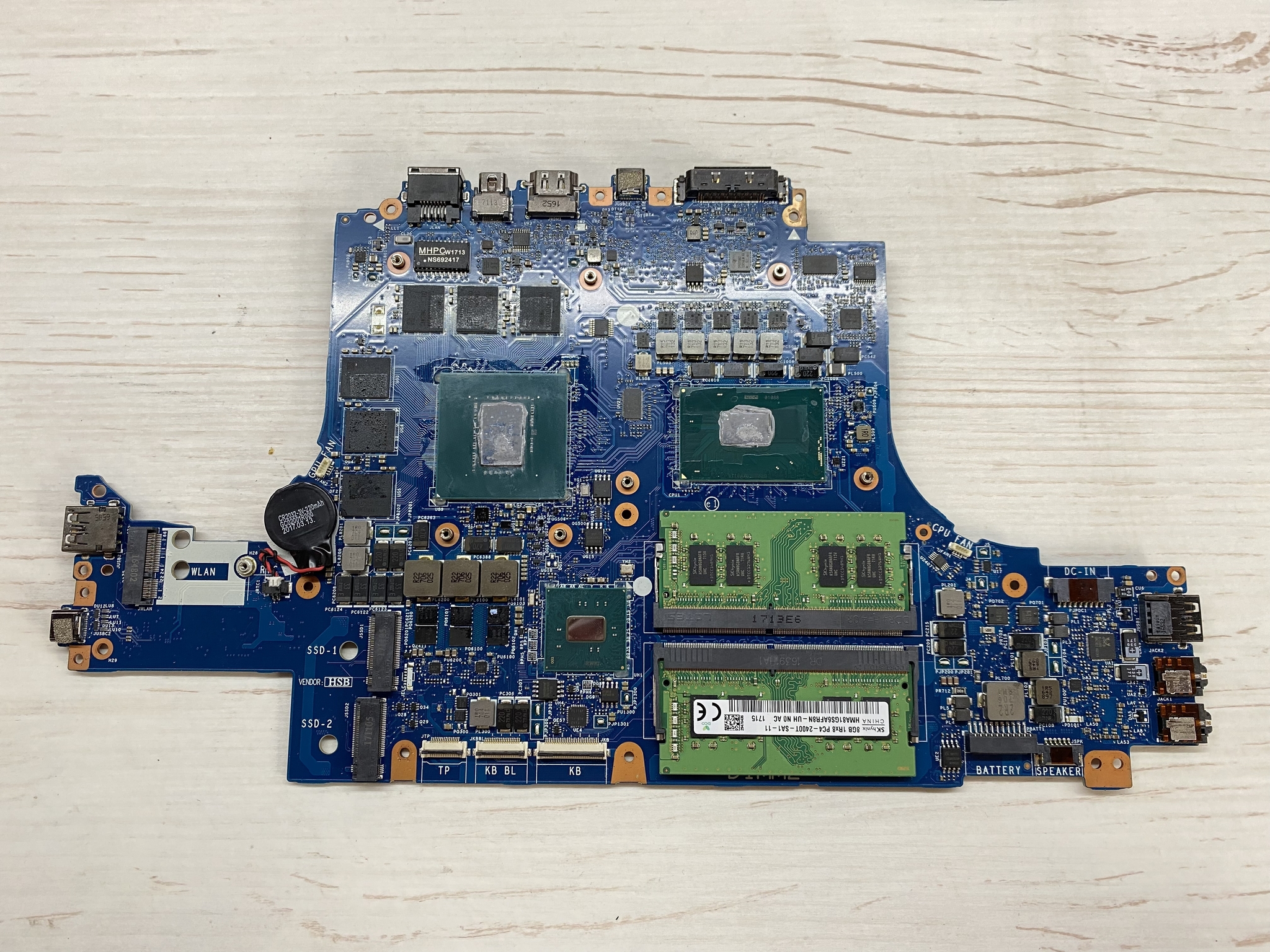

Я причину не сразу нашёл, хотя ее хорошо видно на фото ниже если увеличить изображение:

При более внимательном осмотре, обнаружил возле разъема подключения матрицы недодиф линию и плохо припаянный элемент:

Видимо рандомный конденсатор впаяли и хрен с ним)
Но так делать нельзя, поэтому сразу переделываю как правильно.

А правильно, это открыть схему, найти этот участок, узнать номинал конденсатора и припаять точно такой же:

В этом случае нужно 0.1U 6.3В.
Припаиваю конденсатор с донора, заодно допаиваю рядом стоящий элемент.

Теперь диф линия должна работать правильно.
Но это не основная проблема этого ноутбука)
Далее, по мере разбора, нахожу причину, почему не работает веб-камера и вайфай:

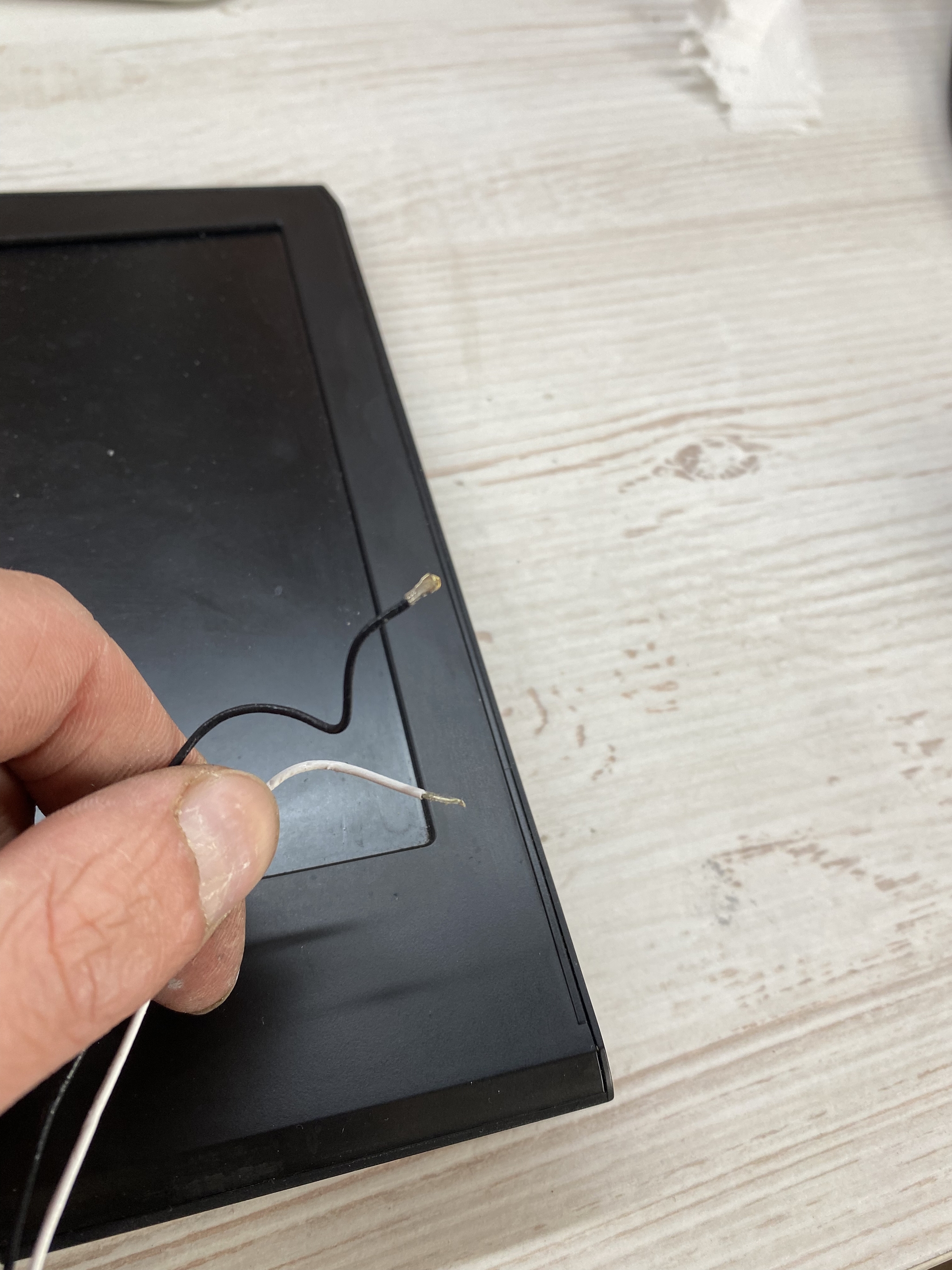

Обрыв провода в шлейфе матрицы, и повреждение кабеля антенны вайфай, а так же сломан коннектор этой антенны на самом модуле:

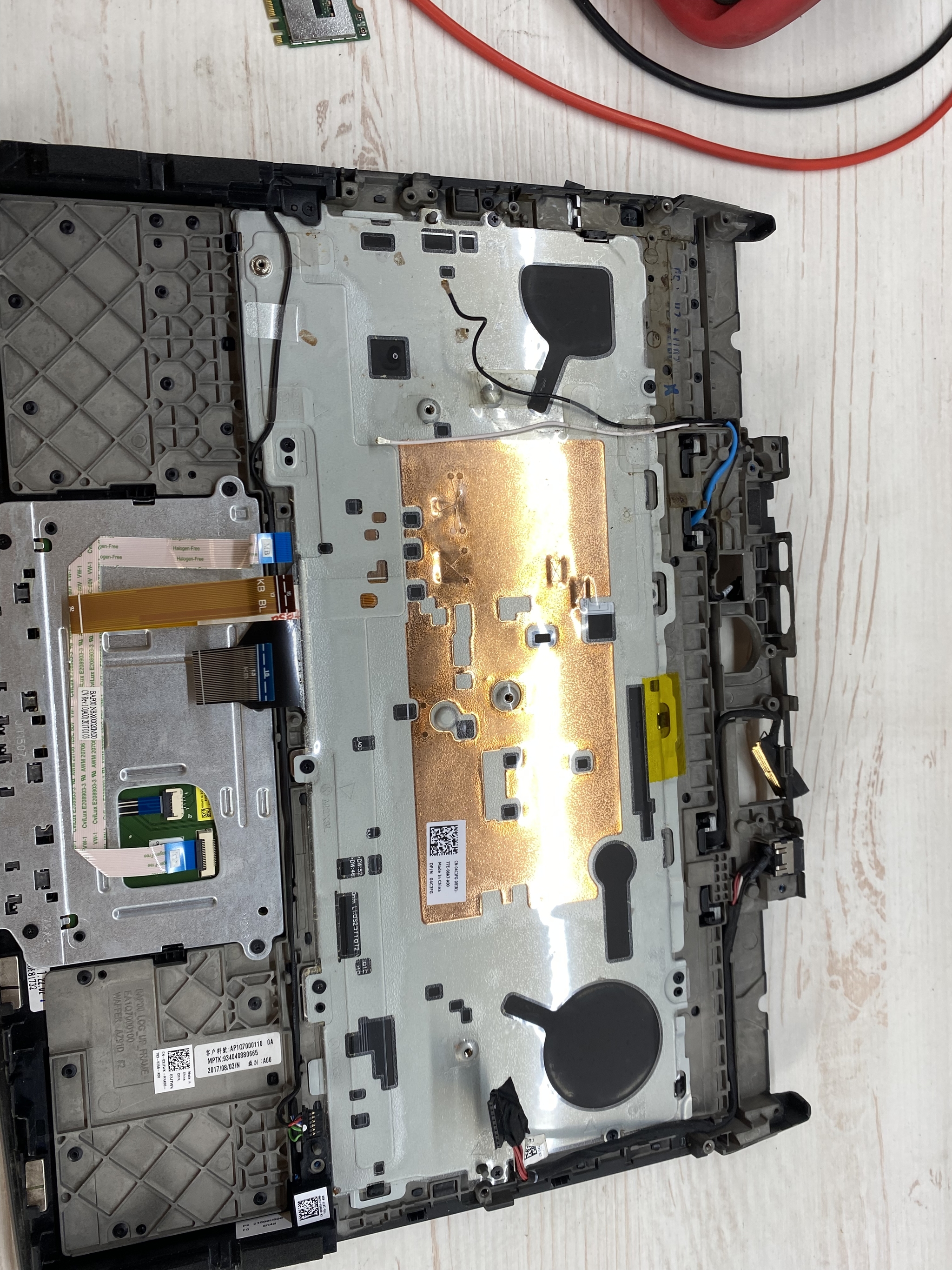

Но это легко устраняется. Вжух и кабель заменён:

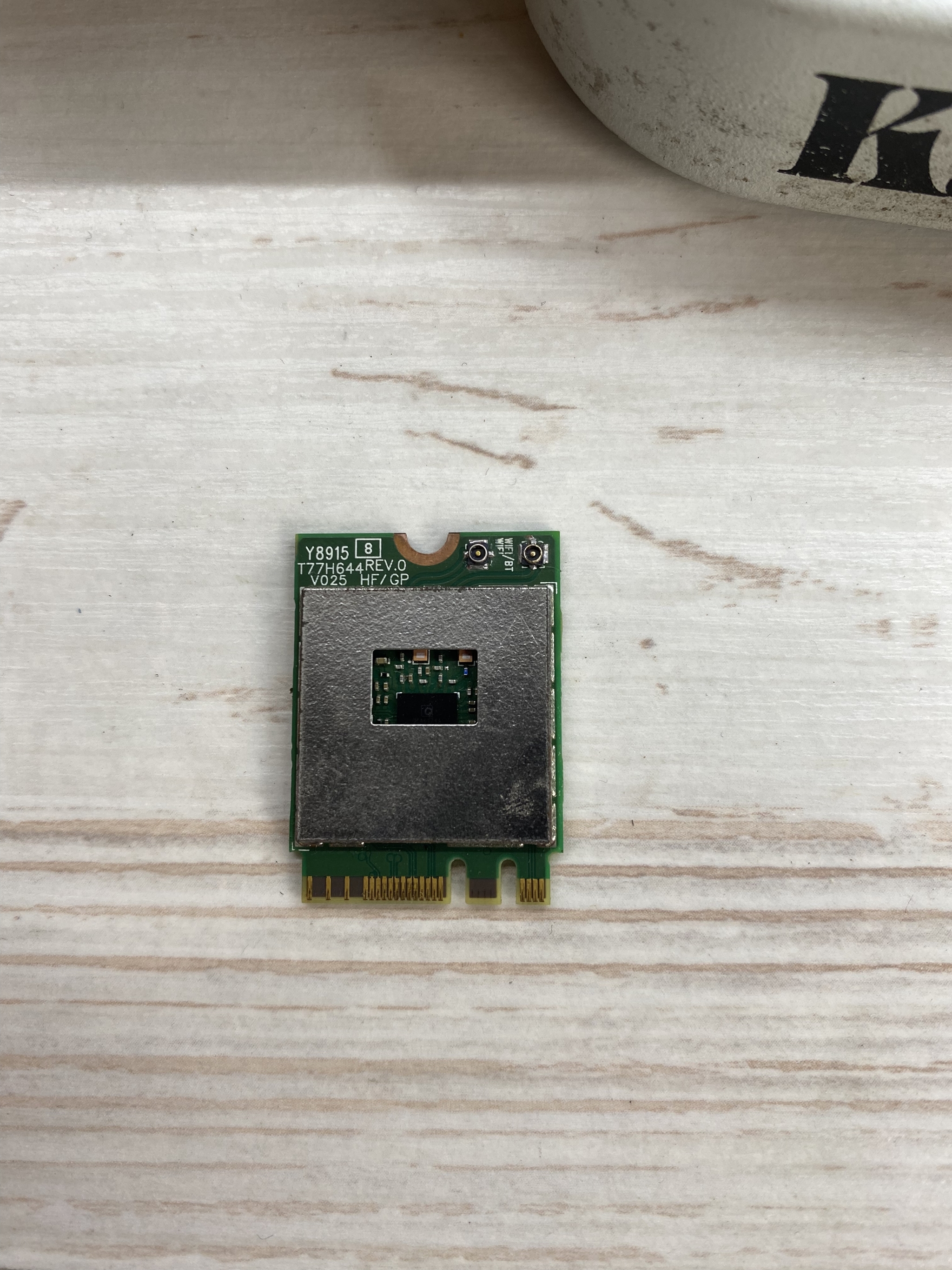

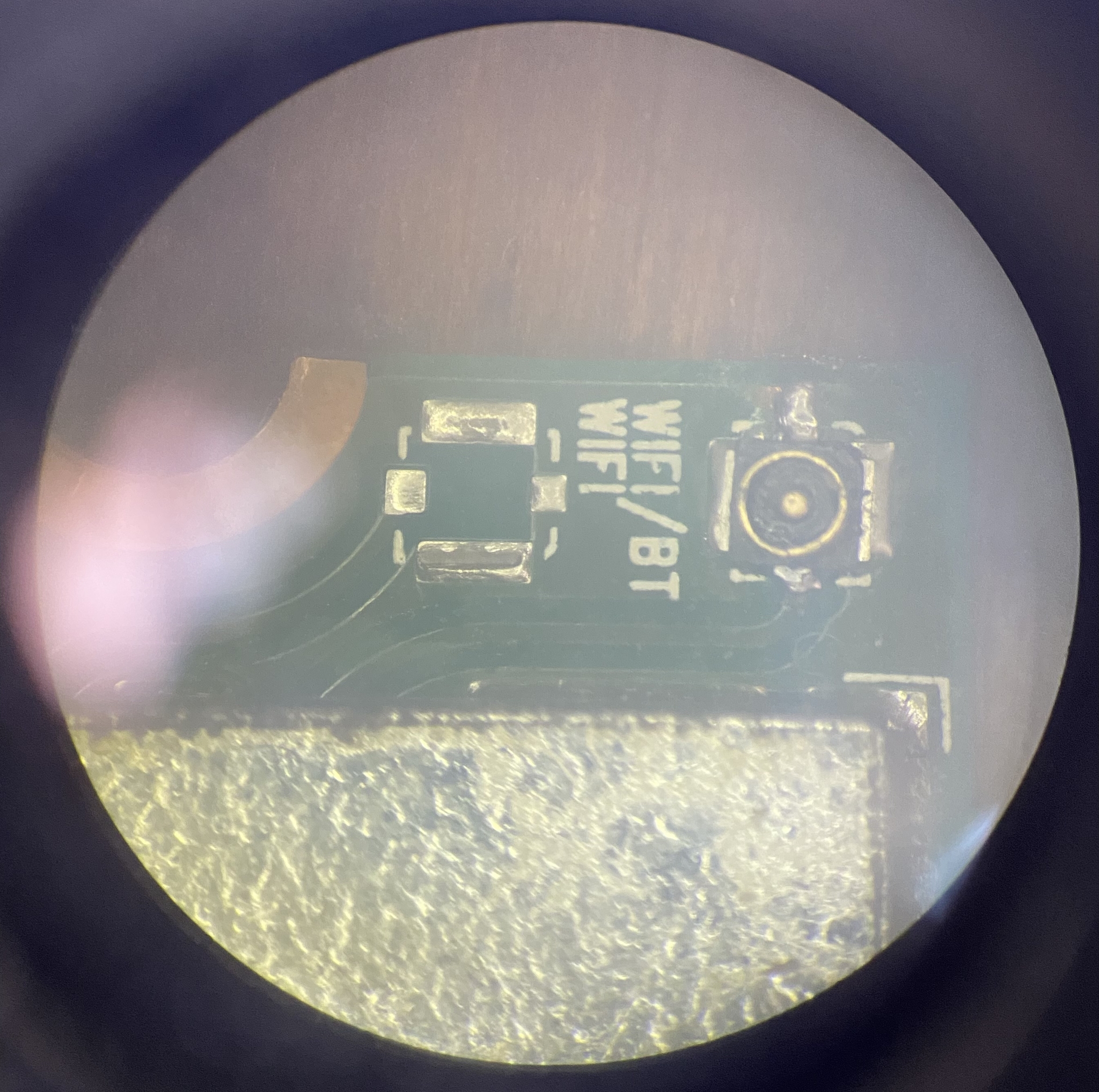

Коннектор на модуле заменил на тоже донорский. Отпаял от какого-то модема вроде:

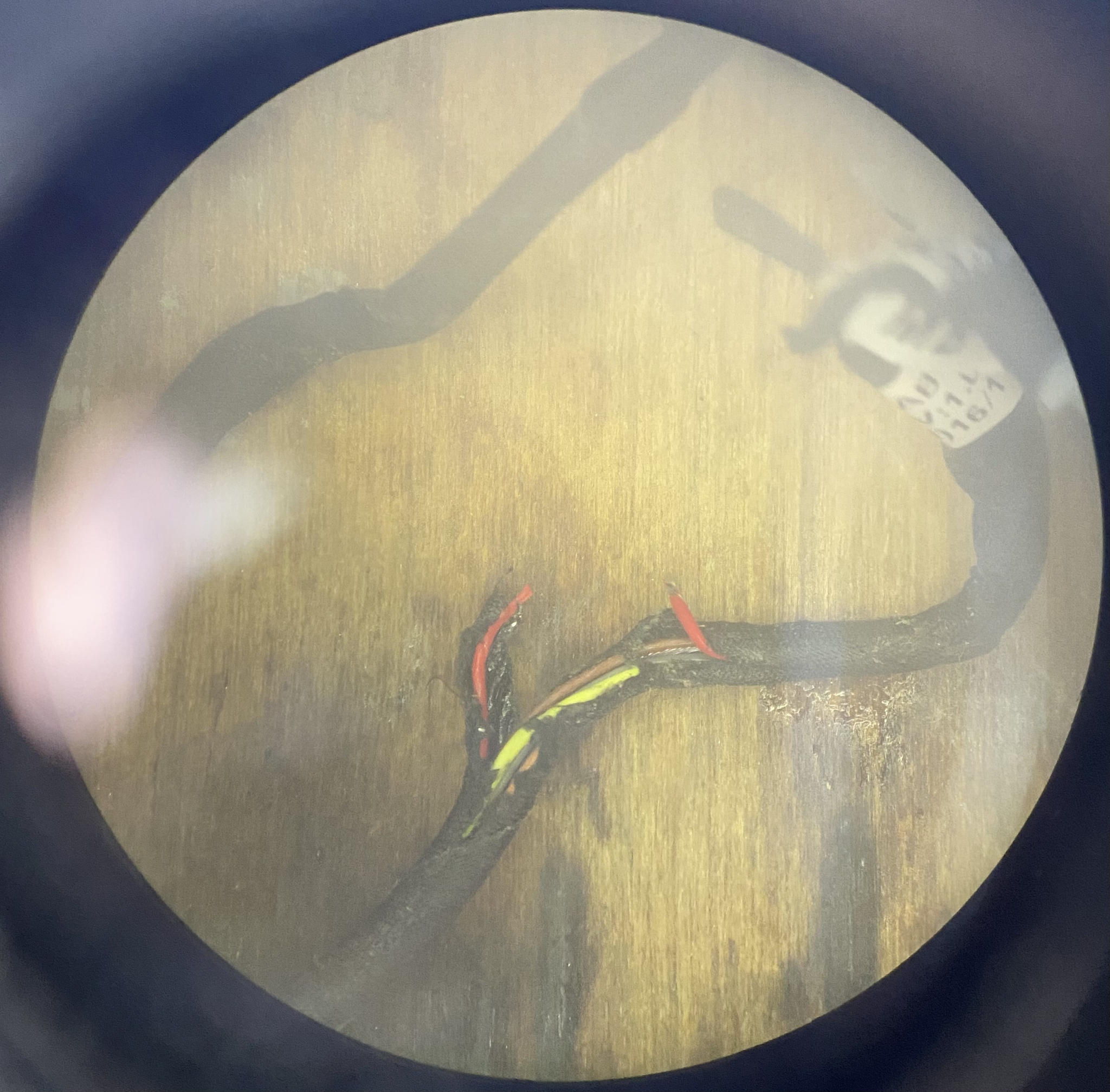

Обрыв провода в шлейфе матрицы под микроскопом:

Скорее всего это питание или сигнальный с веб-камеры.

Ну а теперь главная причина, почему же ноутбук выключался под нагрузкой?
А вот почему:

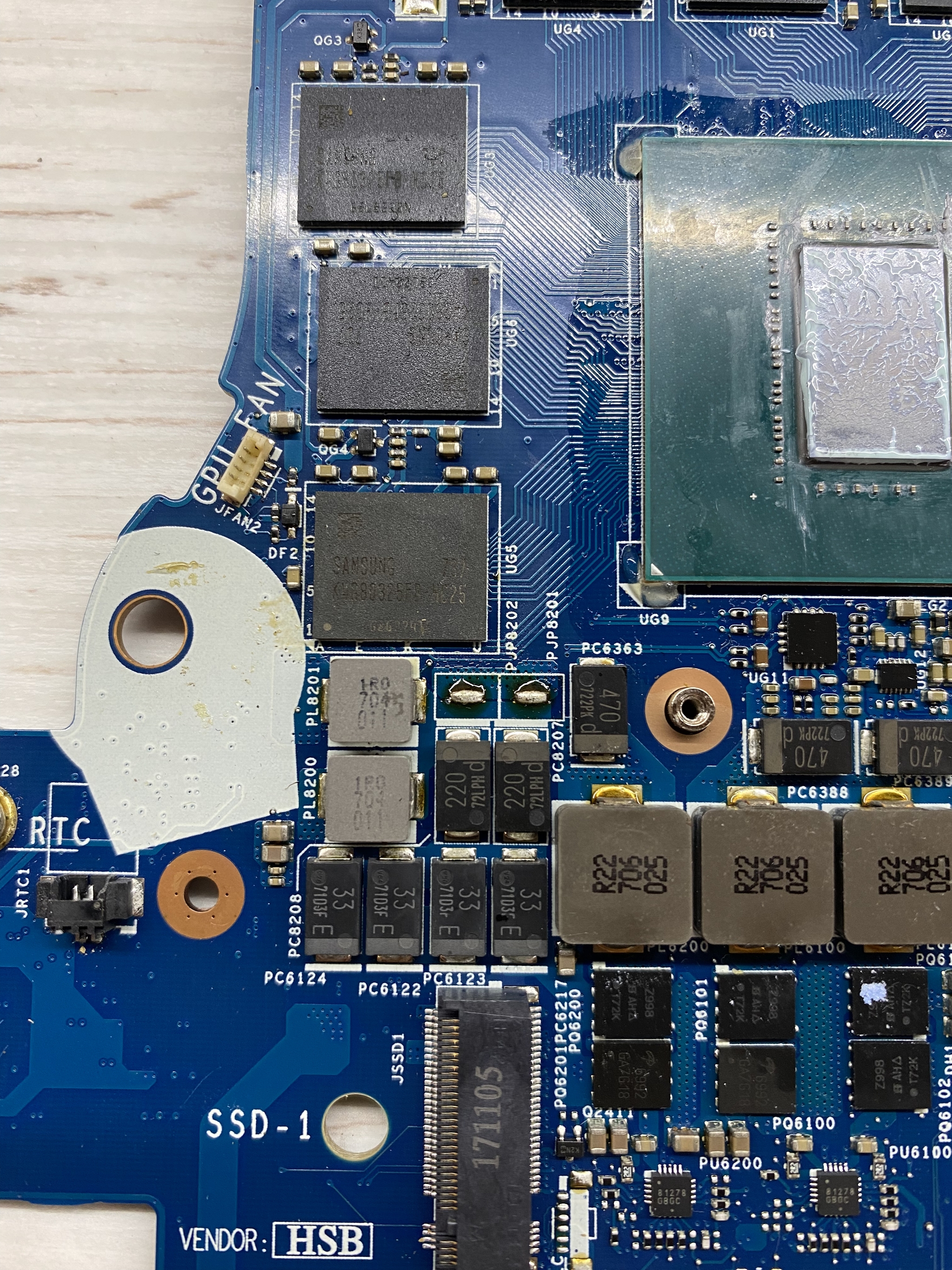

Механическое повреждение чипа видеопамяти.
Уж не знаю как умудрились его надломить, как-то получилось)

Решение только одно- менять.
Вжух, и готово:

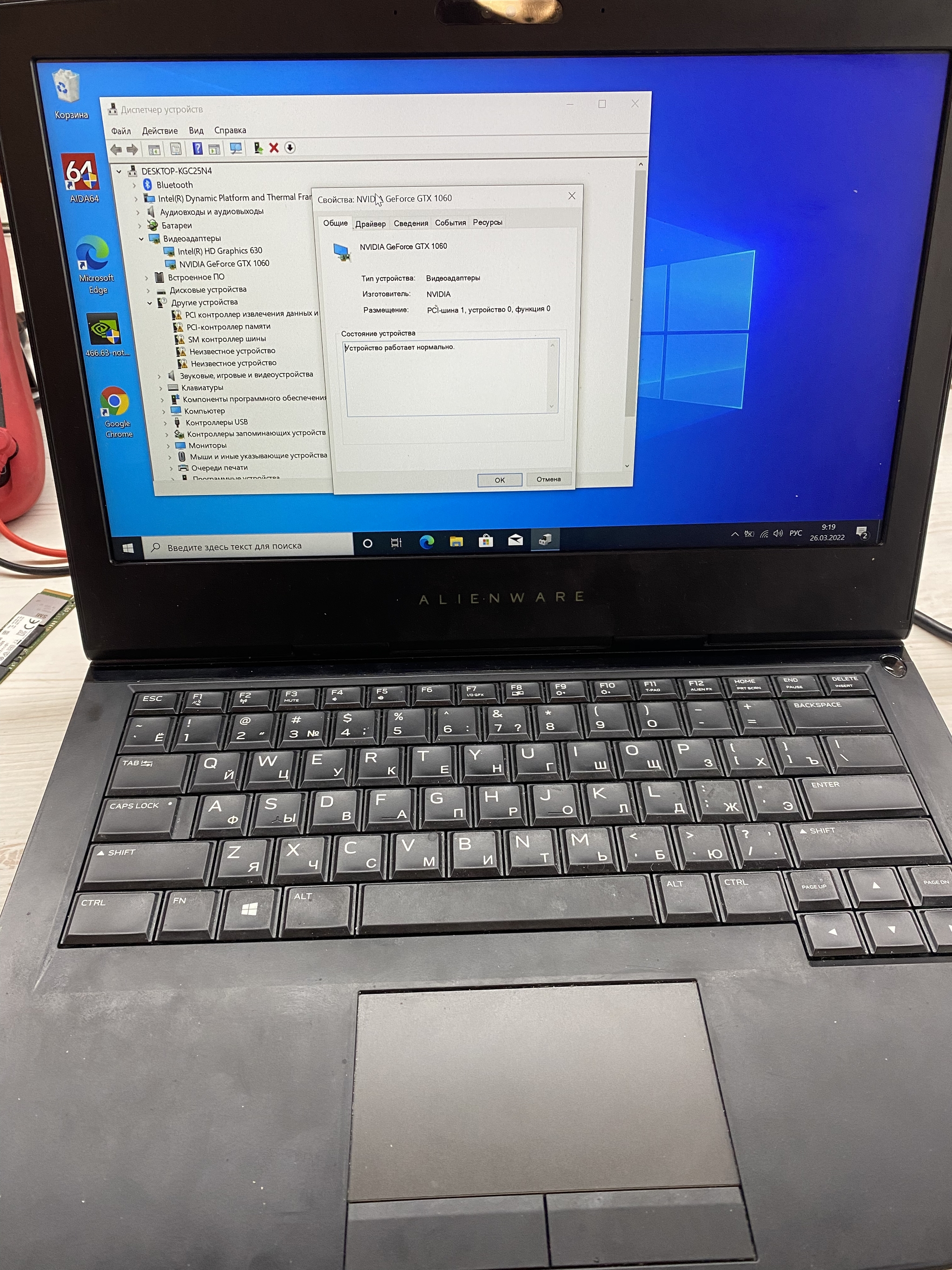

После замены чипа видеопамяти, дискретка определяется нормально, и успешно прошла бенчмарк.

И веб-камера тоже заработала:

Но к сожалению, через себе или два, этот чип стал сыпаться артефактами.

Я его так же заменил уже бесплатно, по гарантии и по сей день ноутбук нормально работает)

Вот такой получился ремонт.
