Работа над ошибками в электрическом щитке. Спасибо за советы читателям Пикабу
Здравствуйте уважаемые подписчики и читатели Пикабу. Всегда читаю ваши комментарии и беру из них много полезного и доброго. Спасибо вам.
Не так давно написал пост
И в комментариях Пикабушник с ником 6173955 мне посоветовал купить кримпер и дал ссылку на магазин. Также грамотные люди указали мне на недостатки в моей работе.
Во первых алюминиевый СИП подключен к автомату с объмеднёнными контактами, во вторых многожильные провода зажаты винтами.
Я заказал кримпер, ждал около месяца.
И вот он пришёл с набором наконечников НШВИ.

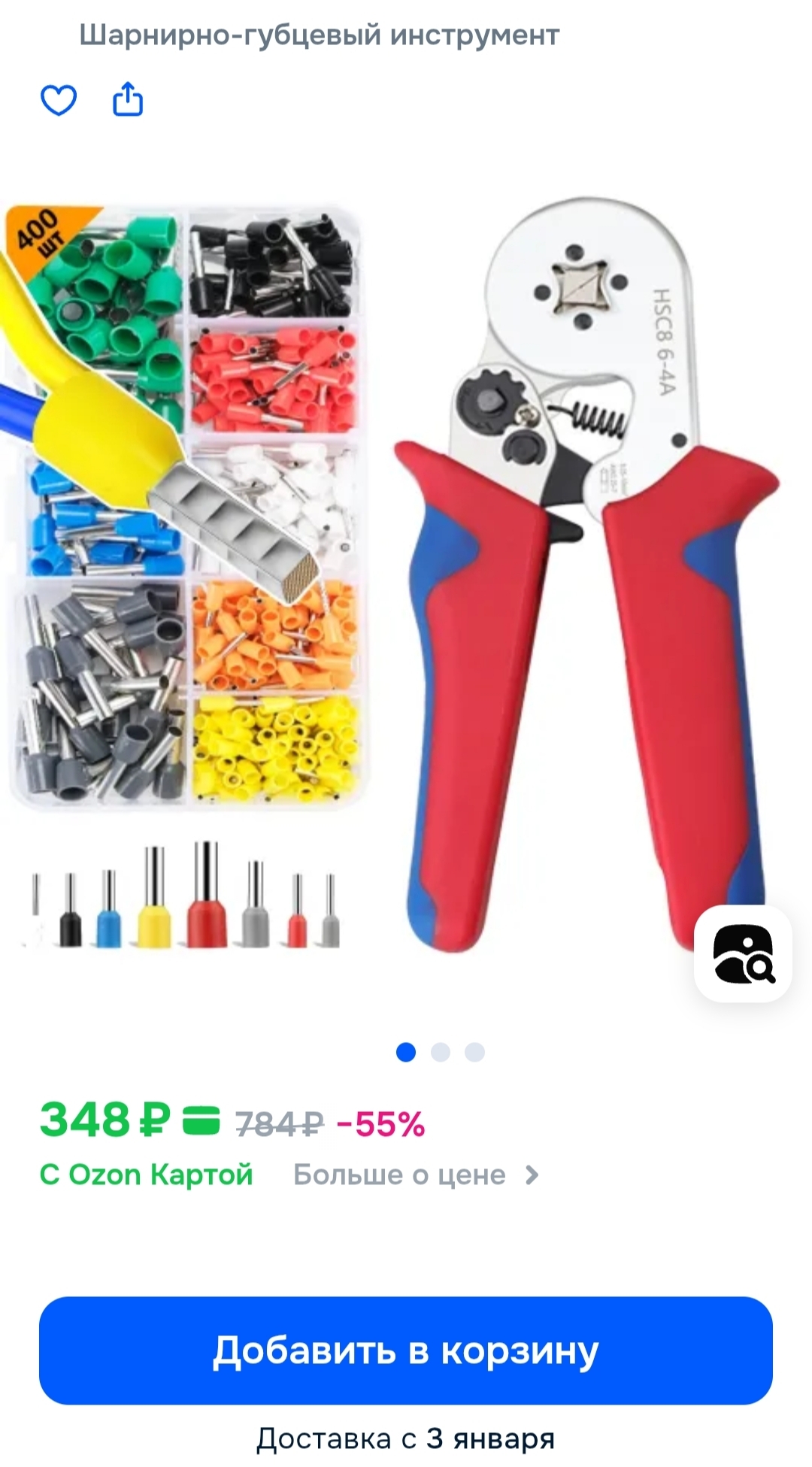

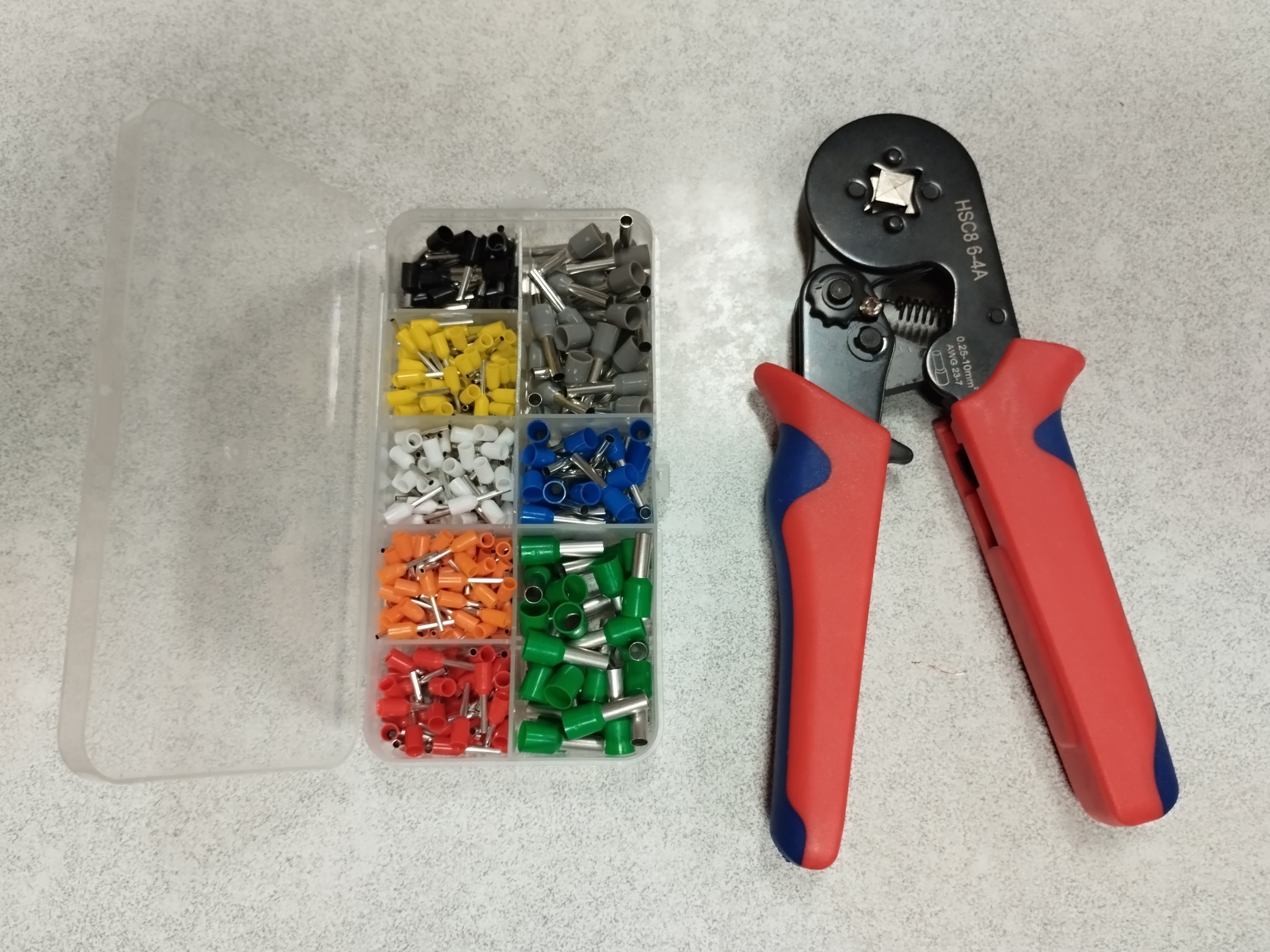

Вот такой замечательный инструмент пришёл ко мне из Китая.
Включил Ютуб, смотрю обучающие ролики как правильно обжимать НШВИ многожильный провод.
НШВИ – это Наконечник Штыревой Втулочный Изолированный, предназначенный для опрессовки многожильного медного проводника.
Инструкция по применению в двух словах:
- снять изоляцию с многожильного провода;
- слегка пальцами сформировать ровный пучок;
- подобрать наконечник НШВИ по диаметру, чтобы надевался с лёгким усилием;
- не допускать отдельно вылезшие жилки из пластиковой юбки наконечника;
- из наконечника НШВИ наружу должны торчать медные проводки, это показатель что наконечник наполнен на всю длину, на весь объем.
- вставить наконечник НШВИ в кримпер до упора в пластиковую юбку НШВИ;
- сжимаем ручки плавно без рывков втулка сминается;
- обрезаем кусачками торчащую из наконечника медь;
- вставляем отформованный наконечник НШВИ в винтовой зажим и затягиваем.
Сегодня буду работать с многожильными проводами. Отключаем вводной автомат.

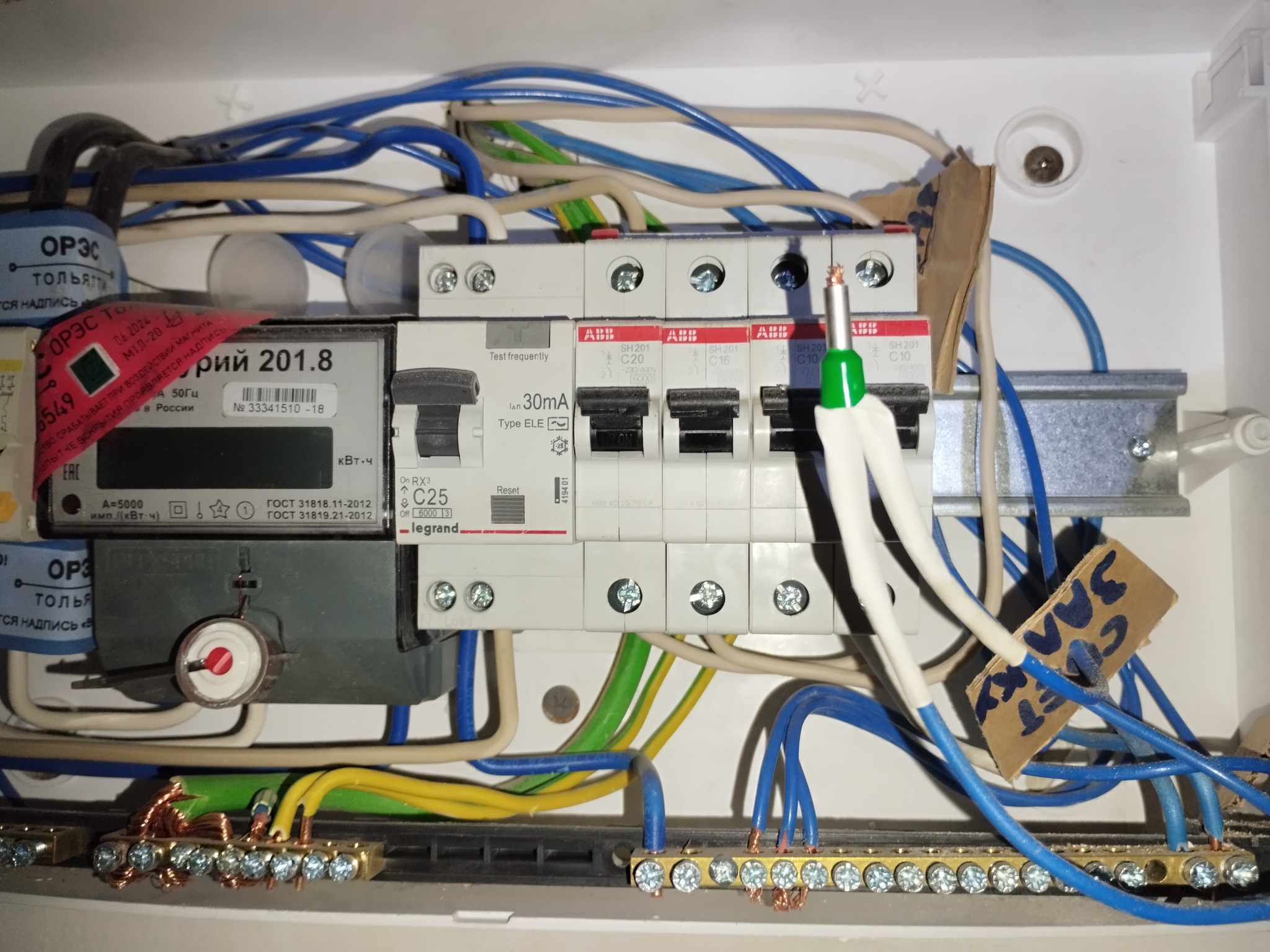

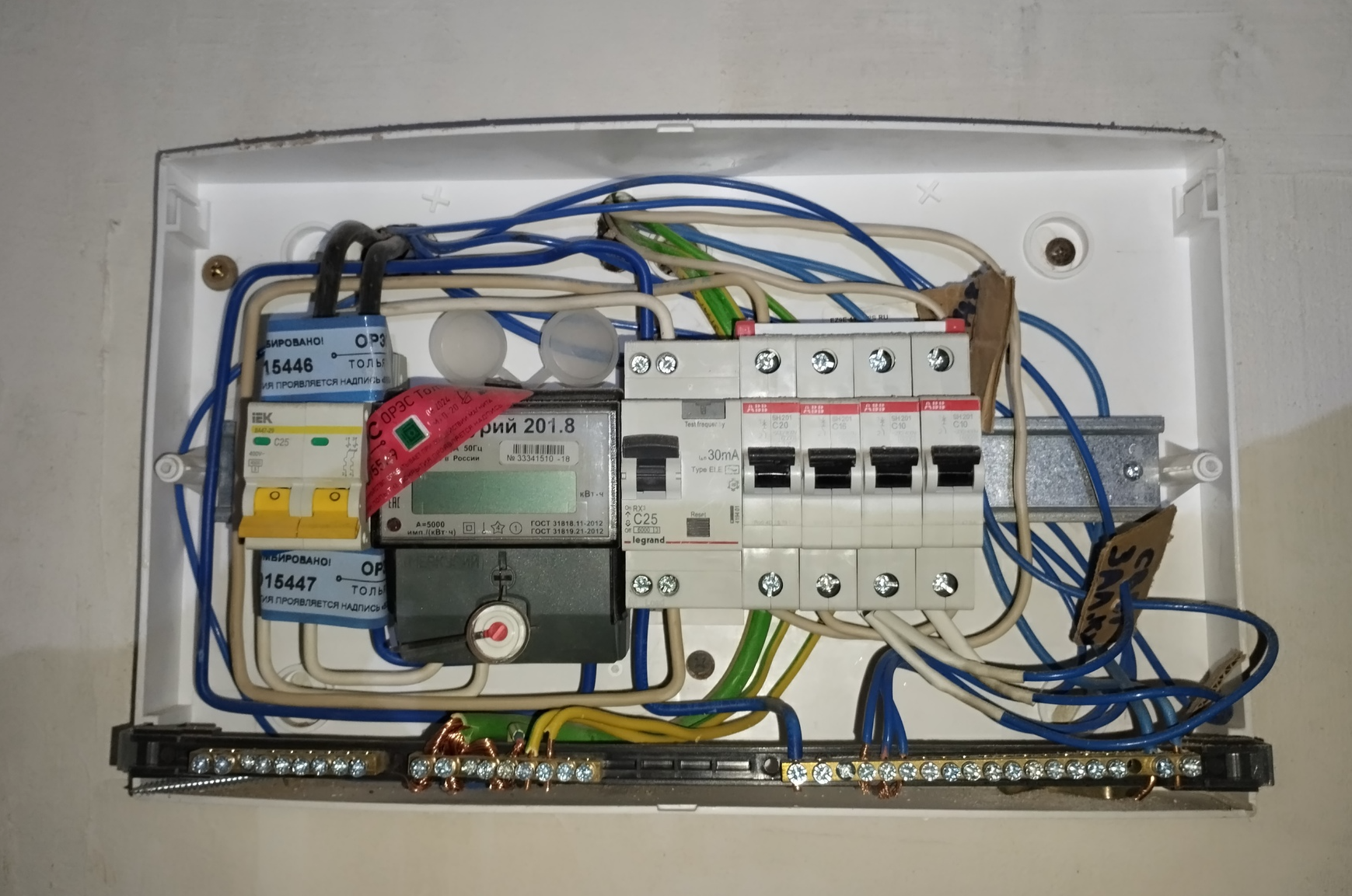

Вот так выглядит сборка до начала обслуживания.

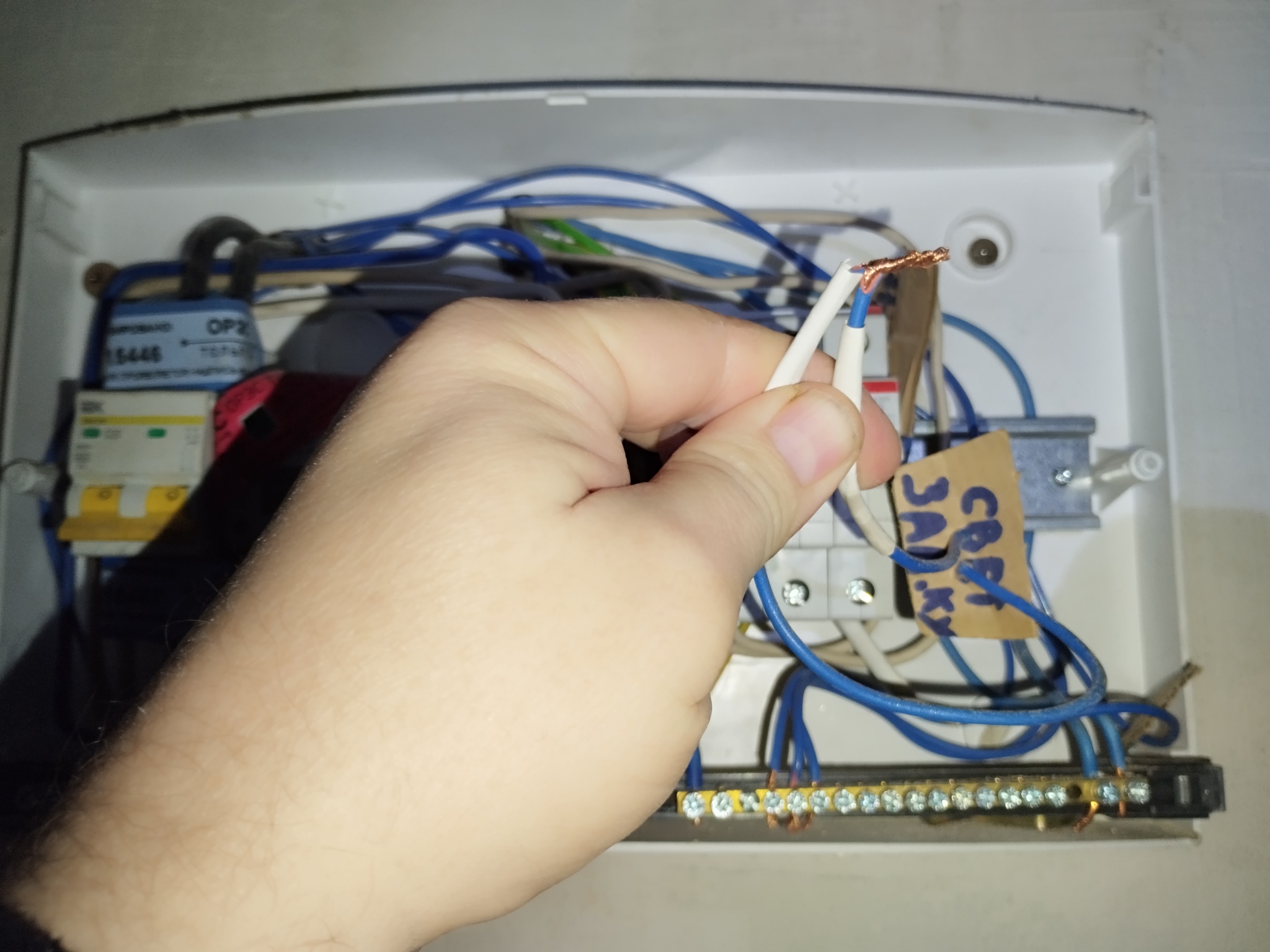

Извлекаю скрученные многожильные провода из автомата. Это освещение двух комнат, один провод из кухни, второй из жилой комнаты.
Подобрал наконечник НШВИ по диаметру провода , чтобы надевался с лёгким усилием.

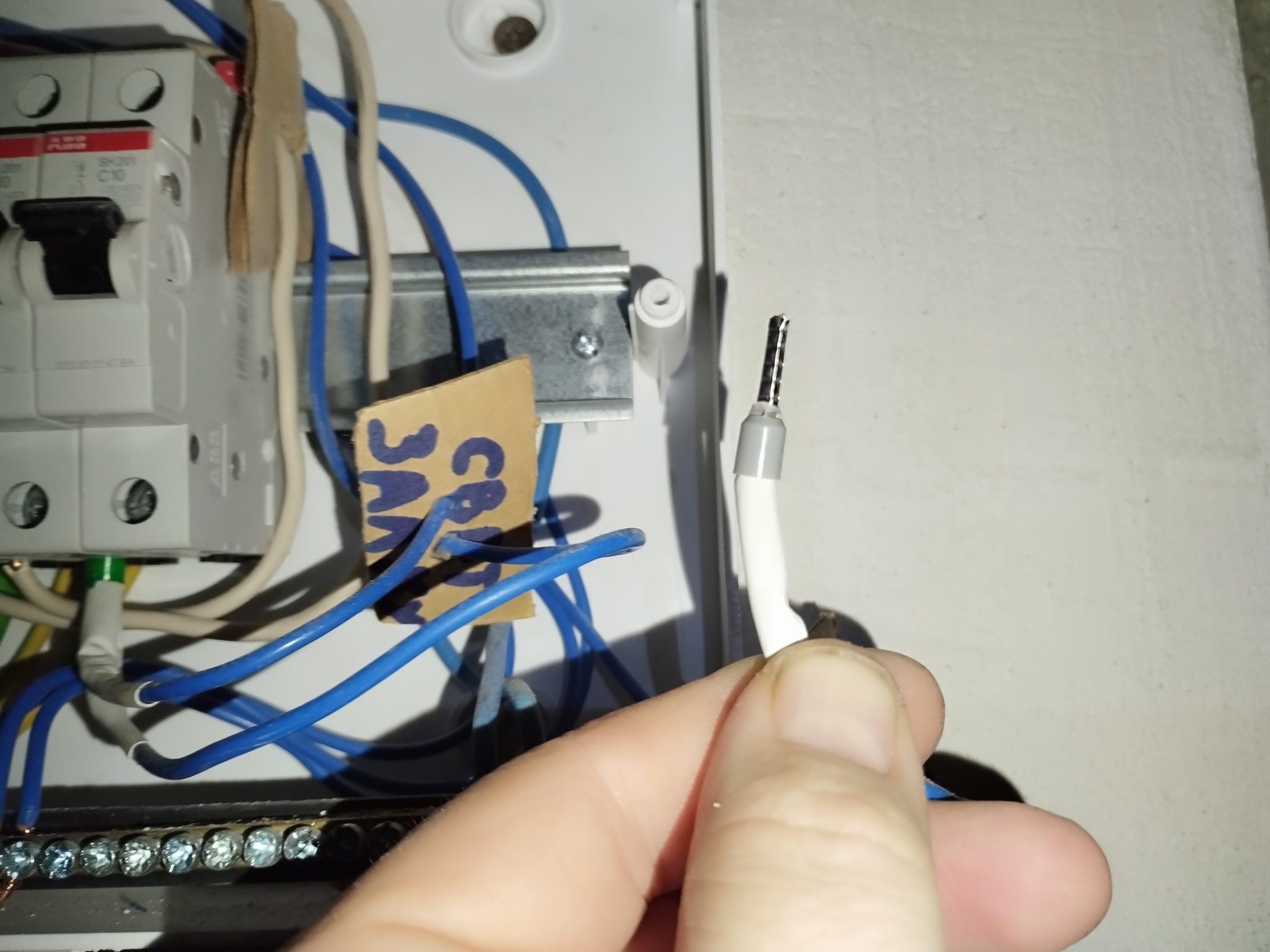

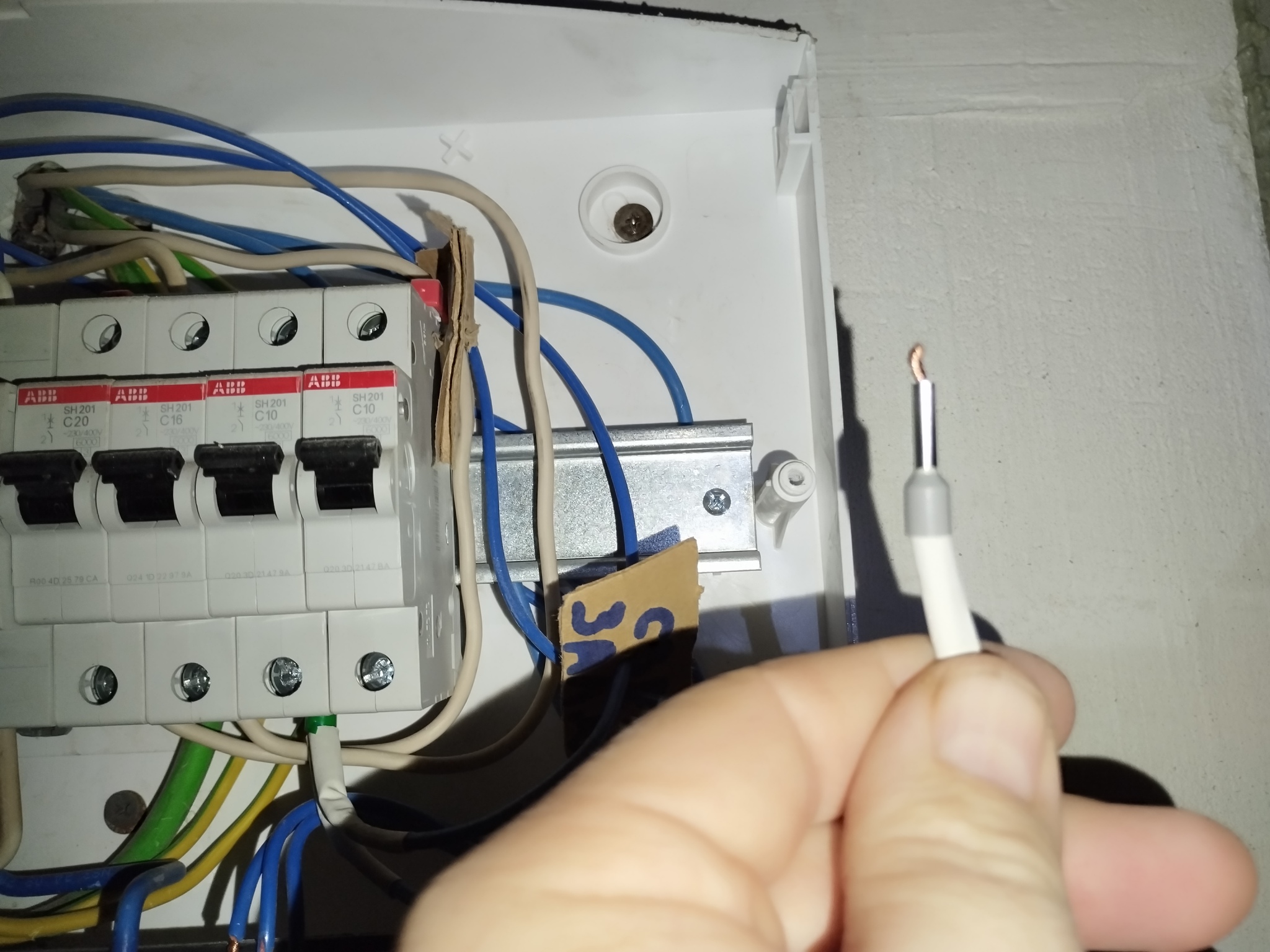

Из наконечника выглядывает медь, значит он заполнен на весь объём.

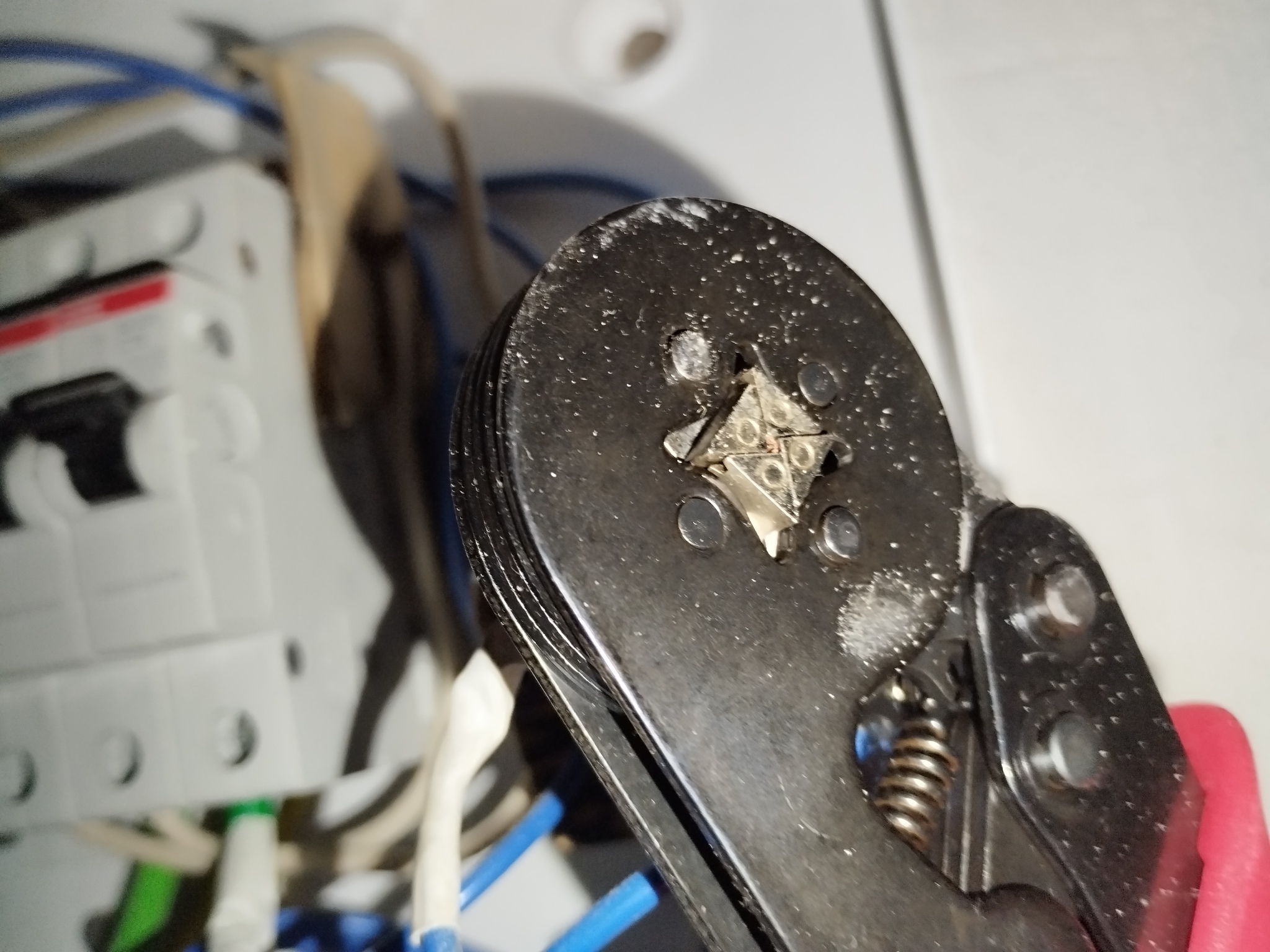

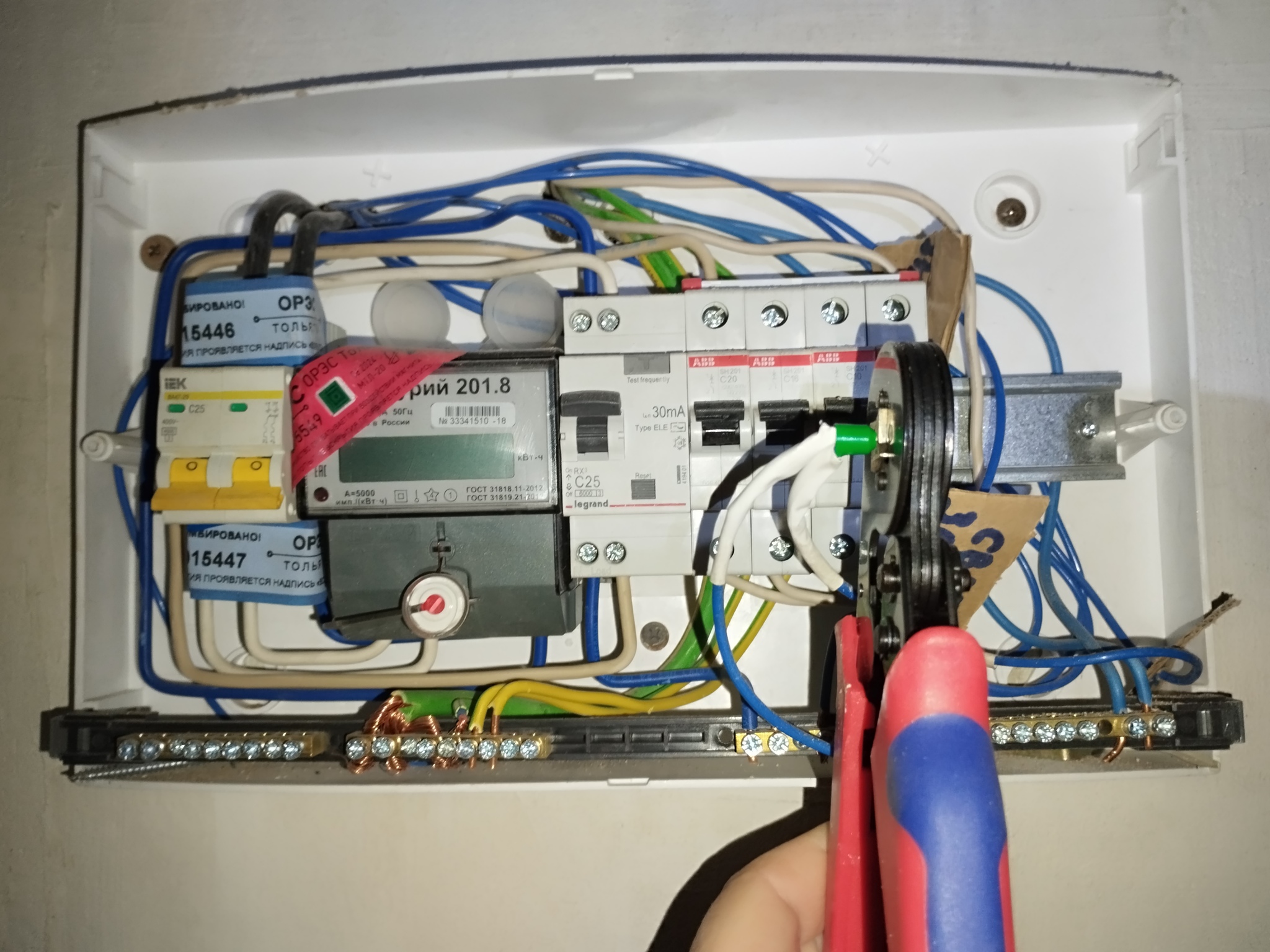

Вставил наконечник НШВИ до упора в обжимное отверстие кримпера, юбочка коснулась корпуса, сдавил ручки и вуаля!
Чёткий прочный контакт готов к установке в автомат. Легко и просто!

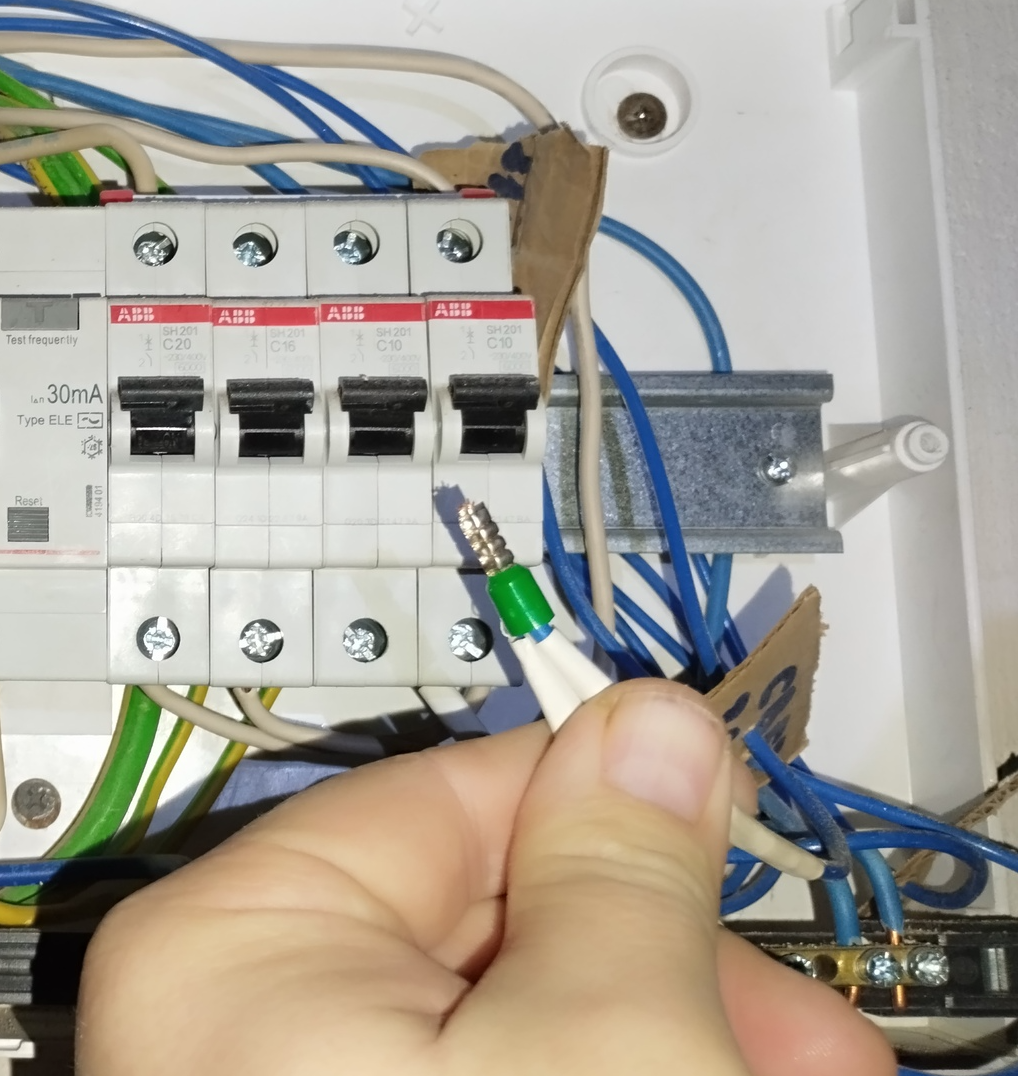

Вставляем его на место в автомат и затягиваем.
Освобождаем следующий многожильный провод. Он другого сечения, надеваем наконечник НШВИ другого типоразмера, который меньше диаметром.
И обрезаем торчащие излишки.
Вставляем на место в автомат. Этот провод отвечает за освещение в тераске и на улице.
Мне дёшево досталась бухта синего многожильного провода и монтаж освещения делал из него. И фаза и ноль синие. Концы проводов фазы маркировал белой термоусадкой. Ноль остался синим.

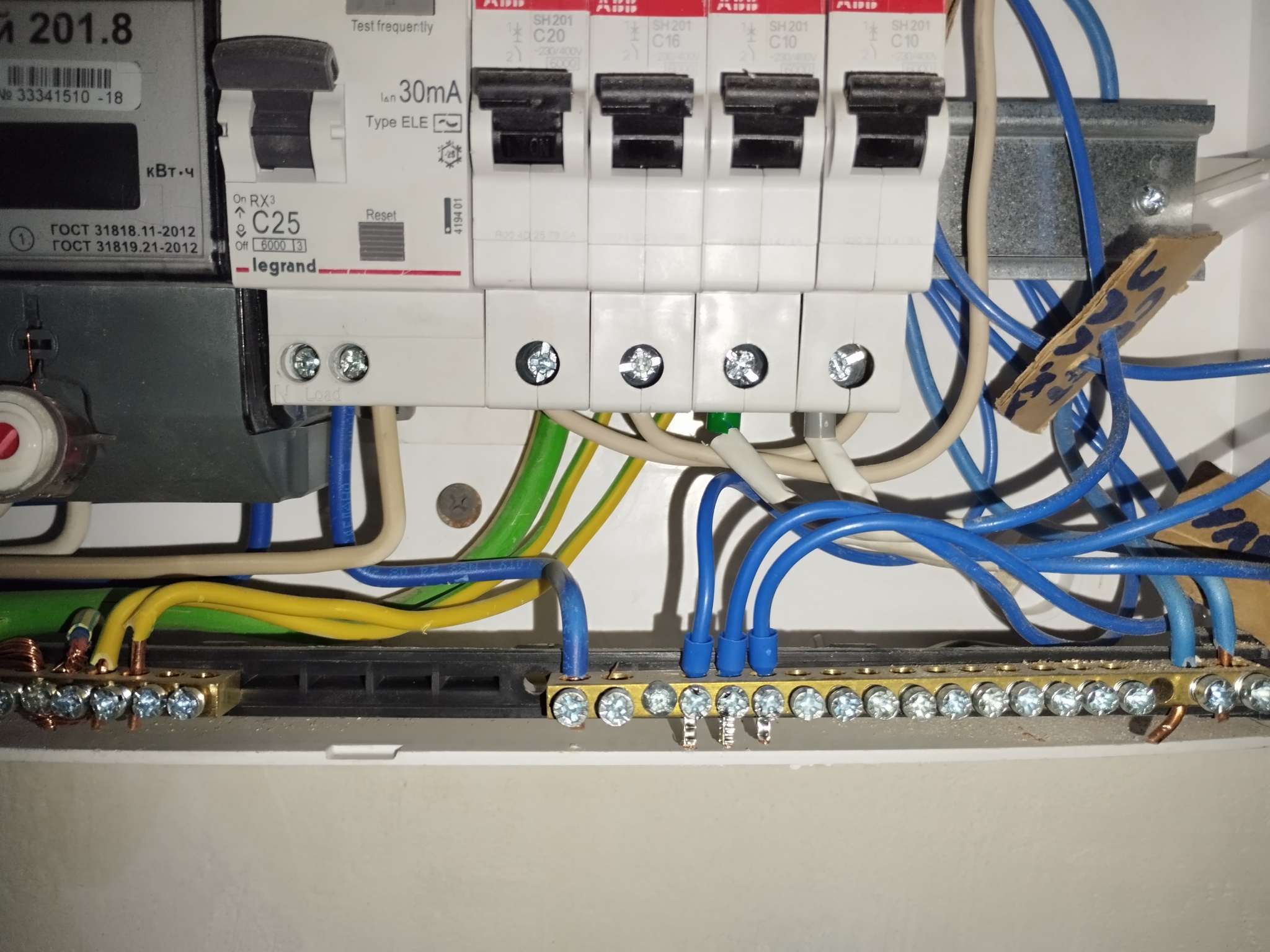

Переходим к нулю.

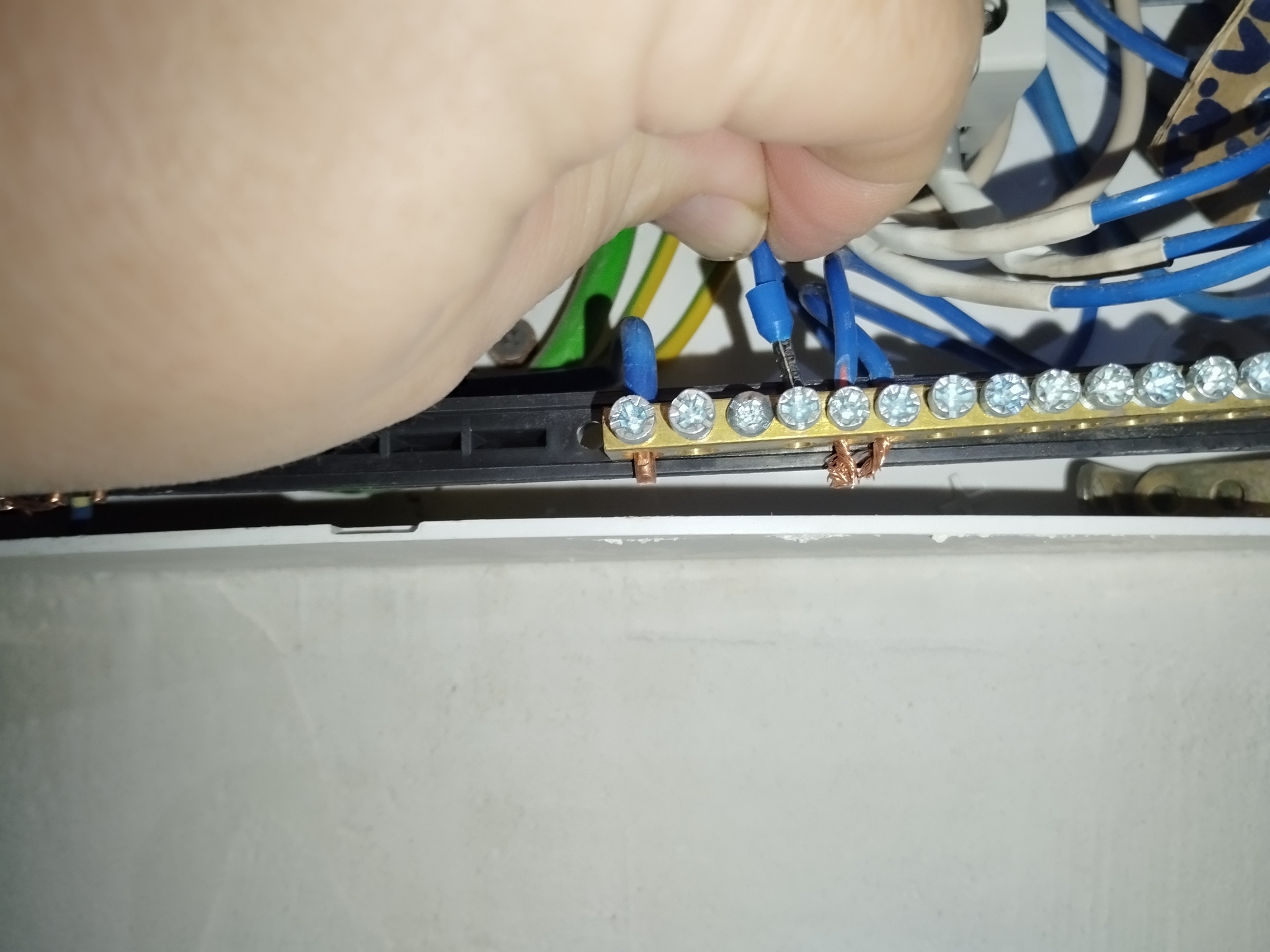

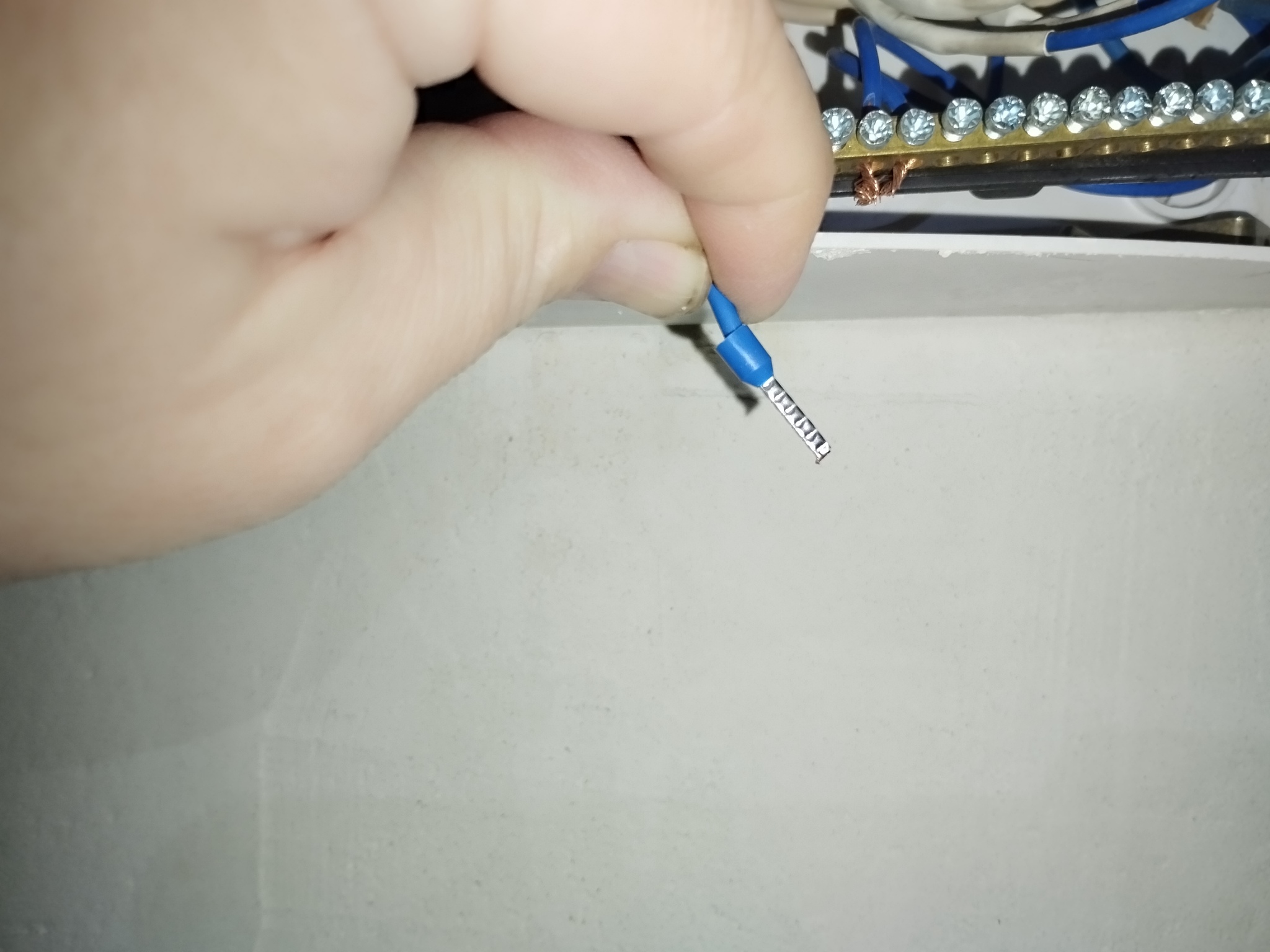

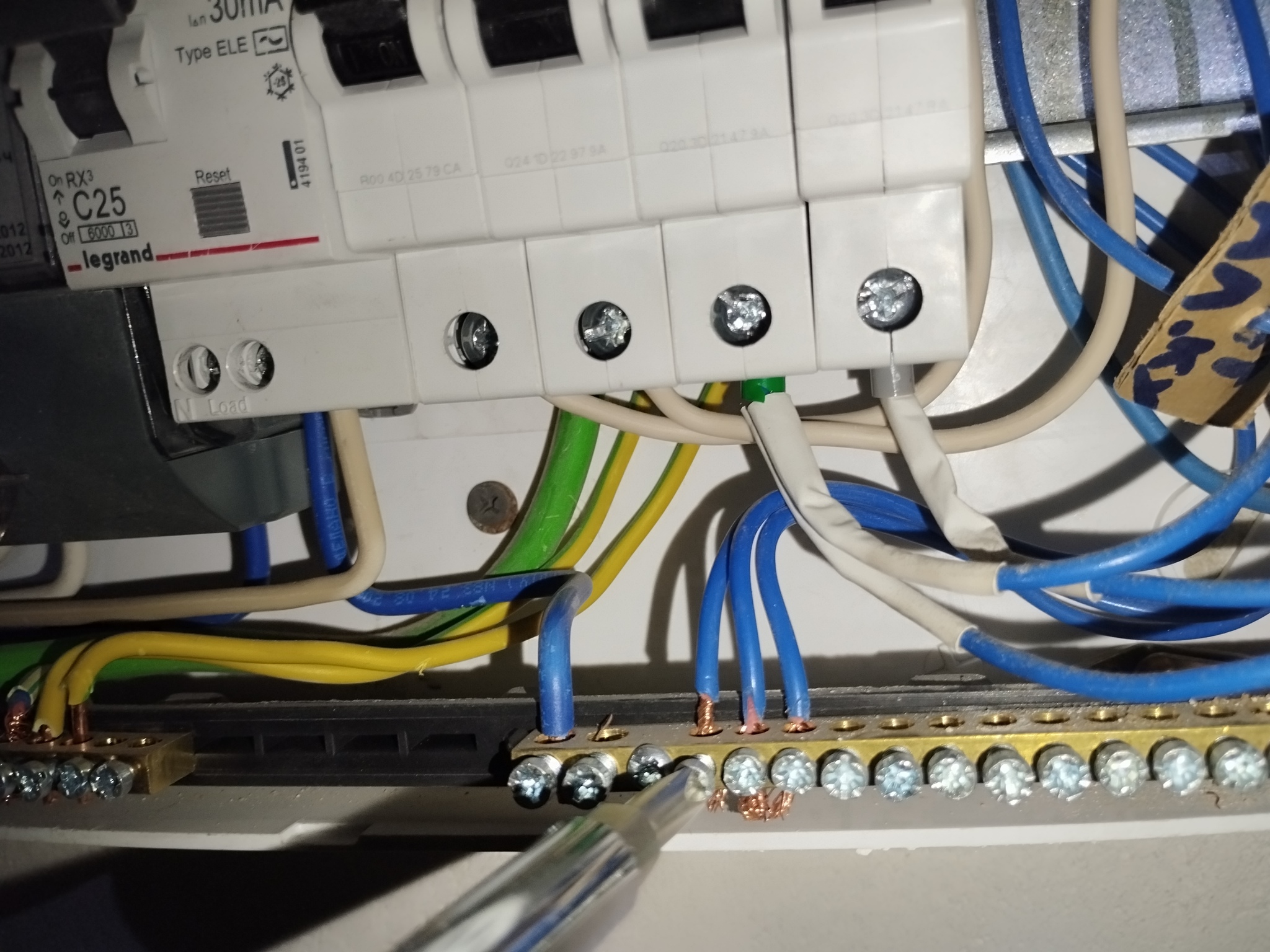

Освобождаем провода и повторяем предыдущие операции.
С нулем закончили.
Остался последний многожильный сложный провод,- земля.

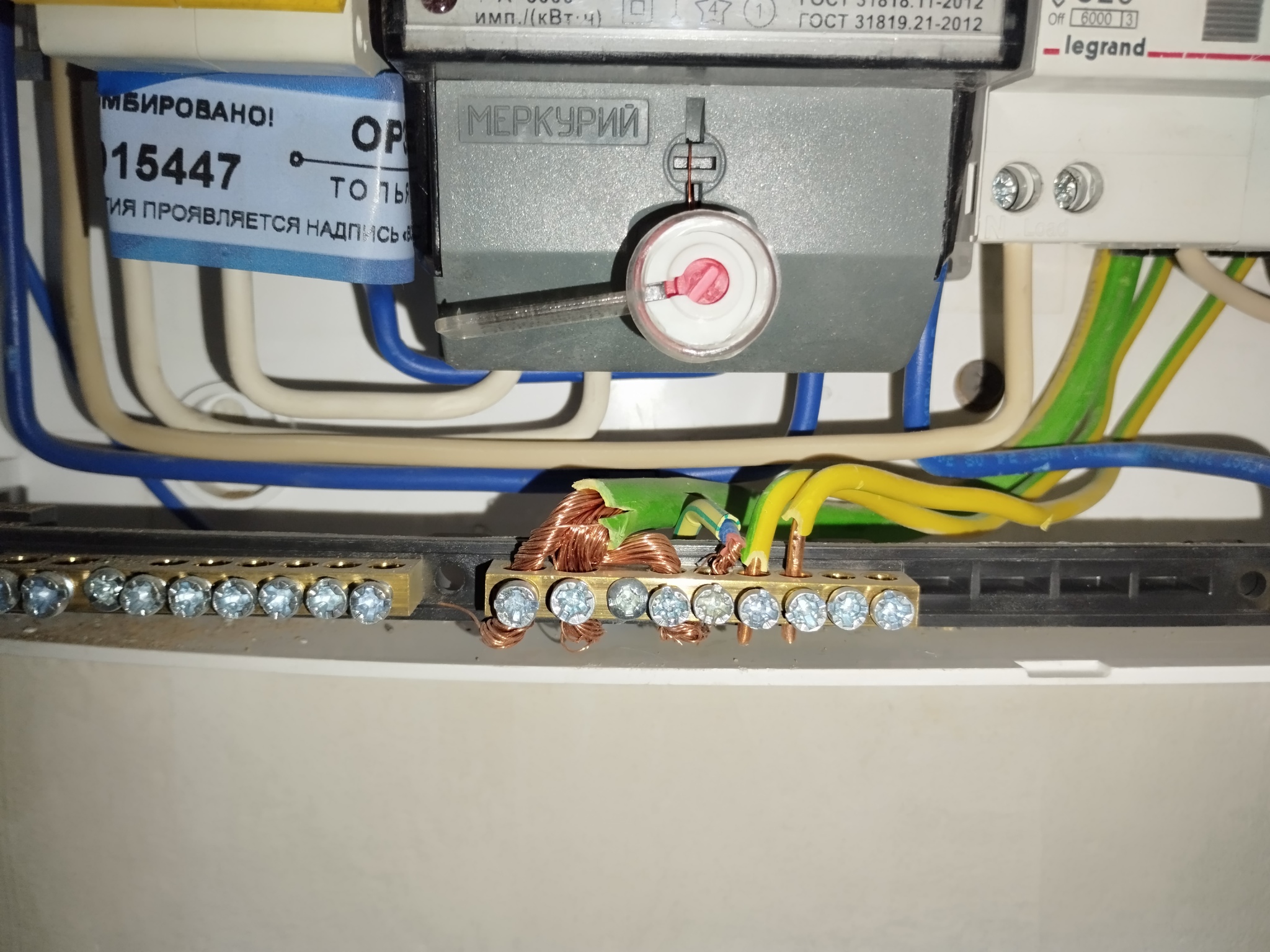

Вот так он выглядит.
На фото контакт земли. Надо что то придумать.

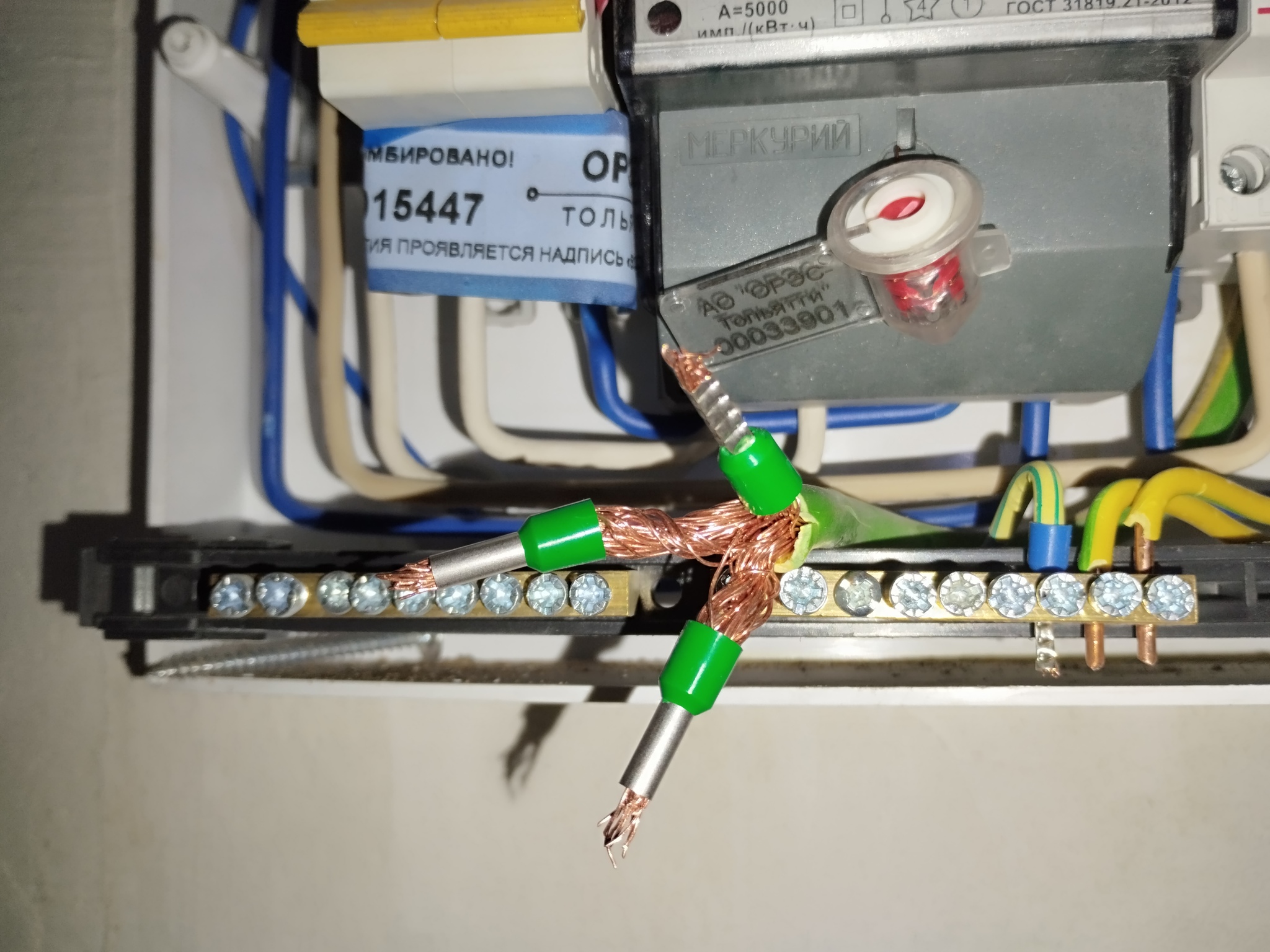

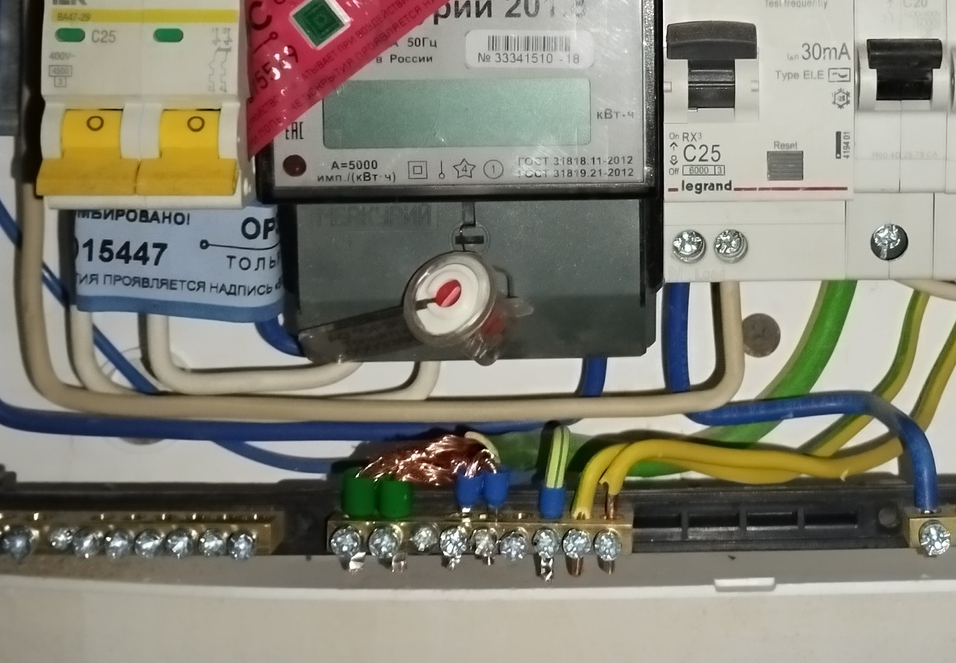

Разделил пучок жил из толстого провода "земли" на три жгутика и обжал их наконечниками НШВИ.

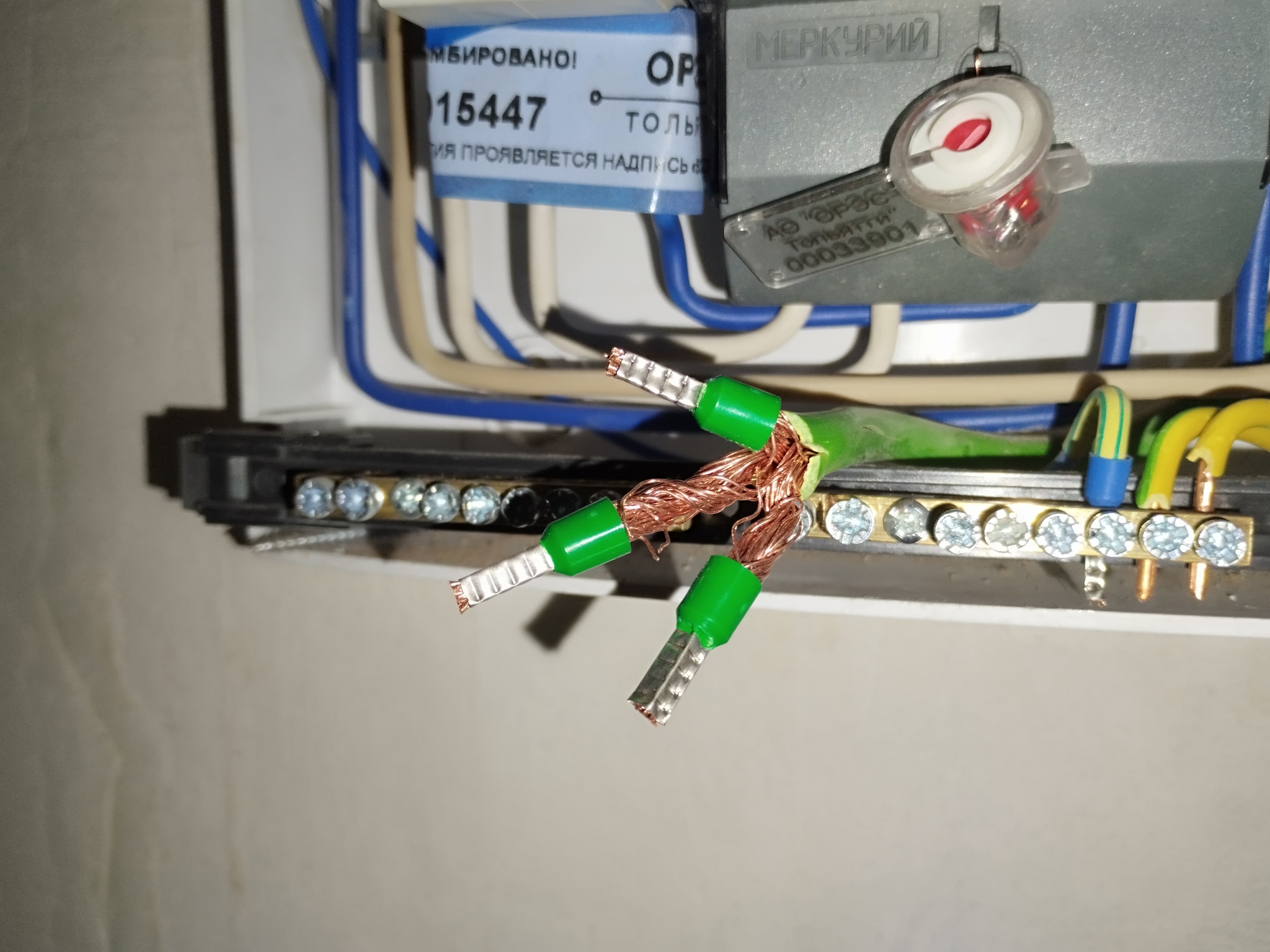

Срезал лишнюю медь.
Поставил на место и затянул винты на контактной планке.
Следующий раз вернусь к этому ящику с местным электриком и контроллером.

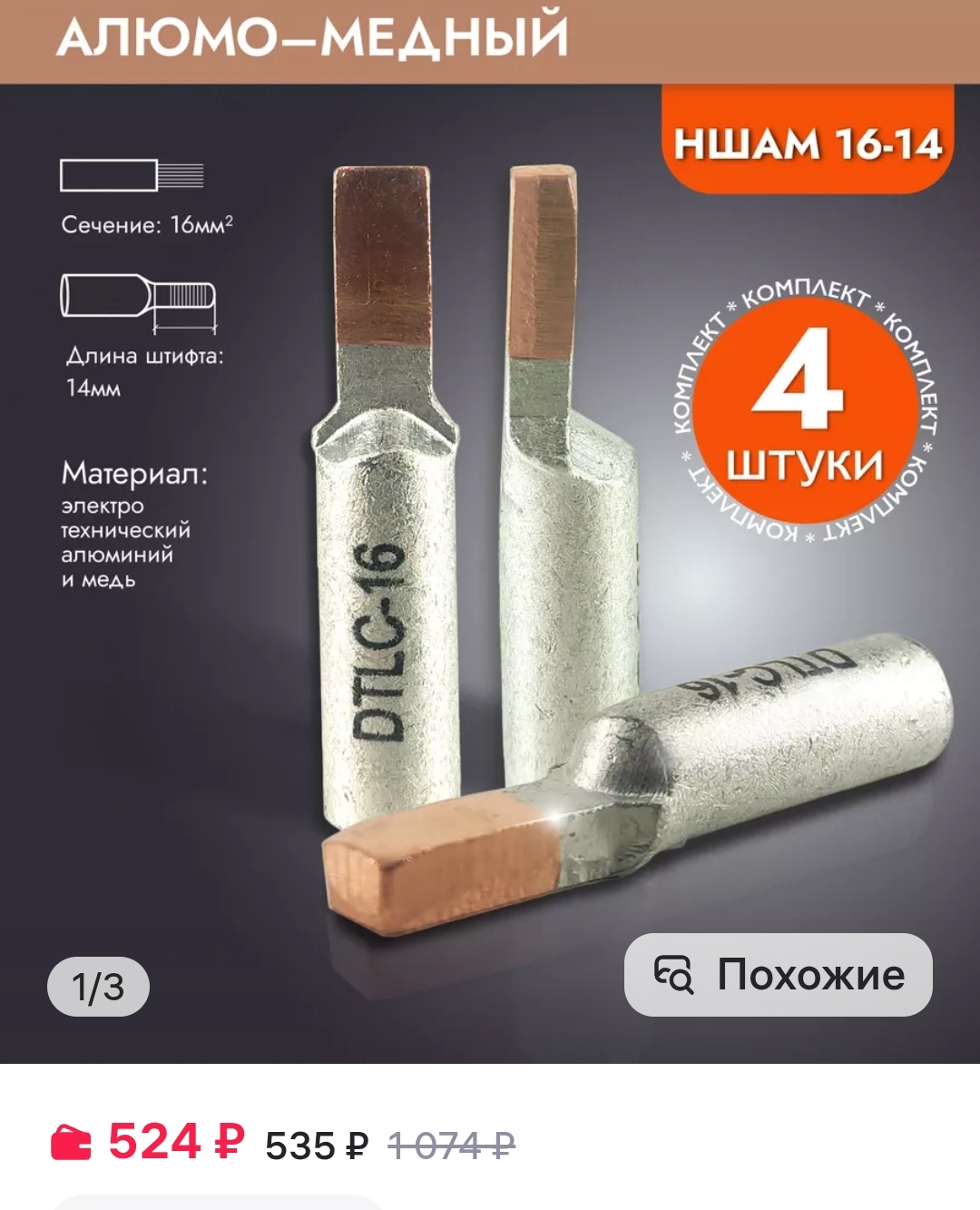

Будем ввод провода СИП в автомат делать через алюминевомедную (алюмо-медную) гильзу, как мне в комментариях подсказали дорогие читатели Пикабу.
Работа по ремонту домика медленно, но движется.
Спасибо вам за участие, советы подсказки.
Желаю вам всего наилучшего.
P.S. Если бы нанял бы профессионала, не было бы переделок. Но кто знает, кто профессионал, а кто только говорит, что он профессионал. Как отличить профессионала от самозванца? Хотя я сам с удовольствием занимаюсь этой работой.
