Простой RS-триггер в Codesys 3.5⁠⁠

Для включения и выключения часто используется этот полезный логический элемент RS-триггер. На нем можно собирать сложные цепочки регуляторов с различной логикой.

Сейчас я стал редко его применять, так как код в основном пишу на ST. Зачастую этот элемент там не нужен. А для языка программирование CFC и FBD самое то.

RS-триггер

У этого элемента сброс является приоритетом. Одним словом, если он срабатывает, то другие сигналы не работают.

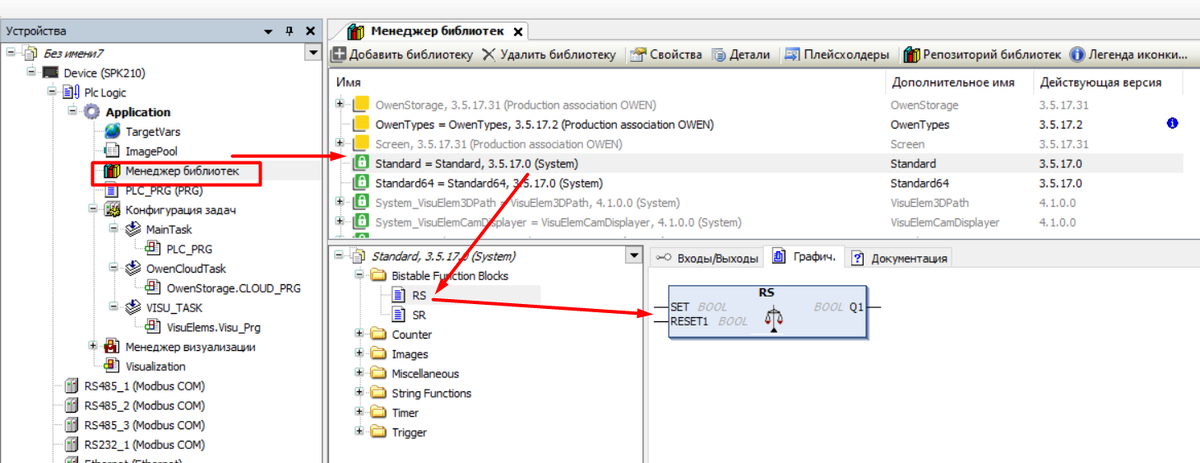

Находится он в библиотеке Standart.

Объявляем триггер, даем ему имя.

Set - Включить триггер, Reset - Выключить.

Работа RS-триггера:

SR-триггер

Все тоже самое, только приоритет по пуску.

Работа SR-триггера:
