Простенький проект регулятора температуры на ST⁠⁠

Нужно измерять температуру с термодатчика r385_500 на ПЛК PLC-150i в диапазоне от 100 до 200 градусов. При превышении температуры выше чем уставка 1 срабатывает сигнализация/лампа, которая отключается только после того как температура уменьшится до уровня уставки 2. Уставка 1 – 200 градусов, уставка 2 – 100 гр.С.

Создание проекта на ПЛК

Создаем новый проект, в качестве целевой платформы выбираем PLC-150i, затем в организаторе объектов выбираем «Конфигурация ПЛК» и в ней выбираем тип датчика.

Реализация регулятора температуры

Пишем простейшую программу на языке ST.

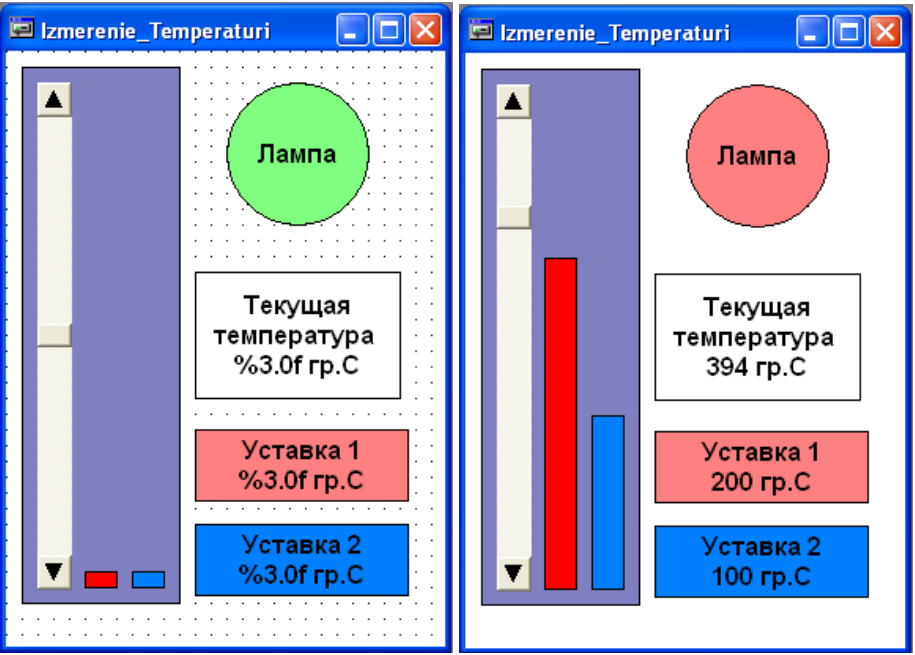

На окне визуализации расположены следующие элементы: 1 ползунок, 6 квадратов и 1 эллипс. Ползунок связан с переменной «temp» и служит для моделирования изменения температуры, измеряемой датчиком. Два квадрата справа от ползунка связаны с переменными деформации по вертикали: для 1-го кубика это (-PLC_PRG.ustavka1), для второго (-PLC_PRG.ustavka2). Графический элемент эллипс служит для визуализации срабатывания физического дискретного выхода ПЛК «lampa». Три прямоугольника под лампой показывают текущую температуры, уставку 1 и уставку 2. В них нужно настроить переменные на вывод текста: «temp», «PLC_PRG.ustavka1» и «PLC_PRG.ustavka2».

С уважением, Гридин Семен
