Прошу помощи в написании программы для чпу Fanuc. Какой именно Fanuc без понятия, мне сказали они все +- одинаковые и программу поймёт любой. Сам пытаюсь, но что-то не получается. Буду ооочень благодарен за помощь!
Моя деталь

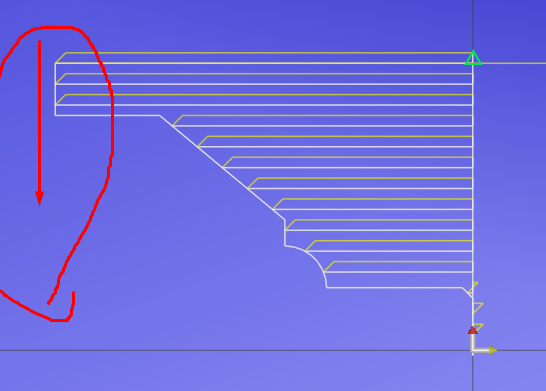

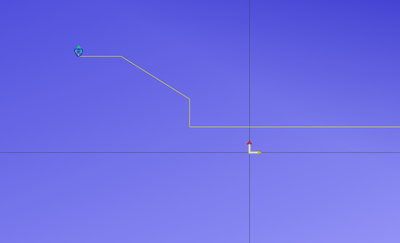

А это то что я пытался сам написать. Никак не могу радиус 4 развернуть в другую сторону даже...
Конкретики нет. Плоская деталь? Если токарка, то где на чертеже диаметры? Что за станок, трехосевой цетр или токарный....... х.з..
А ведь и правда, я диаметры не проставил... Простите...
Исправил.
Станок хз какой, чпу фанук, модель не указана, значит какой угодно видимо...

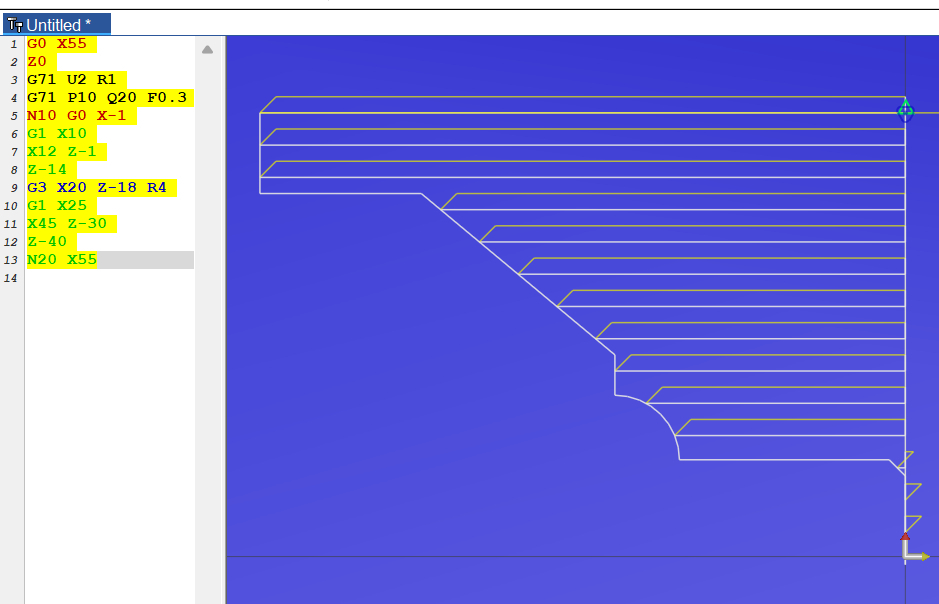

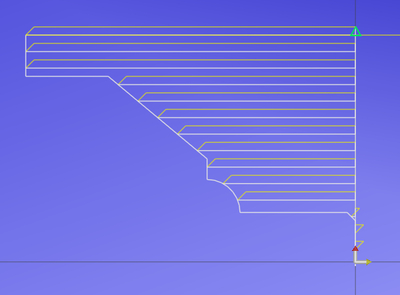

Держи, сынок, от дедушки Енота:
G0 X55
Z0
G71 U2 R1
G71 P10 Q20 F0.3
N10 G0 X-1
G1 X10
X12 Z-1
Z-14
G3 X20 Z-18 R4
G1 X25
X45 Z-30
Z-40
N20 X55
Держи. Со всеми пирогами.
%
O1111(XUI)
(ZAGOTOVKA D50)
(PATRON 3-K OD)
G50S1200
(TOCHENIE CHERNOVOE A80 R0.8)
G30U0W0
G99M8T404
G96S190M3
G0X55Z20
Z0.1
G1X10F.28
X-1.6F.1
G0Z2
X50
G71U2R0.5
G71P20Q40U0.4W0.1F.28
N20G1X8.22
Z0
G3X9.55Z-0.29R1.0
G1X11.31Z-1.18
G3X11.9Z-1.88R1.0
G1Z-14.0
G1X12.3
G3X21.77Z-18.0R4.8
G1X23.11
G3X24.65Z-18.36R1.0
G1X44.44Z-30.23
G3X44.9Z-30.87R1.0
N40G1Z-45
G0Z20
M5
G30U0W0M9
T0000
M1
G50S1500
(TOCHENIE CHISTOVOE A55 R0.4)
G30U0W0
G99M8T606
G96S200M3
G0X29Z20
Z-17.98
G1X22.6F.1
X23.6Z-17.48
G0Z-14
X18
G1X12.7
X14.7Z-13
G0Z0
G1X-1
Z1
G0X6
G1X8.99Z0
G3X9.78Z-0.18R0.6
G1X11.55Z-1.06
G3X11.9Z-1.48R0.6
G1Z-14.0
G1X13.1
G3X21.86Z-18.0R4.4
G1X23.91
G3X24.83Z-18.22R0.6
G1X44.62Z-30.09
G3X44.9Z-30.47R0.6
G1Z-40.5
X46.9Z-39.5
G0Z20
M5
G30U0W0M9
T0000
M1
G50S800
(OTREZ W4 R0.4)
G30U0W0
G99M8T101
G96S120M3
G0X48Z20
Z-44
G75R0.2
G75X10P300Q1000F.1
G0X48
Z-43.4
G1X44.9
G3X43.7Z-44.0R0.6
G1X10.5F.2
X3F.05
X3.2
M0
S40
X0
G0X50
M5
G30U0W0M9
T0000
M30
%
Держи, сынок, от дедушки Енота:
G0 X55
Z0
G71 U2 R1
G71 P10 Q20 F0.3
N10 G0 X-1
G1 X10
X12 Z-1
Z-14
G3 X20 Z-18 R4
G1 X25
X45 Z-30
Z-40
N20 X55
Держи. Со всеми пирогами.
%
O1111(XUI)
(ZAGOTOVKA D50)
(PATRON 3-K OD)
G50S1200
(TOCHENIE CHERNOVOE A80 R0.8)
G30U0W0
G99M8T404
G96S190M3
G0X55Z20
Z0.1
G1X10F.28
X-1.6F.1
G0Z2
X50
G71U2R0.5
G71P20Q40U0.4W0.1F.28
N20G1X8.22
Z0
G3X9.55Z-0.29R1.0
G1X11.31Z-1.18
G3X11.9Z-1.88R1.0
G1Z-14.0
G1X12.3
G3X21.77Z-18.0R4.8
G1X23.11
G3X24.65Z-18.36R1.0
G1X44.44Z-30.23
G3X44.9Z-30.87R1.0
N40G1Z-45
G0Z20
M5
G30U0W0M9
T0000
M1
G50S1500
(TOCHENIE CHISTOVOE A55 R0.4)
G30U0W0
G99M8T606
G96S200M3
G0X29Z20
Z-17.98
G1X22.6F.1
X23.6Z-17.48
G0Z-14
X18
G1X12.7
X14.7Z-13
G0Z0
G1X-1
Z1
G0X6
G1X8.99Z0
G3X9.78Z-0.18R0.6
G1X11.55Z-1.06
G3X11.9Z-1.48R0.6
G1Z-14.0
G1X13.1
G3X21.86Z-18.0R4.4
G1X23.91
G3X24.83Z-18.22R0.6
G1X44.62Z-30.09
G3X44.9Z-30.47R0.6
G1Z-40.5
X46.9Z-39.5
G0Z20
M5
G30U0W0M9
T0000
M1
G50S800
(OTREZ W4 R0.4)
G30U0W0
G99M8T101
G96S120M3
G0X48Z20
Z-44
G75R0.2
G75X10P300Q1000F.1
G0X48
Z-43.4
G1X44.9
G3X43.7Z-44.0R0.6
G1X10.5F.2
X3F.05
X3.2
M0
S40
X0
G0X50
M5
G30U0W0M9
T0000
M30
%
