Про умный дом. Часть 2. Климат
Привет, Пикабу.
Вводные данные были в первой части. https://pikabu.ru/story/pro_umnyiy_dom_chast_1_vvodnaya_12852282?utm_source=linkshare&utm_medium=sharing
В этой расскажу про самое главное для меня, ради чего все это затевалось, про микроклимат. Особенно сейчас оценил, когда из двухдневной поездки вернулись в квартиру, в которой свежо, при том, что в городе и окрестностях до +35. Сразу благодарность к технологиям начинаешь испытывать)
До того, как управлять климатом, надо его как-то мониторить, чтобы не тыкать пультом, когда уже стало прям жарко/душно, или Алисе не говорить сначала включить, потом выключить. В моем умном доме (УД) параметры климата мониторят вот такие датчики.

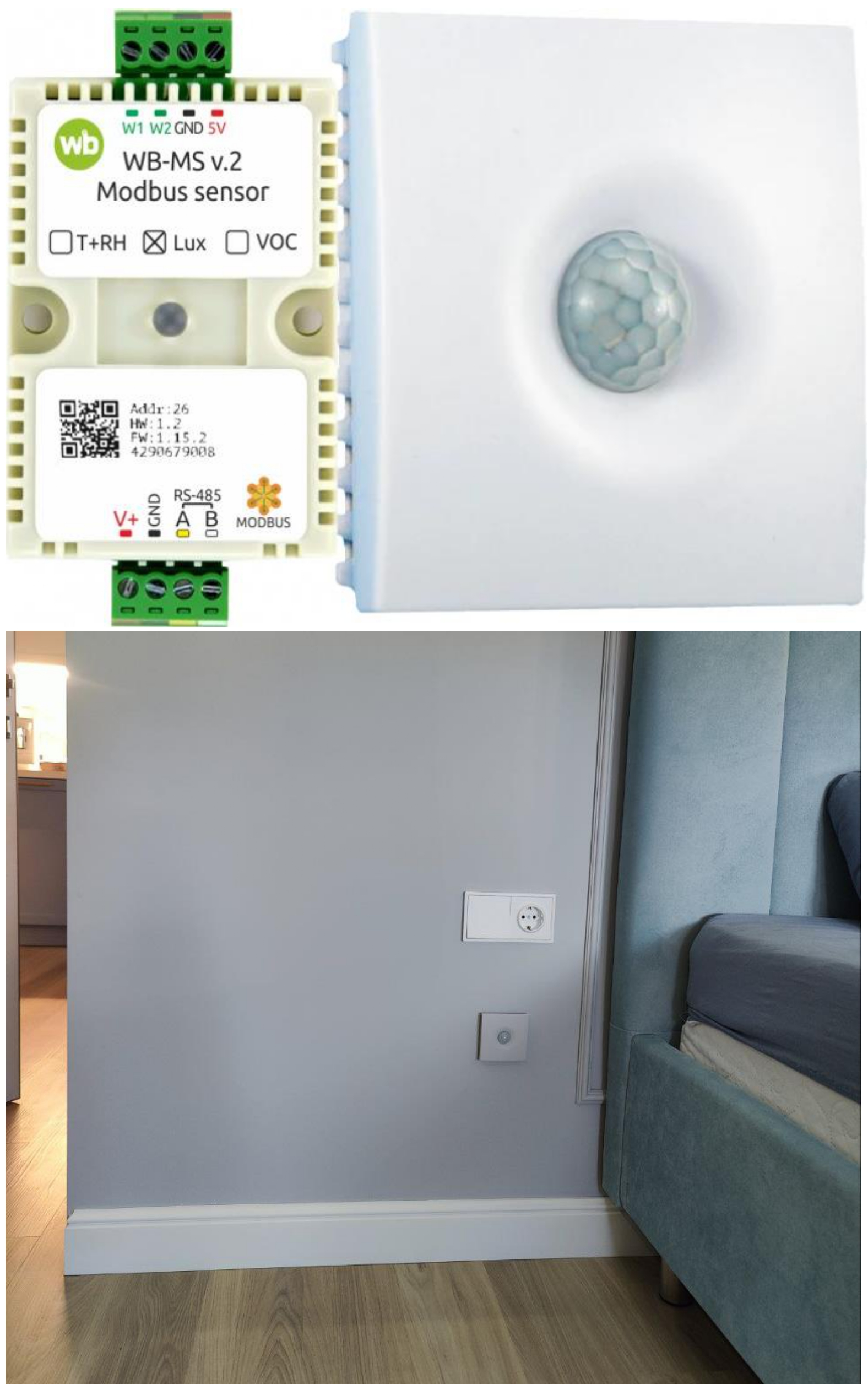

Вверху фото с сайта производителя, внизу - уже в интерьере, покрасили в цвет стены
В одном корпусе мониторят все параметры с картинки ниже. Еще эти датчики могут быть приемником/передатчиком команд с инфракрасных пультов. Так, например, можно настроить по параметрам влажности включение увлажнителя стороннего производителя, который управляется по ИК пульту с завода.
Места расположения датчиков нужно обдумать, тот, что на 1 фото, например, прячется за тумбу, при этом значения (кроме освещения) не искажаются. Но и совсем в труднодоступные места прятать тоже не стоит, нужен баланс между "с глаз долой" и адекватным отражением окр среды. У меня один датчик в углу возле рабочего стола, думал, что буду мониторить прям на рабочем месте, а по факту в углу воздухооборот сильно меньше, чем в основной части комнаты, там датчик показывает значения CO2 аномальные. Приходится учитывать, и управлять не по абсолютным значениям, а по относительным. Еще одна вещь, что нужно учитывать - CO2 тяжелее воздуха, поэтому в спальне они расположены ниже уровня кровати.
Датчики этого производителя в этом исполнении связаны между собой последовательно витой парой и подключены к контроллеру. Соответственно эти провода закладывались на стадии ремонта. Опрашиваются значения достаточно часто, для эксперимента пробовал подышать на датчик, через 3 сек включается бризер, для бытового использования кмк вполне хорошо. Про сами датчики на этом, наверное, достаточно, теперь что я делаю с информацией от них.
Кондиционеры
У многих кондиционеров сейчас появляются свои сервисы и приложения для управления климатом, да и у бризеров тоже. Но мне хотелось не постоянно тыкаться с одного приложения в другое, а настроить все в одном месте и забыть. У меня 4 кондея Haier, у них был штатный модуль для подключения к Wifi. Но по этому модулю в мой УД они бы не пролезли. Есть клевые ребята Lytko, делают USB стик который подключается к тому же разъему на плате кондея, в который вставлялся штатный модуль. Насколько я погрузился, необязательно, чтобы у вашего кондера был модуль Wifi, важен только конкретный разъем на плате. Чтобы понять, получится ли ваш кондер прокинуть например в Алису, надо сходить на сайт lytko или к ним в телегу.
Слева штатный, справа стик Lytko уже установленный
После подключения стика появляется веб-интерфейс, чтобы крутить руками настройки, но самое главное, можно пропихнуть это управление в Алису, SprutHub или другой софт через HomeKit или MQTT. Со временем, наверное, родится Zigbee версия стика.
После того, как проделали эти манипуляции, появляется управление кондиционером из разных веб-интерфейсов, хотя меня интересует только один.

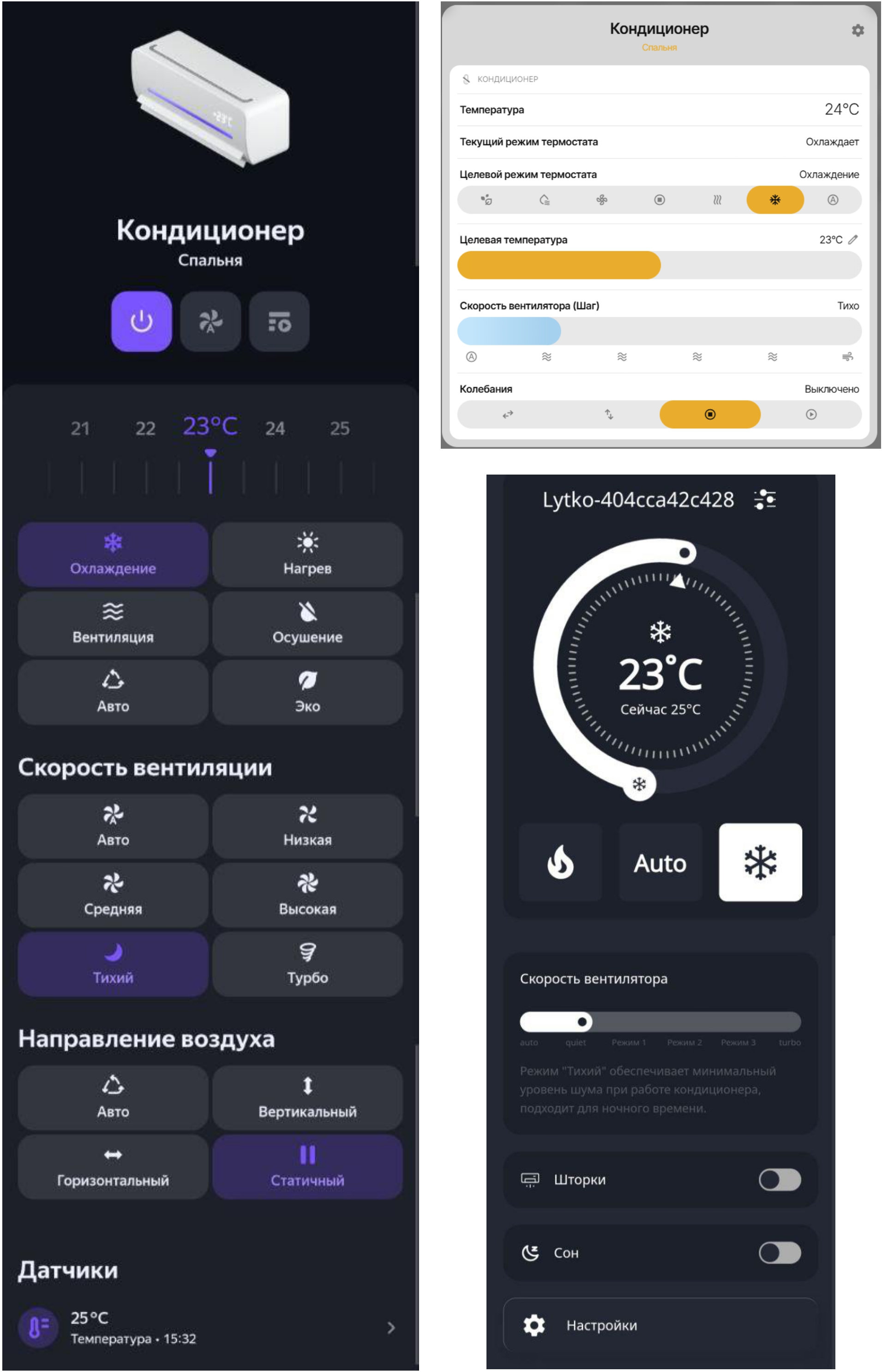

Слева Алиса, справа вверху - SprutHub, справа внизу - веб интерфейс Lytko
Алиса нужна просто чтобы сказать "включи" или "выключи". Автоматизация это здорово, но вот вышел ты из душа, и кондер на тебя дует. Удобно, что можно сказать "выключи". А для автоматизации нужен интерфейс в SprutHub (СХ), чтобы написать сценарий для кондиционера в помещении по датчику в этом помещении. В спальне например сейчас такой, предельно простой
Если датчик температуры увидел значение выше +25, то кондей включается на тихий режим, после достижения +23 - выключается.
Что это дает. В первую очередь все работает само, я однажды настроил и забыл. В том числе, если из дома все уехали на полдня и более, вернулись по жаре, в квартире все равно прохладно. Если планирую уехать надолго, могу вырубить все сценарии в один клик. Ну и еще, поскольку у меня к каждому кондею свой внешний блок, то они включаются не все разом, а попеременно, не перегревают друг друга на балконе. Вот так выглядит динамика температуры после автоматизации

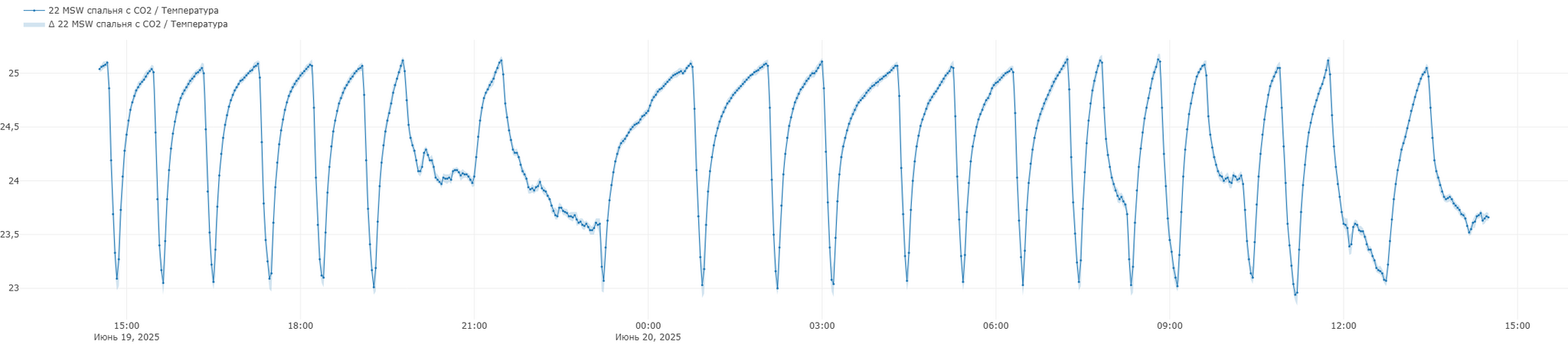

Видно как температура растет до 25, кондей включается, снижает до 23 и отключается. В среднем за ночь 7-8 раз включается на 10-15 мин.
Вентиляция
На стадии ремонта мне предлагали разные решения по вентиляции, основной выбор заключался между приточно-вытяжной установкой и бризерами в каждой комнате. Выбрал бризеры потому, что на стадии покупки это дешевле, если растягивать по квартире приточно-вытяжные воздуховоды все равно потолки упадут на 10 см и более, довольно сложно организовать через заслонки проветривание в конкретной комнате ну и саму установку еще надо разместить, а мне УК не дала блоки кондеров на крышу вынести, на балконе место жалко. Из минусов бризеров - сам бризер нужно в комнате разместить и относительно дорогие фильтры, вдолгую обслуживание бризеров должно быть дороже установки.
Бризеры выбрал Tion, особо не вдумываясь и не имея тогда прямого пути к их прокидыванию в УД. При этом у Тиона есть свое приложение и свои датчики, которые работают только в своей экосистеме, но удорожание просто космос, +20к к каждому помещению, которым хотим управлять по датчику. Тут сильно повезло, энтузиасты написали прошивку к плате ESP32, и есть возможность по Bluetooth управлять Тионом через сторонние приложения, а значит и в увязке с показаниями сторонних датчиков. Огромное спасибо этим ребятам (ESPHome Tion).
Мне сразу посоветовали растянуть "на всякий случай" витую пару к каждому Тиону, и у меня в итоге плата ESP32 подключена и питается тоже по проводам и отдает значения в мой УД. С бризером по прежнему связана по Bluetooth, но за полгода лишь однажды теряла связь, восстановил за 10 мин.
Еще нужно оговориться, что проветривание зимой и летом это разные вещи. Зимой влажность воздуха на улице ниже, бризер затягивает этот воздух, подогревает его, значит еще больше сушит, и запускает в квартиру. Если крутить нон-стоп даже на самой низкой скорости влажность в комнате падает до 25-30% что ну совсем некомфортно, сухая слизистая, глаза и тп. Поэтому проветривать тоже лучше циклами, и я бы эти циклы не подобрал, если бы не датчики CO2. Так выглядит сценарий на проветривание и график изменения CO2
При достижении СО2 уровня 700 ppm проветрить на 2 скорости 35 мин

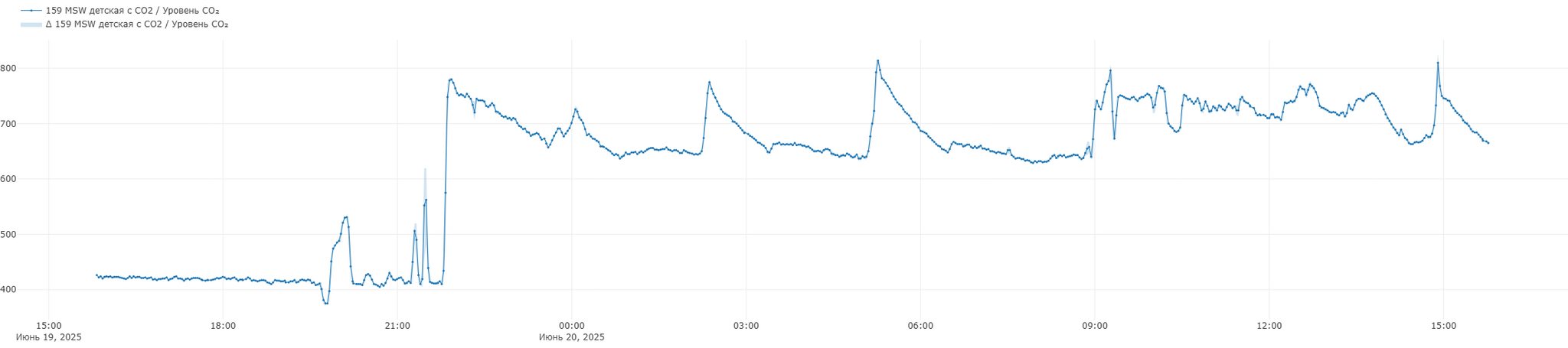

Видно, что уровень 700 ppm превышается, потому что от включения бризера до реального снижения уровня CO2 проходит некоторое время
По бризерам думаю это все, что хотел отметить. В общем можно сказать, что две эти вещи жизнь здорово улучшают. С больной головой просыпаться перестал, дышится в радость, сейчас на улице +35, дома спасаемся всей семьей.
Вытяжная вентиляция
Всего по дому 4 вытяжки, из них умная только одна. Кухонная включается руками когда нужно, в ванной тоже, не было нужды настраивать, в постирочной делали на случай если сушилка будет перегревать воздух, но пока никто не жаловался, я не автоматизирую) есть сценарий только на вытяжку в душевой. Чтобы душевая не превращалась в парилку, там сделали щелевую решетку большого сечения и вытяжную установку, которая включается по такому же датчику, но по значению влажности. Поскольку в душевой мониторить CO2 и VOC не нужно, там датчики урезанной комплектации (они дешевле), от них только влажность пока требовалась.

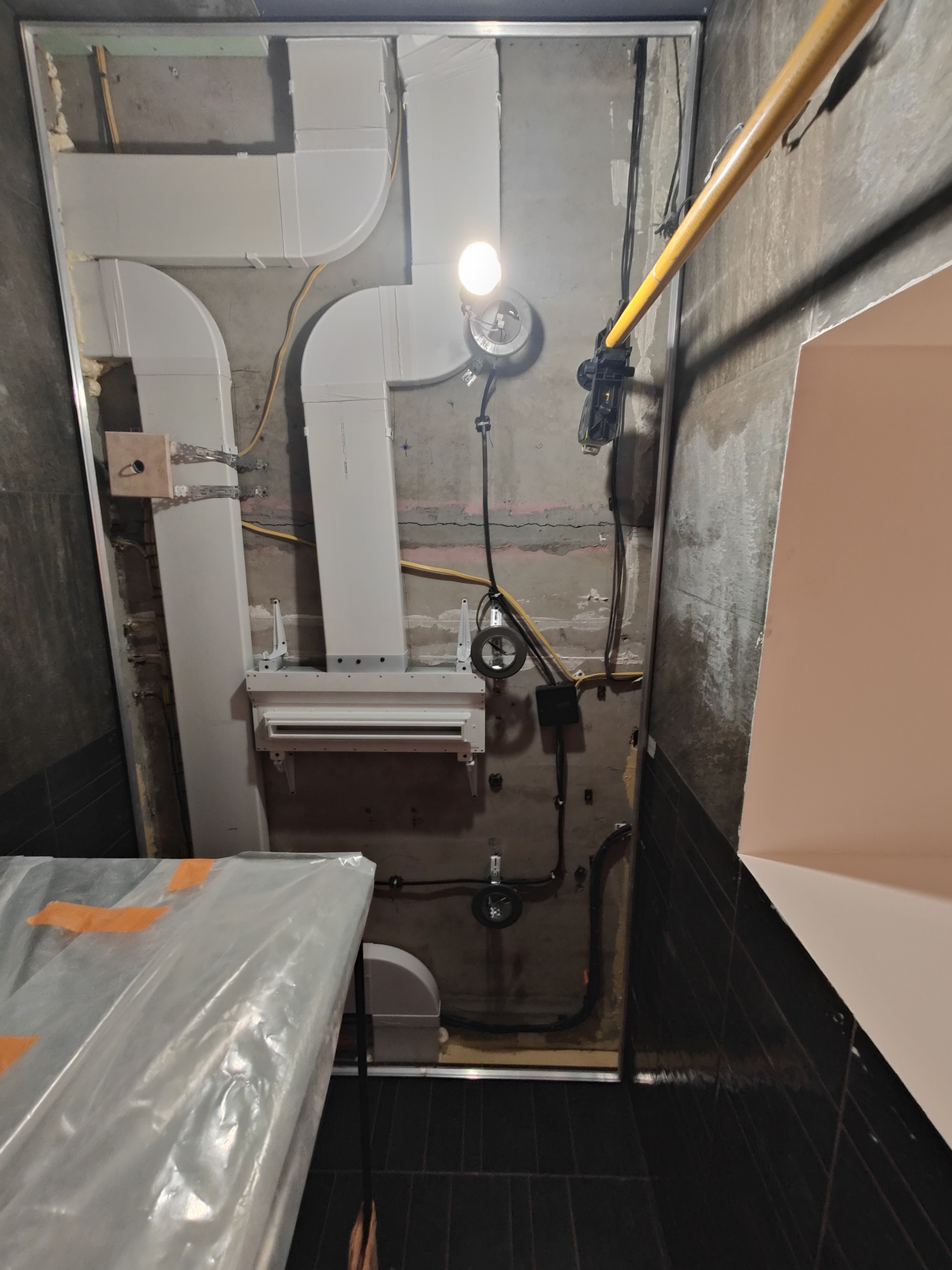

Воздуховоды вытяжной вентиляции
Если влажность выше 65% то включи вытяжку на 15 мин. Иногда включается на второй круг из 15 мин, но чаще хватает одного
Теплые полы
В этой части еще скажу про теплые полы, чтобы закрыть тему микроклимата. На стадии ремонта заложили электрические теплые полы в прихожую, балкон и санузлы. Еще сделали две теплые стены в санузлах и пару теплых подоконников, думали что будем на них сидеть в окно смотреть с мечтательным видом) в детской еще как-то не зря сделали, дети все равно на него лазят, хоть не холодно. В спальне делал зря, как оказалось.
В среде WirenBoard обзор на все модули теплых полов выглядит так
Обзорное меню, по сути только для того, чтобы увидеть, что все датчики в порядке, никто не отвалился
Включение и выключение теплого пола также происходит автоматически в УД, тем самым мы убираем органы управления вообще, и управляем все в том же едином приложении. При этом для теплого пола даже сценарии писать не пришлось, система по умолчанию понимает, что не надо греть нон-стоп, отключает нагрев при достижении целевой температуры.
Про климат в контексте УД, наверное, всё. В следующей, последней части распишу остальные модули из списка в первом посте. И на этом обзор можно будет считать завершенным) Всем добра.
З.Ы. Все бренды, производители и софт, указанные в посте, не рекламирую, при этом с благодарностью упоминаю для цельности повествования.
