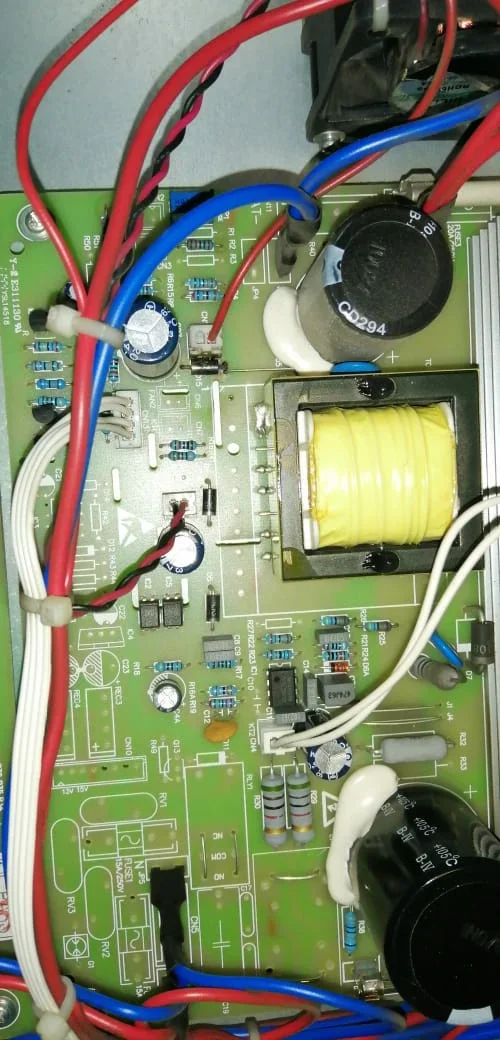

Приветствую. Вчера сломалась такая штука. Воняло зачетно))), после скрытия и протирки от нагара визуально обнаружил 3 пробитых элемента.Схем в интернете не нашел. Вопрос на что их менять? Руки растут из нужного места + паяльная станция))
Заранее благодарю.
есть такой телег DNS M39DM8
https://yadi.sk/i/f8ZhIy-4Q9cAUg
отремонтировал плату
https://yadi.sk/i/emoyLm3aorgbIg
и вторую
https://yadi.sk/i/7zfYX_Sy19Z1EQ
но вот вторая не стартанула, телевизор не стартует, включается зеленый сигнал и через несколько секунд выключатся.
микросхема SPI flash WINBOND 25Q32FVSig думаю тут не при чем, тк снял с донора... эффекта ноль)))
Тоесть у меня 2 одинаковых телика, первый малой кровью отремонтировал, а вот вторая ломается)))
тут все написать или создать новую тему, если вопрос решиться чтоб кто ниб тоже долго не парился)))
В общем неделя прогонки.. полет нормальный, спасибо большое))
еще есть вопросик по ремонту телека ДНС, есть возможность?

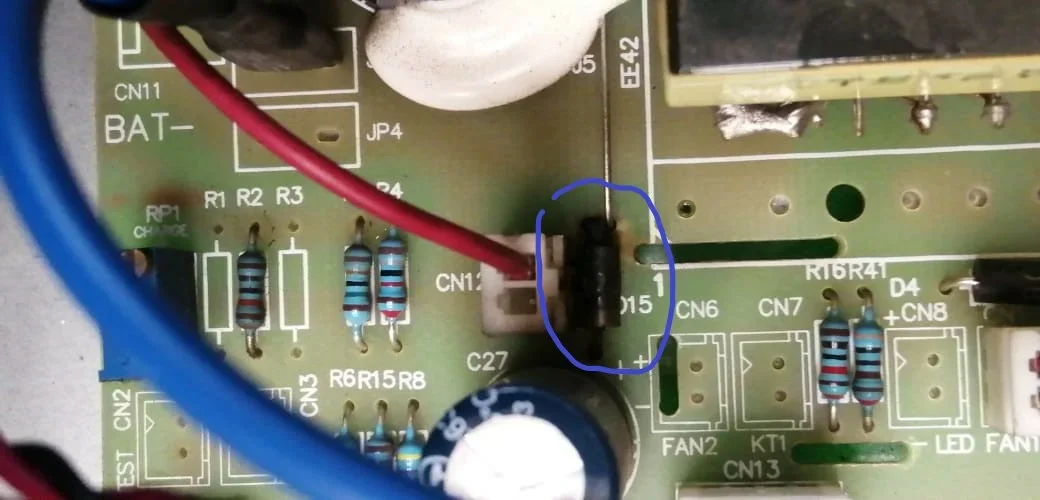

Спасибо большое, собраз поставил на тест. около часа работы от сети, перешел на работу от батарейки, 40 минут под нагрузкой шло все хорошо, но после перехода работы от сети появился запах и вот это))
нет не 1кВ бери на 3-10кв. (разница только в гарабритах)
https://www.chipdip.ru/product/debb33a102ka2b
https://www.alldatasheet.com/view.jsp?Searchword=102K1KV
Маркировка там B102K 1kV: B - ТКЕ конденсатора, 102 - номинал (1нФ), K - допуск по емкости, 1kV - 1000В допустимое напряжение.
IC5 - шим контроллер TL3843P, С38 - маркировку конденсатора смотри на соседнем С39, D28 - стабилитрон на 18В с маркировкой B7X. Выбило драйвер PFC из-за пробоя С38. Поэтому проверь транзистор Q7, оптопару IC7, R97 (47 Ом),R75(20кОм),D29,D36,R93(10 Ом),R88(5,6кОм),D27.
