Параметры КЗ витка

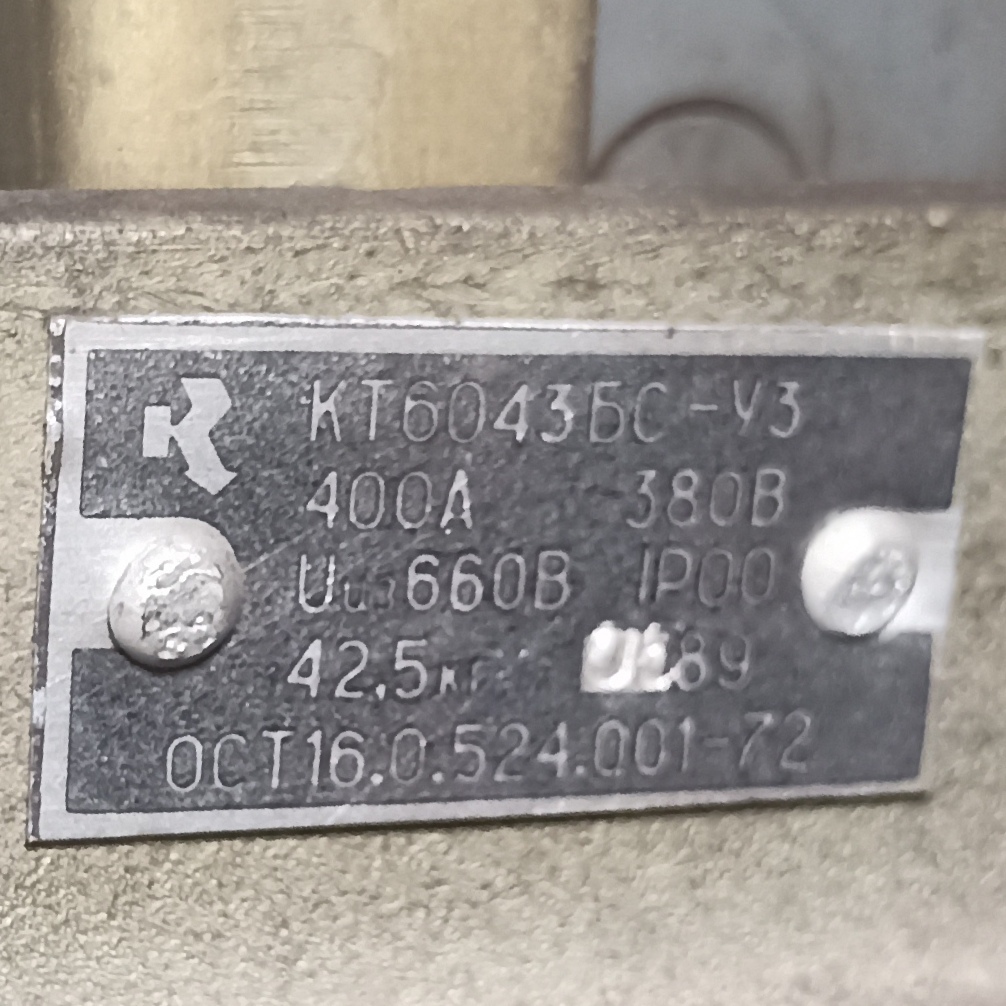

Есть такой контактор

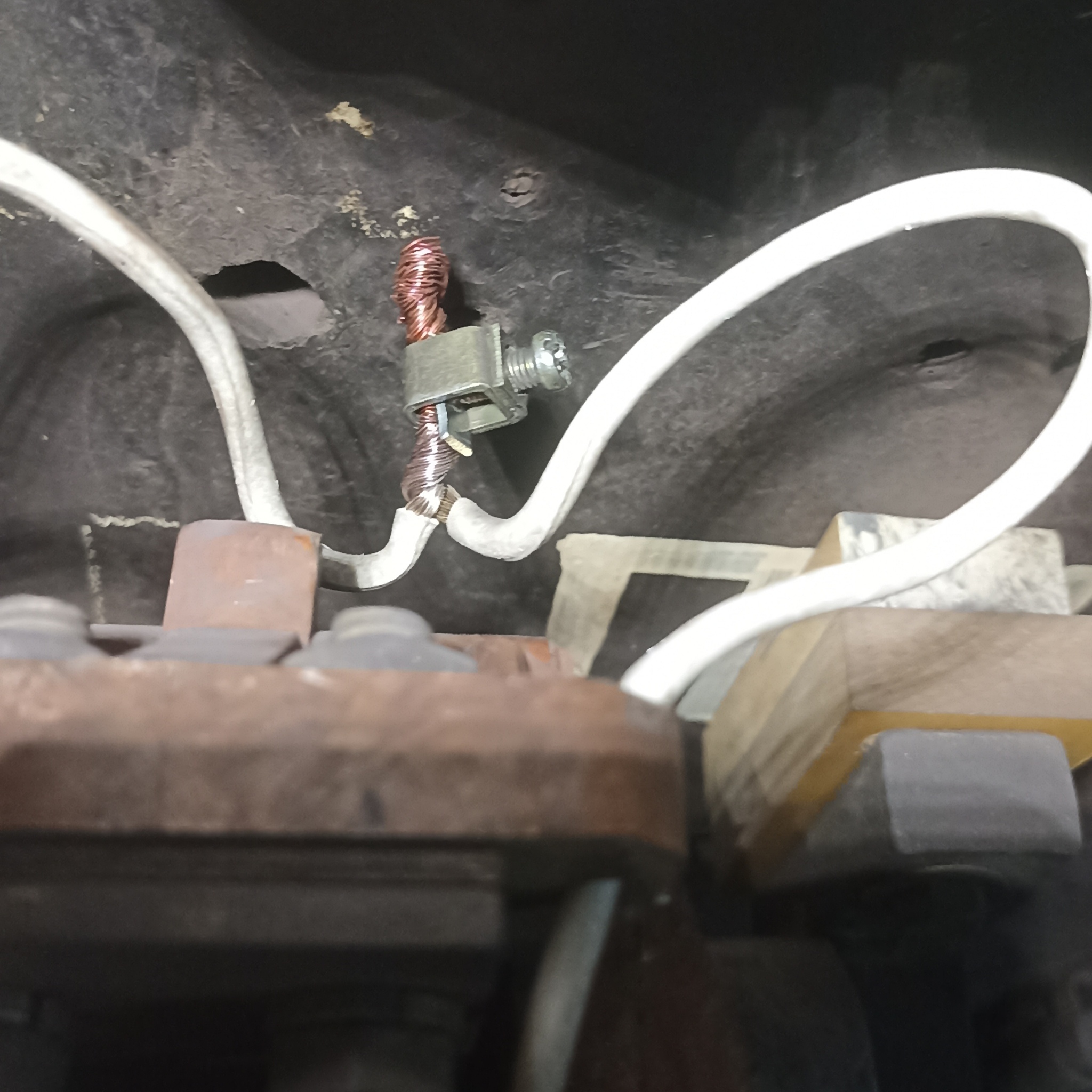

На нём в магнитной системе стоял КЗ виток с признаками самоделки, изоляция на нём выкрошилась, в связи с чем бы установлен другой из провода ркгм 4мм², но при работе он достаточно интенсивно нагревается, температуру пока измерить нечем, но медь изменила свой цвет, а ток по нему 85 ампер. В общем вопрос, как правильно рассчитать параметры витка, сечение и длину?
Не совсем понятно что изображено на фото. Какие-то сопли самопальные.
Насколько я помню, КЗ виток ставится на неподвижную часть магнитопровода, где присутствует для него специальный паз. Сделан из сваренной колечком плетенки или из монолитной меди. По моему, он даже не изолированный, просто забивается в паз магнитопровода.
Считать в нем ток как-то в голову не приходило. Тем более, что он сидит считай на хорошем таком большом теплоотводе.
Нашел схему девайса, твой сабж на ней под номером 11.
