Обучение сборке корпусной мебели⁠⁠

Всем привет! Я несколько лет занимаюсь сборкой и время от времени изготовлением корпусной мебели. Иногда приходится сталкиваться с ошибками клиентов при их попытках самостоятельной сборки мебели, подборе кухонных гарнитуров, поэтому решил написать серию постов, касающихся этих тем, знакомства с фурнитурой, инструкциями по сборке и т.д. Если возникнут какие-то вопросы, задавайте.

Начнём с момента, когда вам привезли мебель и занесли в помещение. Перед сборкой, особенно если это что-то объёмное -- шкаф, комод, кровать, желательно сразу расположить коробки с учётом конечного расположения изделия, чтобы по минимуму потом его передвигать. Далее начинаем аккуратно вскрывать упаковку. На этом этапе нам необходимо найти инструкцию по сборке со списком необходимых деталей. На примере картинка из интернета

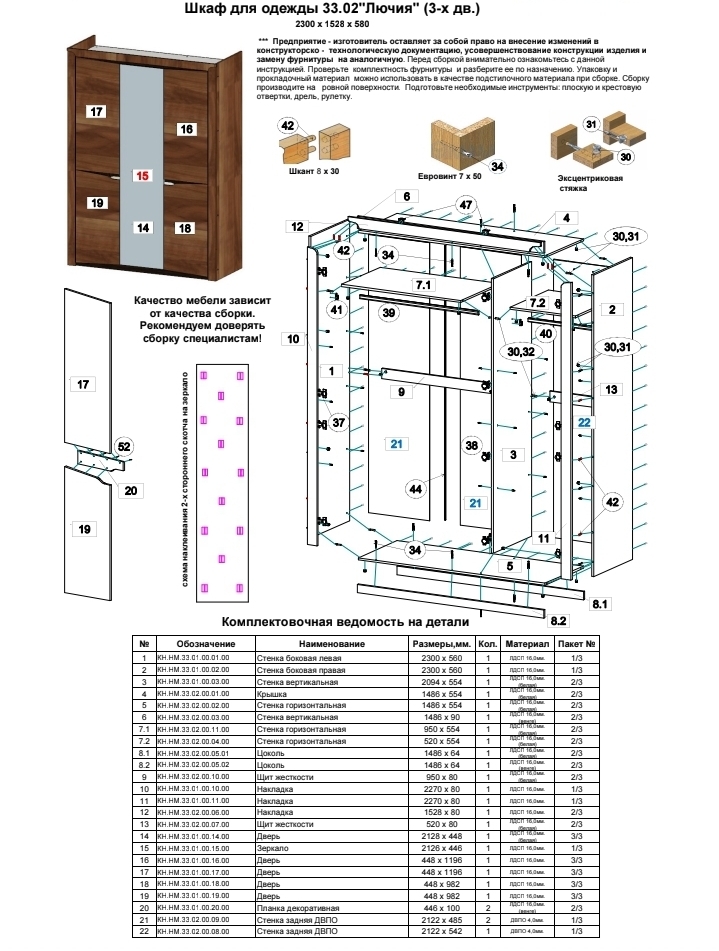

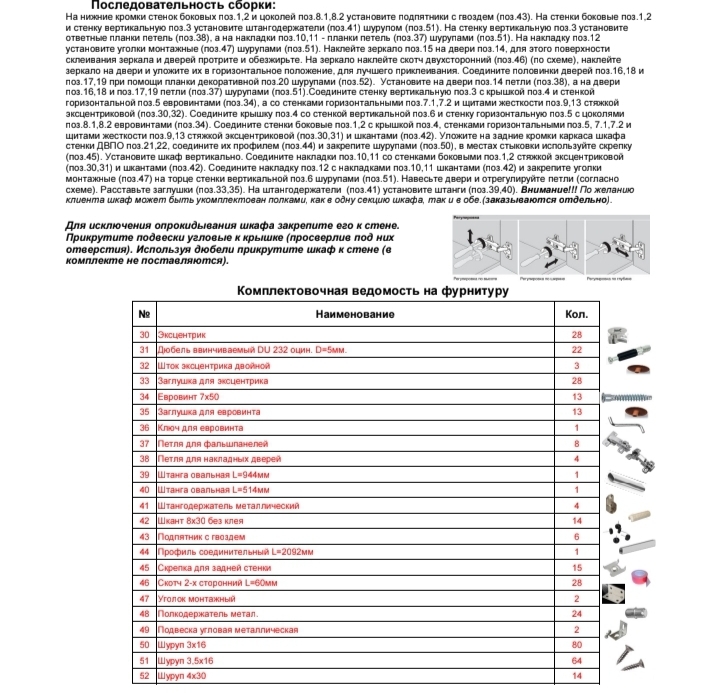

На верхнем фото мы видим комплектовочную ведомость на детали, с указанием номеров позиций в ведомости и на схеме, их размеры и номера упаковок, в которых эти детали лежат. На втором фото комплектовочная ведомость на фурнитуру и инструкция по сборке.
Не всегда мебель собирается точно по инструкции, иногда удобнее сделать что-то немного по другому, без вреда для собираемых изделий. Я собираю так, на примере данного шкафа -- находим детали 1, 2 и 3. Они лежат в упаковках 1 и 2 и имеют размеры, указанные в деталировке (проверяем размеры рулеткой и таким образом определяем, какая деталь перед нами). Укладываем деталь 3 примерно по центру шкафа, определяем низ и верх, лево и право по разметке для фурнитуры (разметка для штанги вверху слева, петли тоже слева). Для деталей 1 и 2 с одинаковыми размерами аналогично определяем верх/низ, внутреннюю/наружнюю стороны.

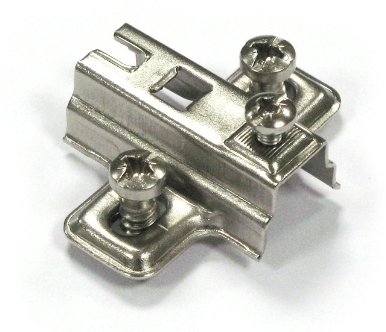

теперь начинаем устанавливать фурнитуру -- разбираем мебельные петли и прикручиваем ответные планки по разметке на стойки, вот подобные, но у нас устанавливаются на саморезы 3,5х16мм (в ведомости № 51) :

Дальше в эти же детали, согласно схеме, либо ориентируясь на присоединяемые в дальнейшем детали вкручиваем штоки эксцентриков и устанавливаем шканты (в ведомости №31 и 42).

Теперь на конфирматы (евровинты, № 34) прикручиваем к дну 5 цоколи 8.1, 8.2, в необходимые детали (крышка, дно, вязки и пр.) устанавливаем эксцентрики №30. Отверстия для установки хорошо заметны, на эксцентрике видна стрелка, которая в открытом положении должна смотреть в сторону штока.

Приступаем непосредственно к сборке. Начиная из центра, к детали 3, присоединяется деталь 7.1, 7.2, 5. Далее присоединяются боковины, вязки, крышка. Если у шкафа есть дополнительные детали, как накладки, карнизы, здесь лучше ориентироваться на инструкцию, но обычно они устанавливаются после сборки корпуса.

Ответственный момент -- монтаж задней стенки. После сборки корпуса тщательно проверяем диагонали изделия. Погрешность я стараюсь делать не более 0,5-1мм, для больших шкафов допускается 2мм. Для изменения диагонали двигаем или ударяем по углу шкафа ладонью, дабы изменить диагонали в нужном направлении.
Диагонали одинаковы -- можем приколачивать задние стенки.

Корпус готов, приколачиваем подпятники и поднимаем шкаф. Надеюсь, перед сборкой вы учли высоту потолков и шкаф в них не упрётся.

Можем собирать двери, крепить на них петли и навешивать их на шкаф. Подробнее о навеске фасадов, петлях и их регулировке опишу в следующих постах. А в шкаф устанавливаем штангодержатели, сами штанги, полкодержатели с полками, и всё готово! Можем протереть его от пыли, установить заглушки и пользоваться!

Подписывайтесь, ждите новых постов, оставляйте комментарии, буду рад вашим вопросам и, возможно, конструктивной критике!

С уважением, hermajor90
