Ново-Иркутская ТЭЦ - самая теплая электростанция Иркутска (часть 1)

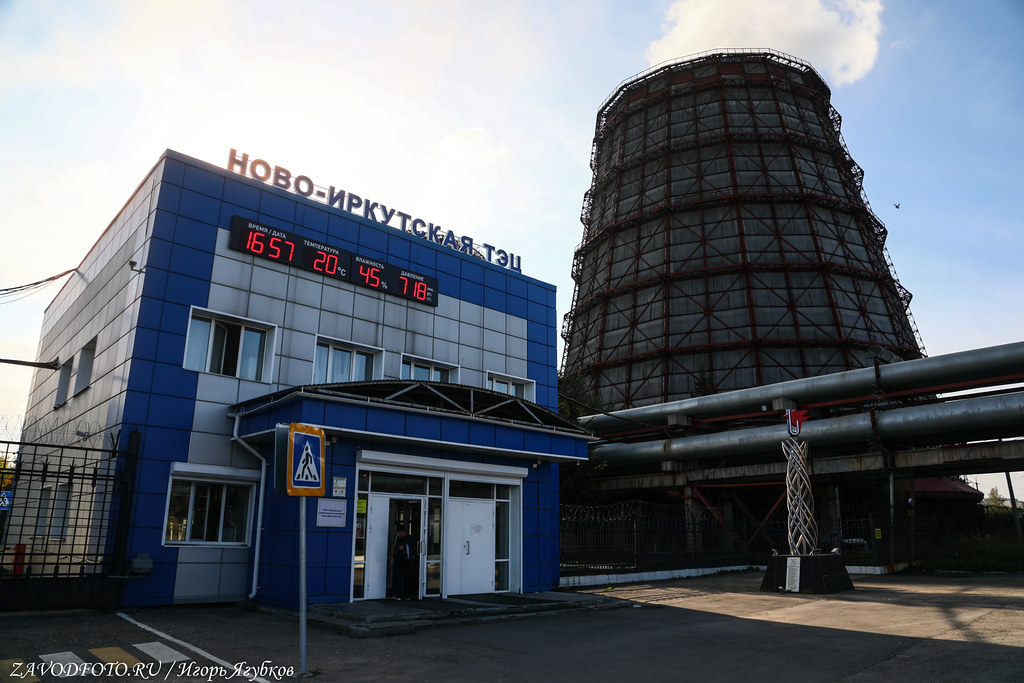

Кто о чем, а я опять об энергетике. Оказавшись в Иркутске, чем не повод показать самую теплую электростанцию в городе, и речь не об Иркутской ГЭС. Ново-Иркутская ТЭЦ - это крупнейший теплоисточник в Иркутске. Установленная мощность станции составляет 708 МВт, а по теплу - 1 850,4 Гкал/ч. Она входит в состав компании Эн+, основанной Олегом Дерипаской. Ново- Иркутская ТЭЦ находится на юго-западе города. Станция одновременно вырабатывает тепло и электроэнергию для нужд города, участвует в распределении нагрузок энергосистемы Сибири, а пар станции направляют на Иркутский масложиркомбинат и пивоварню. В прошлом году Ново-Иркутской ТЭЦ исполнилось 50 лет!
История Ново-Иркутской ТЭЦ начинается с утверждения Советом министров СССР 25 июня 1968 года проектного задания на строительство Ново-Иркутской ТЭЦ мощностью 520 МВт. Само строительство ТЭЦ началось в 1969 году по проекту Сибирского отделения ВНИПИЭнергопрома.
В 1975 году был введён в эксплуатацию первый котлоагрегат, а с 1976 по 2003 год введены в строй еще 7 котлоагрегатов. При создании Ново-Иркутской ТЭЦ были применены самые современные решения. Три головных образца - два котла и одна турбина - были вообще прорывным оборудованием. Эти агрегаты стали пионерскими разработками, изготавливались в СССР. Промышленное применение впервые начали именно на Ново-Иркутской ТЭЦ. Было выбрано оборудование больших единичных мощностей, что позволяло получать максимальный эффект. Ну а последний, восьмой котел - просто уникальный. Была применена кольцевая топка. «Обкатывали» его тоже именно на этой станции.

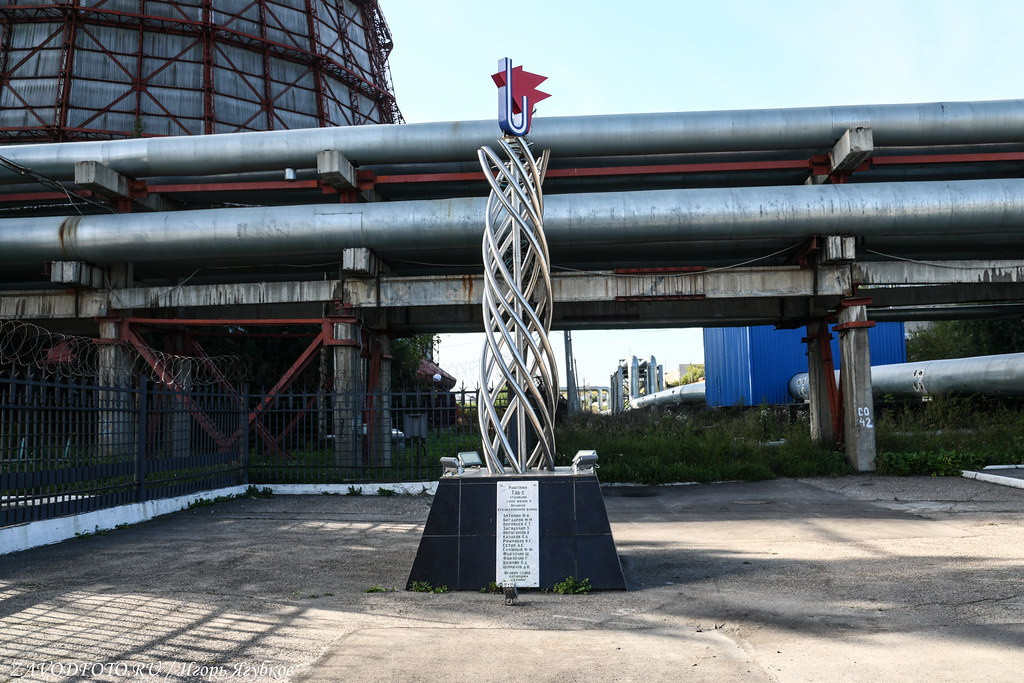

Мемориал памяти работников Ново-Иркутской ТЭЦ, погибших в Великой Отечественной войне.
Александр Кровушкин, директор Ново-Иркутской ТЭЦ.
Ново-Иркутской ТЭЦ дала мощный импульс развитию города. Началось масштабное строительство жилых микрорайонов, социальных объектов, крупных производств. На сегодняшний момент по всем показателям Ново-Иркутская ТЭЦ входит в двадцатку лучших угольных станций Российской Федерации.
Работает Ново-Иркутская ТЭЦ на буром угле. В год она потребляет около 2,3 миллиона тонн угля, которые доставляют по железной дороге с местных разрезов, в том числе с Тулунского, на котором, мы с вами ранее побывали, а также из Ирбейского района Красноярского края. В одном вагоне на станцию перевозят примерно 70 тонн топлива. За сутки на ТЭЦ выгружают около 180 вагонов, в пиковые дни - около 200.

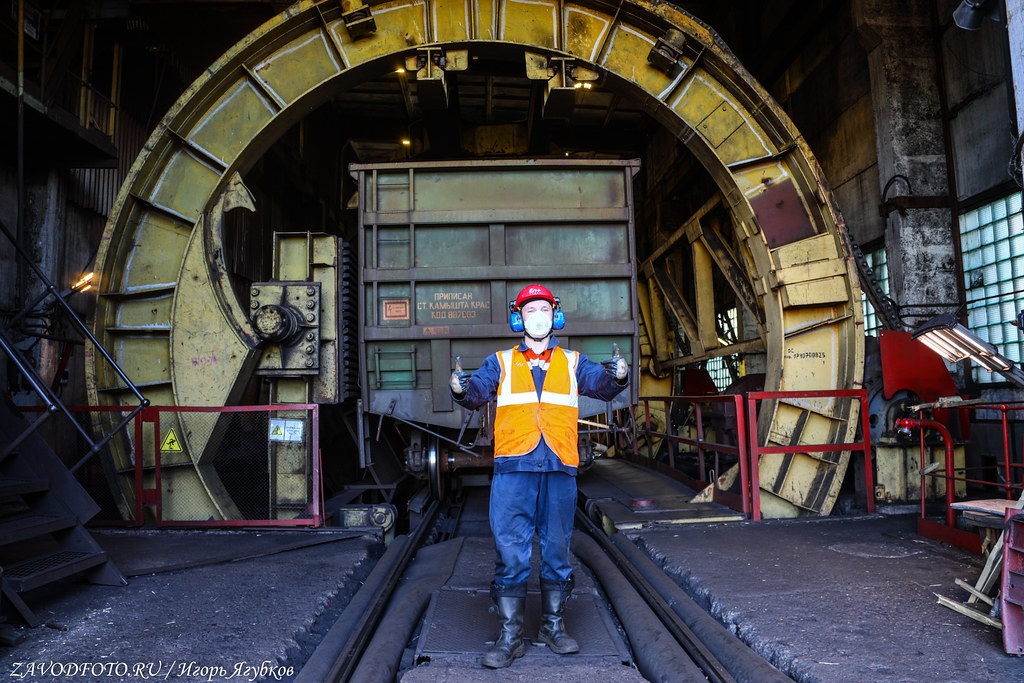

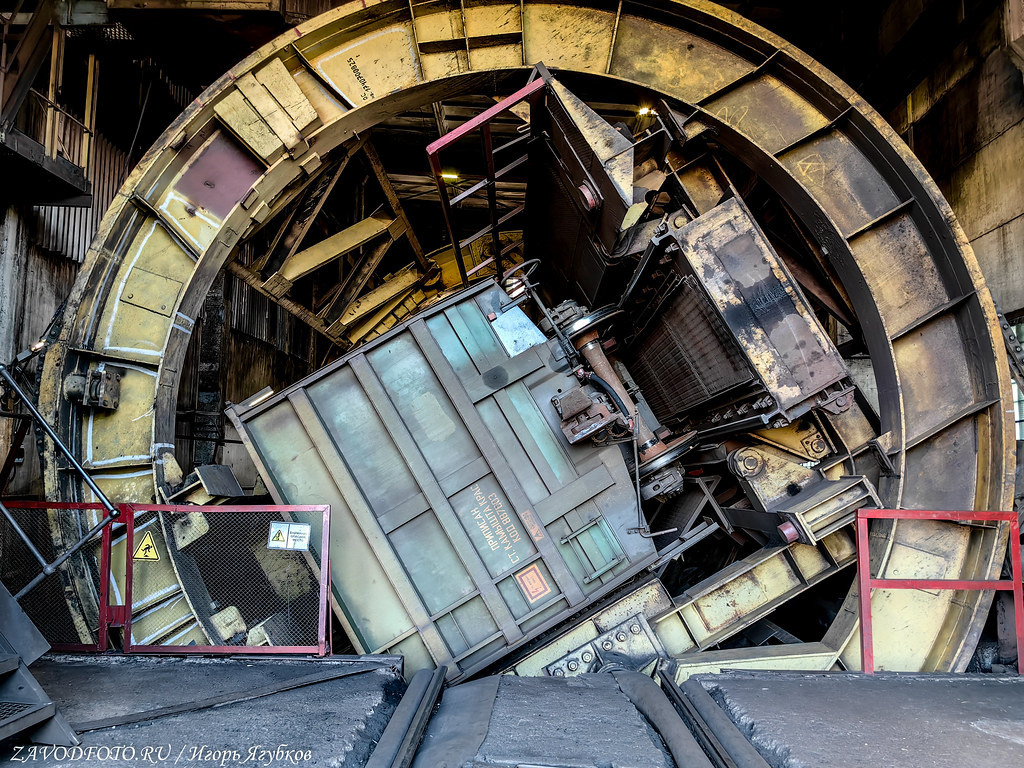

Вагоны разгружают с помощью специального устройства - вагоноопрокидывателя. В этом устройстве вагон переворачивают почти на 180 градусов, чтобы высыпать уголь, после чего возвращают на пути. Затем уголь направляют либо на склад, либо через дробильное устройство в бункеры котлов для сжигания. На Ново-Иркутской ТЭЦ установлены два вагоноопрокидывателя, но на момент моего визита, начали строить третье устройство. Это позволит создать дополнительный резерв разгрузочного оборудования, чтобы технику можно было выводить из эксплуатации для ремонта и модернизации.

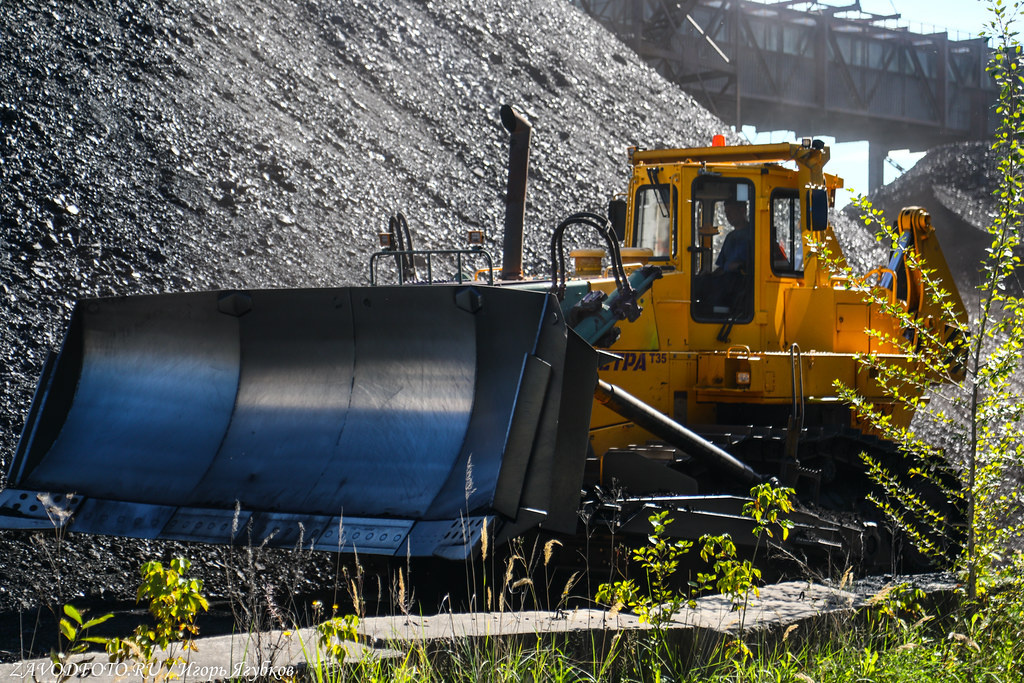

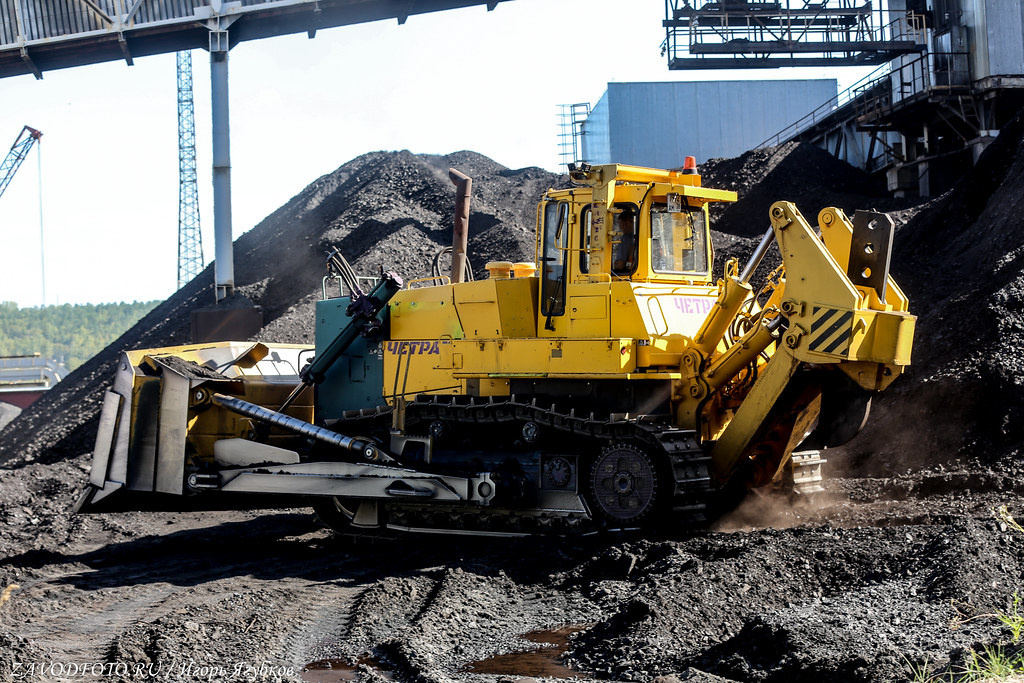

На складе к началу отопительного сезона находится примерно 450 тысяч тонн топлива. Поэтому даже при полном прекращении поставок станция сможет работать более полутора месяцев на имеющихся запасах угля. Примерно 14-16 тысяч тонн угля требуется, чтобы обогреть Иркутск в сутки в сильные морозы (это четыре загруженных железнодорожных состава по 50 вагонов).

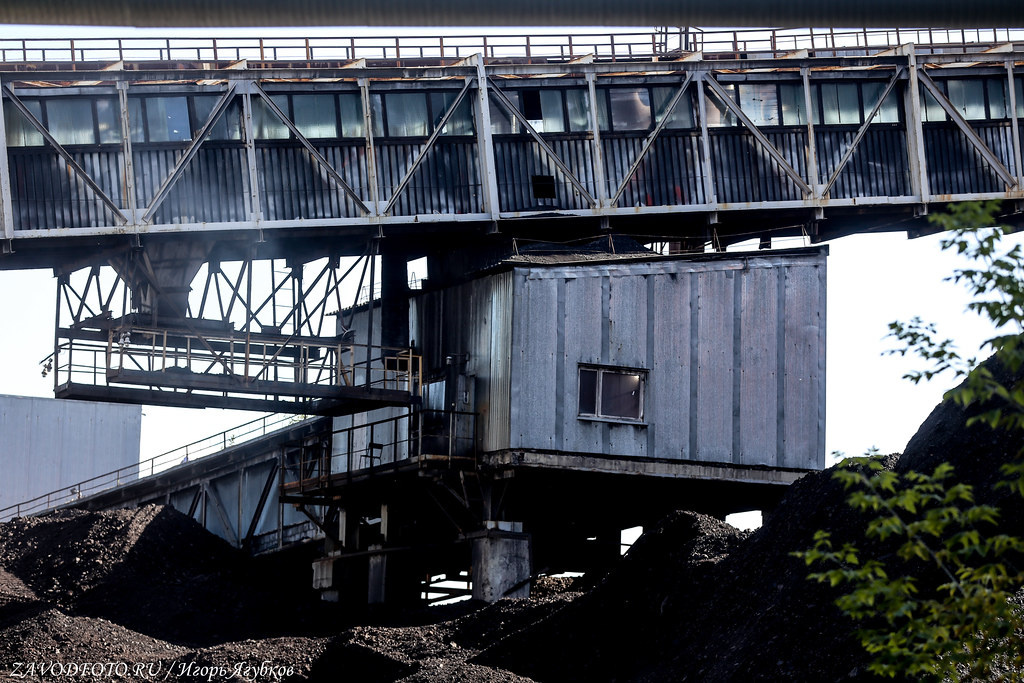

Топливо поступает с помощью системы ленточных конвейеров либо в бункеры сырого угля, либо на открытый склад. Всего работает 13 конвейеров общей протяженностью около трех километров. Со склада уголь по конвейеру едет в дробильные установки и мельницу, где измельчается в пыль. Именно эта угольная пыль благодаря потоку воздуха далее поступает в восемь действующих котлов станции и сгорает при очень высокой температуре.

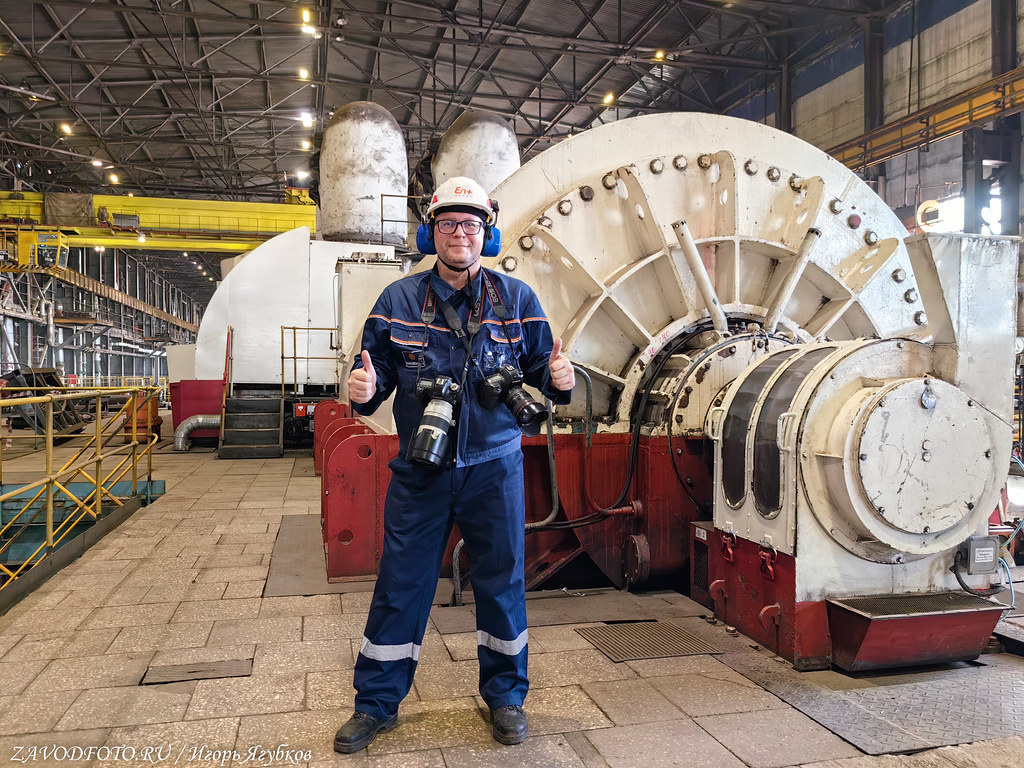

Вместе с угольной пылью в другой отсек котла поступает вода с Иркутского водохранилища. Химически очищенная жидкость нагревается при горении топлива и превращается в пар. Пар отводится в систему пароперегревателей и поступает в один из шести функционирующих турбоагрегатов. Там он вращает турбины, из-за чего в движение приходит генератор. При движении генератора вырабатывается механическая энергия, которая преобразуется в электрическую.

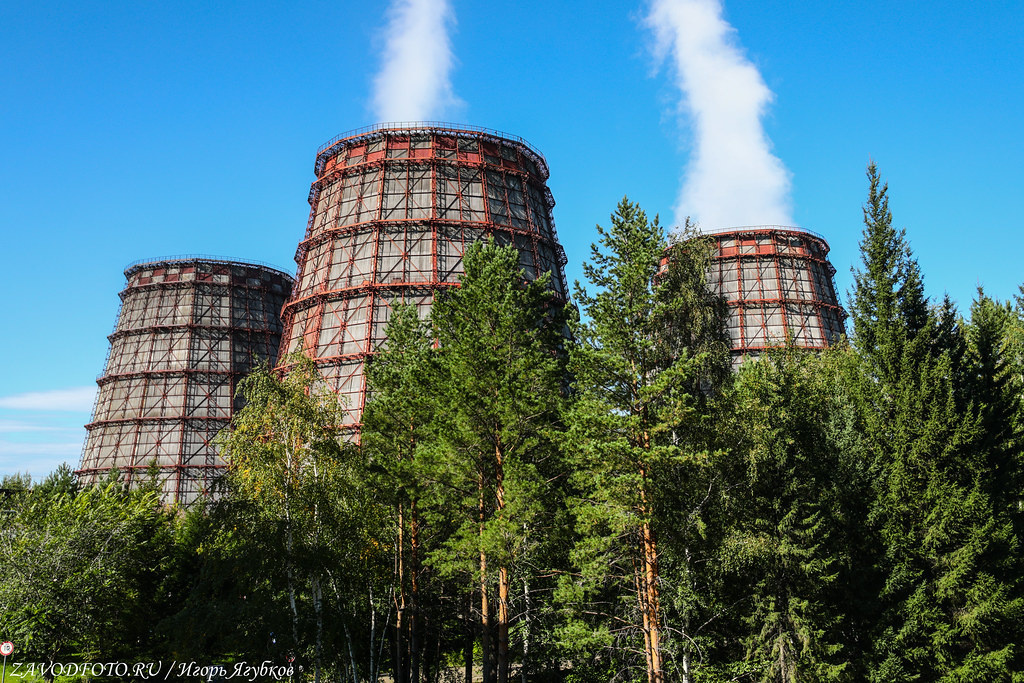

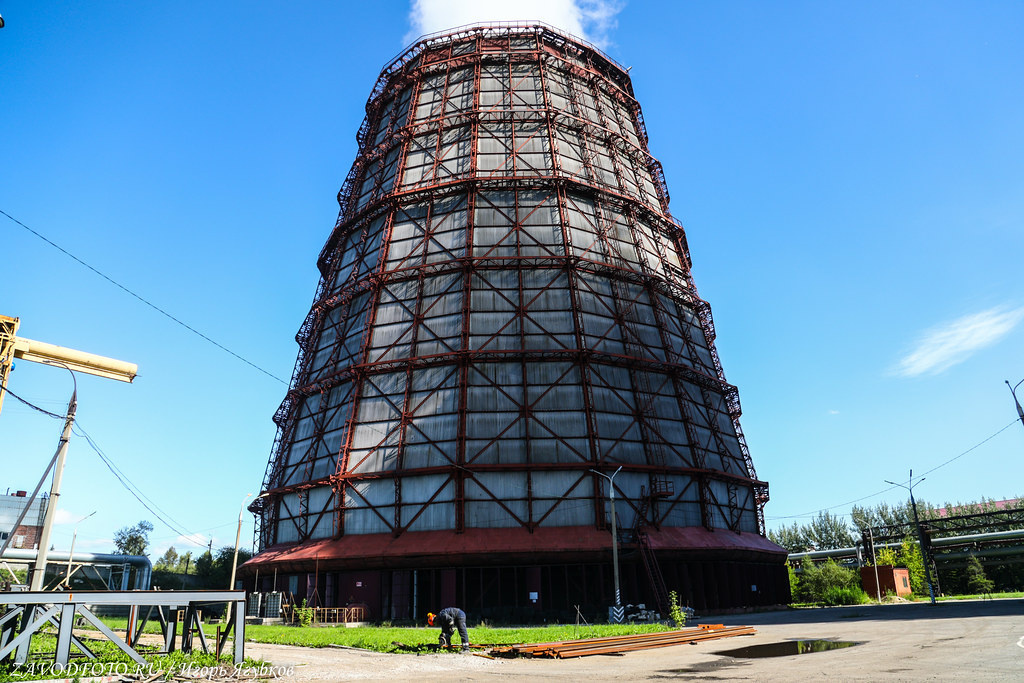

На территории станции находятся три градирни, каждая высотой 71 метр. Не все горожане знают, что пар, поднимающийся от градирен - это не дым, а чистый водяной пар без каких-либо примесей. Причем вода эта питьевого качества. Проходя через турбину, пар остывает до 100 градусов и направляется в конденсатор. Процесс конденсации происходит при помощи воды, которая циркулирует между конденсатором и градирней. Вода забирает тепло пара и отдает его в атмосферу через градирню. Затем конденсат поступает в котел, где его снова превращают в пар.

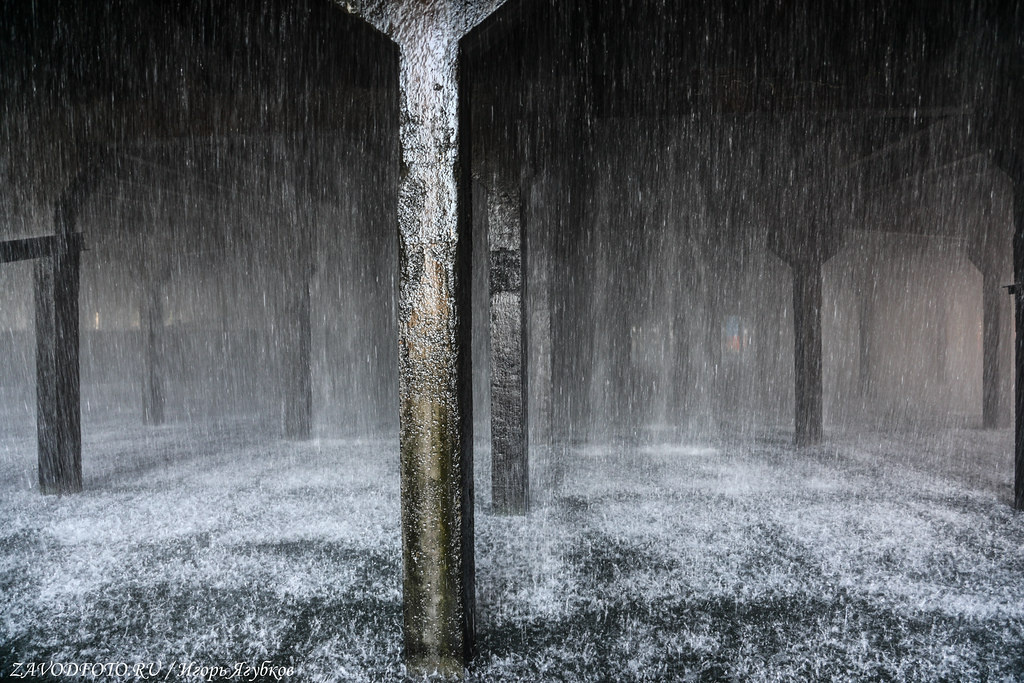

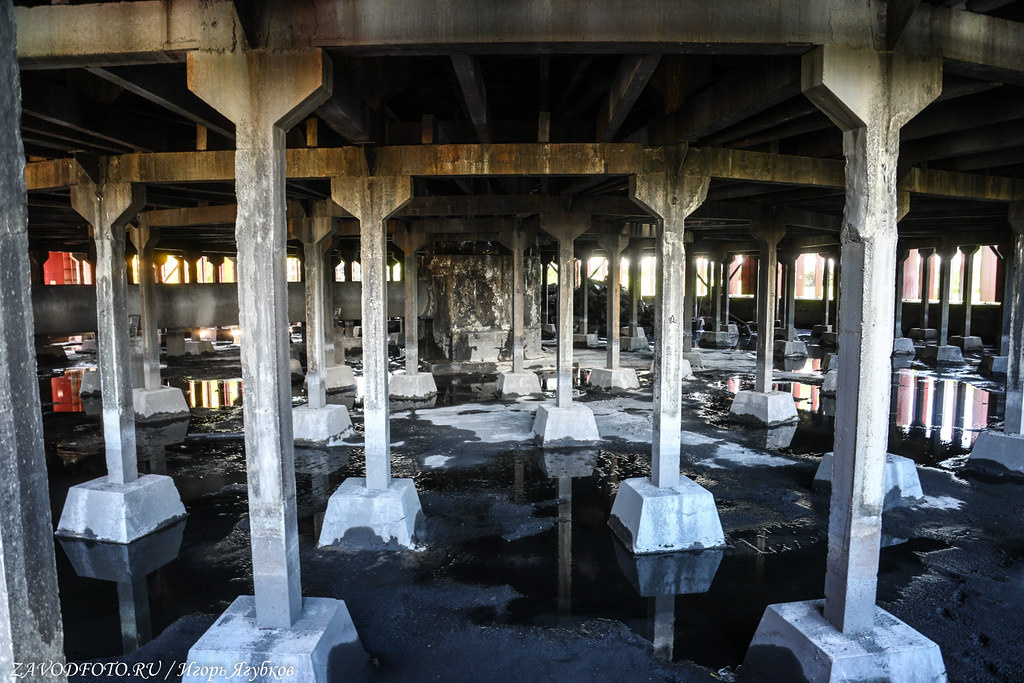

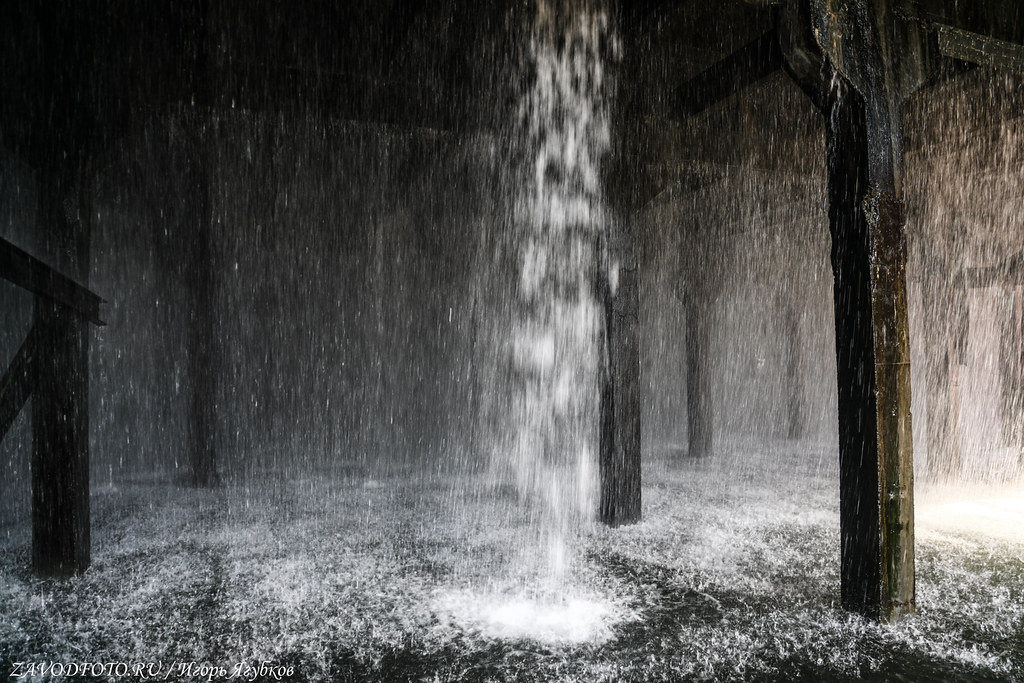

Вода «падает» с высоты около 40 метров и остывает с 33 до 20 градусов. Площадь орошения составляет около 2600 кубометров. У основания каждой градирни предусмотрен бассейн с водой.

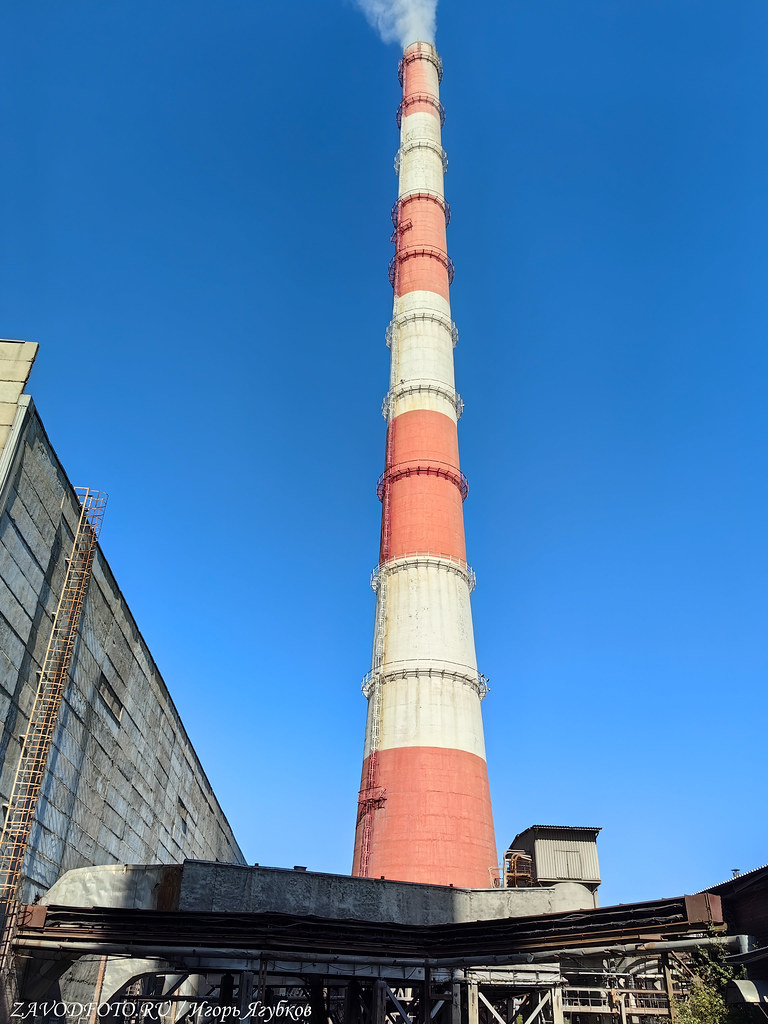

Специальные установки улавливают оставшуюся после сжигания топлива золу, которая направляется на золоотвал, а дым и пар от горения отводится через трубы. Именно благодаря двум высоким полосатым дымовым трубам станцию хорошо видно практически из любого района Иркутска. Высота одной из них составляет 186,6 метра, второй - 246,3 метра.
Продолжение здесь: Ново-Иркутская ТЭЦ - самая теплая электростанция Иркутска (часть 2)
