Небольшой твик ЦАПа "Topping D2"⁠⁠

Обратился ко мне за советом бывший заказчик. Просил оценить качество блоков питания продаваемых на Али экспресс (линейные, 15 В, 1 А). На что я ему предложил собрать новый и сделать лёгкий твик ЦАПу. Клиент согласился и спустя неделю я забрал ЦАП с почты.

Вот его начинка.

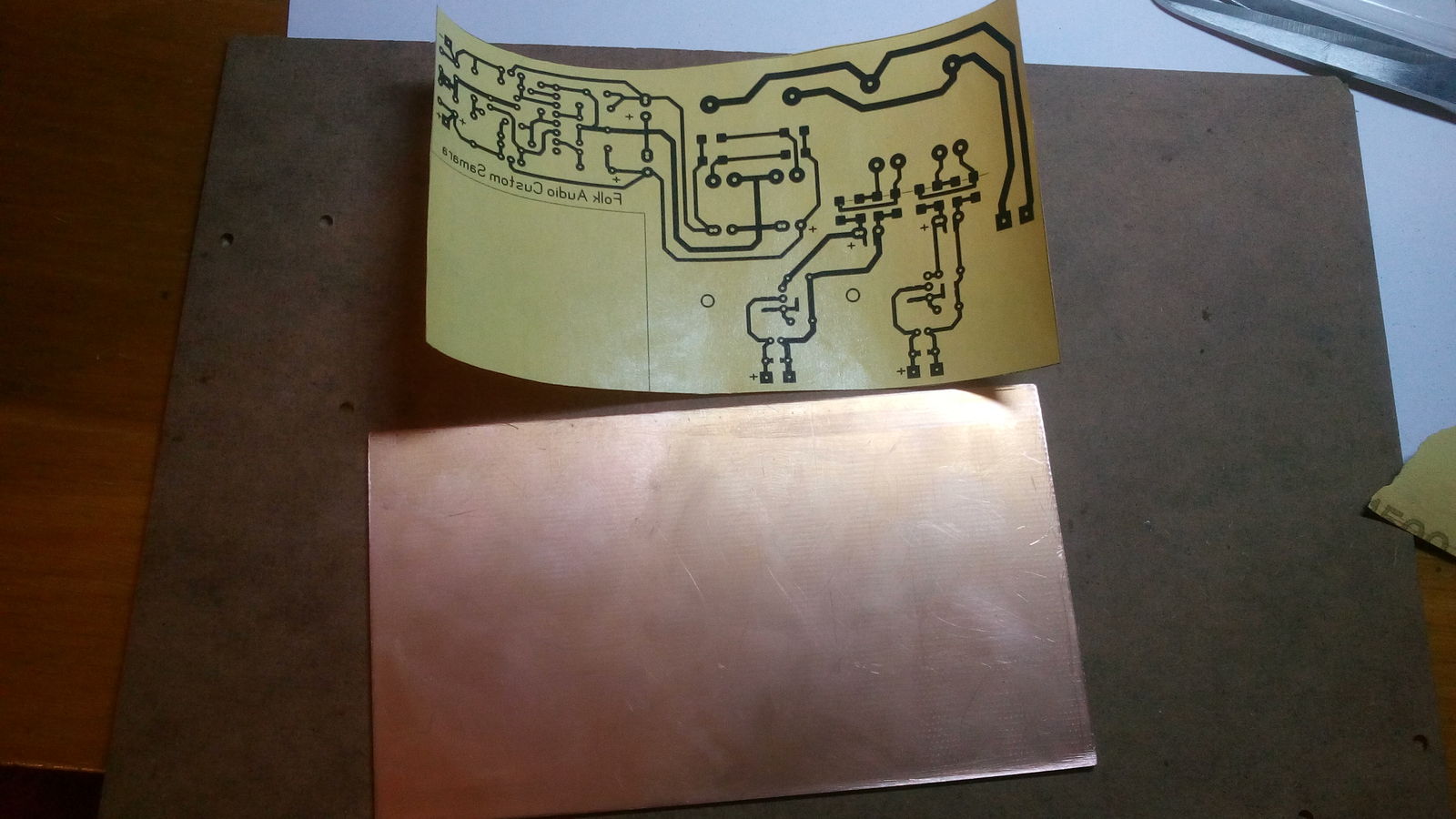

ЦАП собран на DIR9001, PCM2407 и AD1852. Так же в цапе есть усилитель для наушников. На выходе цапа стоят поганые операционники OPA2134. Почему их любят китайцы для меня загадка. Но разработчиков данного аппарата можно и похвалить. Они заложили отдельные стабилизаторы для аналоговой и цифровой частей AD1852, а так же поставили хорошие электролиты nichicon.  Питание ЦАПа происходит при помощи однополярного блока питания на 15 В. Далее для получения двуполярного напряжение используется мощный операционный усилитель (на фото он стоит на радиаторе). Соответственно получаем -+7,5 В на питание операционников и усилителя для наушников. Значит можно сделать раздельное и вкусное питание для данного ЦАПа. Нехитрым способом измеряем потребляемые токи (благо ферритовые фильтры позволяют это делать) и прикидываем, что будем использовать. В барахле завалялся хороший алюминиевый корпус. В качестве трансформаторов питания выбрал продукцию фирмы HANH. Стабилизатор для оу и ушника собираем на M5230 с парочкой транзисторов. Для остального на lm317. Рисуем и изготавливаем плату.

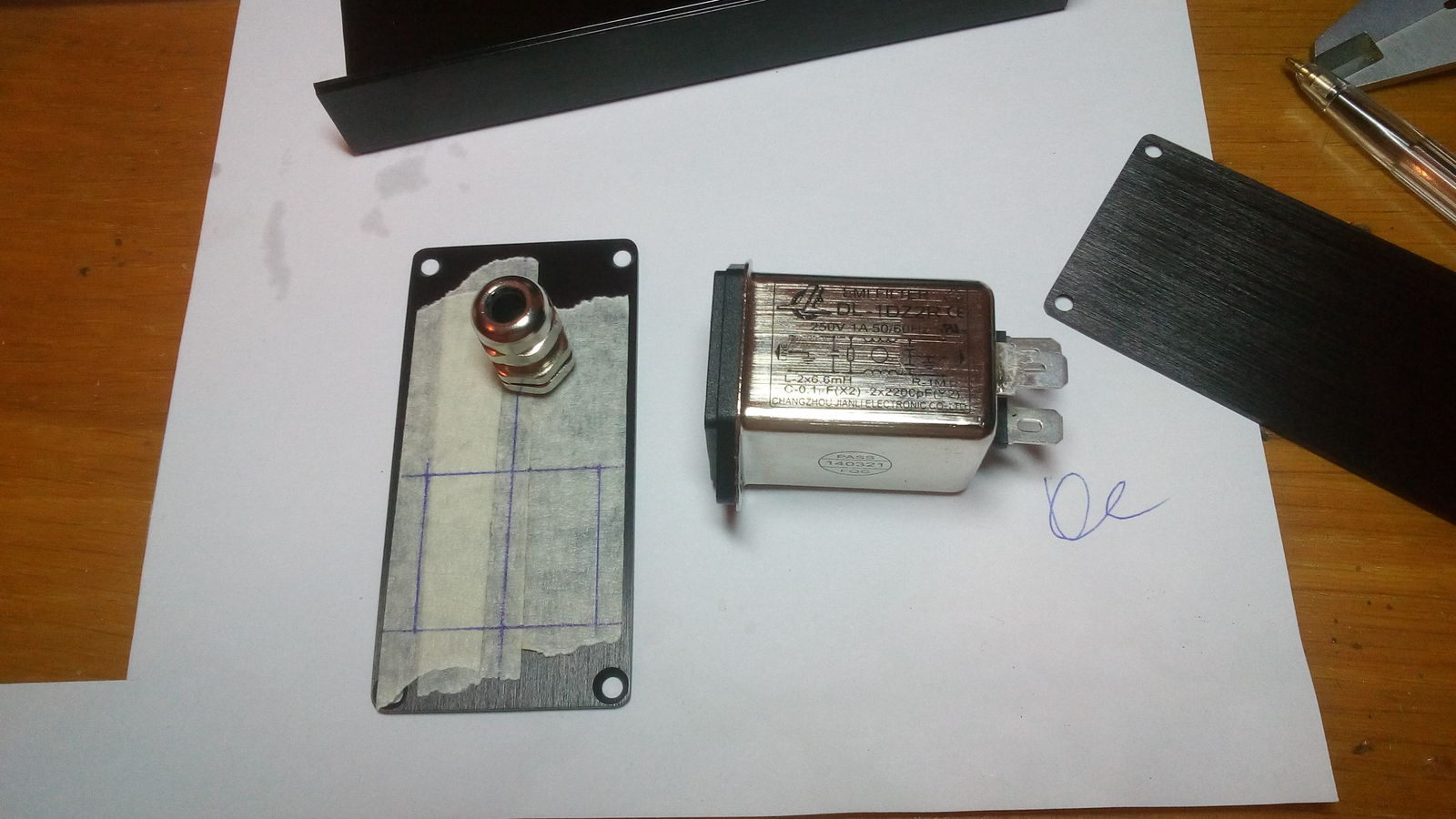

А пока она травится займёмся слесаркой.

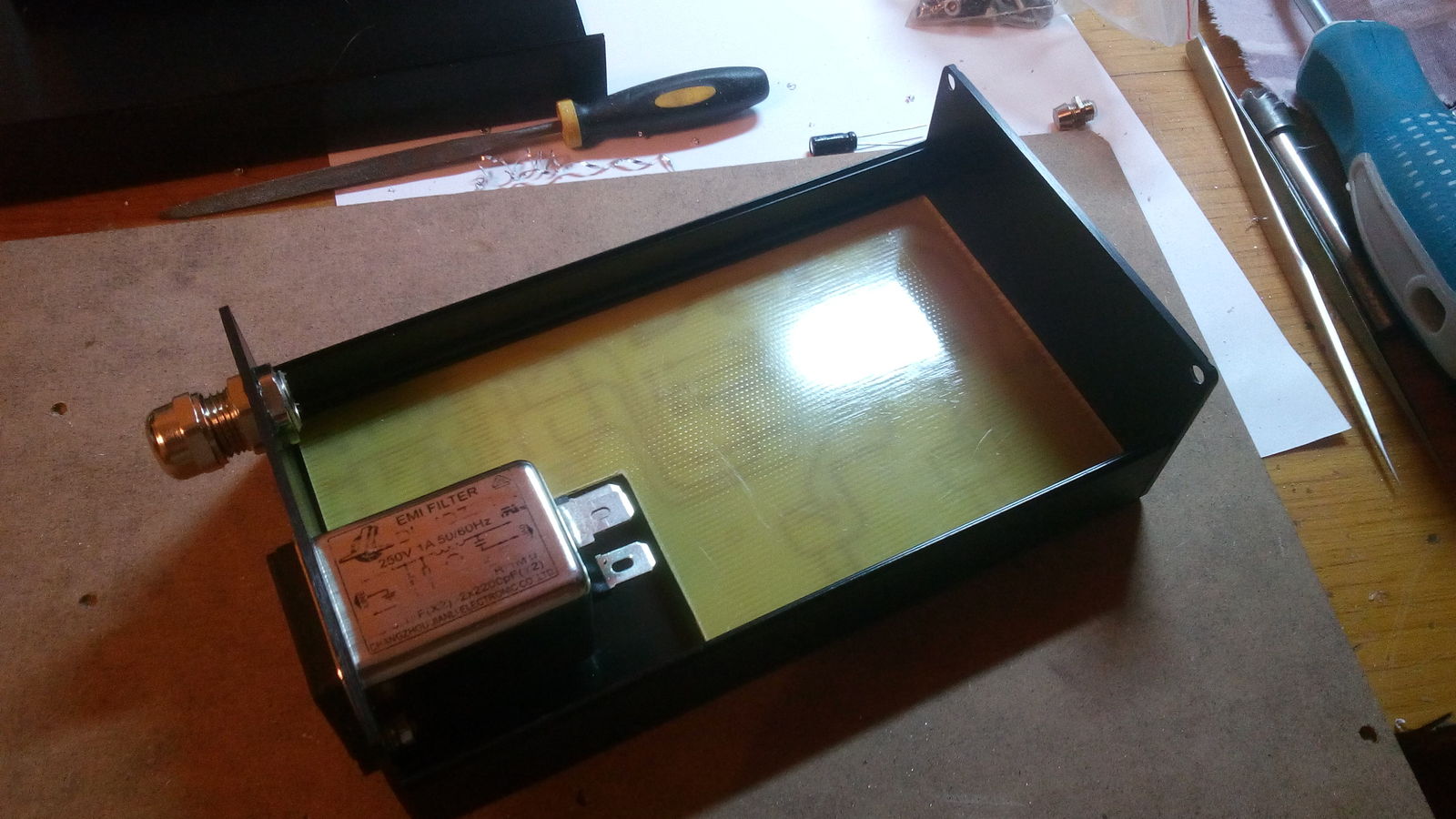

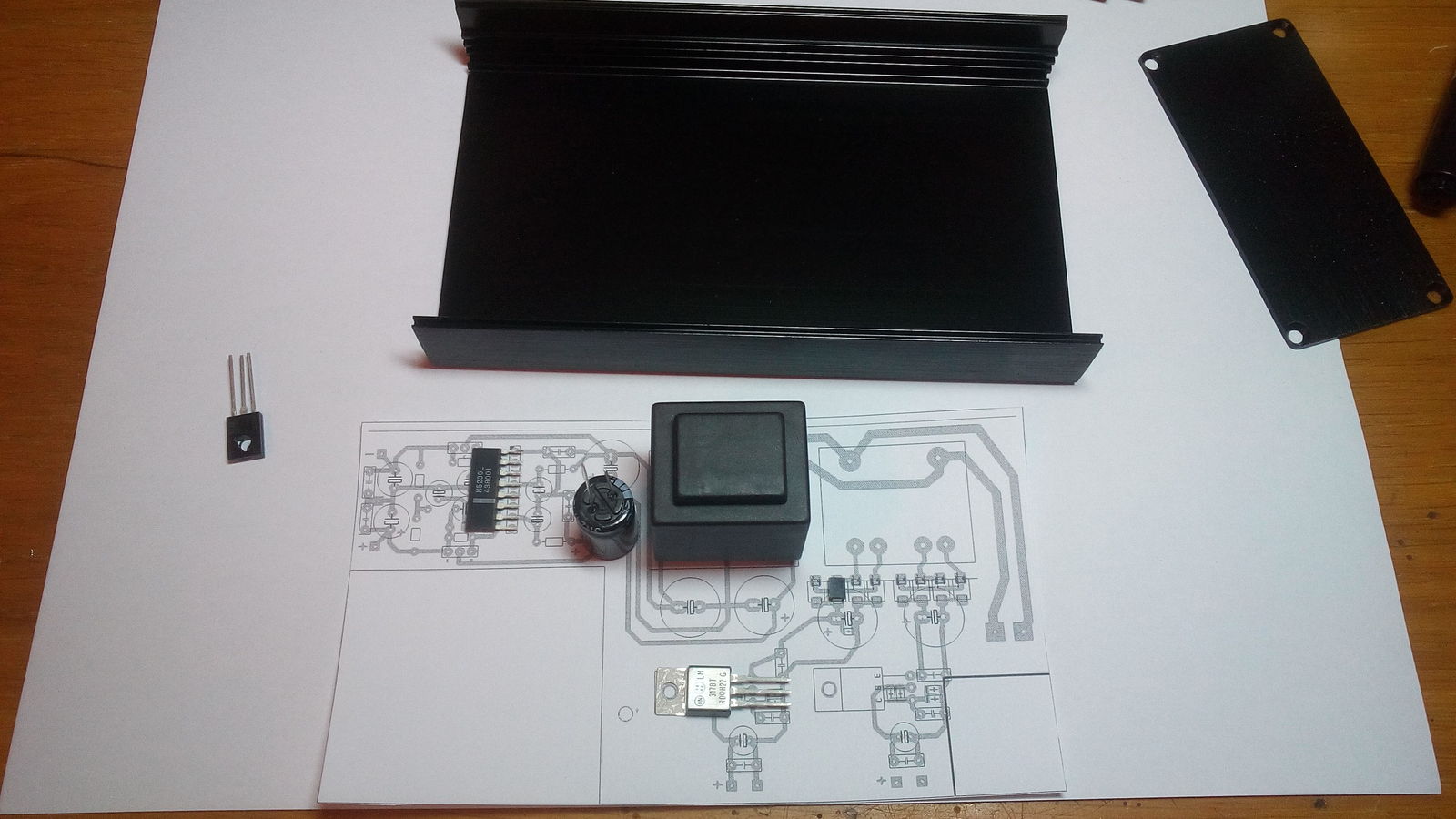

Примеряем)

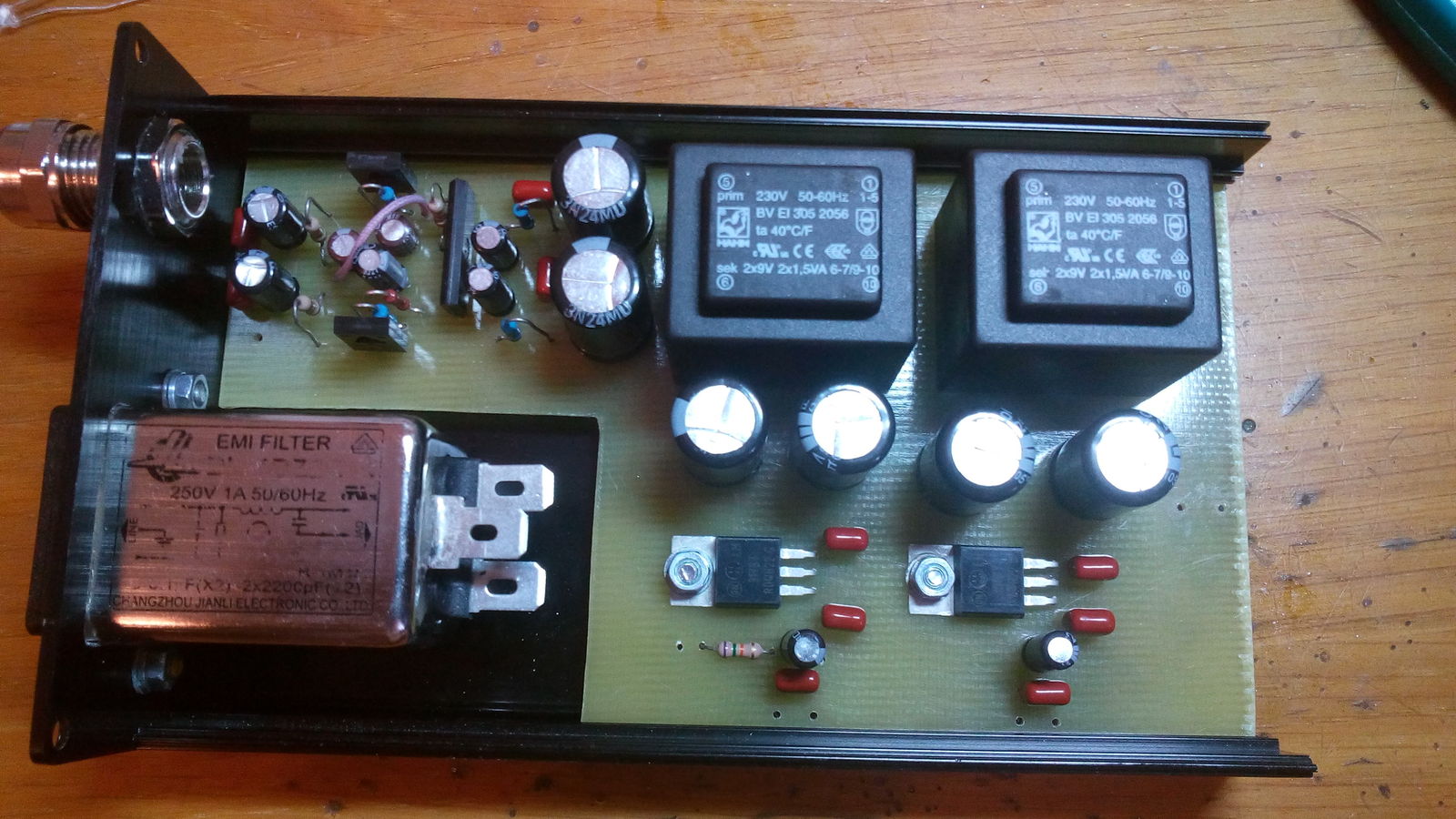

Собираем плату, настраиваем выходные напряжения.

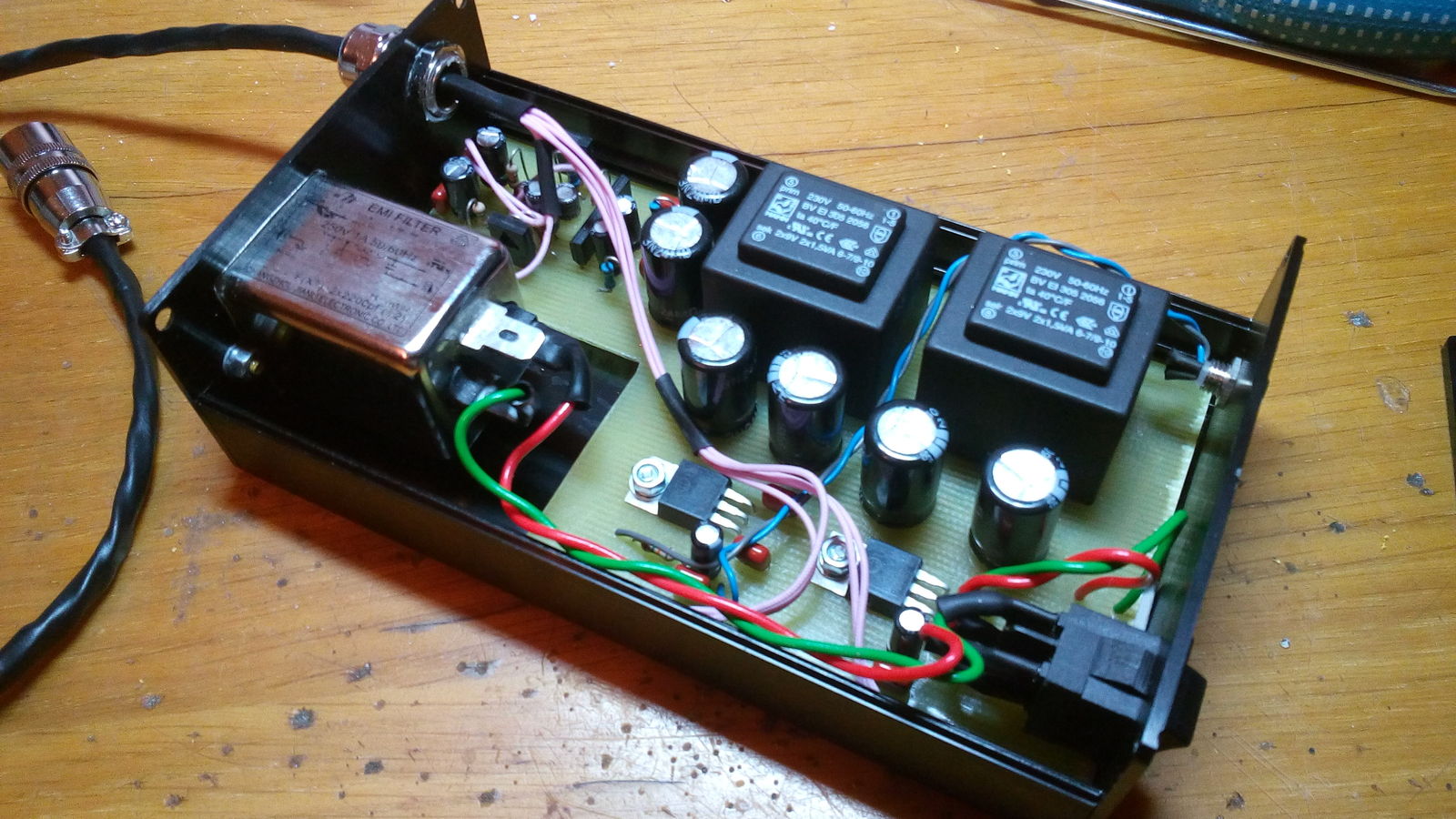

Припаиваем кабель и распаиваем начинку. На конце кабеля разъем на 7 контактов. Провод использовал МПО (розовенький).

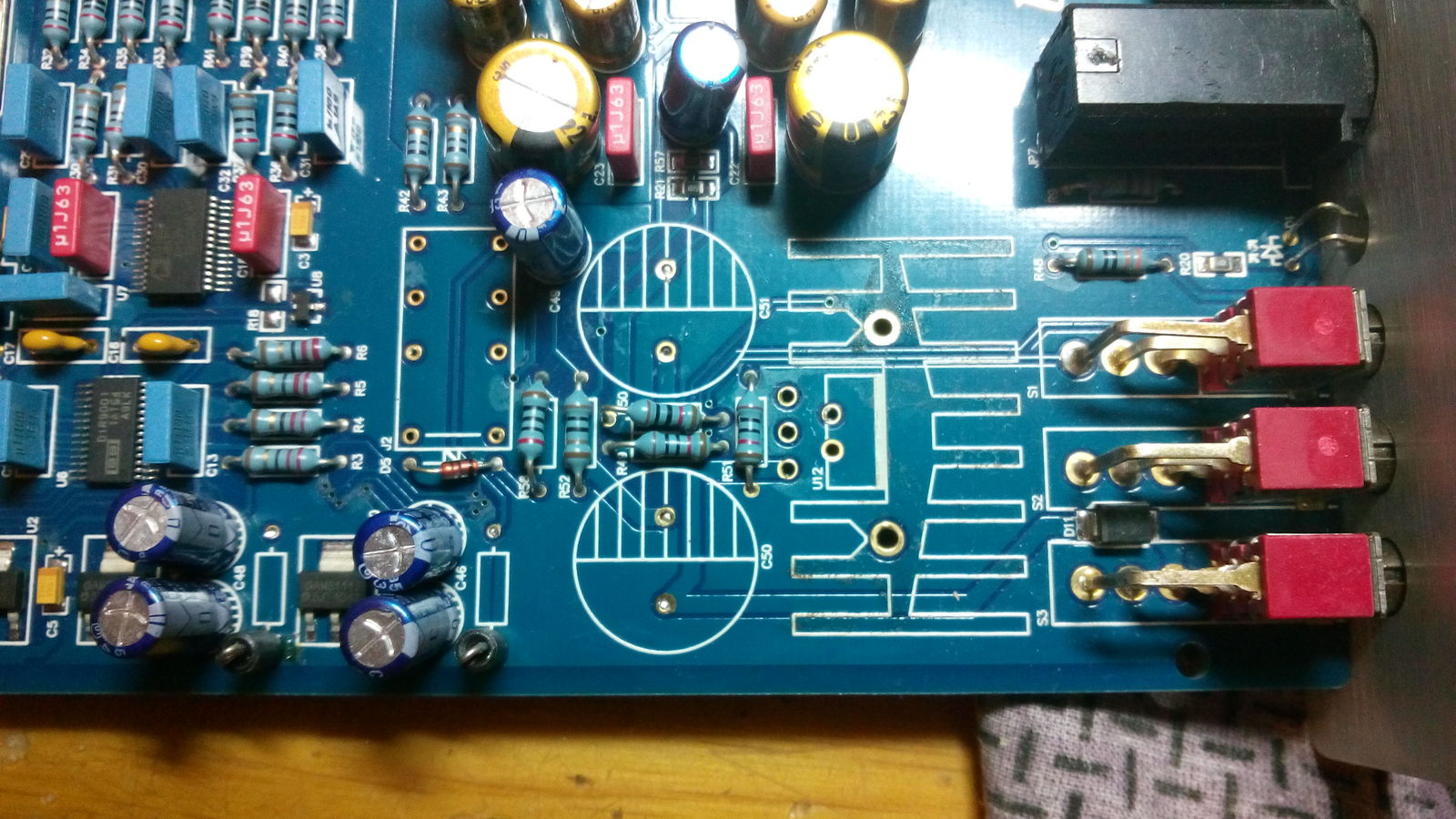

Время выкинуть с платы ЦАПа все лишнее. На заднюю стенку ЦАПа устанавливаем новый разъем.

Раскидываем провода.

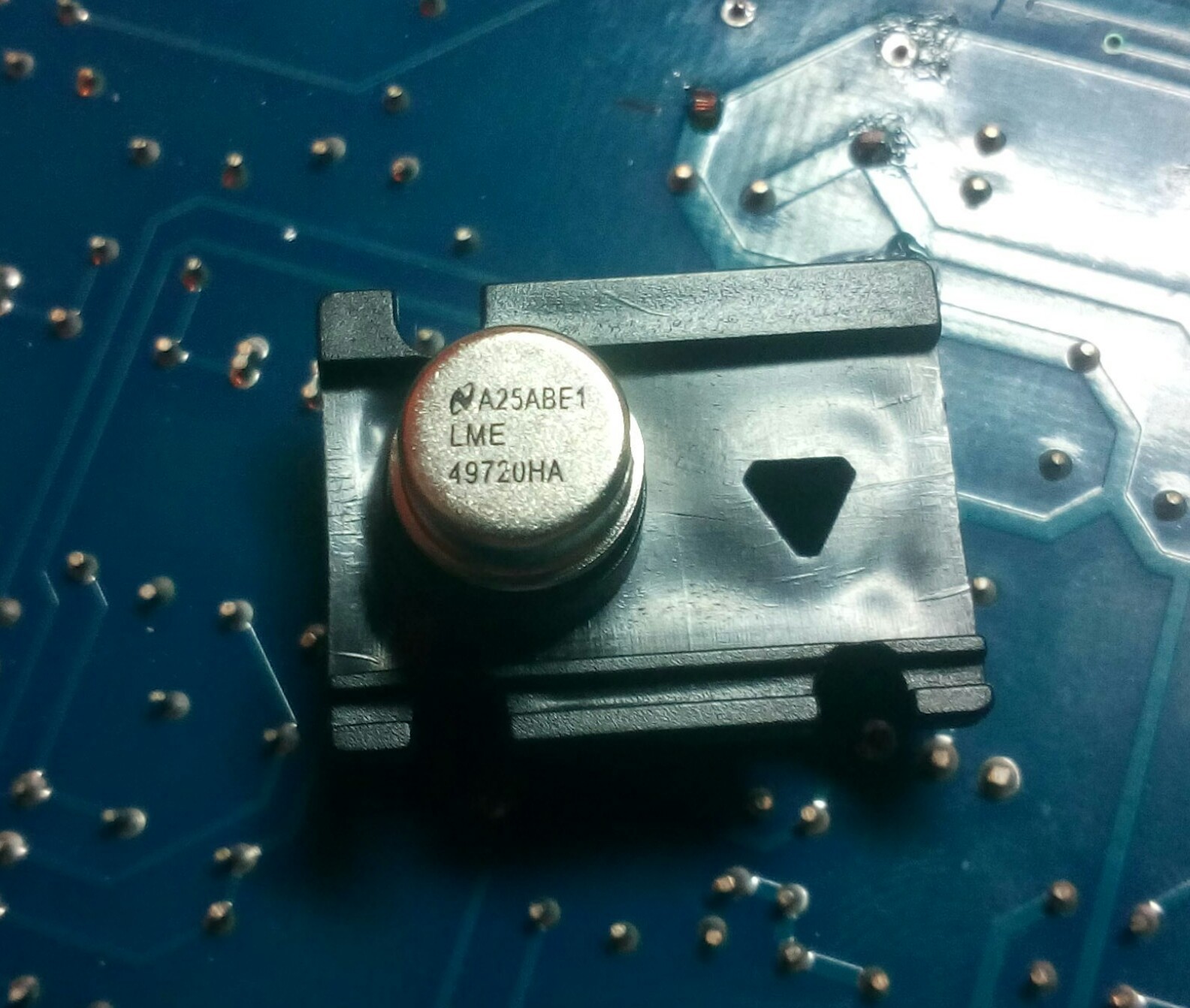

Делаем первое включение и получаем заметное улучшение по звуку в виде более лучшей сцены. Но складывается впечатление, что мутноватая середина и плоховатые вч. Будем лечить заменой на нормальный оу. Выпаиваем старый и устанавливаем на плату цанговую панельку - это позволит владельцу поиграться с выбором оу. У меня в наличии нашелся опер LME 49720ha в металлическом корпусе.

Мне данный оу нравится по звуку. Приспосабливаем под наши задачи.

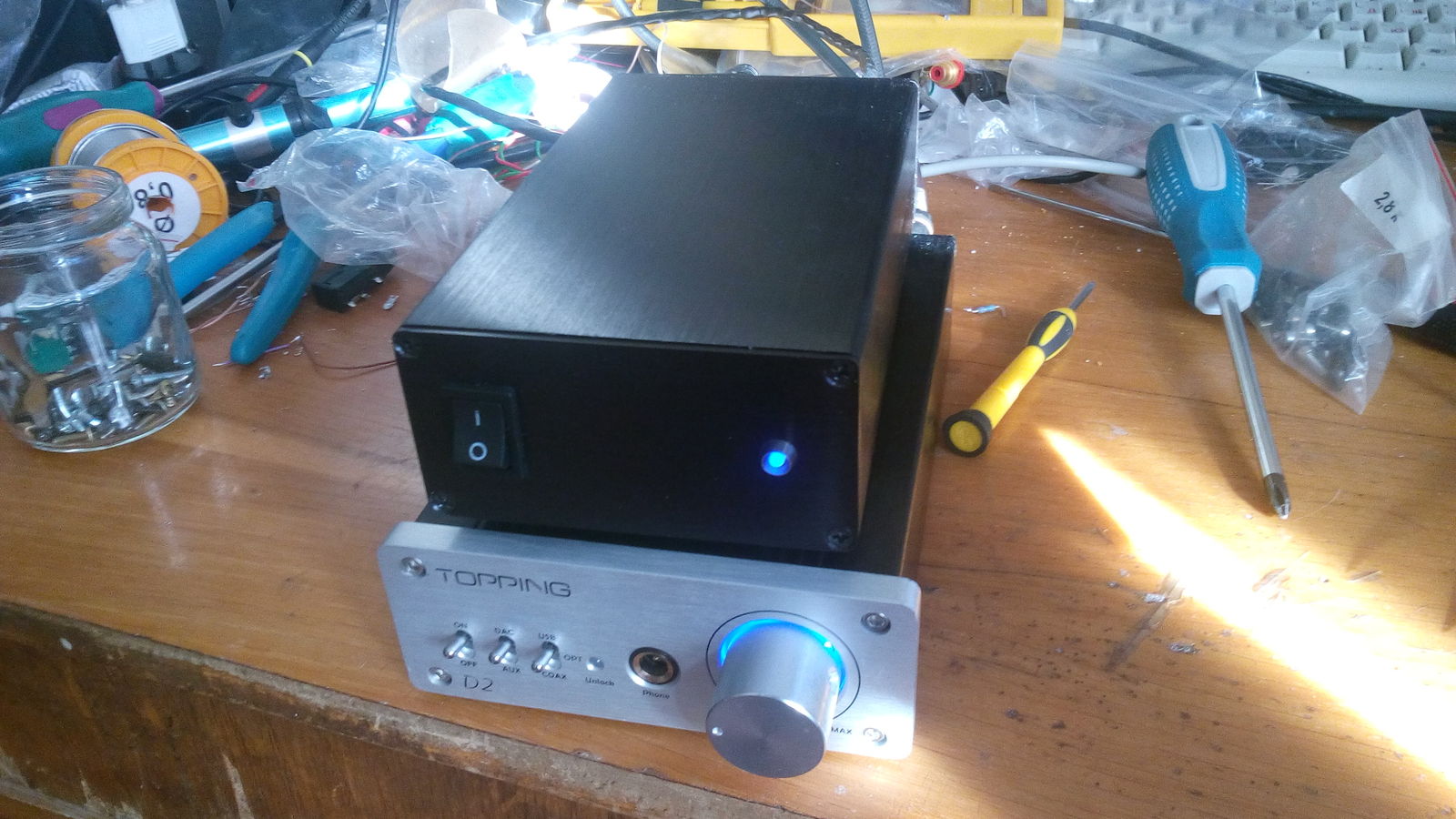

Устанавливаем в ЦАП и получаем другой звук, который приятно слушать. На этом лёгкий твик окончен. ЦАП уехал к заказчику, жду его отзыва.

Всем спасибо за внимание!

Денис. Г. Самара
