Настройка спутниковой антенны своими руками - полезные советы
Всем привет! Так как много лет занимаюсь установкой и обслуживанием спутниковых антенн, хочу поделиться опытом. Возможно, кому-то мой опыт пригодится.

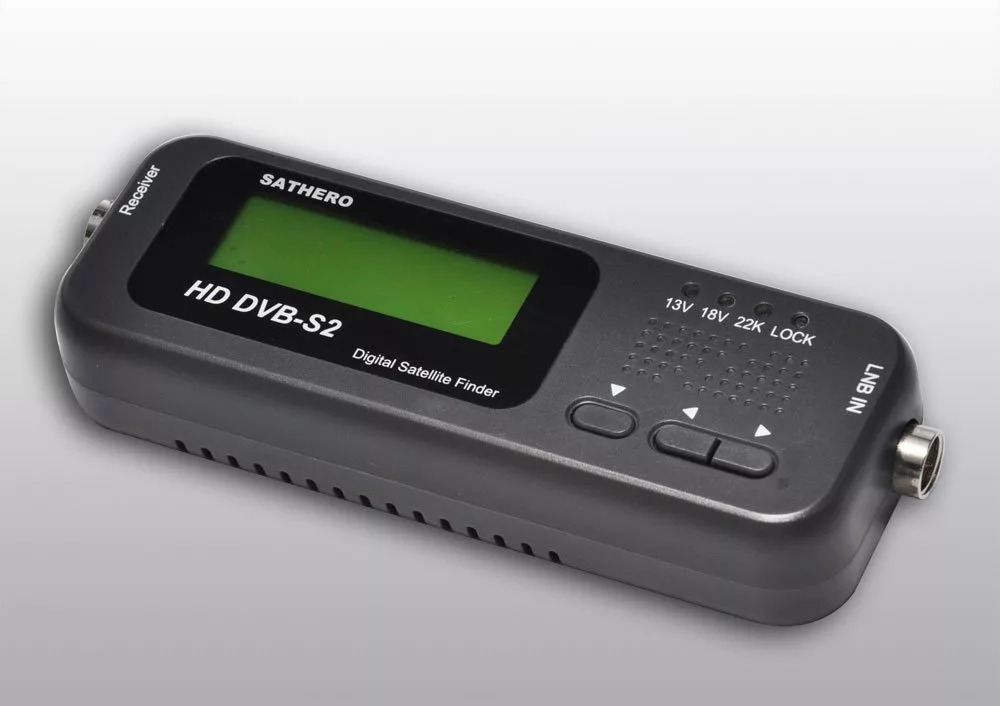

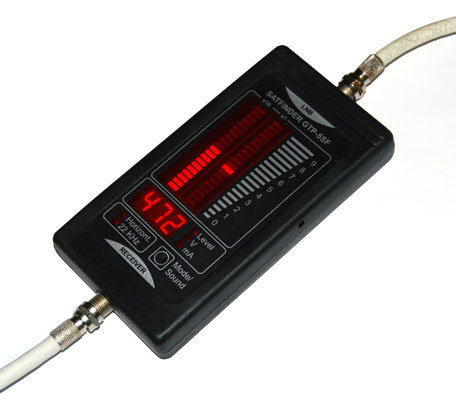

Во-первых, познакомлю вас с лучшим, на мой взгляд, помощником настройщика. Называется он сатфиндер. Разновидностей прибора очень много, но для одноразовой (а в моем случае далеко не одноразовой) установке в большинстве случаев достаточно наличия аналогового прибора. Стоимость копеечная, от 300 рублей, функционал для опытного пользователя весьма широк.
Итак, прибор простейший. Два разъема, ручка-крутилка и стрелочный индикатор. Иногда бывают дополнительные светодиодные индикаторы, но нам они сейчас не нужны. Разъемы подписаны: to LNB - сюда подключается конвертор. Это пластиковый набалдажник на антенне. Его ещё называют головка, пушка, глазок.

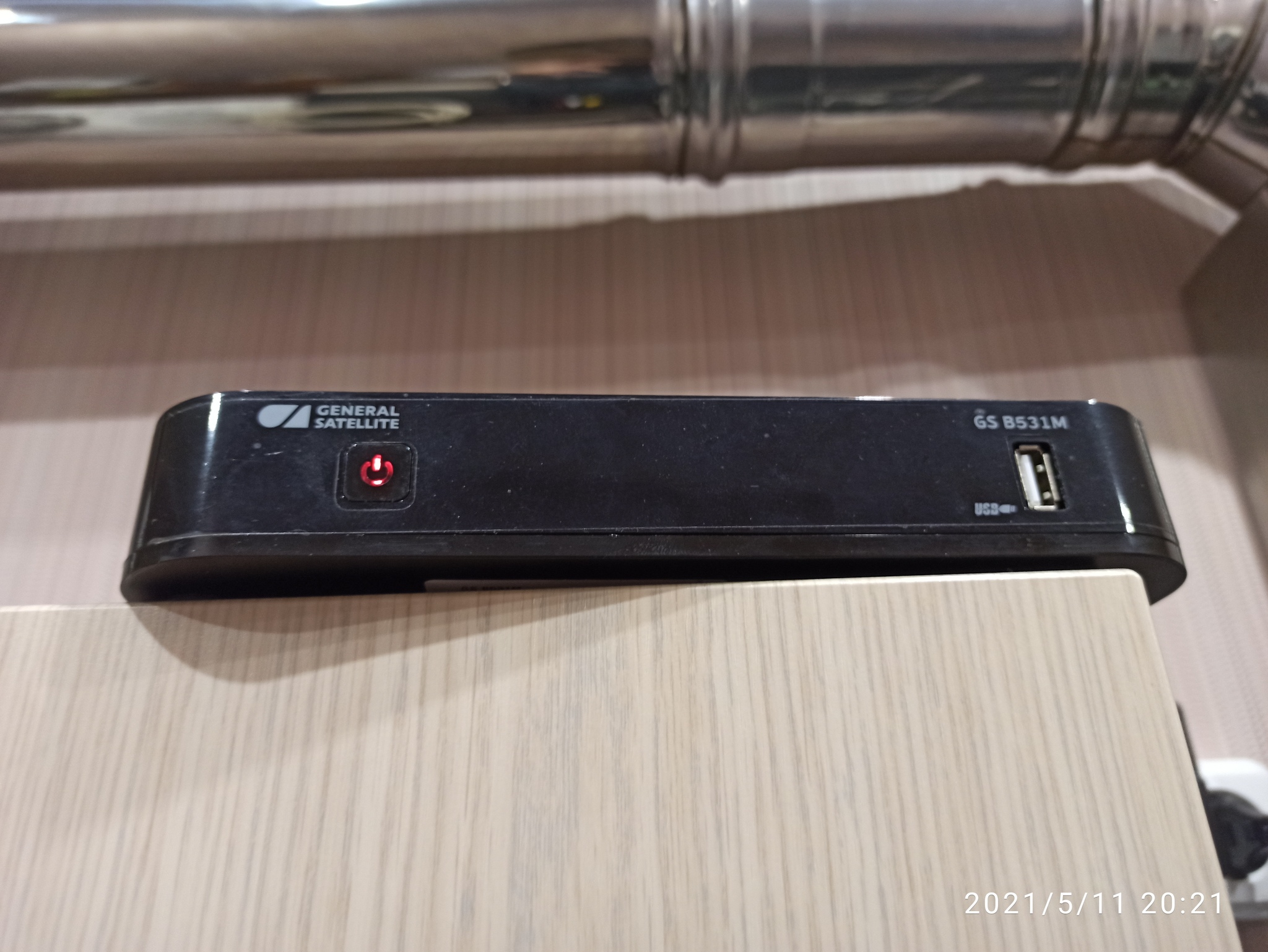

Второй разъем TO RECIEVER. Подключается кабелем к разъему LNB IN1 на ресивере. Например, таком:
Итак, порядок действий.
Устанавливаем антенну, предварительно выяснив примерное направление на спутник. Здесь можно ориентироваться по антеннам соседей, а если таковых поблизости нет, то выручает сайт mapsat. Там можно выбрать нужный спутник, определить ваше местоположение и увидеть линию направления на спутник. Картинка для примера:
Там же указаны все параметры настройки, но новичку их понять довольно сложно. Поэтому пока пропустим, они не так сильно нам нужны, как кажется.

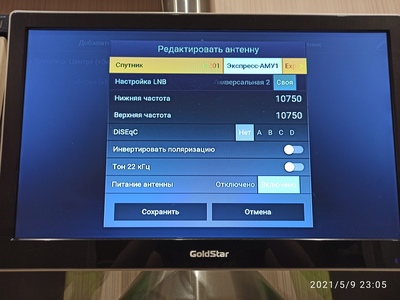

Подключаем кабель к ресиверу (к гнезду LNB IN1), на другой конец кабеля подключаем финдер к разъему TO RECIEVER.
Шкала прибора начинает светиться, значит, питание с ресивера идёт.
Таким образом, кстати, легко проверить кабель на обрыв: если шкала не светится, значит где-то замыкание или обрыв. Это одна из дополнительных функций этого прибора.
Теперь подключаем конвертор ко второму разъему прибора TO LNB. Выкручиваем ручку до появления писка и устанавливаем стрелку примерно на середину шкалы.
Кстати, если при подключении головки к прибору шкала сразу тухнет, то чаще всего проблема в полудохлом блоке питания ресивера: ему не хватает мощности для питания антенны, только на ресивер. Таким образом можно диагностировать блок питания. Это еще одна полезная фишка данного прибора.
Теперь нам надо настроить антенну. Буду рассказывать на примере Триколор как наиболее ходового. НТВ+ настраивается аналогично - у них один спутник.
Антенну направляем "немного" вверх. Угол указан в строке "угол места" на указанном выше сайте.
Тут уточню. Для моей местности угол почти 30°, в других регионах может быть другой. На юге, помню, антенны чуть ли ни в небо смотрят. Угол этот указан для линии, направленной от антенны к спутнику относительно поверхности Земли. Эта линия не направление головки от центра тарелки, не путайте. Если воображение позволяет и школьную геометрию про углы падения/отражения помните, то можно представить, как линия с неба под углом 30° падает в центр тарелки и отражается от неё в головку)) Но проще, опять же, посмотреть на антенны соседей: на ближайшие пару сотен километров угол у антенн одинаковый.
Значит, выставили вертикальный угол примерно, слегка затянули болты и начинаем мееедленно, по сантиметрам, двигать антенну влево-вправо в примерном направлении спутника. Я обычно смотрю на карте ориентиры в виде конька крыши соседнего дома, забора, дороги или дерева. Это хорошо помогает.
В момент захвата сигнала стрелка прибора поднимется, писк станет выше. Если стрелка уперлась в максимум, а звук режет уши, останавливаемся, выкручиваем ручку против часовой стрелки, выставляем стрелку снова на середину шкалы и настраиваем антенну более точно. Добились максимума, затянули болты горизонтальной настройки и ослабили вертикальные. Таким же образом, ориентируясь на звук и стрелку, настраиваем максимум по вертикали. Затягиваем болты и, в принципе, готово. Я после этого ещё слегка давлю на разные края тарелки: бывает, фокус слегка сбит или тарелка кривая и грубой физической силой можно её слегка подправить.

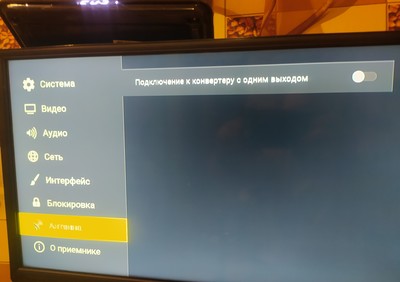

Всё! Снимаем прибор, крепим кабель и проводим поиск каналов на ресивере.
В чем минусы прибора?
Он, в отличие от цифровых, сам не понимает, на какой спутник настраивается. Ориентируется только на уровень сигнала. Параметры спутника ему задаёт ресивер. Я, к примеру, часто попадал на такой прикол: чуть левее триколоровского спутника висит ещё какой-то и прибор на него реагирует аналогично. То есть сигнал ловит, а каналы не настраиваются. Частота, видимо, тоже совпадает. Но стоит повернуть тарелку на три градуса правее и тут уже нужный нам спутник.
Этот прибор не очень хорошо ловит сигнал на Телекарте/МТС/хотбëрд, так как там поляризация линейная, а не круговая, как на триколор/НТВ+. Там нужно поворачивать головку на определенный угол, у триколора угол поворота конвертора не критичен. В принципе, настроить можно, но помучаться придется подольше.
Как ещё я использую данный финдер?
Он у меня основной прибор для диагностики.

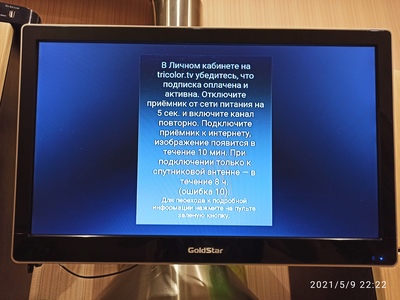

В первую очередь подключаю к ресиверу, не подключая кабель антенны. Если шкала светится, значит, питание идёт. Выставляю стрелку на середину, подключаю кабель антенны.
Если потух, значит меняю блок питания либо короткое замыкание на кабеле.
Если стрелка не дернулась, значит обрыв.
Если слегка поднялась, значит сбита настройка антенны.
Это все приводится из дома, а дальше, по обстоятельствам иду к антенне.
Еще советы, не касающиеся прибора.
Конвертор портится довольно редко. Обычно от удара по нему, например, сход льда с крыши или близкого разряда молнии.
Кабель портится часто: рассыпается изоляция, попадает внутрь вода, гниет центральная жила на разъеме конвертора. Иногда и молния пробивает. Не доводите кабель до плохого состояния: часто вода по нему приходит в ресивер и требуется дорогостоящий ремонт.

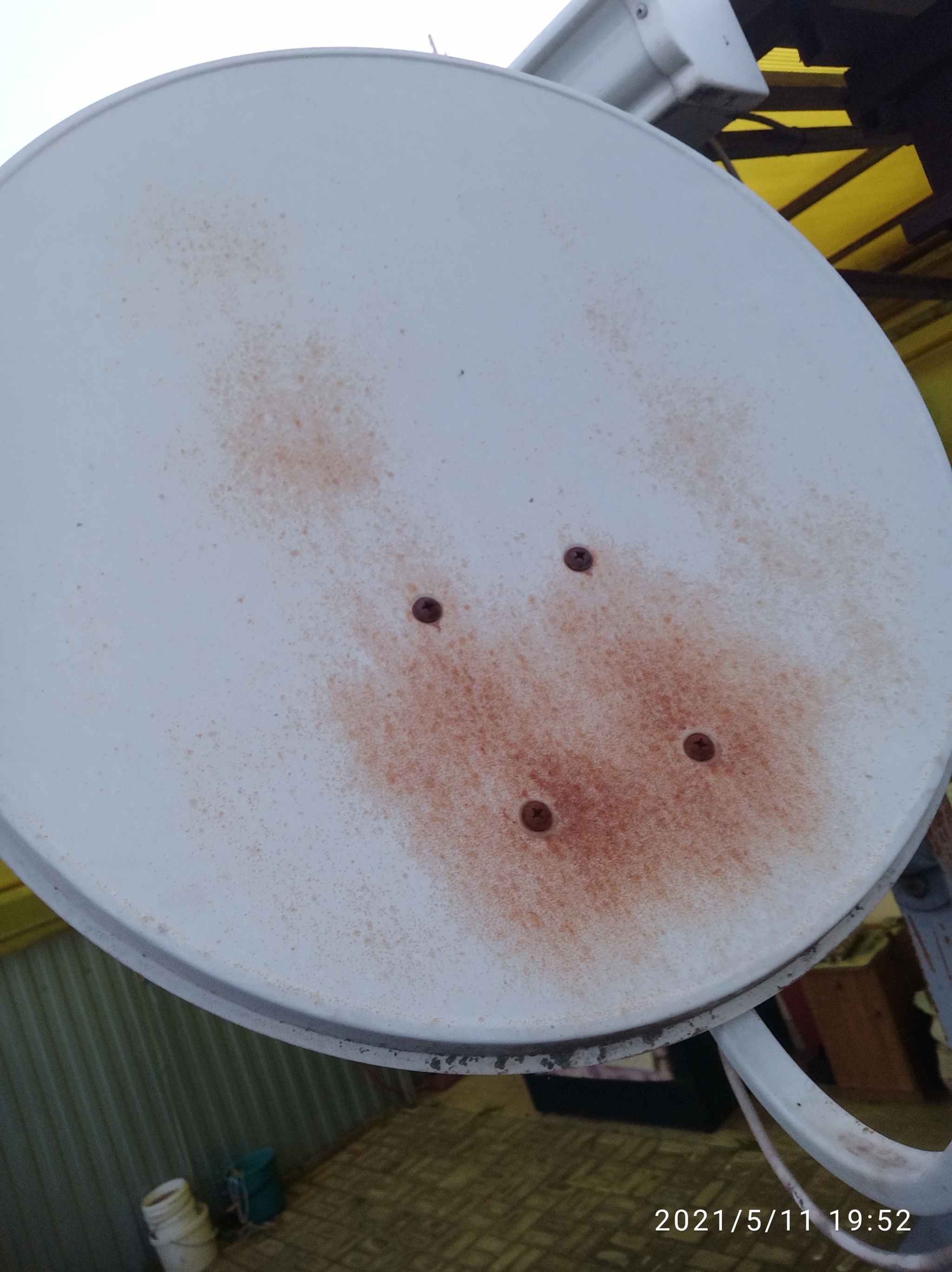

Антенна сбивается в зависимости от многих обстоятельств: разболтались анкера/дюбеля, провисла или погнулась под давлением снега с крыши, ослабли болты. Без видимых проблем не трогайте антенну. Часто клиенты сразу лезут крутить антенну, а потом вызывают мастера. А проблема, например, в глюке ресивера. Соответственно, мастер возьмет деньги за диагностику и настройку антенны, А не просто за сброс настроек.
Из банальных проблем, по которым вызывают очень часто, но при этом сами клиенты не видят:
-выросло дерево спустя пять лет нормальной работы;
-выросла сосулька напротив антенны;
-лопнул кабель;
-погнулся отражатель.
Текста вышло много, но, надеюсь, не зря писал. Возможно, кому-то пригодится.
P. S: предчувствую, что про прибор скажут: ха, игрушка. Профессионалы ползуются мегафиндерами за 5-10т.р. Но я написал для новичков, которые хотят попытать себя в самостоятельной установке. И покупать прибор за несколько тысяч ради одной установки не имеет смысла. А прибор помощнее у меня есть. Пользуюсь им при установках без ресивера и для спутников 75°, 85°, 13°. Всем успехов и прямых рук!
