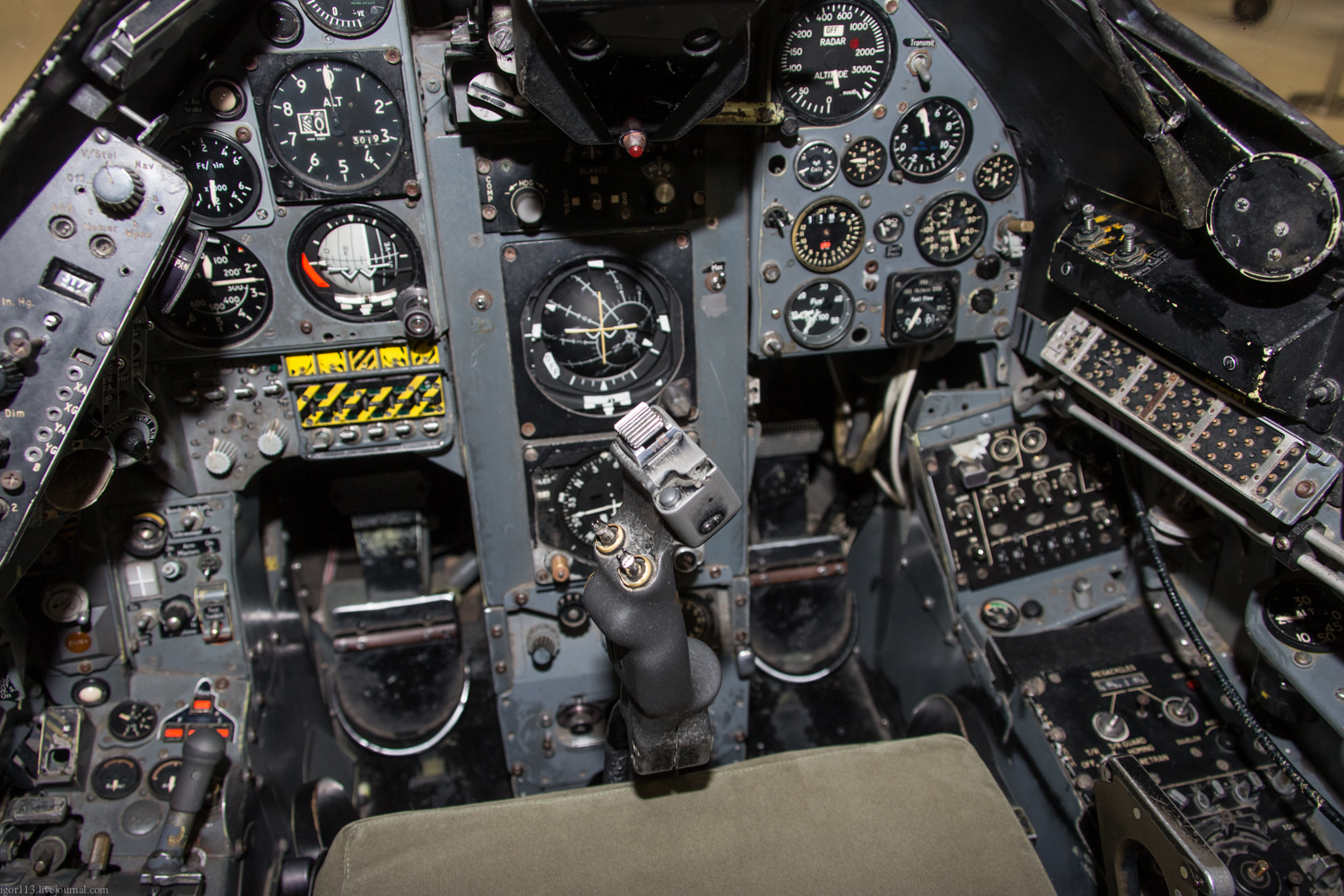

Музей в Пенсаколе: штурмовик McDonnell Douglas AV-8C Harrier и его кабина.⁠⁠

Hawker Siddeley Harrier GR.1/GR.3 и AV-8A — самолёты из первого поколения семейства британских истребителей-бомбардировщиков Harrier. Это был первый штурмовик с возможностью вертикального/короткого взлета и посадки (V/STOL) и единственный действительно успешный V/STOL истребитель из многих, которые появились в ту эпоху. Harrier был разработан на основе опытного самолета Hawker Siddeley Kestrel, после отмены разработки более совершённого сверхзвукового самолета Hawker Siddeley P.1154. Серийный выпуск начат в 1967 году. Британские королевские ВВС в конце 1960 годов заказали варианты Harrier GR.1 и GR.3. Самолёт в 1970 годах экспортировался в Соединённые Штаты под маркировкой AV-8A для использования Корпусом морской пехоты США (USMC). А AV-8C Harrier II - это 47 модернизированных AV-8A компанией McDonnell Douglas до стандарта AV-8B.

AV-8A модернизированный до AV-8C

https://igor113.livejournal.com/tag/av-8a

http://www.airwar.ru/enc/attack/av8.html

ЛТХ AV-8A.

Экипаж: 1 (пилот)

Длина: 13,88 м

Размах крыла: 7,7 м

Высота: 3,5 м

Площадь крыла: 18,68 м²

Стреловидность по линии 1/4 хорд: 35,17°

Коэффициент удлинения крыла: 3,18

Средняя аэродинамическая хорда: 2,57 м

База шасси: 3,48 м (между основными стойками)

Колея шасси: 6,76 м (между боковыми стойками)

Масса пустого: 5428 кг

Масса снаряжённого: 5680 кг (без боевой нагрузки)

Максимальная взлётная масса:

при взлёте с коротким разбегом: 11 158 кг

при вертикальном взлёте: 7938 кг

Масса в бою: 8831 кг

Максимальная посадочная масса: 7666 кг (при вертикальной посадке)

Масса топлива во внутренних баках: 2341 кг (+ 740 кг в ПТБ)

Объём топливных баков: 2869 л (+ 2 × 454 л ПТБ)

Силовая установка: 1 × ТРДД Rolls-Royce F402-RR-401

Тяга: 1 × 93,1 кН (взлётная)

максимальная: 1 × 72,7 кН

нормальная: 1 × 58,2 кН

Длина двигателя: 3,48 м

Диаметр двигателя: 1,22 м

Сухая масса двигателя: 1657 кг

Лётные характеристики

Максимальная скорость: 1102 км/ч

Крейсерская скорость: 828 км/ч

Скорость сваливания: 241 км/ч (в зависимости от массы)

Боевой радиус: 348 км (c 3 × бомбами Mk.82 и 2 × бомбами Mk.83 без ПТБ)

Практическая дальность: 1524 км (без ПТБ без боевой нагрузки)

Перегоночная дальность: 1704 км (с ПТБ без боевой нагрузки)

со сбросом ПТБ по мере расходования топлива: 1815 км

Практический потолок: 13 411 м

Скороподъёмность: 104,6 м/с (без ПТБ без боевой нагрузки с полным запасом топлива)

Нагрузка на крыло: 429 кг/м² (без боевой нагрузки)

Тяговооружённость: 1,196 (при максимальной взлётной массе для вертикального взлёта)

Длина разбега: до 329 м (при взлёте с разбегом)

Максимальная эксплуатационная перегрузка: + 7,5 g

Вооружение

Стрелково-пушечное: 2 × 30 мм пушки Aden (съёмные)

Точки подвески: 5

Боевая нагрузка:

под фюзеляжем и внутренние: 3 × 907 кг

внешние: 2 × 454 кг

Управляемые ракеты:

ракеты «воздух-воздух»: 2 × AIM-9

Неуправляемые ракеты:

16 (4 × 4) × 127 мм в блоках LAU 10

28 (4 × 7) × 70 мм ракет «Гидра» в блоках LAU 68

76 (4 × 19) × 70 мм ракет «Гидра» в блоках LAU 69

Бомбы: свободнопадающие:

фугасные:

5 × 119 кг Mk.81 или 227 кг Mk.82

2 × 460 кг Mk.83

зажигательные: 5 × 340 кг Mk.77

кассетные:

4 × Mk.20

2 × CBU-24

Подвесные топливные баки: 2 × 454 л
