Решил я за пару дней по вечерам освоить Автокад. Выкройки рисовать, с людьми делиться при необходимости...
Вопрос у меня такой - как при печати, например, располагать и комбинировать элементы на странице? Да и в нужном масштабе - 1 единица в программе это 1 миллиметр на бумаге (хотя по этому пункту там галочку видел, вроде как).

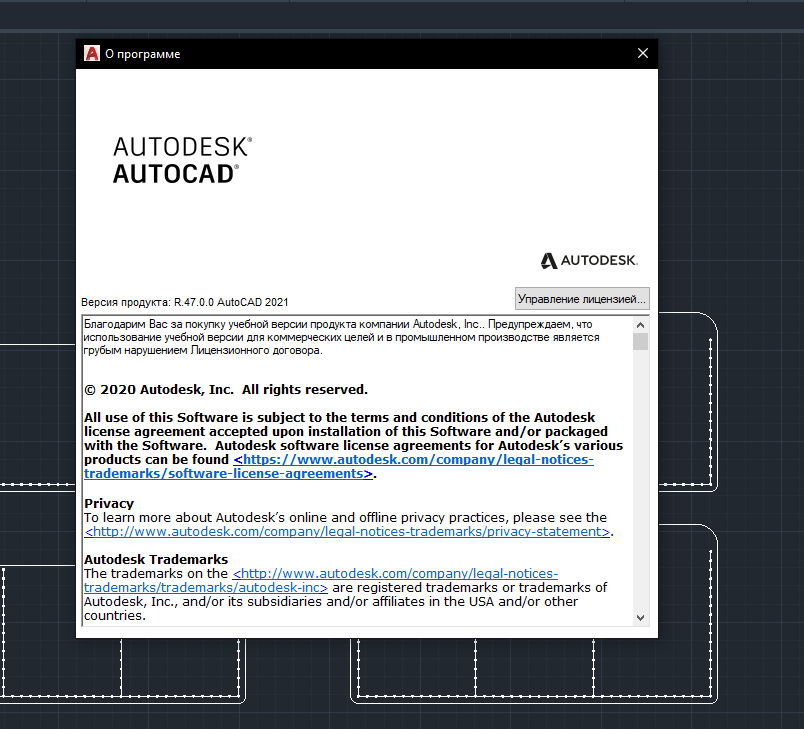

На картинке то, что я накидал для теста из своего предыдущего поста.
Потихоньку совершенствуюсь в самоизоляции
2 рабочих варианта (я работаю в Autocad 7 лет):
1 вариант: Рисуешь на вкладке Лист рамку нужного формата (А4 например 210×297) и видовым экраном вставляешь внутрь свою картинку в нужном масштабе. При печати выделяешь рамкой свою рамку, ставишь масштаб 1:1 и центрировать.
2 вариант: Рисуешь в модели рамку нужного формата (А4 например 210×297), масштабируешь эту рамку так чтоб твой чертёж влез в рамку, но выбери какой-то стандартный масштаб. И при печати выставляешь этот масштаб и галочку центрировать.
Я тоже на своих коментах имею, в среднем, по одному минусу. Словно кто-то ходит и специально минусит. Я тебе компенсирую плюсиком)))
А в компас никаких рамок рисовать не нужно, ставишь формат чертежа, 4 размещаешь начерченные виды или создаёшь новые из 3д-модели на листе, и расставляешь авторазмеры по ескд и печатаешь в масштабе 1:1, профит!
Размеры можно сопоставлять с реальными.
Есть у проектантов рамки мне в листах не нравится печатать, перестроился но все равно удобней когда все в одном месте порядком раставлено. Есть рамки со спец.рамкой внутреней при печати эти милиметры совпадают сколько надо. Если надо поищу. А так был базовый фаил старт со всеми рамками совсеми масштабами и корректироваными размерами плюс цветовые слои))
Нужно делать это не в модели а в листах. А вот управления этими листами зависит уже от того, каким годом твой автокад.
