Лазерная мастерская. Как я станок собирал⁠⁠

Всем привет! Примерно год назад я запилил вот этот пост: Лазерная мастерская. Как мы на Wildberries выходили в котором рассказал как мы выходили на ВБ, и пообещал заинтересовавшимся запилить пост непосредственно о самом станке. Ну так вот, пилю. Вообще идея о станке зародилась ещё когда у меня была мастерская по ремонту электроники. Поэтому начал собирать станок с довольно таки немаленьким полем (90*160 см) прямо на столе в своей крохотной каморке около 4 квадратных метров. Не весь станок конечно, а только портал (балка по которой ездит непосредственно сама лазерная голова), к слову ее размер около 2 метров, а рабочий стол у меня 140 см.

Часть комплектующих очень удачно подвернулась на Авито в Казани, у человека который занимается ремонтом и восстановлением станков. У него были приобретены:
1. Направляющие и каретки для осей Х и У (10 тыс руб. за 4 метра направляющих и 3 каретки)
2. Полный набор механики, включающий в себя все ремни, шестерни, редуктора, лазерную голову, держатели всех трёх зеркал. (10 тыс руб.)
3. Очень мощные шаговые двигатели с обратной связью и драйвера к ним, 2 шт по 5 тыс руб.
По мелочи ещё купил датчик протока воды, концевики, всякие разные кнопки и тумблеры в общей сложности примерно на 1000-1500 р.

Отдельно фото направляющих из интернета, уж больно они мне понравились

К сожалению это всё что у него было, лазерную трубку заказывал в России и очень переживал, что она не доедет и расколется по дороге, вещь достаточно дорогая и хрупкая (около 30к на тот момент). Труба Reci W2 мощностью 100 Вт, доехала нормально, упаковка достойная, коробка ещё была в жёсткой обрешетке.

Блок питания трубы, контроллер, зеркала и линзы и прочие мелочи заказал на Али, цены на скрине

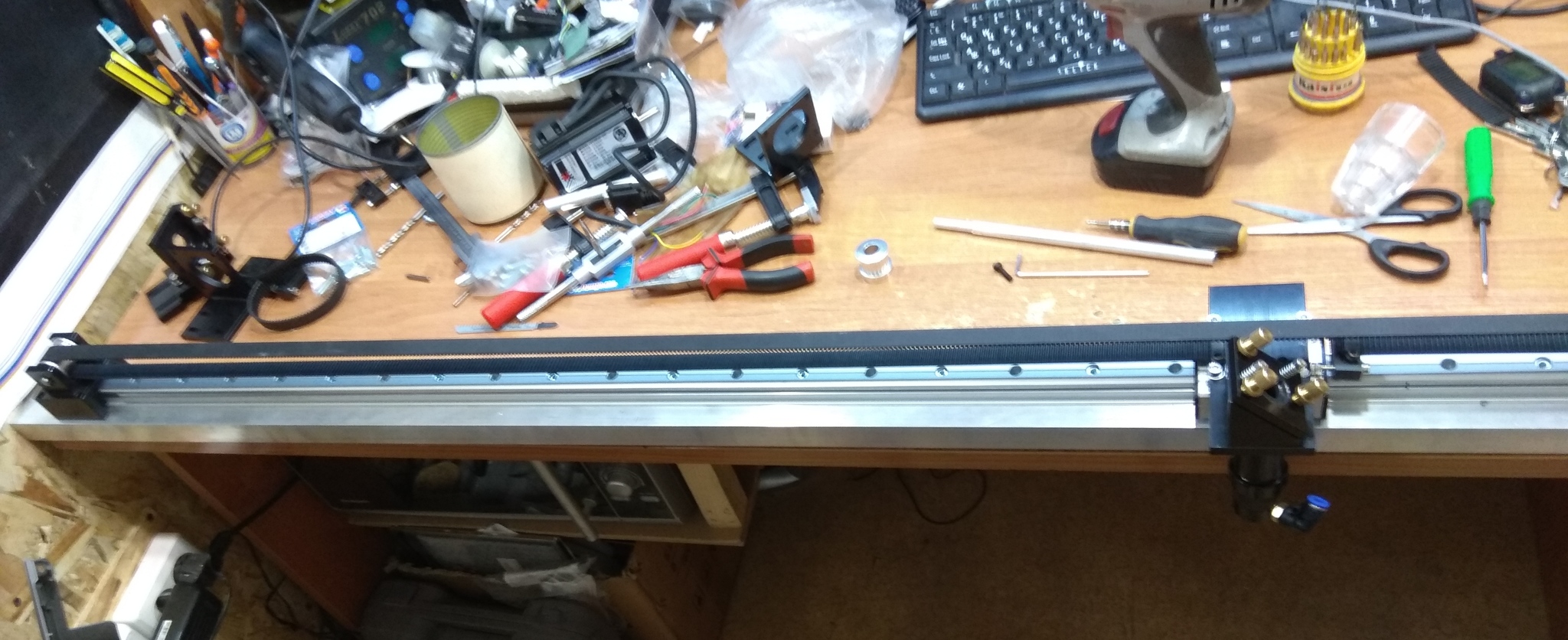

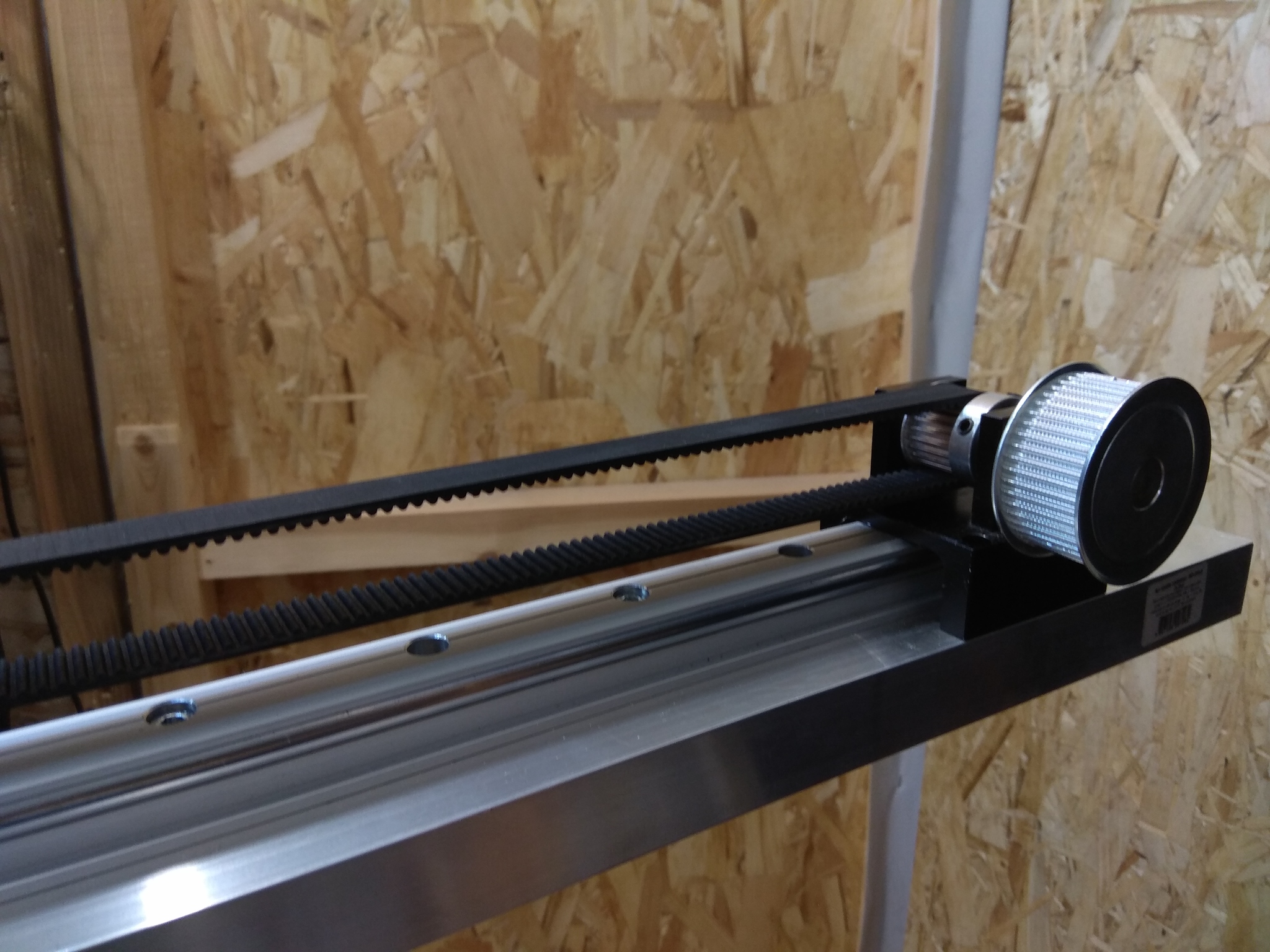

Как писал в начале поста, портал, она же ось Х собирал на столе и даже успешно запустил ее. В качестве профиля использовал алюминиевую профильную трубу 70*25*2.5 мм, о чем в дальнейшем немного пожалел, в центре портал немного провисает

На этом этапе стало понятно, что дальнейшая сборка возможна только в более просторном помещении, которое было найдено и потом и стало нашей мастерской. Заказал профиль уже посерьёзнее для каркаса станка, алюминиевая труба 50*50*3 мм, около 15 метров, цену уже не помню, да и с нынешним ростом стоимости металла думаю уже не актуально.

Нарезал трубу, для этого пришлось купить торцовочную пилу, но в дальнейшем ни разу не пожалел о покупке. Вещь очень нужная и крутая. Чертежа никакого не было, все держал в голове и на примитивных набросках. Но вроде получилось неплохо.

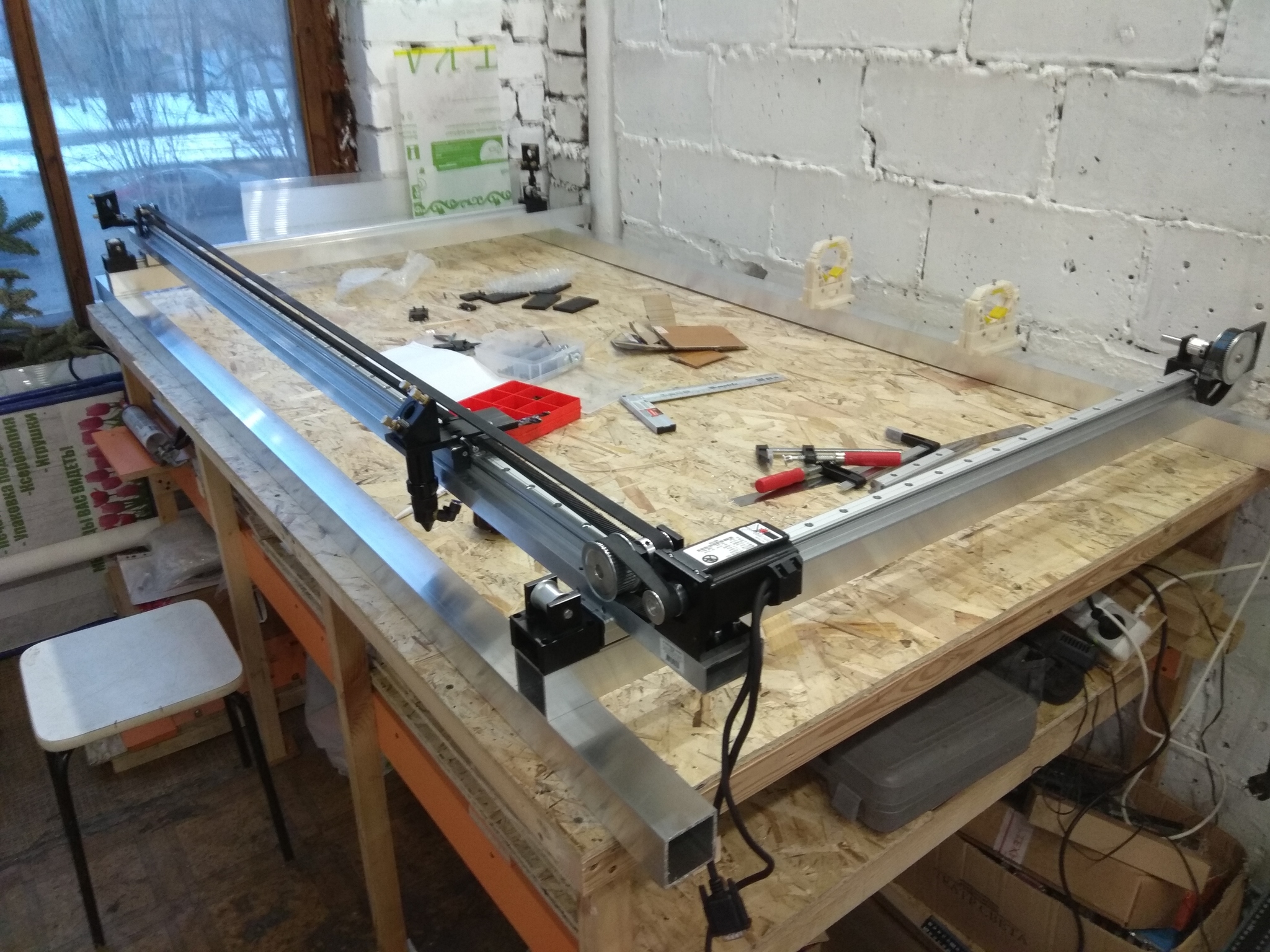

Всё скрепил, подключил движки и контроллер, в его инструкции есть очень подробная схема подключения, так что если есть хотя бы небольшие знания в электронике, вы справитесь

Запускаем на столе

Оно работает, кайф! Собрал остальной каркас и собрал все в кучу, предварительно проверив таким нехитрым способом что станок меня правильно понимает. Ручка потому что лазерная труба ещё не установлена и для неё нужно охлаждение.

В качестве охлаждения использовал пивной охладитель, выкинув из него трубки для пива и просто бросил в резервуар аквариумную помпу.

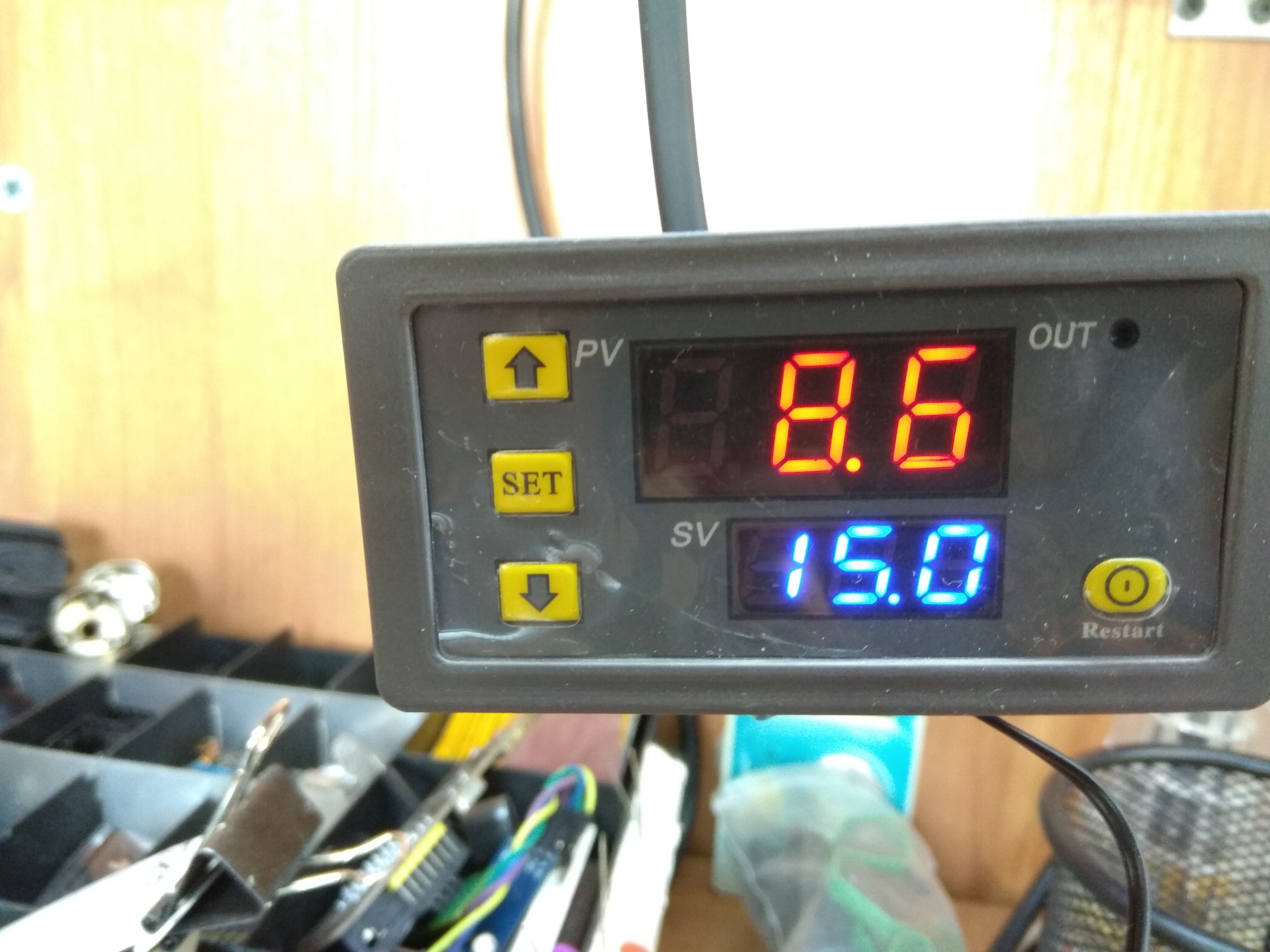

Установил термостат тоже с Али, чтобы ненароком не переохладить трубу. Это чревато выпадением конденсата и поломкой трубки.

Наконец то установил трубку и провел первый тест работы именно лазерного излучателя.

Сделал юстировку (тонкая настройка зеркал) чтобы луч из трубы бил точно в центр фокусирующей линзы, установленной в лазерной голове. Попробовал что то вырезать, задымил все помещение и понял, что нужно вплотную заняться вытяжкой, к чему незамедлительно приступил. Купил вытяжной вентилятор 0.25 кВт, гофру, трубы. Повезло, что в помещении было три фазы, без них пришлось бы выбирать другой вентилятор. Вся вытяжка обошлась около 10к.

Изначально гофру от вытяжки приходилось подставлять под место реза, т.к обшивки у станка ещё не было.

Но резать уже было можно, станок я запустил накануне Нового года, поэтому резали шары (осторожно, громкий звук в видео)

Непередаваемый кайф, что все заработало и станок режет, хотя до идеала ему на тот момент было далеко, но и сейчас ещё есть что можно доработать. Сейчас он выглядит так

Чуть не забыл, в сопло лазерной головки помимо луча лазера ещё нужно подавать воздух из компрессора. Для этого был приобретен безмасляный (чтобы масло не пачкало линзу) компрессор. Но он достаточно шумный и в дальнейшем был заменён на малошумный. Вытяжка поначалу включалась вот таким контроллером, тоже с Али. Он включал вытяжку с началом резки и выключал через пару минут после окончания, чтобы дым успел выйти из станка.

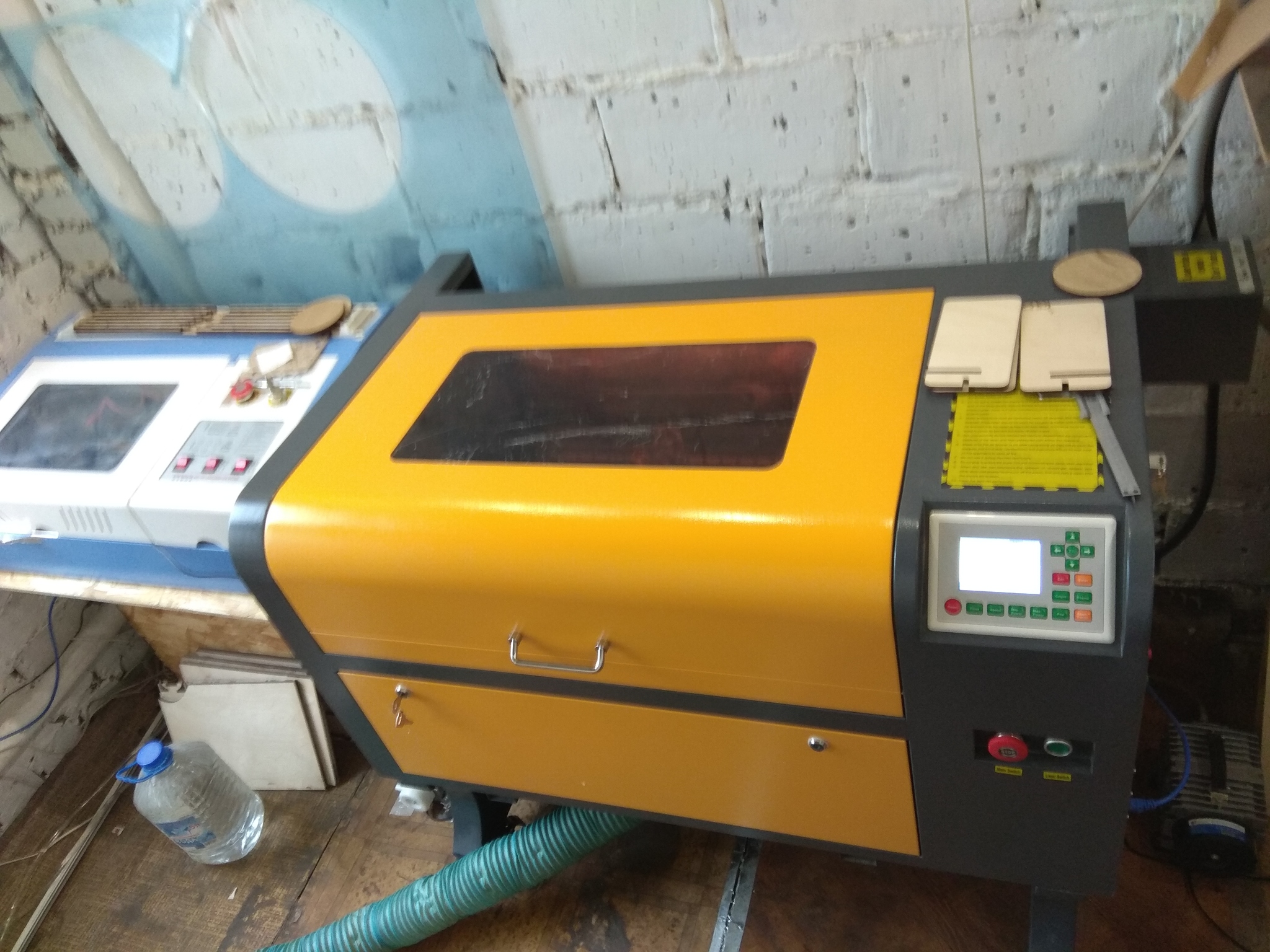

В дальнейшем был исключен, т. к. появились другие станки и теперь вытяжка включается вручную в начале рабочего дня и выключается также вручную вечером. Вот кстати они. Уже заводские варианты, второй раз собирать с нуля уже не было времени

Надеюсь было интересно, на вопросы готов ответить в комментах. Ну и бонусом ещё пара фоток с нашего мини производства оставлю в комментах, т.к. уже лимит блоков в посте. Спасибо за внимание)
