Корвет 100У-068СМ, восстание из кладовки⁠⁠

Здравствуйте. Ну что, починим легенду)
Беременным и кормящим, а также мнительным и впечатлительным не рекомендовано к просмотру. Присутствует описание и фотографии установки в данную технику синих красных светодиодов)
Принесли данный аппарат со следующей историей:

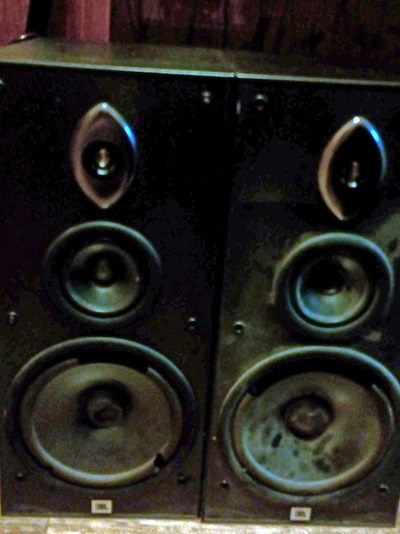

Давно пылился в кладовке, решил вспомнить молодость, достал колонки (супер-пупер), усилитель. Включил, чтобы рассказать соседям, что я ещё жив. А он в защиту уходит на половинной громкости. Ещё и лампочки не горят, не видно, какой режим включён. Вот беда. Сделайте мне как можно дешевле. Усилитель не бит, не крашен.

В кадре представитель ОТК производит приёмку и составляет акт входного контроля

Здесь уже ОТК требует откат за печать и подпись в акте.

Цена за работу у меня фиксированная и зависит от настроения класса техники. Значит, будем экономить на детальках. Экономить на детальках, это значит, конденсаторы, резисторы и транзисторы по возможности берём из ящика (они хорошие, только паяные, я использую их для проверки работоспособности Девайсов, пока жду дорогую долгую комплектацию) при условии, что они по схеме строго. Они бесплатные. Вместо аксиальных конденсаторов по питанию УМ будут радиальные. Они по 70₽, аксиальные по 130₽. Их там 10 шт. Конечно, никаких новых сверхминиатюрных бескорпусных ламп (40р. шт.), только светодиоды ∅ 3 мм, вытащенные из панели старой стиралки (наконец, пригодились) 16 шт. Делаем бесплатную доставку недостающих деталек до пункта самовывоза, где заказ будет лежать, пока мне не будет по пути. Клиент всё равно в командировку на юга едет на 3 недели.
Сначала нужно понять, почему усь уходит в защиту на средней громкости.

Красавец какой. Люблю, когда вещи относительно чистые.
Вскрытие показало, что пациент скончался в результате предыдущего вскрытия. Нас обманули. Никогда такого не было и вот опять) Лазили в него. Судя по моделям электролитических конденсаторов в плате защиты, лазили не так давно. Лазили и лазили, скажете вы. Что такого... Мне тоже всё равно, ценник за работу фиксированный как раз на случай, если клиент забыл, что лазил туда, а договориться о цене нужно сразу) Последствия: оборванные дорожки в плате защиты, проводные незаводские перемычки (каждую нужно проверить, что она по схеме и повторяет утраченную дорожку). И электролиты. Должны быть неполярные на 63В. Стоят вздутые полярные на 35В. Всё, нашли, расходимся.
Но, нет. У нас же гарантия качества. ОТК следит. Чтобы аппарат в защиту больше не уходил, меняем все электролиты, которые в нём есть. Любителей 30летних конденсаторов, прошу выпить валерьянки и не рассказывать мне, какие они замечательные. Знаю, раньше небо было голубее, трава зеленее, электролиты ёмкостее.

Вот они, в прятки играют).
Кстати, схемотехника УМ сделана так, что там нет ни одного электролита.
Токи покоя, напряжения нулей, стабильные вторичные питания в норме.
Дальше на очереди лампочки на передней панели, которые показывают, какой режим включён. Все лампочки подключены последовательно. Те, которые не задействованы, закорочены. Нажимаешь кнопку, КЗ на лампе снимается, она горит. Но, так как они все последовательно, если перегорела одна из активных, не горит ничего. Методом тыка (в прямом смысле этого слова) находим дохляков. 5 шт. Потом сдохла ещё одна в процессе настройки при "Ай, бля, выключай, я в транс отвёрткой ткнул". Привет, модная лига)
Кому интересно, на лампе не больше 10 В должно быть, когда всё исправно. Вообще, лампы здесь током управляются. Сопротивление нити накала 32-35 Ом. Есть лампы с сопротивлением нити 46 и 70 Ом. Мне кажется, это уже из раздела, родные сдохли, нашел в ящике, поставил. Как я диоды) В цепи питания ламп стоит источник тока на 60 мА (если резистор R4 в плате УВ 11 Ом), 20 мА (если резистор в плате 33 Ом). Есть схемы уже с советскими диодами. Там резистор 56 Ом 12 мА. Так как диоды импортные, ярче советских, ставим 100 Ом. Для диодов нужно соблюдать полярность. Чтобы вам не пришлось переделывать, как мне, я вам расскажу.
3 ряда. Левый и средний ряд, 5 диодов, правый ряд - 6 диодов. Измеряем полярность в левом ряду. Диоды Анодом вверх.
Измеряем полярность в среднем ряду. Диоды Анодом вверх.
По аналогии запаиваем диоды в правый ряд и... нихрена не работает. Потому что, не проверили полярность. Ну, вы поняли, Анодом вниз)))

Светодиод "сеть" слева вверху, это штат. Остальные мои. Вырвало глаза кому?)
На этом всё, спасибо)
