Конструктор педали Tremolo с Aliexpress⁠⁠

Я очень давно засматривался на различные конструкторы гитарных примочек, которые продаются на Aliexpress, но недавно любопытство победило и я решил заказать себе один такой набор для сборки педали Tremolo. Было очень интересно какой звук получится на выходе и что вообще можно ожидать в плане качества от подобных конструкторов.

Покупка

Мне хотелось купить что-нибудь интересное и в поисках наборов для сборки педалей я облазил весь Aliexpress. К моему глубокому разочарованию мне удалось найти только одного продавца таких наборов - Landtone, так что выбор оказался не велик. Если кто-то из читателей найдёт других продавцов с подобными наборами, то буду очень благодарен рекомендации.

Выбор пал не педаль эффектов Tremolo. Я специально не стал покупать наборы для сборки педалей перегруза, так как в юности был опыт покупки дешёвого Distortion, на котором разве что Гражданскую Оборону можно было играть. Испортить педаль эффекта тремоло сложнее, но забегая вперёд, скажу что китайцы справились с этой задачей блестяще, но об этом чуть позже.

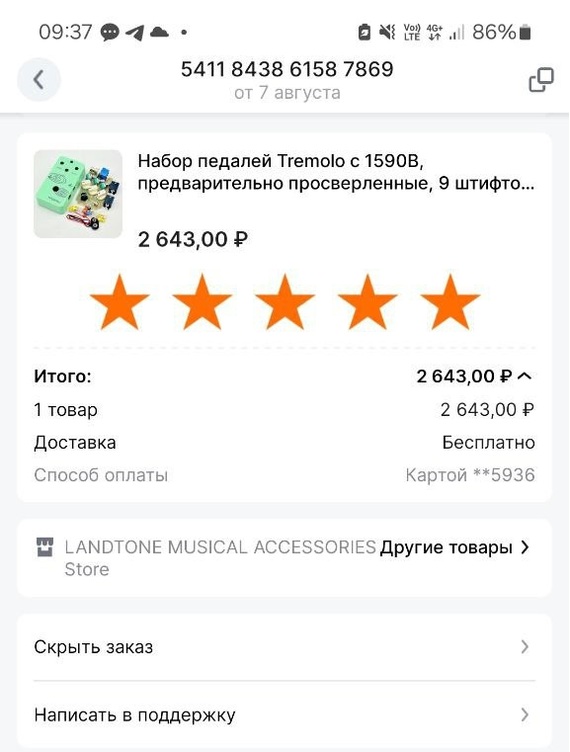

Весь набор на момент покупки мне обошёлся в 2643 рубля (примерно 30$ на момент написания статьи). В него входят: электронные компоненты, разведённая печатная плата, фурнитура и покрашенный алюминиевый корпус с предварительно высверленными отверстиями.

По современным меркам это не такая уж и большая цена, хотя ещё несколько лет назад такие наборы были значительно дешевле. Да и в целом от 3000 до 4000 рублей были варианты по готовым и главное годным педалям эффектов, но не будем о грустном. Заказ был сделан и осталось немного подождать и приступить к сборке.

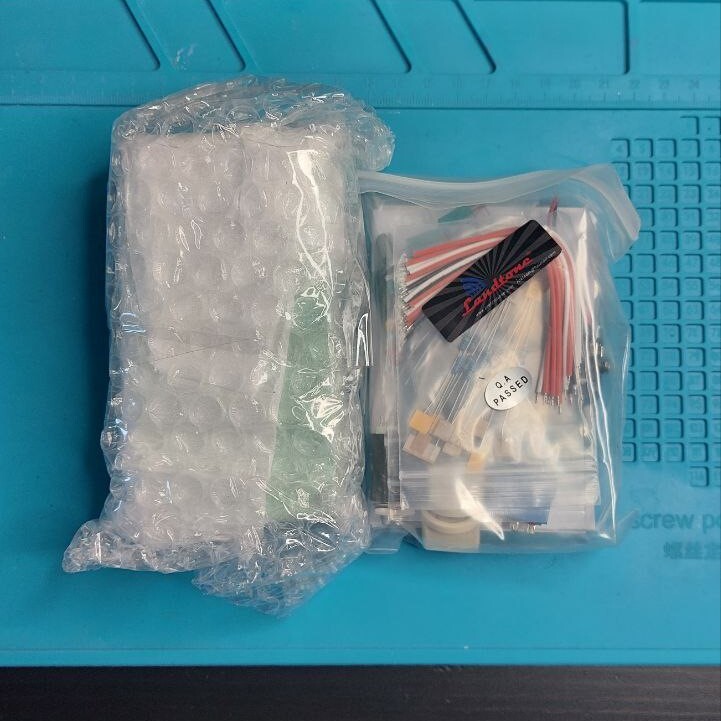

Ждать долго не пришлось и уже через некоторое время я забирал свою посылку с почты:

Посылка хоть и пришла быстро, но её очень долго собирали. Скорее всего производитель данных педалей является совсем небольшой компанией, если компанией вообще. Конечно со 100%-ой уверенностью не могу так утверждать, но определённые косвенные признаки на это намекают.

Упаковано кстати неплохо, даже потрудились сделать фирменные наклейки и вложили визитку. Правда указанный сайт на визитке не работает - ещё один признак небольшого продавца. Скорее всего все заказы идут с Aliexpress и обслуживание сайта посчитали нецелесообразным.

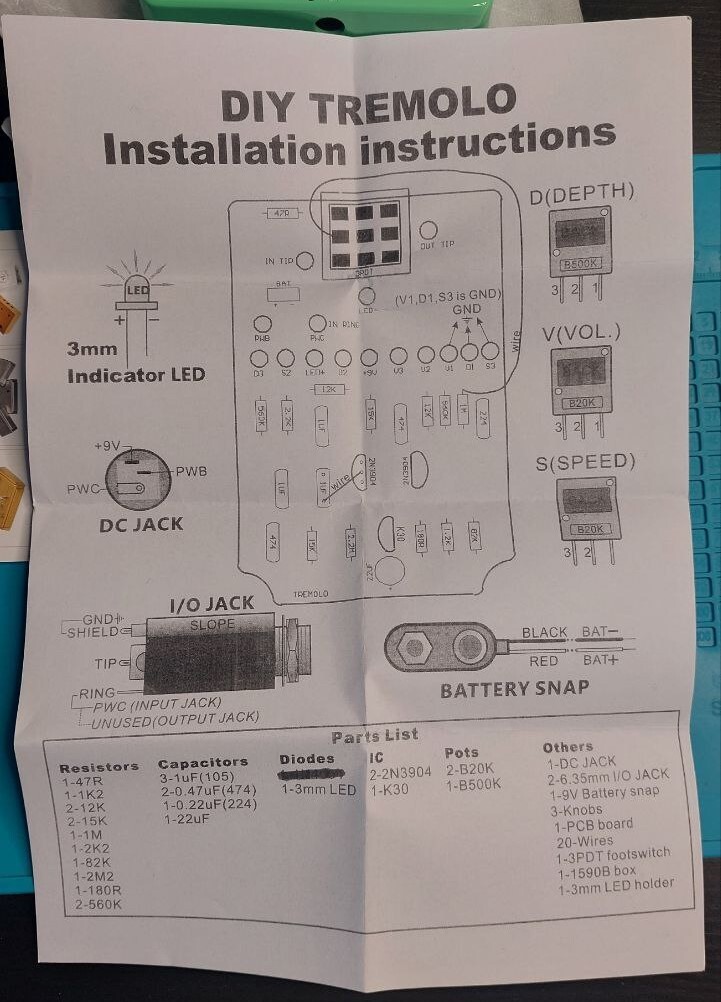

К набору идёт монтажная схема, на которой показано что с чем соединять, чтобы это заработало. В целом всё довольно просто и понятно, но меня интересовала ещё и принципиальная электрическая схема. На Хабре есть хорошая статья про педали эффектов тремоло (https://habr.com/ru/companies/ruvds/articles/761718/) и там как раз фигурирует данный набор + приложена схема якобы от этой примочки. Но на самом деле это не совсем так - схема благополучно была скопипащена с форума (https://www.diystompboxes.com/smfforum/index.php?topic=109499.0) и к педали Tremolo от Landtone не имеет никакого отношения, хотя принцип работы действительно схож.

Я попробовал выпросить принципиальную электрическую схему у Дядюшки Сяо с Алиэкспресса, но он сделал вид что меня не так понял и выслал опять монтажную схему, ну да ладно. Обратите сейчас внимание на перемычку, которая соединяет базу транзистора 2N3904 с конденсатором и запомните - чуть позже мы к ней вернёмся :)

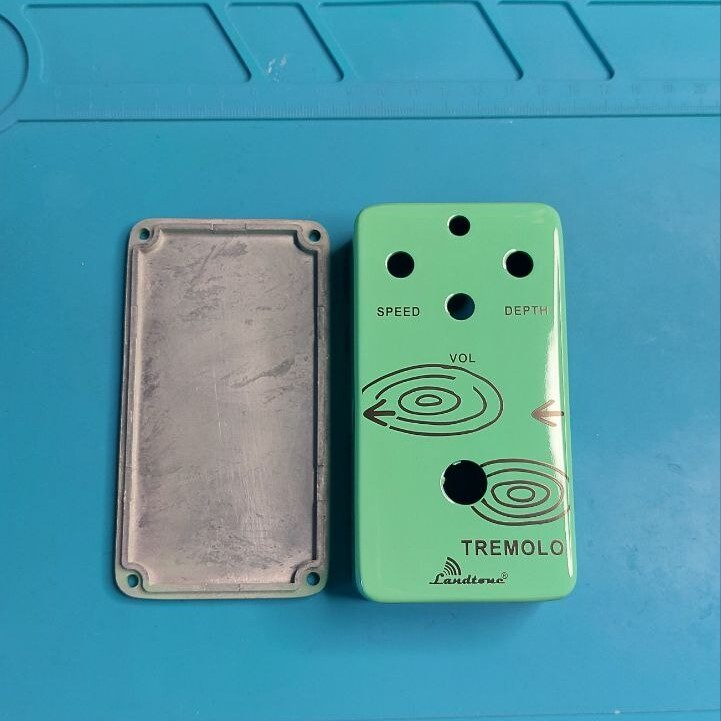

А вот качество изготовления корпуса мне понравилось - покрашено всё хорошо и вживую выглядит добротно:

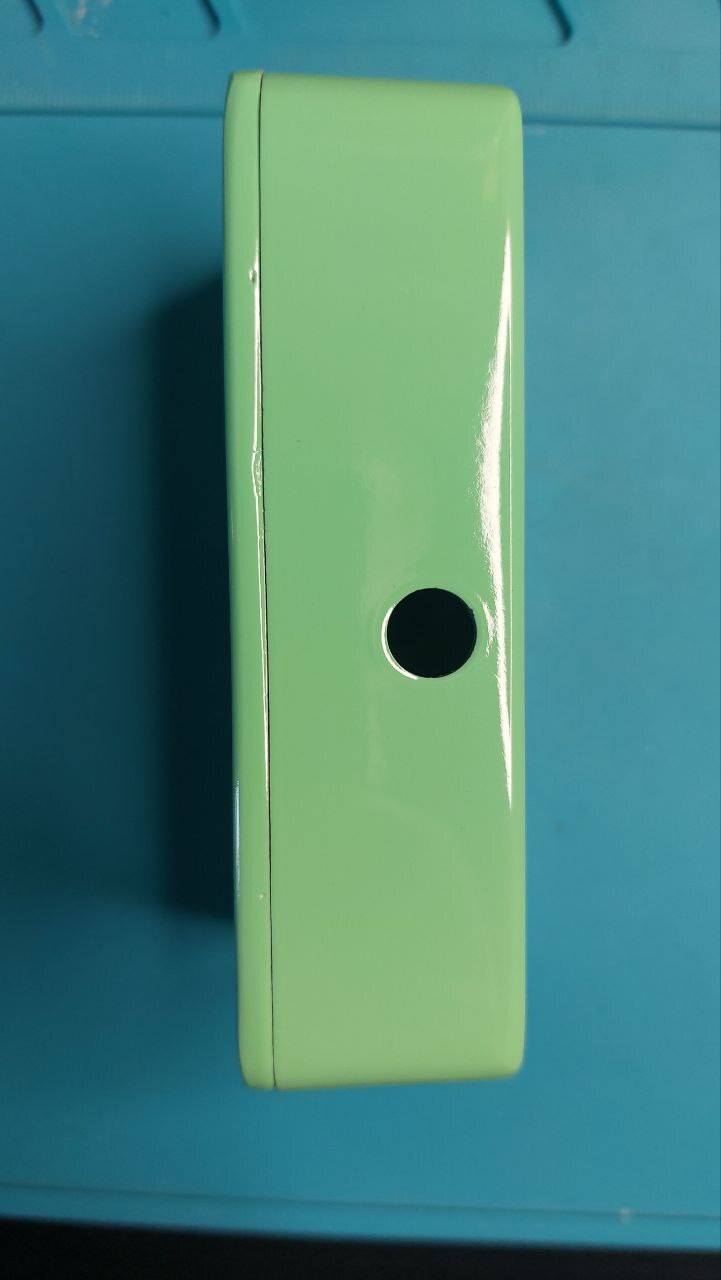

Конечно мелкие косяки есть, но не критичные и практически не заметные:

Компоненты конечно самые дешёвые, ну а что я хотел за такую цену?) А вот ручки потенциометров доставили мне эстетическое удовольствие - просто, дёшево и красиво!

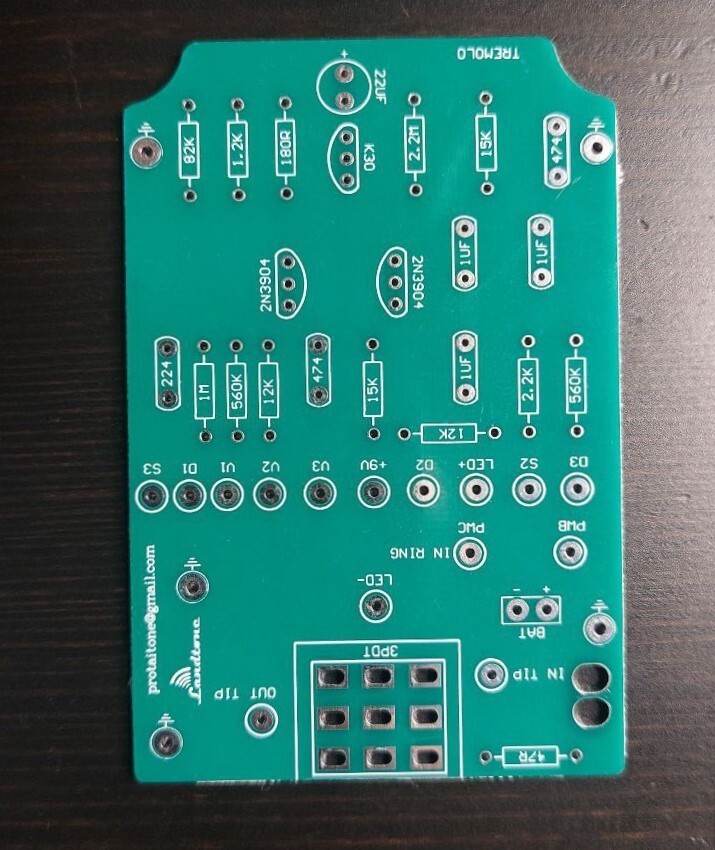

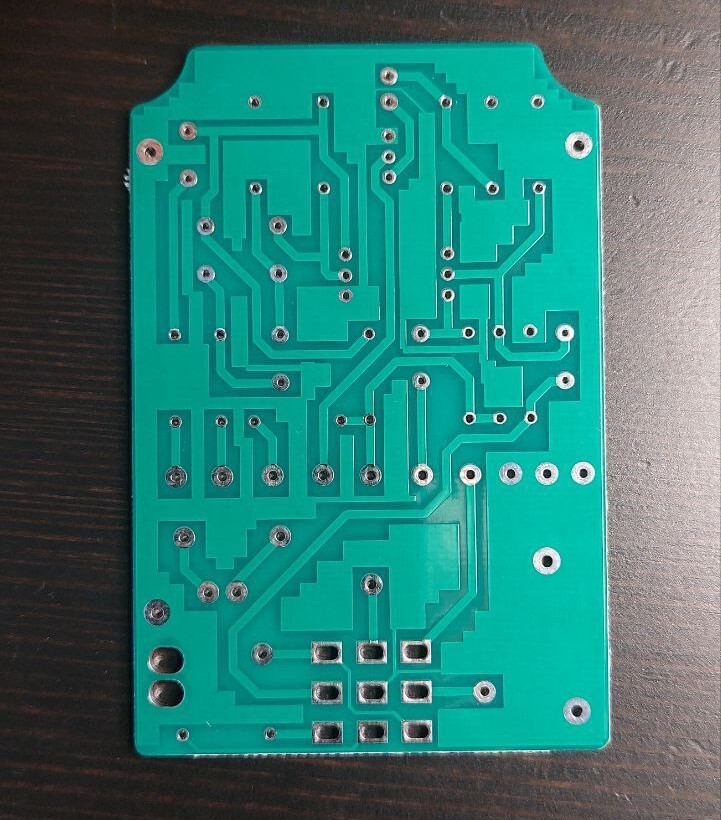

Давайте рассмотрим разводку платы более внимательно и заодно вспомним про перемычку из монтажной схемы:

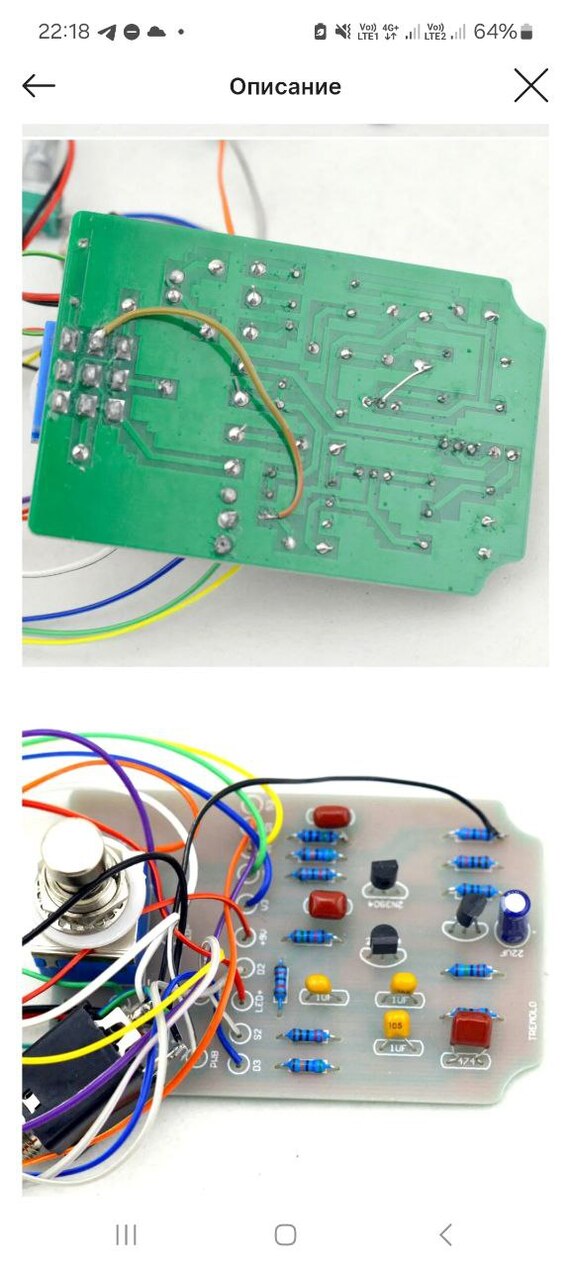

На самом деле перемычка тут никакая не требуется, всё разведено правильно. Не верите? Хоба:

На этом скриншоте совершенно другая разводка платы со всем вытекающим колхозом в виде перемычек. То есть мне повезло, дядюшка Сяо на досуге всё-таки решил переразвести плату и мне досталась более совершенная версия. Хотя как видим - старый вариант прекрасно продавался ранее и даже поучаствовал в фотосессии и никого не смущал и не смущает до сих пор. Я бы честно говоря перефоткал бы и перерисовал бы монтажную схему, зачем лишний раз позориться на весь мир? :)

Так же удобно что на плате всё размечено, так что собрать конструктор будет действительно несложно. Монтажная схема по факту требуется только в самом конце, чтобы правильно соединить плату с питанием, входом и выходом:

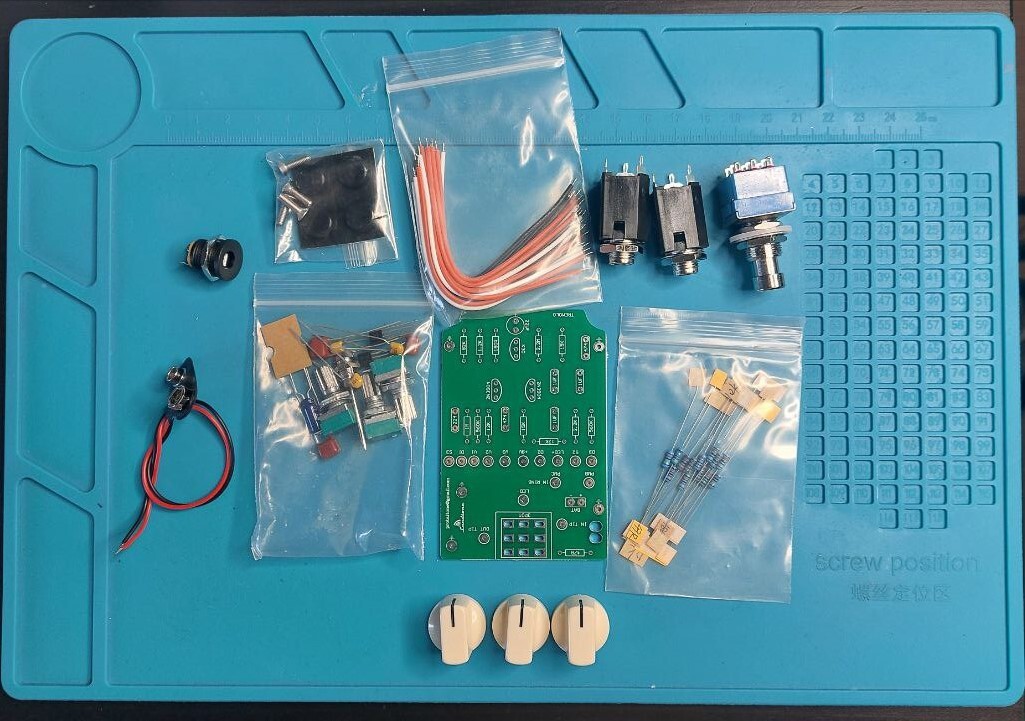

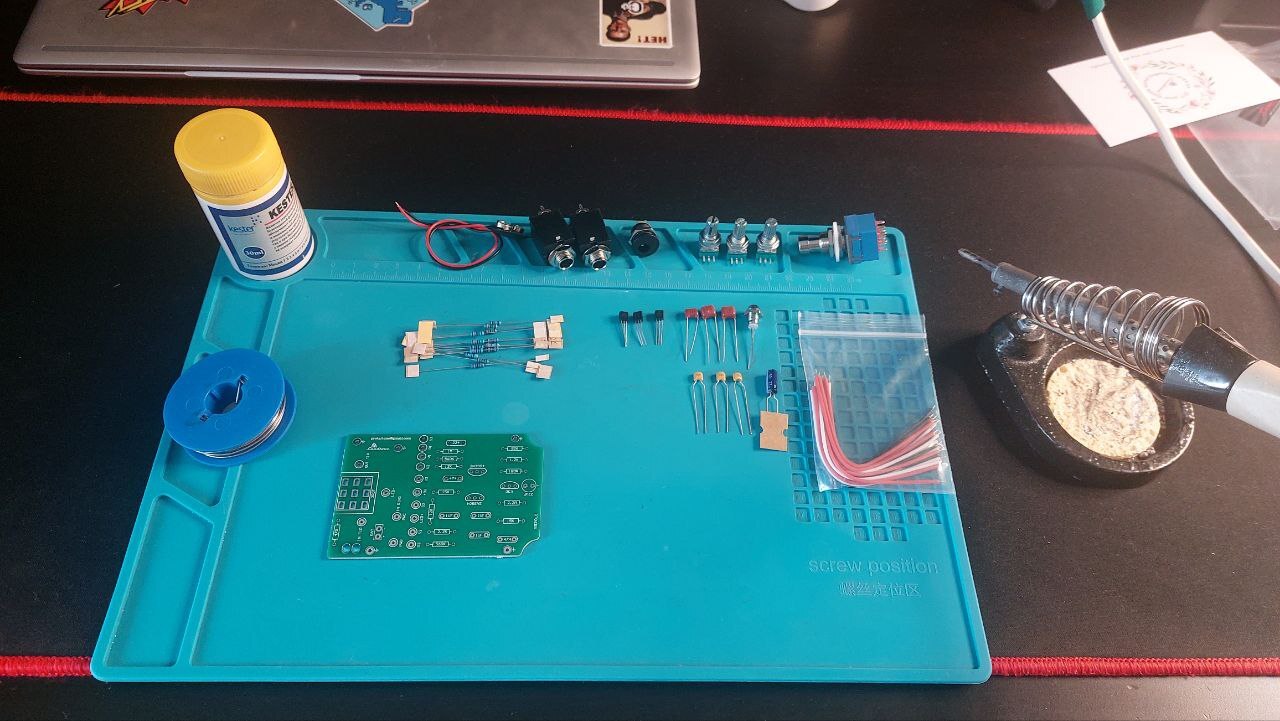

Далее я разложил компоненты и потихоньку приступил к сборке. Вообще мне очень нравится идея таких наборов - дать человеку собрать что-то крутое и полезное своими руками! Одно дело купить педальку и порадовать внутреннего музыканта, и совсем другое дело - порадовать и внутреннего музыканта и внутреннего рукожопа инженера!

Когда я работал за заводе, технология сборки была примерно такая (давно дело было):

• На печатную плату устанавливались все компоненты и загибались ножки

• Лишнюю длину ножек подрезали и обрабатывали места пайки флюсом

• Погружали нижнюю часть платы в ванну с оловом и всё само припаивалось

• В конце оставалось только смыть остатки флюса

Скорее всего подобное можно встретить и сейчас, но в большинстве случаев сборку выполняет специальный станок. У нас ещё тогда была парочка таких в соседнем цеху, но при этом ручной труд сохранялся.

Я устанавливаю и припаиваю электронные компоненты малыми группами - мне так удобнее:

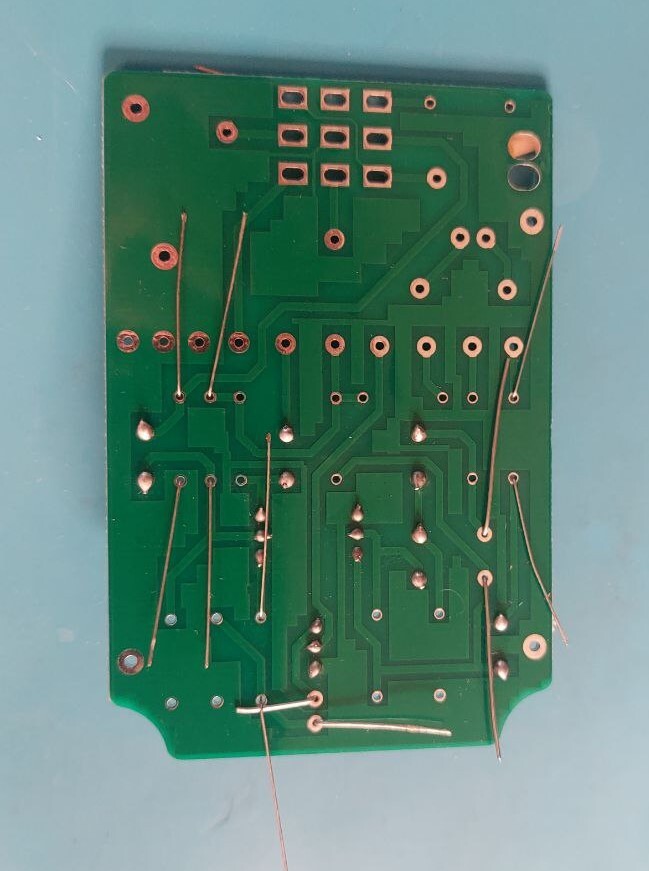

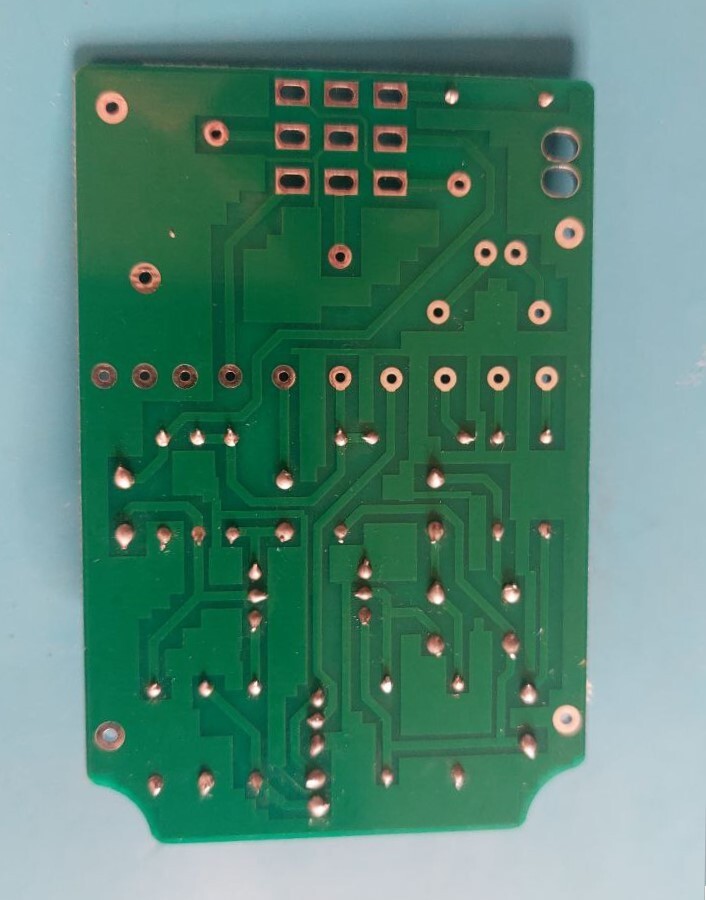

На фото ниже большая часть компонентов смонтирована на плату, получается довольно аккуратно:

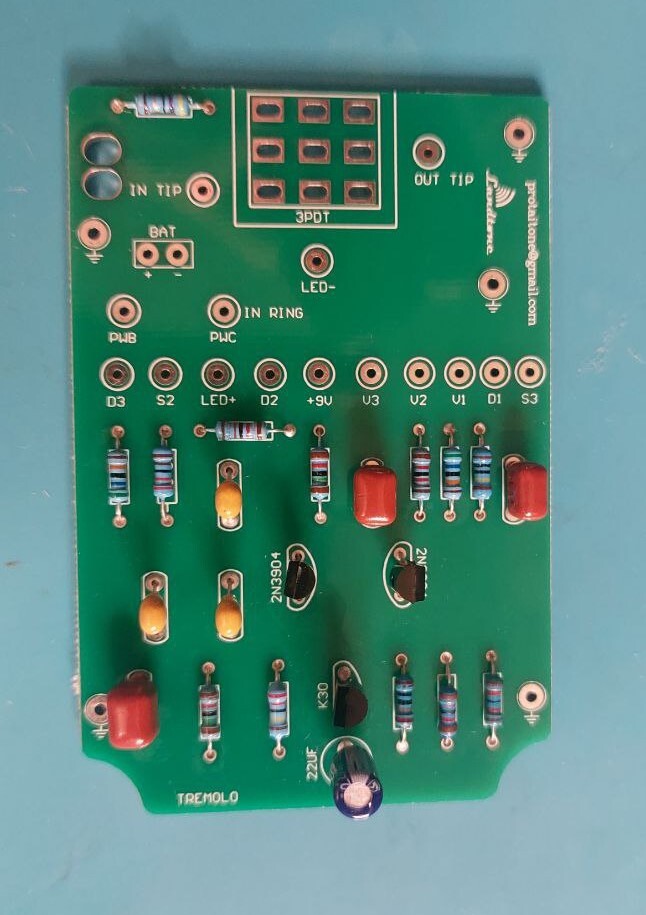

А так выглядят смонтированные компоненты с лицевой стороны платы:

Собирал педальку вечером и не все фото удались, приходится выкладывать что получилось :) Но я думаю общая картина понятна.

Собирать надо внимательно, чтобы ничего не напутать, особенно если ранее не сталкивались с электроникой. Одна ошибка и новичку будет очень сложно понять в чём дело - вместо работающей педали эффектов будет разочарование.

Осталось установить футсвич на плату, а так же припаять выводы всех потенциометров, гнёзд и светодиода. Тут есть один важный момент: светодиод и разъём питания устанавливаются с внешней стороны корпуса, поэтому их будем монтировать в самом конце. А пока можно заняться потенциометрами и разъёмами под джек:

Обратите особое внимание на номиналы потенциометров - они разные, не перепутайте при сборке! В комплекте идёт один потенциометр на 500 кОм и два на 20 кОм и их нужно правильно припаять согласно схеме.

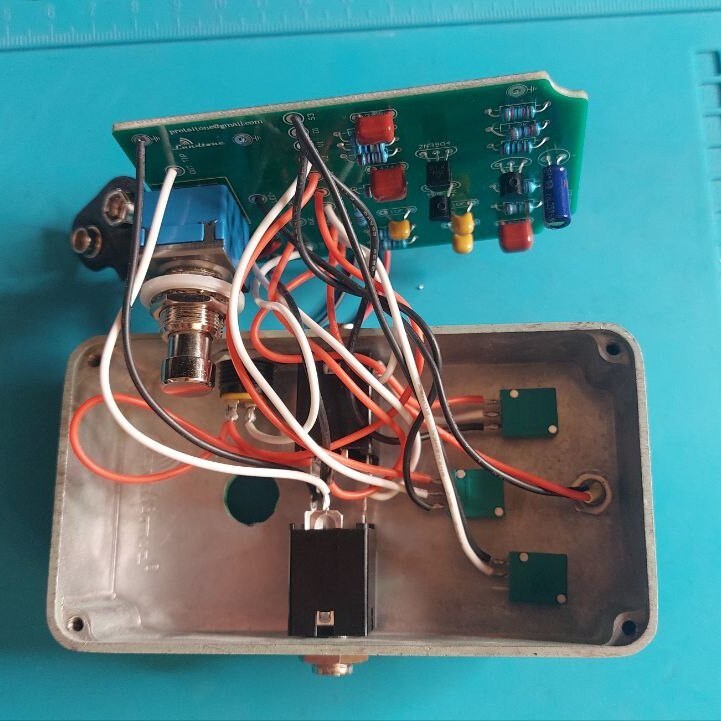

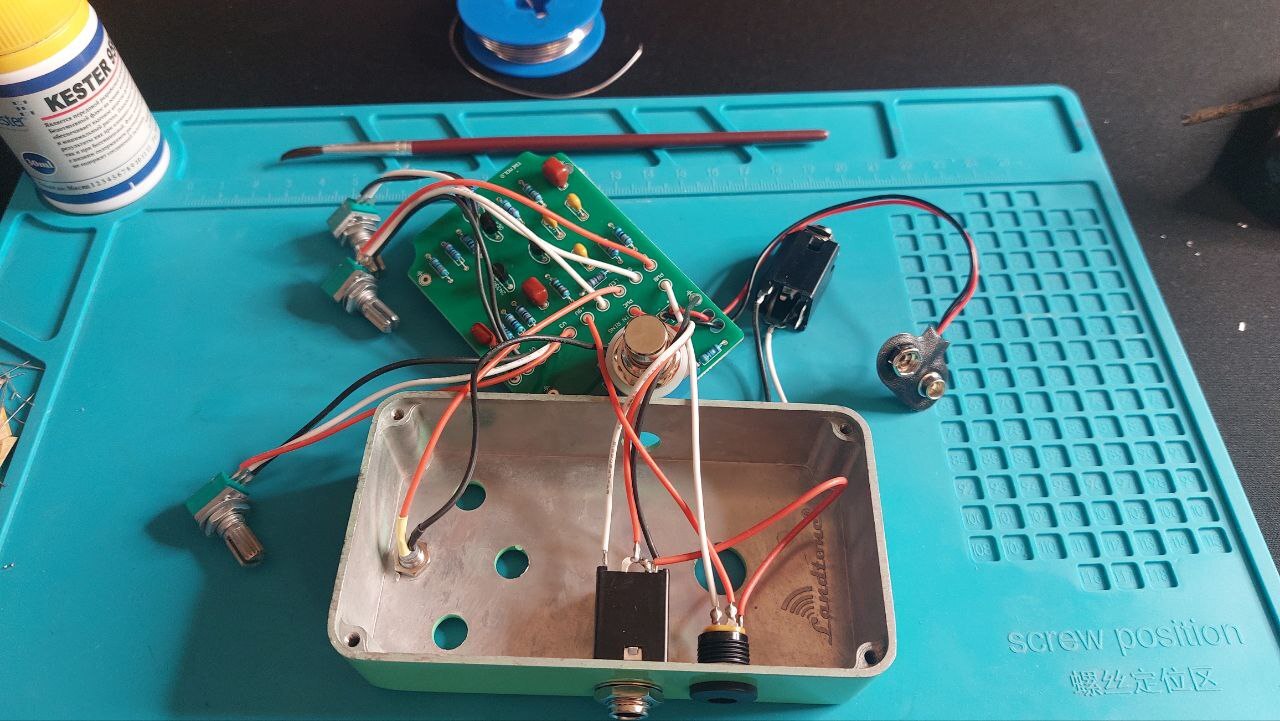

На корпус с внешней стороны я смонтировал светодиод и разъём питания и только после этого появилась возможность припаять их выводы к печатной плате, что конечно не очень удобно, но вот такая особенность есть:

Теперь можно смонтировать на корпус все потенциометры и разъёмы под джек. Педаль тремоло практически готова!

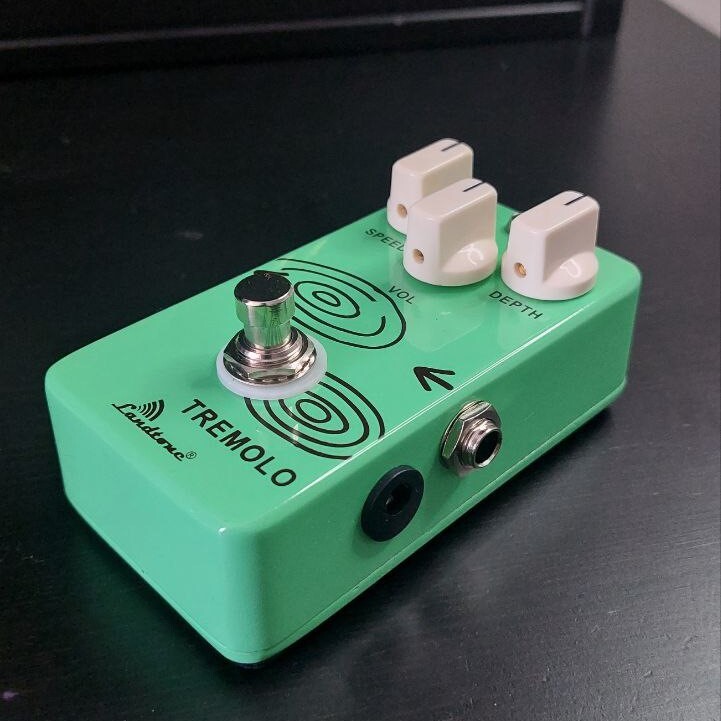

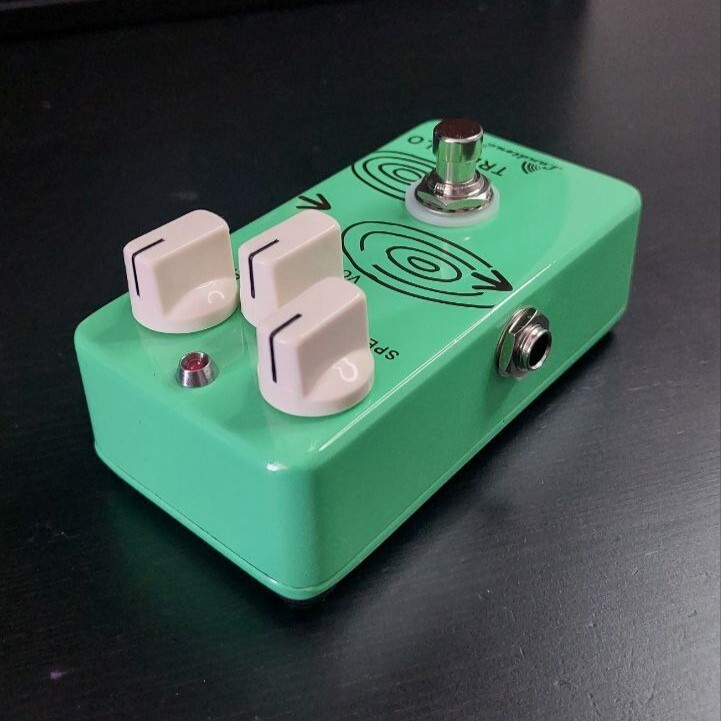

По итогу получается вот такая красота! Педаль действительно выглядит великолепно и её приятно держать в руках. Сборка данного конструктора определённо доставляет удовольствие, но есть и ложка дёгтя, на которую я намекал в самом начале статьи.

Если всё собранно правильно, то педаль функционирует - эффект тремоло есть, он настраивается, все крутилки работают, всё как положено. Сам же звук отдаёт лёгким грязноватым перегрузом, особенно это ощущается при резких ударах медиатора по струнам и игре аккордов. Если сравнивать с педалькой Yerasov Delay, то там со звуком всё хорошо - нет никаких лишних шумов, призвуков и перегруза.

Этот факт уже омрачает общее впечатление от конструктора, ведь хочется не только самостоятельно собрать педаль эффектов, но и в дальнейшем её использовать. В данном случае для использования педаль не подходит, так как сильно ухудшает звук, хоть и добавляет к нему эффект тремоло.

Вывод: сама идея конструктора гитарной педали очень интересная, но в данном случае покупка сомнительная. Хотелось бы конечно более проработанный конструктор с более качественными компонентами, пусть и дороже. Данная педаль ожиданий в полной мере не оправдала и в дальнейшем использовать её я не смогу, хотя удовольствие от сборки конечно получил.
