Из свежего, шестерня коммунального илососа. (узел смотки рукава)
Все в разрезе 2х недель сделали , от отрисовки детальки до ТВЧ по телу готовой детали.
Собственно все приключения начинаются с обмерки косого изношенного до состояния праха узла. Таковой принесли нам и понеслось. Подбирали модуль просто методом исключения пока не попал в +/- нужные диаметры по наружке изношенных шестерни/колеса.

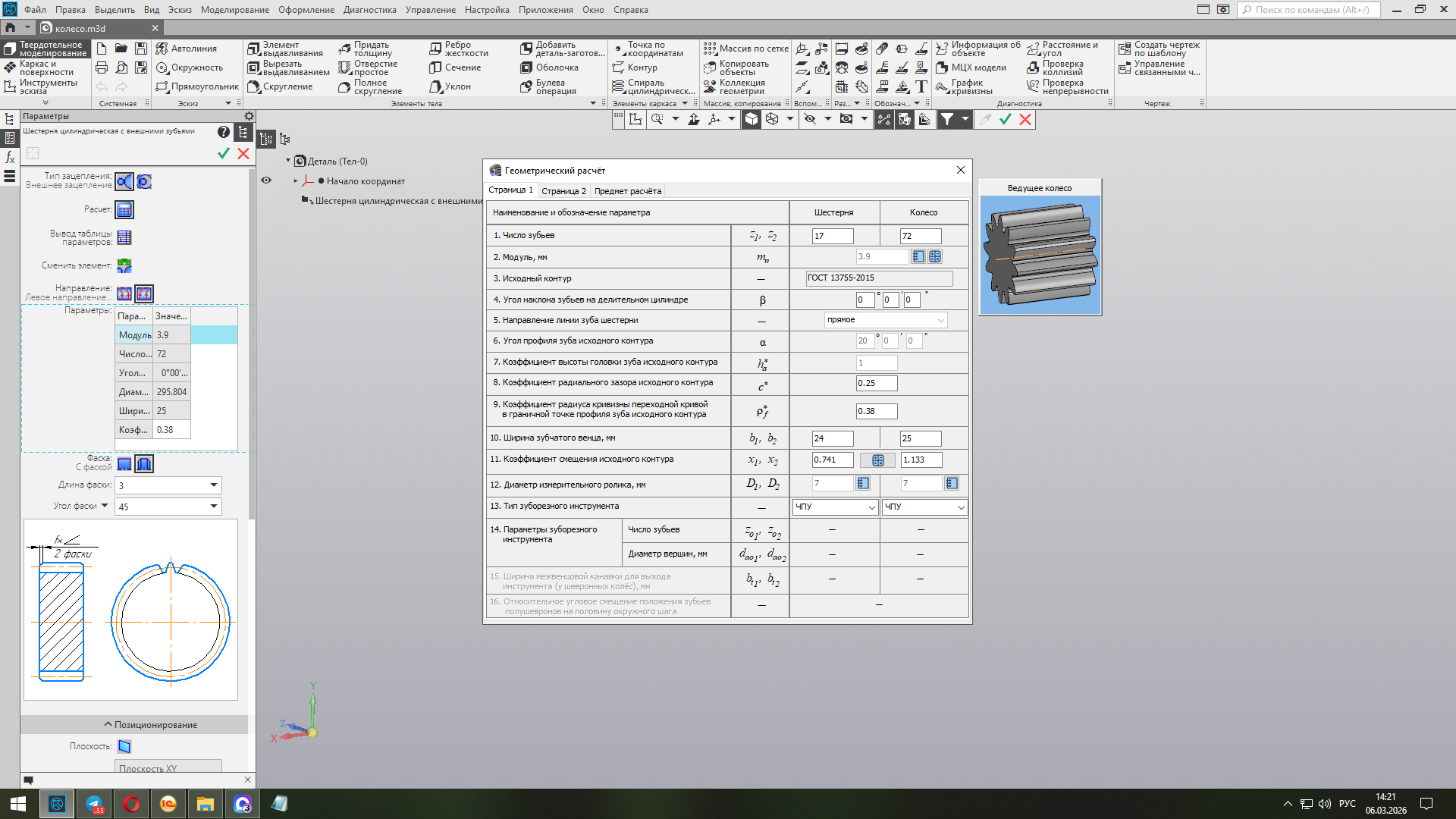

Взяли все же наш модуль по ГОСТу 3,9. Просаживать под оригинал не стали т.к. заказчик говорит что посадка на вал - регулируемая, ось вращения якобы можно сместить. Ну ОК.

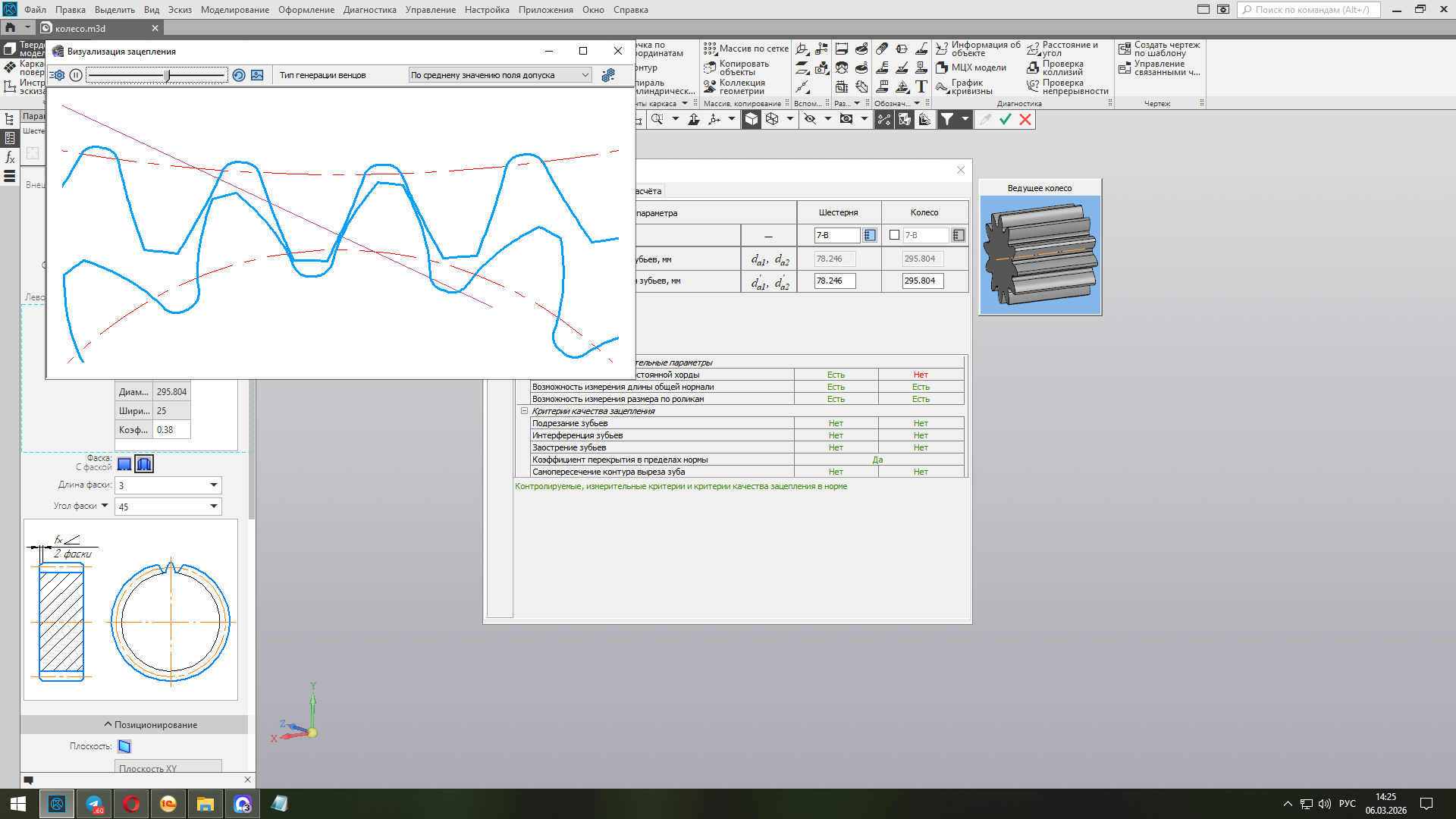

Получаем нормальное зацепление зуба, но CAD все равно ворчит, ну и ЙУХ с ним.

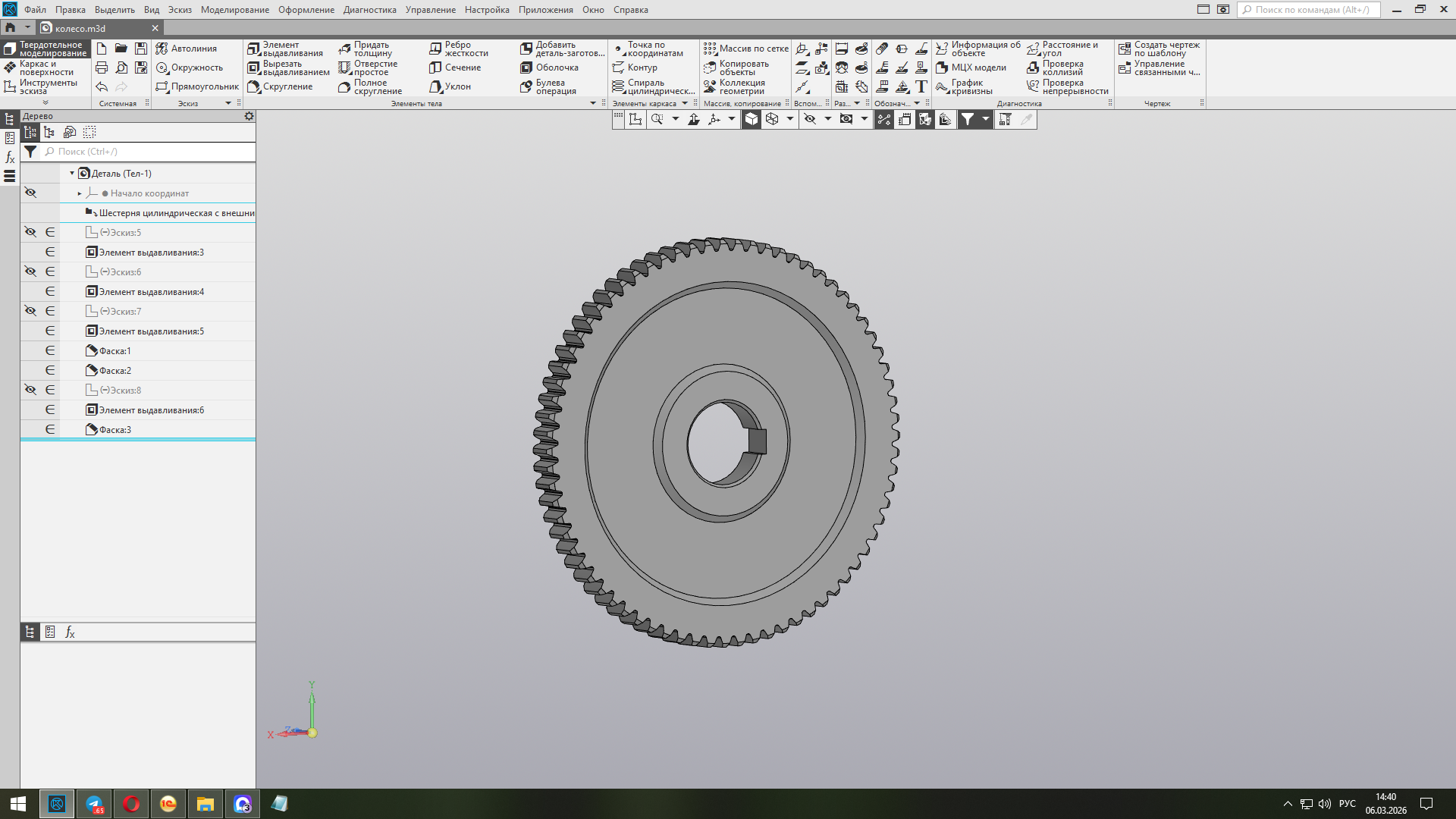

Все те же операции и с шестеренкой проводим.

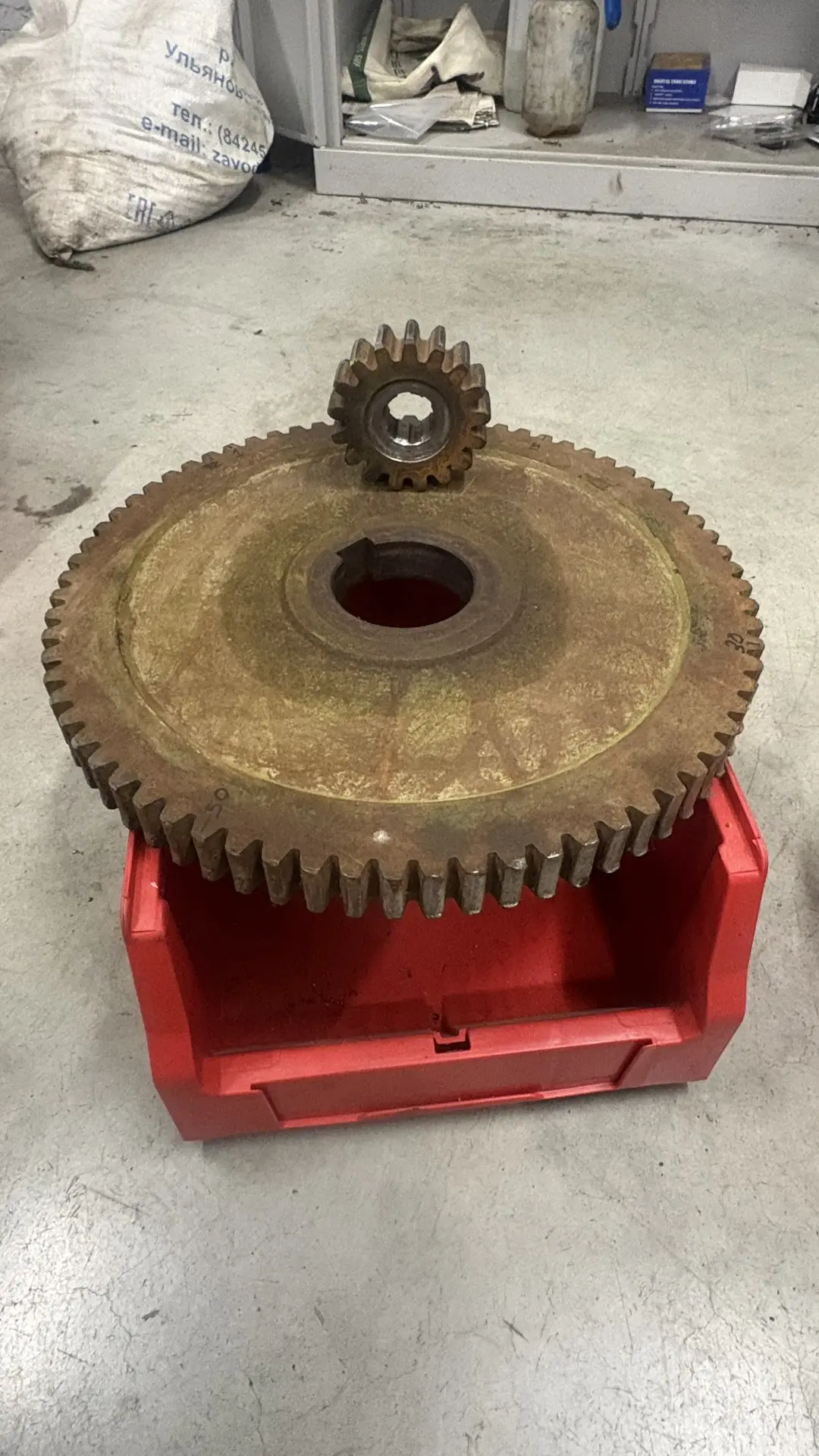

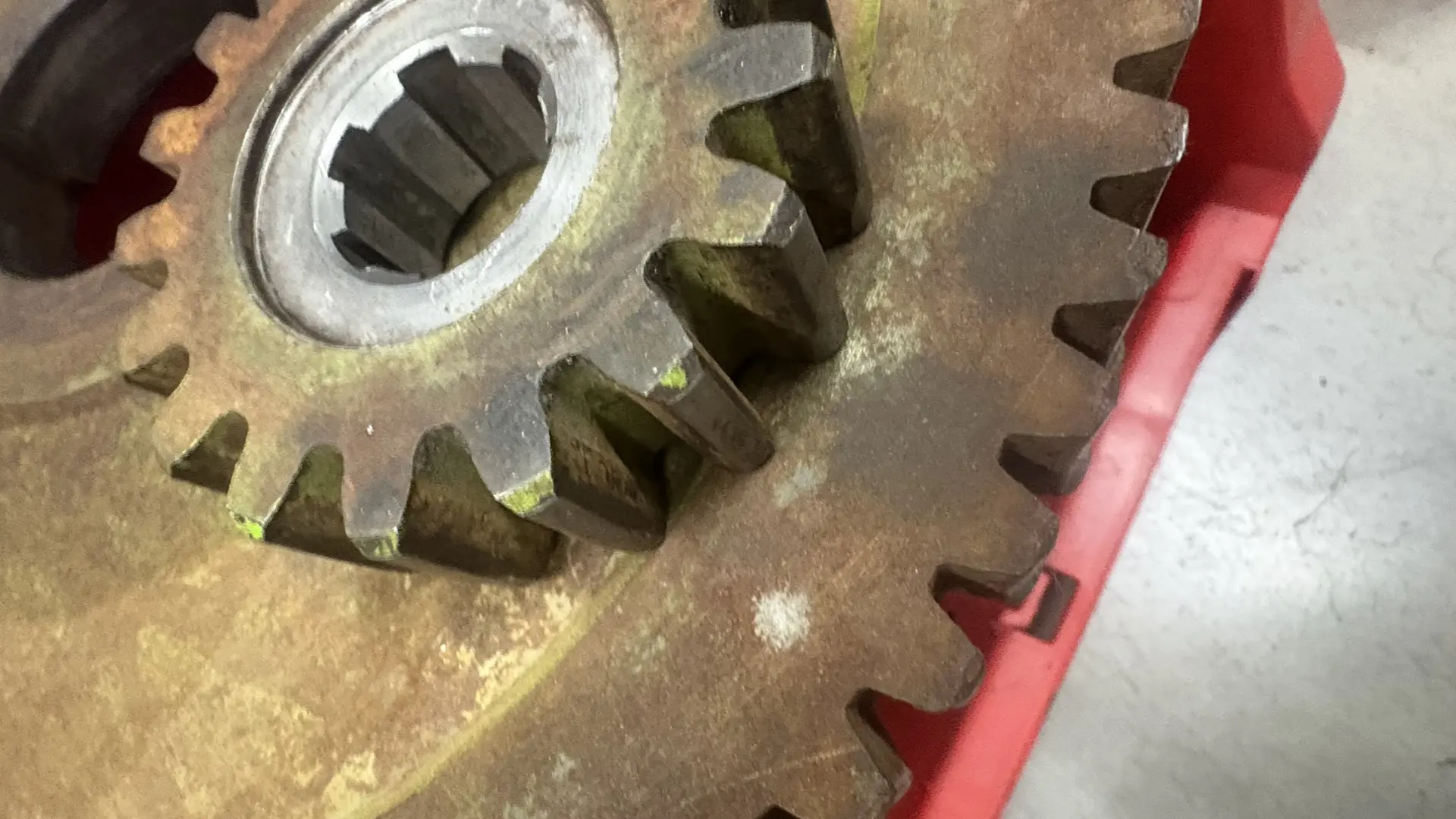

Собственно пациент:

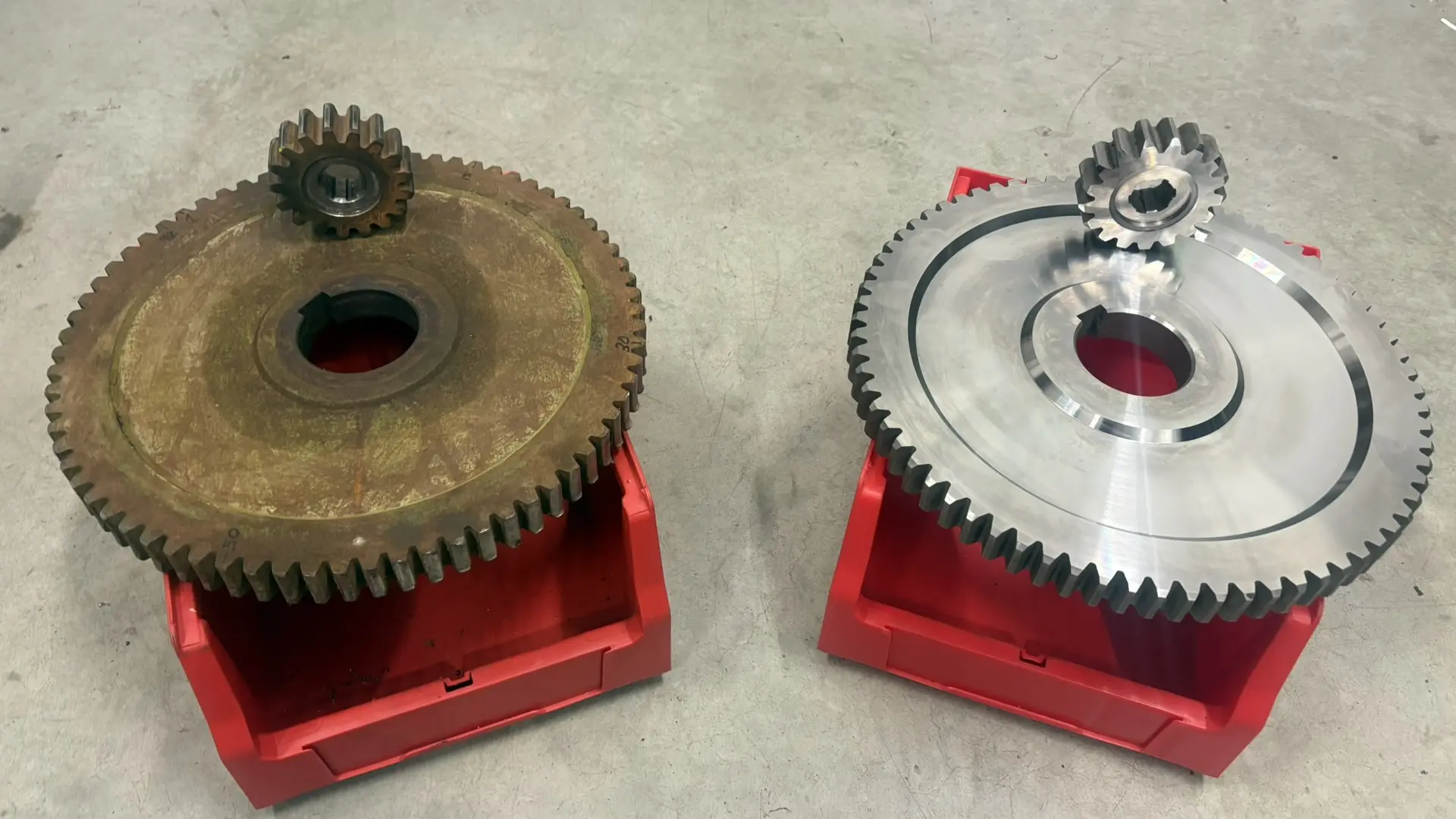

Ну и чего получилось: (позже подгружу видео , процесса выборки по торцу уже второй стороны.) Т.к. снимал на ЭкшнКамеру, проморгал установленное качество и видео очень огромным вышло по весу за 5 минут.
Проточили заготовку до 0,2мм по наружке и толщине. отправили в объемку, после объемной закалки уже в чистую точил.

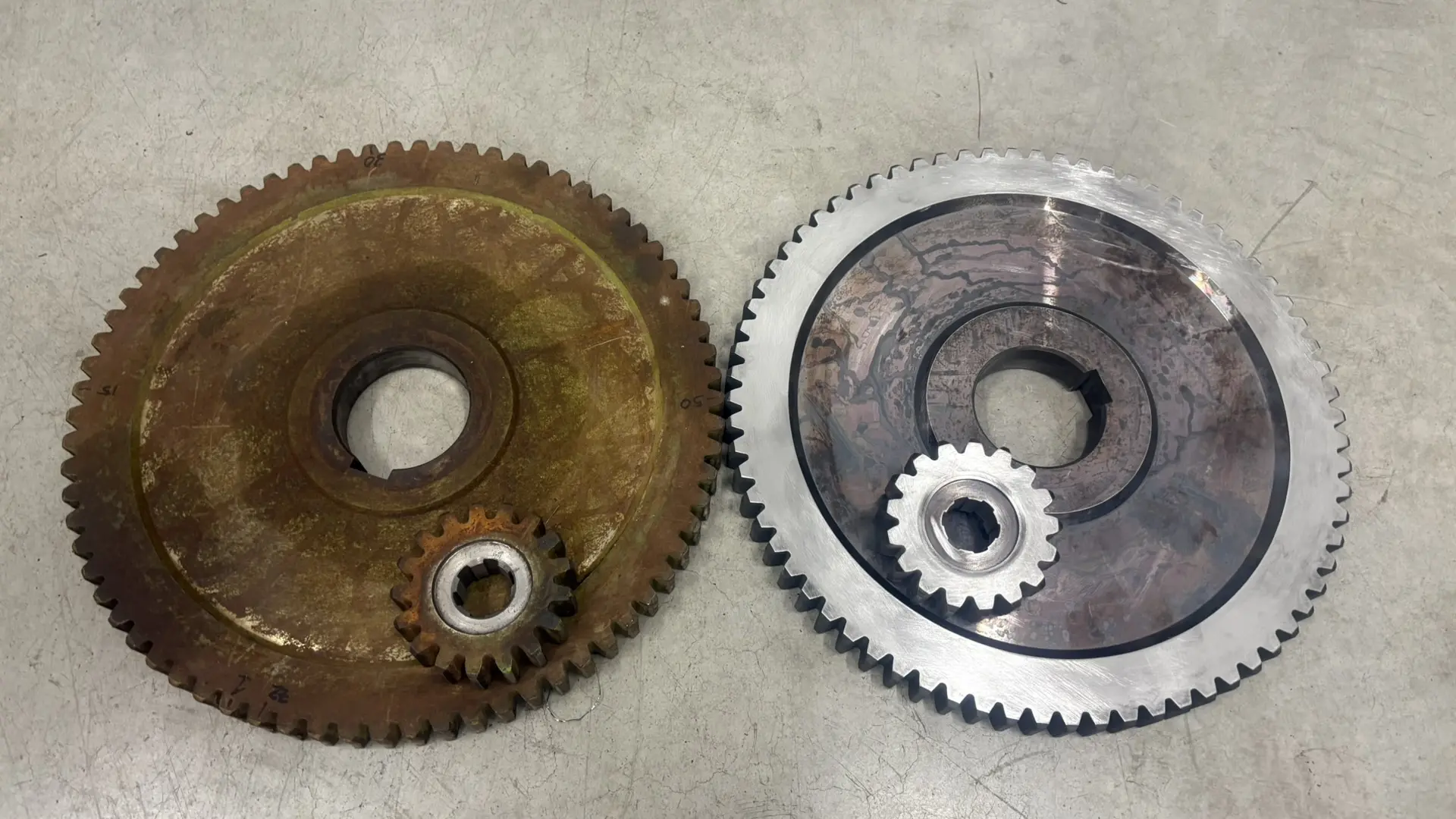

Это уже после ТВЧ, тут отличился поставщик услуги...за каким - то он решил просто все тело загнать в 52 HRC на глубину 1,5мм, хотя по ТЗ просили только зуб.
