Iphone 7, нет звука. Ремонт аудиокодека⁠⁠

Сегодня на ремонте айфон 7 модели с типичной неисправностью. Нет звука в разговорном динамике, не работает микрофон и не доступна кнопка громкой связи. Уже по этим симптомам становится все понятно, виновник - аудиокодек и 4 несчастных пятачка

Вскрываем телефон и достаем материнскую плату. Прежде чем сразу снимать аудиокодек прозвоним обвязку несчастной микросхемы на предмет КЗ.
Вот собственно и виновник:

Судя по следам флюса становится понятно, что аудиокодек уже ремонтировали когда то халявным способом. Тоесть просто взяли и прогрели термофеном и пошатали микросхемку. Взяли денег с клиента и выдали с довольным видом.
Увы но такой ремонт на долго не поможет, по правильно помимо замены припоя под микросхемой необходимо ещё и продублировать 4 пятака, но о них чуть позже.

Закрываем фольгой и термоскотчем соседний участок для исключения перегрева процессора:

С помощью термофена на 320 градусах снимам микросхему аудио:

Теперь уже берём в руки сам паяльник и медную оплётку. Убираем старый припой.
Температура на паяльнике 350 градусов, делайте данную процедуру без лишних движений что бы не оборвать лишние контакты, а то придется потратить немного мало времени на восстановление.

Ну а теперь самое интересное. Из за просчёта инженеров эпл, слабые контакты у аудиокодека это 12 ряд (тот что ближе к флешке). И из за падений линии просто лопают. Зрительно вроде бы все на месте, и даже при прозвонке мультиметром может быть тоже все хорошо. Вот только когда посадите на место микросхему, оно "приподнимает" эти пятаки тем самым прерывая контакт.
Что бы аппарат не вернулся спустя короткий промежуток времени необходимо продублировать их.
На фото видно слабые места, их надо зачистить скальпелем:

Далее берём самое тонкое жало, самую тонкую проволоку (я беру из коаксиальной антенны айфонов), ставим 300 градусов на паяльнике и аккуратно под микроскопом паяем:)
1 пятак все же убежал во время пайки, значит в нем и было слабое место (на фото уже продублированы пятаки, сами подводы замазаны паяльной маской - уф клеем):

Следующее что необходимо сделать это накатить "шары" на старую микросхему. Для этого сначала зачистим старый припой с помощью паяльника и оплётки.

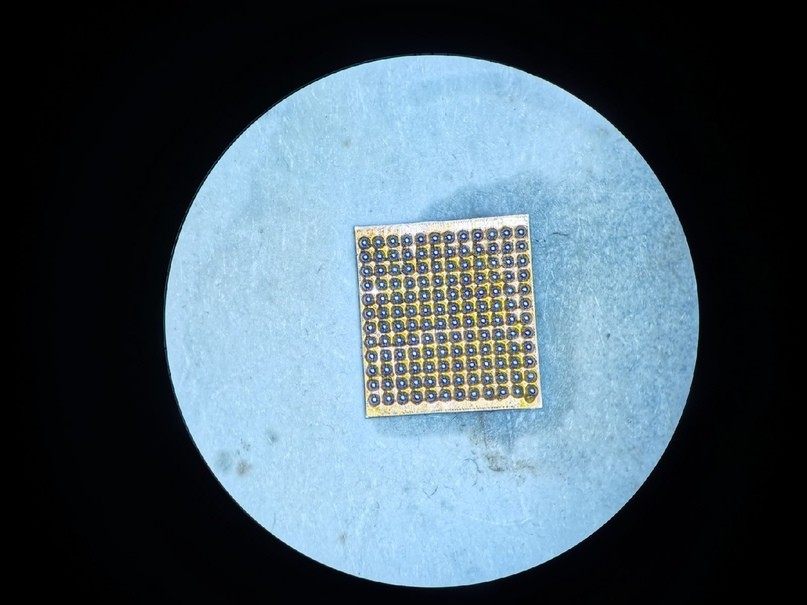

Ну а с помощью паяльной пасты, термофена и трафарета поставим новые шарики:

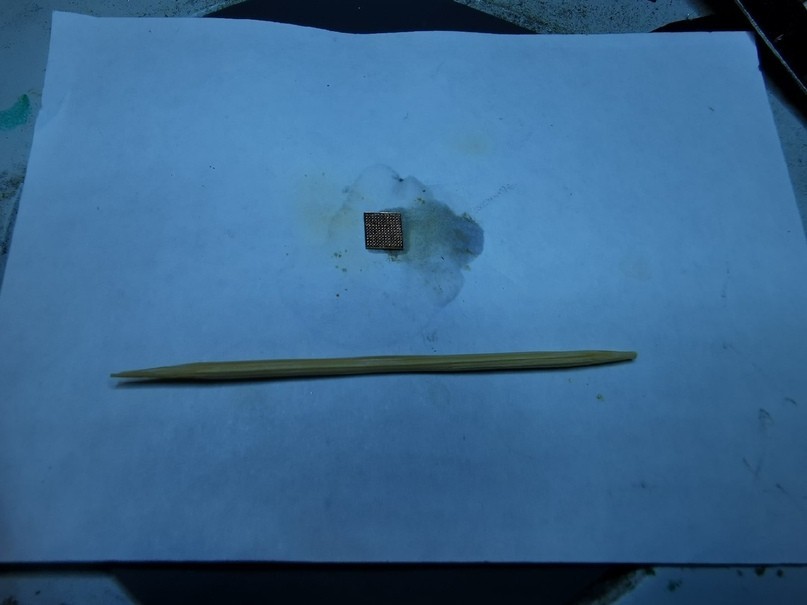

Для понимания масштаба размер микросхемы с зубочисткой. Без микроскопа такой трюк провернуть не получится:

После этого нам остаётся вернуть микросхему на ее законное место.
Для этого наносим немного флюса на подготовленную площадку. тут важно не переборщить иначе микросхема уплывёт вбок. Кто то делает это с помощью ушной палочки с ватой, мне не нравится этот метод тем что от палочки остаются волосы, которые тоже иногда мешают.
Необходимо четко отцентровать микросхему, иначе все будет напрасно. Тут я дам лайфхак. Когда я только начинал заниматься этим, что бы потом четко выставить микросхему на место, я делал фотографию в микроскоп до снятия микрухи и проводил прямые линии относительно элементов на плате (резисторы, кондеры, катушки). С помощью этих линий мне было площе ориентироваться в положении микросхемы.
после того как отцентровали аудиокодек, включаем термофен на 300 градусов и в течении 40 секунд микруха на месте.
даем немного времени остыть плате, подкидываем в корпус и запускаем айфон для проверки.
Видим что все звуки есть, кнопка громкой связи активна.
Собираем уже окончательно телефон, не забываем проклеить по контуру дисплей для влагозащиту и отдаем клиенту)

Всем спасибо за прочтение)
