Iphone 6 plus. Убийца времени⁠⁠

Добрый утроденьвечерночи ребят!
Стараюсь выкладывать отборный треш без банальных ремонтов типовых неисправностей, но на этот раз будет типовуха. Много типовух в одном ремонте или как я делал всё это почти за бесплатно.
Вот телефончик с одной единственной проблемой - не работают камеры и фонарик.
Ситуация довольно распространенная среди телефонов, которые часто роняют или подтапливают верхнюю часть телефона:

При включении камеры появляется чёрный экран и всё на этом. Фонарик, так же как и вспышка, не работают.
Без диагностики и так ясно, что нужно поменять стабилизатор камеры.
u2301 если быть точным:

2 микросхемы, окружённые конденсаторами: верхняя отвечает за главную кнопку, нижняя - питание камеры.
Снимаю и ставлю другую с донора.
Вот сама микросхема на микро сим карте от айфона:

Но как обычно просто так легко не часто бывает.
Включаю и...

Тачскрин отказал 😁
Телефон уже был восстановленный неизвестно где. Присутствовала одна перемычка под контроллером тачскрина.
Снимаю всё это дело и ставлю свои с обязательным дублированием пяти контактов:

Если этого не сделать, то тачскрин либо вообще не будет работать, либо через раз в зависимости от погоды (от холода будет отказывать, а при жаре начнет тормозить, тупить и сам звонить в налоговую)
Ставлю всё это дело на место:

И иду запускать камеры. Ага, х** там был.
Не включается.
Подключаю к компьютеру с помощью данной штучки и смотрю потребление при запуске:

Да. Китайский выучить решил)
Верхнее значение это входящее напряжение на плату.
Среднее значение показывает выход на аккумулятор и нижнее значение - текущее потребление самим телефоном.
При единоразовом нажатии на кнопку включения сразу появляется потребление в 600 милиампер и держится. А должно подниматься до 120ма и падать в 0.
А закипел у меня процессор.

Капля спирта очень быстро закипает, давая пары чистейшего спирта для настроения, которого нет, так как ремонт с контроллера тачскрина идёт за мой счёт.
Буду реболлить, что ж ещё делать.
Процессор уже снимали, т.к он без компаунда, поэтому нижний подогрев на 90 градусов и фен на 180.
30 сек и готово:

Процессор сидел на сплаве розе. Это такой припой, который плавится в обычном кипятке. Если не ошибаюсь, то температура плавления 94 градуса.
Зачищаю остатки припоя по максимуму, так как при смешивании Розе с любым другим припоем становится хрупким и любой удар или падение с небольшой высоты скажется на качестве пайки:

Красота)
Как раз попробую свои новые магнитные трафареты для процессоров за 5 тысяч.
Упаковываю микросхему в кроватку и размазываю каплю флюса, что бы шарики припоя прилипали и не вываливались из лунок:

Засыпаю припой. Диаметр шариков 0.25мм:

Разравниваю всё это дело в каждую лунку и дую феном на минимальном потоке воздуха с температурой 240.

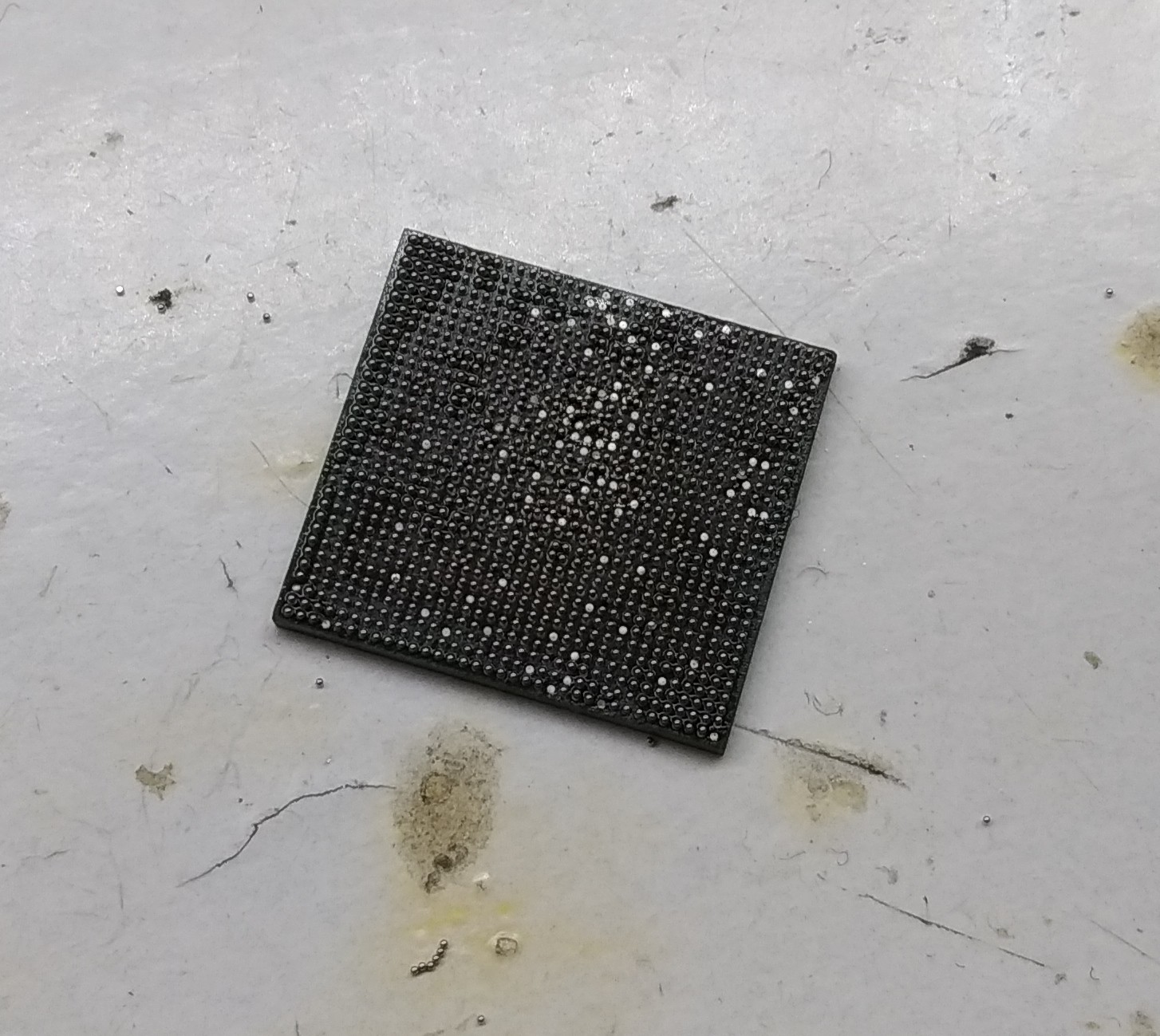

Трафарет погнуло от локального нагрева и вот что вышло:

Мрак)
С первой же попытки и разочарование. Ну думаю, намажу паяльной пастой. Вдруг получится.
Снимаю паяльником и оплёткой остатки припоя и повторяю попытку, но уже паяльной пастой:

Сукаааа. 5 косарей за трафареты в мусорку...
Беру обычный 3D трафарет, мажу пасту с двойным проходом и вот:

Не идеально конечно. Но лучше чем было раньше. Терпимо)
Дальше попытка установки процессора обратно.
Подогрев на 110 градусов и фен на 240.

Телефон с первого раза запустился.
Но.
Камера так и не заработала.
Пфффф.

Ладно. Пришло время замеров сопротивлений.
Как обычно, сначала накосячишь, а потом лезешь читать инструкции. Россия чо)
Опять снимаю стабилизатор камеры и вижу болтающийся пятак.
Вообще не вопрос. Срежу и восстановлю:

Вот, опять проблема на ровном месте.
Этот вывод отвечает за запуск камеры. То есть Вы нажимаете на значок камеры, процессор тем временем генерирует сигнал 1.8 вольт на этот выход и запускает стабилизатор, который выдает на камеры 2.85 вольта. Всё просто.
Сопротивление относительно земли в режиме диодной прозвонке должно быть 0.450 плюс минус 10%.
Но его, сука нет. Вообще. А этот пятак идёт напрямую в процессор.
Опять его снимать... Не сел с первого раза как нужно.
Сначала думаю что потолкаю его без снятия, вдруг контакт появится(Н - Надежда).
Толкнул. Телефон начал сам включаться при подаче на него питание и греться с постоянным потреблением 100 миллиампер.
При таком потреблении он высадит новый, полностью заряженный аккумулятор за 3 часа.
Не дело.
Снимаю процессор и прозваниваю контакты:

Тестер пищит, значит просто проц не сел как нужно.
На самом процессоре сопротивление относительно земли и сигнальной линии 0.760. Хорошо что не пробит, а то пришлось бы колхозить принудительную генерацию сигнала без участия процессора. Тогда бы не критично возросло потребление в режиме ожидания(на пару миллиампер).
Тут лёгкий случай.
Накатываю шары заново, но на этот раз немного иначе:

Нижний подогрев на 300 градусов без участия паяльного фена и паста сама расплавилась на процессоре. Шарики стали ровнее, да и процессор не получает локальный прогрев а нагревается равномерно и полностью. Трафарет не выгибает при этом.
Но сука 5 тысяч денег за китайские трафареты не дают покоя.
Ставлю процессор на место, прозваниваю контакты до стабилизатора. Всё хорошо.
Запаиваю стабилизатор на место:

И:

Порядок.
Проверяю всё оборудование (сеть, камеры, гироскопы, микрофоны, вайфай и т.д).
Процессор сел красиво)
Ставлю новый дисплей и убираю на полку.
Через день проверю всё по новой и тогда уже отдам клиенту.
Кстати на последнем фото через камеру только что сделанного телефона лежит второй такой же утопленный реф без сети, но в процессе ремонта у меня оторвался с платы коннектор тачскрина (он просто сгнил. Но уже сделал) и изображение криво работает(опять реболить проц за свой счёт). Причём тот телефон работает с родным китайским дисплеем, но с другими, даже оригиналами не выводит изображение вообще, хотя подсветка есть. А всего то сделал реболл модема в другом конце платы...
Хз. Буду разбираться.
Моя вина в том, что не предупредил человека о рисках других поломок, поэтому ремонт за мой счёт. Зато половину стоимости трафаретов уже отбил 😁
Палка о двух концах.
С одной стороны помогла бы простая замена стабилизатора, а с другой - возможно и так пришлось бы реболлить процессор, т.к был в отвале. Не знаю как оно было на самом деле, но:

Увидимся)
