Hollow Knight. Фигурка с управляемой подсветкой⁠⁠

Привет всем. В этом посте познакомлю вас со своей миниатюркой по "Полому  рыцарю".  Изначально фигурка делалась на подарок и возникло желание сделать не обычную миниатюру, которая будет пылиться где нибудь на полке, а вещь, имеющую дополнительный функционал, которая сможет занять место на рабочем столе и напоминать иногда собой о дарителе :) Решено было добавить динамическую rgb подсветку посредством ардуино и адресных светодиодов (ну или лгбт подсветку, кому как больше нравится).

Облазив интернет, особо не нашел фигурок с подсветками (да и все фигурки в продаже оказались однообразными, скачанными с одного и того же "сингеверс") , ну а тем более точечно по этой игре, кроме пары вариантов со статичным освещением на одноразовых диодных подсветках с "алиэкспресс", работающих от батареек. Хотелось, что бы вещь можно было использовать на постоянной основе, не беспокоясь о замене батареек и выбор пал на ардуино и адресные светодиоды. Первую версию я сделал довольно быстро, выведя ардуино с кнопкой и питанием наружу, присобачив к блоку питания и сделав под это дело отдельный корпус.

Сам корпус получился вдохновившись игровой локацией "Кристальный пик")

Результат очень понравился (что не часто у меня бывает) и было решено избавиться от каких либо внешних излишков и следующие два долгие месяца свободные вечера выделялись на создание 3д модели компактного корпуса, с полостями под все детали внутри.

Никакой политики. Просто получился кадр с одним из режимов и в итоге он мне понравился =)

Доделав модель, раскидав кристаллы по площадке, появилось ощущение, что всё выглядит хоть и атмосферно, но как-то куцо и пришла идея добавить акриловую прозрачную проставку между двумя частями корпуса, что в итоге показалось отличным решением, с точки визуала, но оказалось большой болью в моей дырка задница, по части проектирования 3д модели, и дальнейшим ее созданием и сборкой.

В процессе создания, образовалось очень много неудавшихся моделей после печатей (и моделей, которыми просто подгонял детали друг к другу, печатая их в виде теста), которые, к сожалению, сфотографировать не успел, но зато удалось избавиться практически от всего, что мне не нравилось в сторонних фигурках как по этой игре, так и в целом. Во-первых исключил для себя fdm печать даже в изготовлении подставки, в виду неприглядного вида (на мой личный взгляд) и тактильных ощущений на предметах такого небольшого размера, что в итоге вылилось в "во-вторых" :)

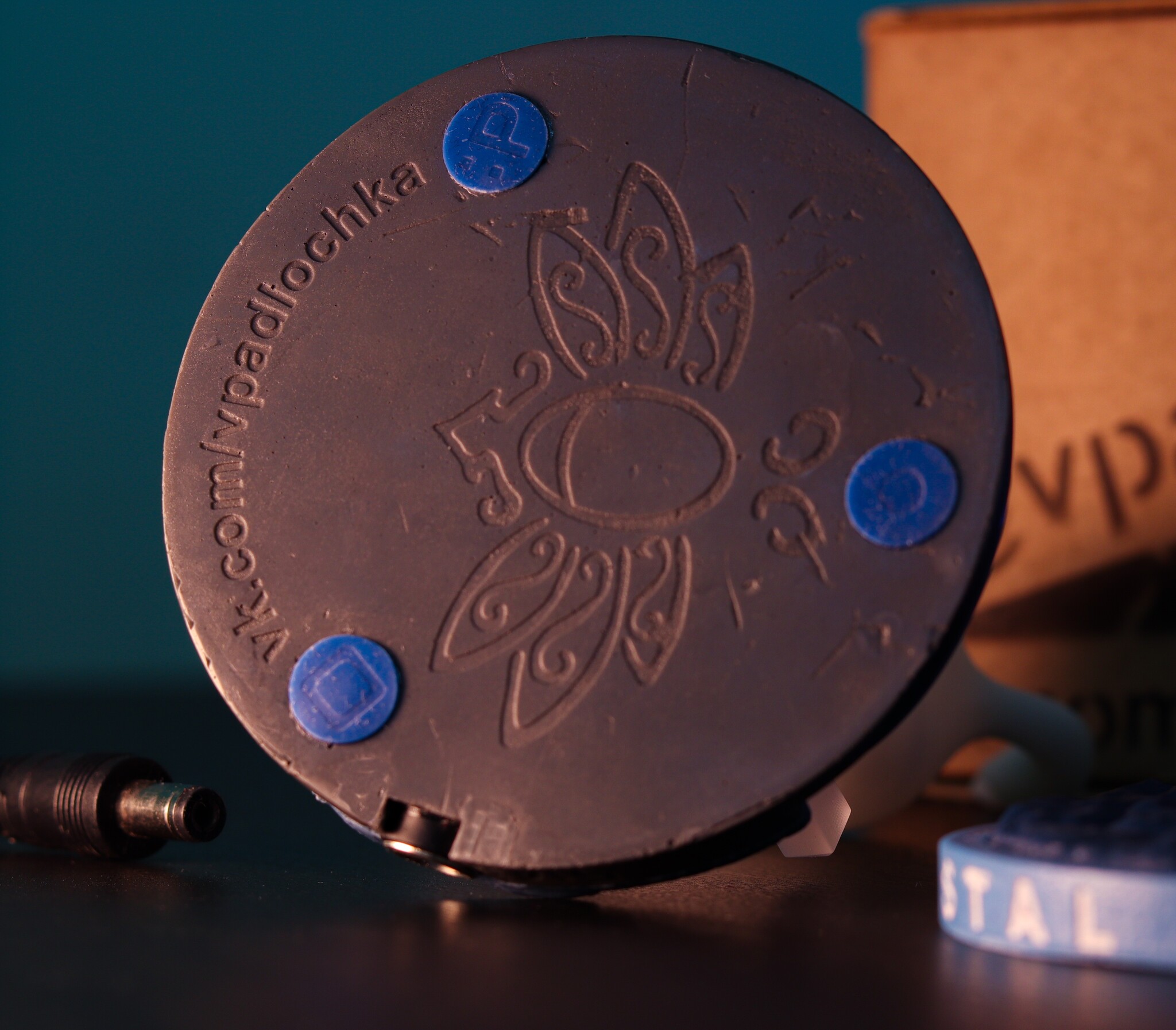

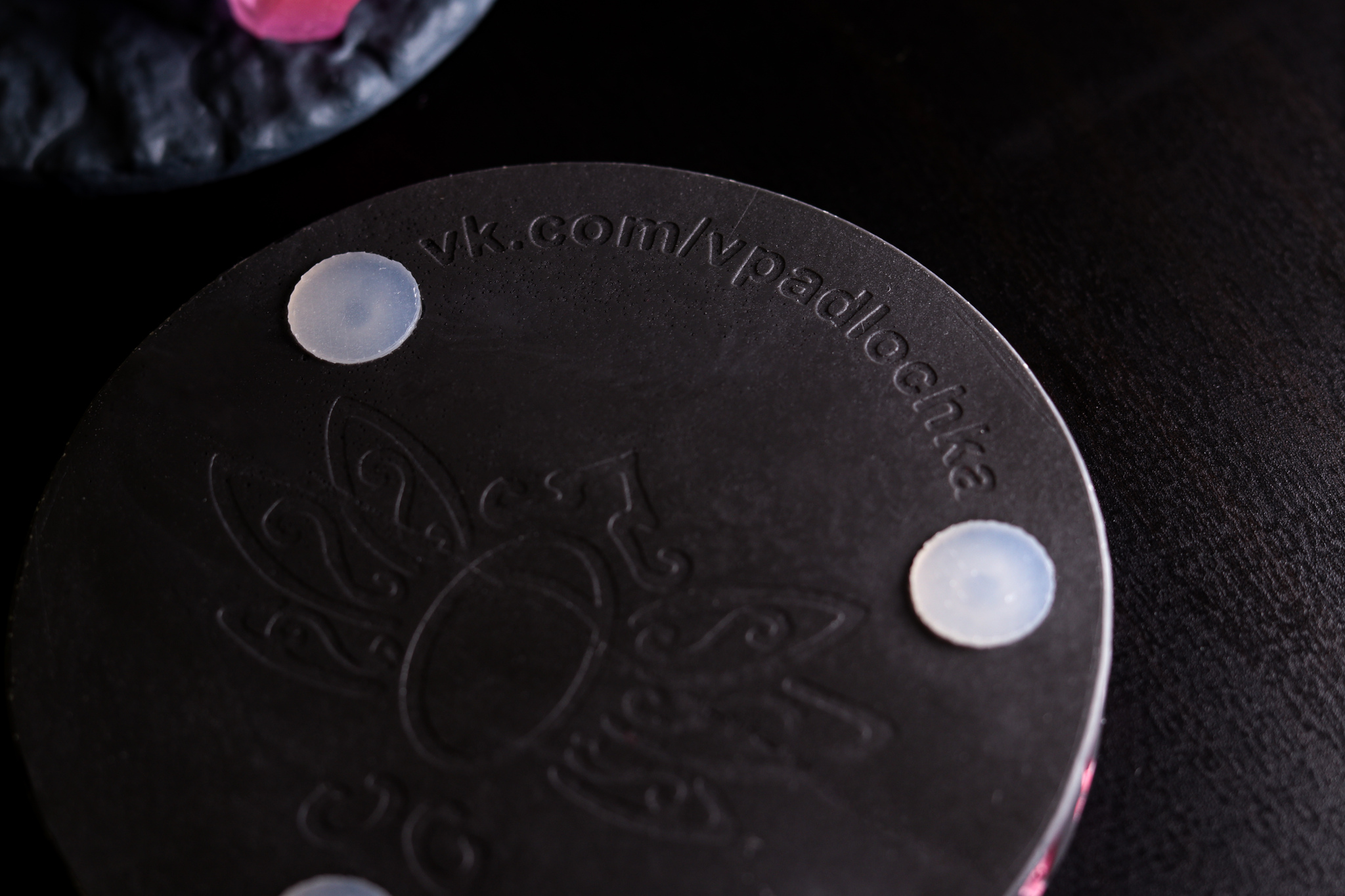

Во-вторых в покупных средне-ценовых фигурках мне не хватало противоскользящих ножек, либо они там были выполнены в виде наклеек из какого - то вспененного материала. На сайтах, вроде алиэкспресс не получилось найти худо-бедно устраивающих по качеству ног, да и приклеивание их к корпусу не вызывало доверия. Пришло решение сделать полости под ножки в корпусе для большей надежности, а сами ножки отлить из силикона. Результат более чем устроил, а надежность этого решения уже будет испытываться в процессе эксплуатации :) Т.к использование фотополимерного принтера развязало руки по операциям с дном подставки, решил добавить туда эмблемку из игры и ссылку на свою группу. Но тут возникла проблема номер два. Напечатанные подставки посредством фотополимерных технологий, не устроили по прочностным характеристикам. Но помимо прочности, оказалось, что такого рода плоские предметы не выйдет печатать "от стола", что бы на дне сохранились все надписи и пазы, да и к тому же детали начало нещадно изгибать. Это дало еще кучу неудавшихся моделей (коих к тому времени уже была целая коробка) и в конце концов я пришел к литью ударопрочным пластиком.

Эта ямочка на фото - полость под подушечку пальца, под которой находится сенсорная кнопка для управления подсветкой миниатюрки и переключениями между 40 (сорока) режимами свечения.

Литье показало себя отлично. Удалось добиться нужной геометрии и детализации. Текстура камня на поверхности меня более чем устроила, как визуально, так и тактильно.

Остальные детали фигурки я печатаю на фотополимерном принтере и уже тут он себя показывает великолепно. Т.к все до единой детали фигурки покрашены в массе, т.е покрашен сам материал, а не его поверхность, это избавило от многих проблем, в виде неравномерной покраски поверхности акрилом, облазению краски и ее отцарапыванием (думаю последние два слова вряд ли есть в Русском словаре).  Эта износостойкость стала как нельзя кстати для верхней части подставки, которая будет регулярно контактировать с пальцами, при управлении подсветкой и в отличие от краски, ничего не облезет и не затрется. Но для надежности вся фигурка все равно покрывается матовым лаком.

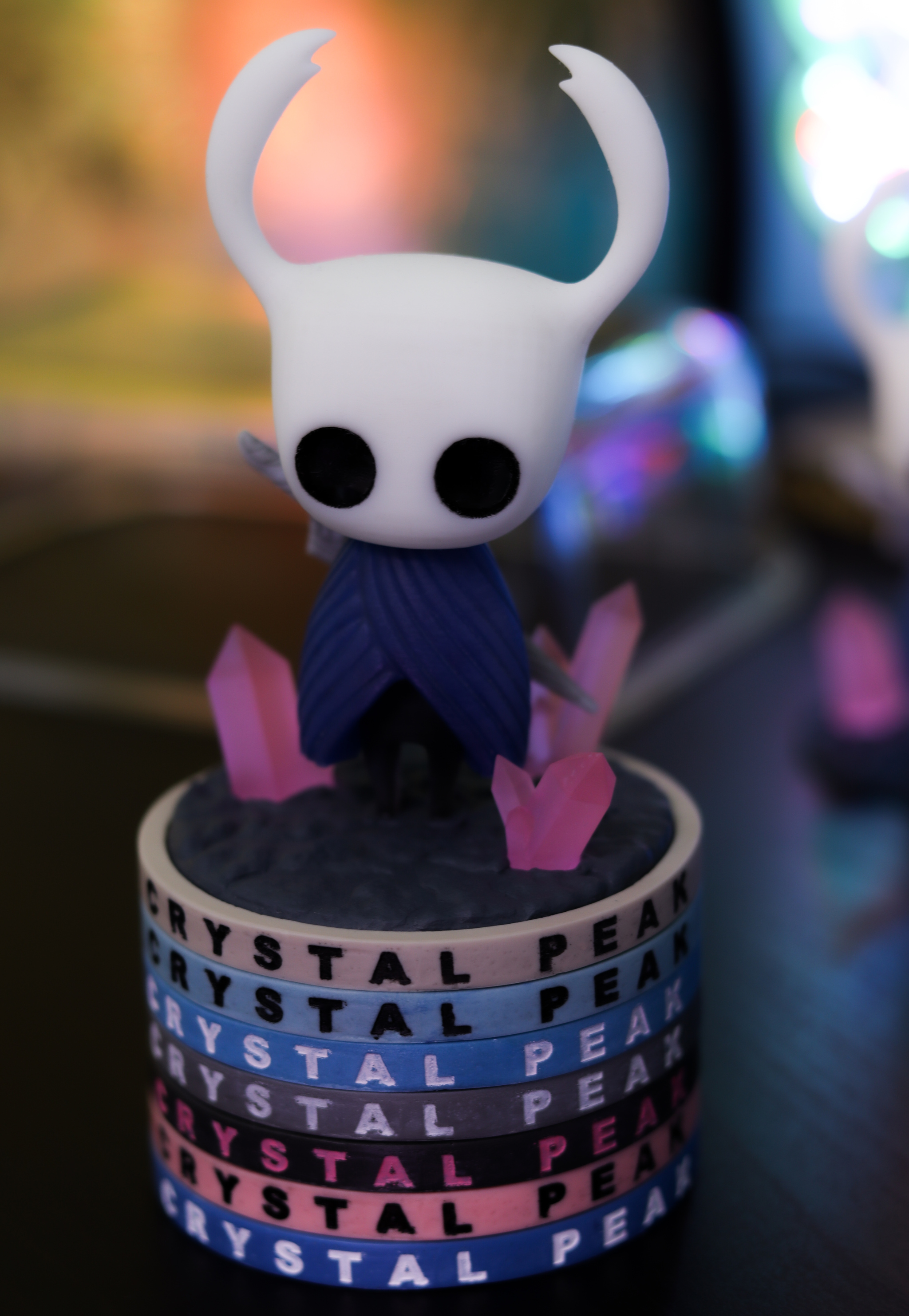

Так же сделал и аналогичную фигурку без подсветки, с кристаллами розового цвета в стилистике игры.

Покраска в массе дала и возможность более легкой покраски, что использовал в подставках для миниатюр не имеющих подсветки.

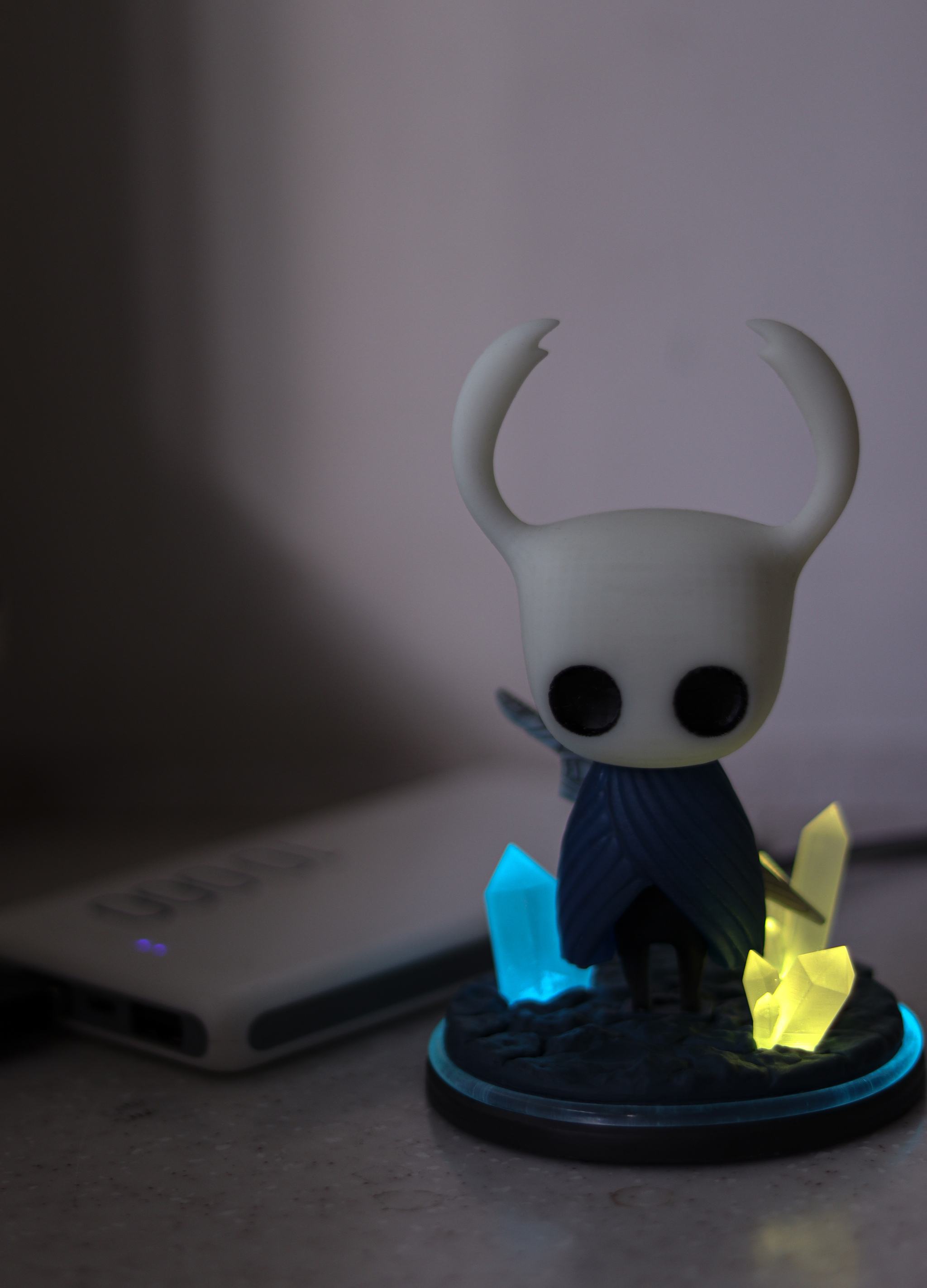

На моем столе для меня фигурка уже превратилась в подобие ночника) Кол-во режимов позволяет подбирать себе что - то по настроению, будь то радужные переливы, или красно - желтое подобие тлеющих углей :)

Питание миниатюры происходит от юсб, все детали съемные. Т.е голова получилась вращающаяся, а меч съемный, что просто вынудило сделать два разных меча для фигурки, "чистый гвоздь" и "заточенный гвоздь".

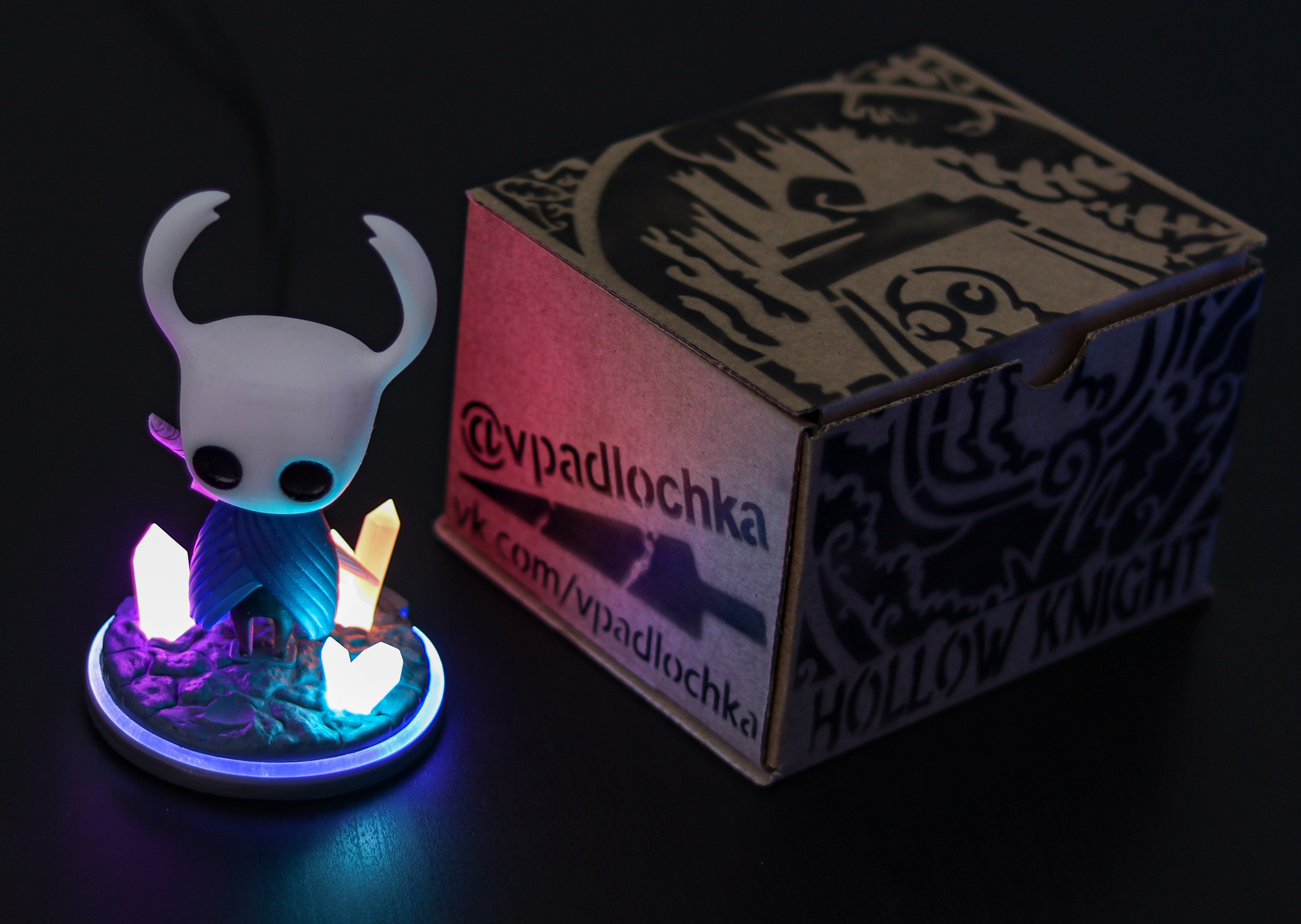

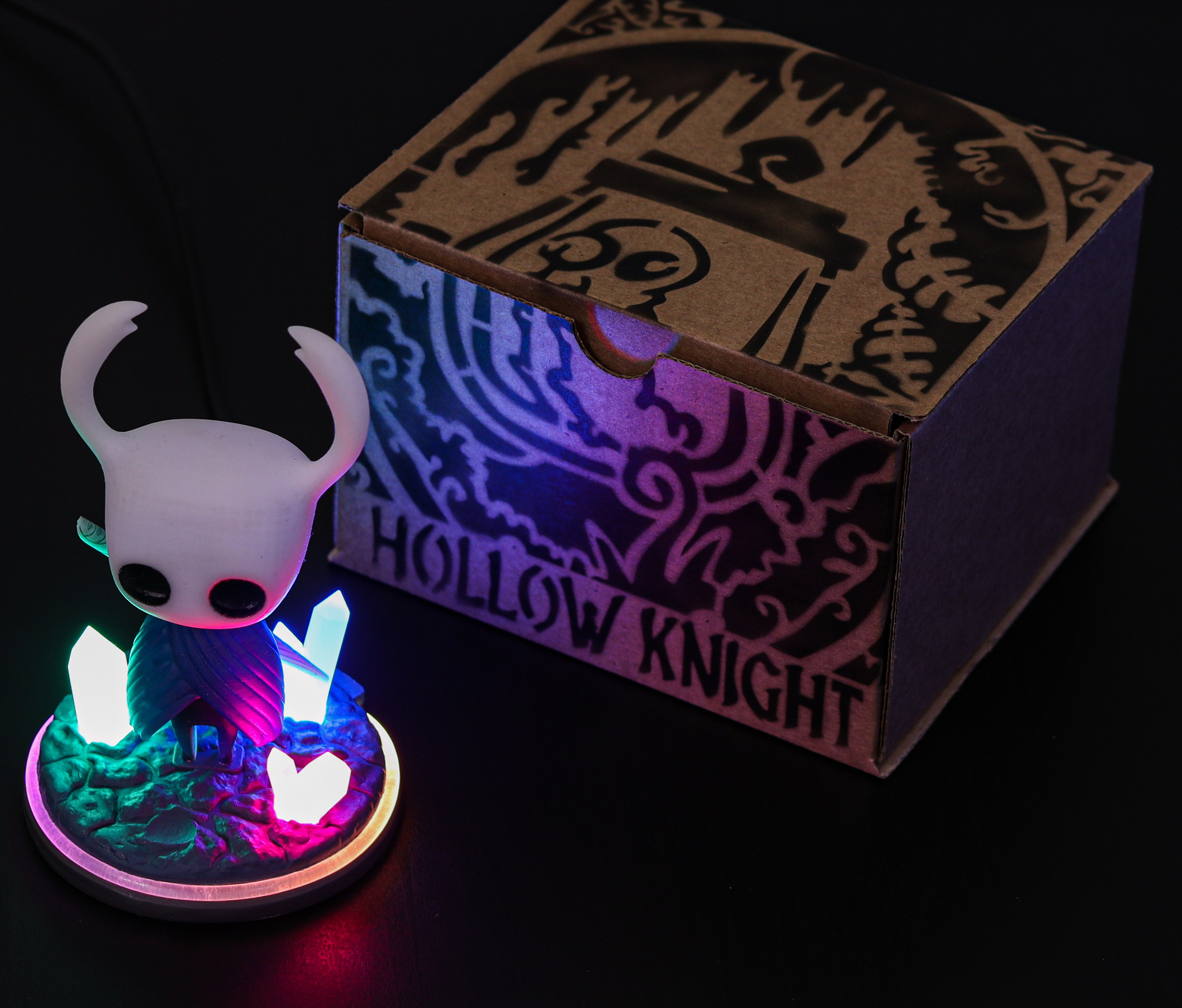

После подарка, некоторые мои знакомые (преимущественно все ни разу не игравшие в эту игру) запросили экземпляр и для себя. Пришлось поработать и над коробкой :)

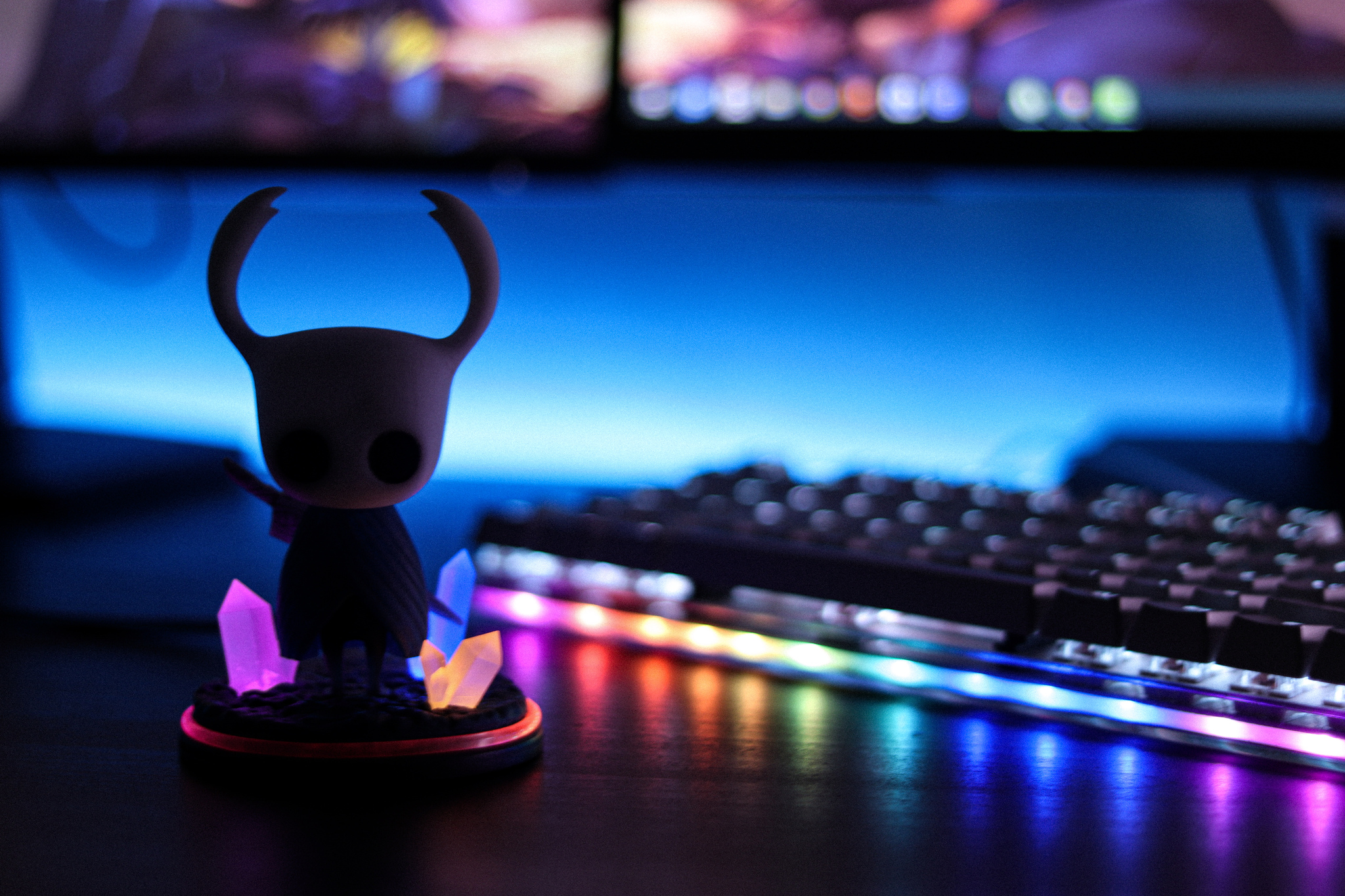

На мой рабочий стол все вписалось вроде гармонично)

К сожалению всей красоты ни фото, ни видео передать не смогли.

В процессе еще несколько подсвечиваемых фигурок по игре S.T.A.L.K.E.R, фильму "Оно", но когда они будут готовы, представить не могу)

Надеюсь кому - то пост покажется интересным. Больше фотографий в группе. Если пост вдруг чудом наберет 1500 плюсов, разыграем в комментариях фигурку (вариант с ргб подсветкой) с отправкой в любой конец рф (или снг, куда дотянется наша почта россии).
