Грустный светильник⁠⁠

Около месяца назад увидел пост со светильником-человечком с фонарем вместо головы. К сожалению, ссылку не сохранил, зато нашёл эту же работу на Pinterest`е.

И так мне его захотелось поставить себе на стол, что решил воссоздать его своими руками. Несмотря на то, что уроков труда в школе у меня не было, да и мастером-рукодельником назвать меня сложно. Решимости придавало обилие инструмента и кое-каких материалов оставшиеся после недавнего ремонта квартиры.

Итак, сначала надо было найти необходимые элементы композиции:

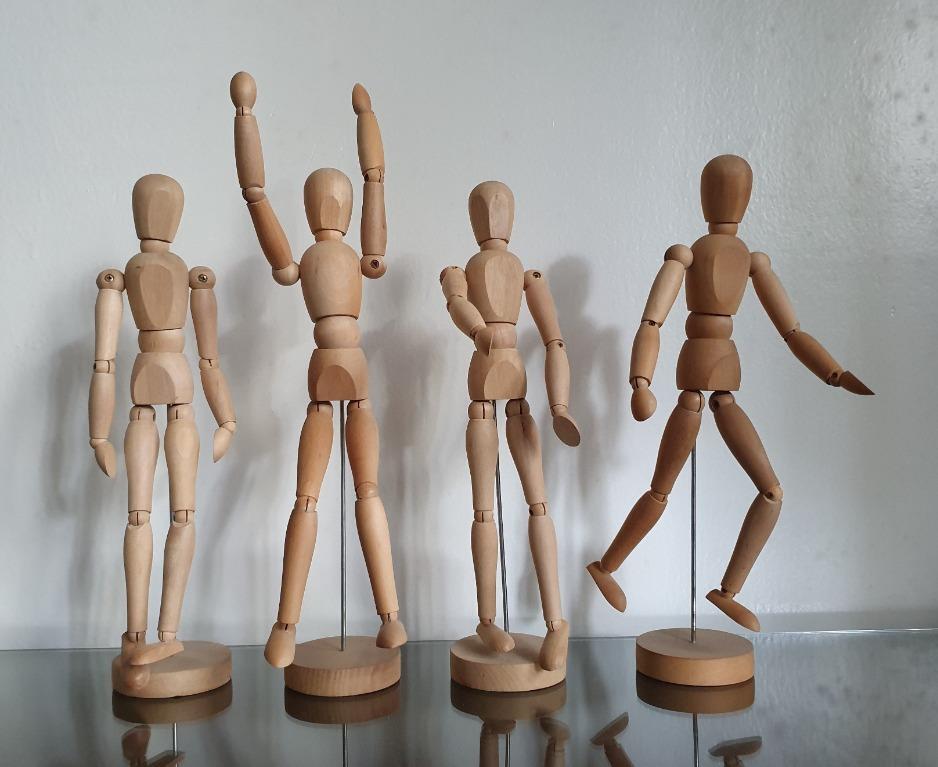

Человечек. В комментариях под тем постом было упоминание, что это манекен человека для рисования из IKEA под названием Gestalta. На Авито десятки предложений, поэтому надо было только выбрать подешевле и поближе к дому.

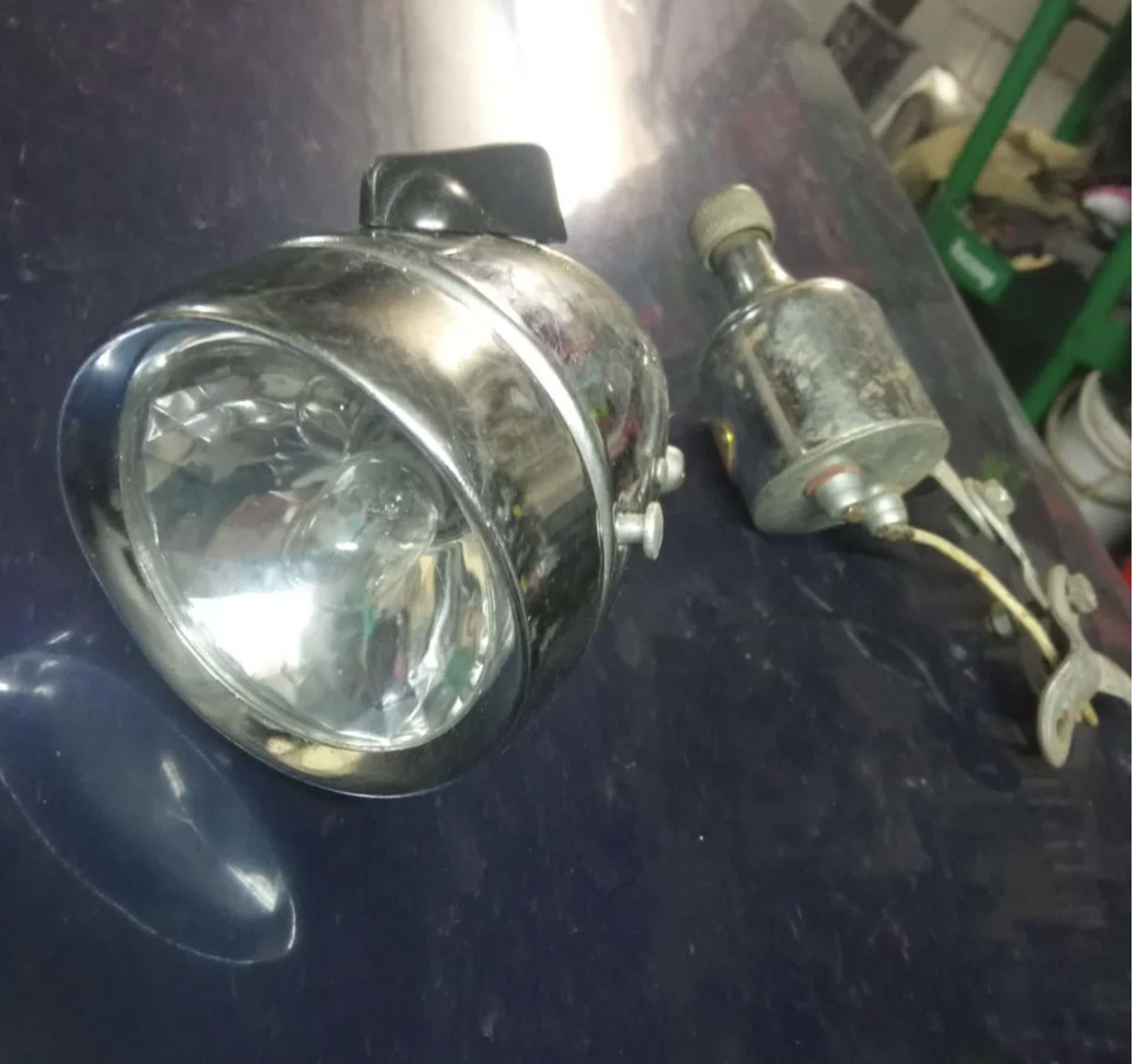

Фонарь и динамомашина. С этим тоже не было никаких проблем. На том же Авито добрые полсотни вариантов старых велофонарей начиная с какого-то ржавого хлама без стекла за сотню, заканчивая раритетными экземплярами из Голландии и ФРГ за безумные 20 тысяч. В итоге нашёл, вроде как, рабочий фонарь с динамомашиной и даже с запасными лампочками!

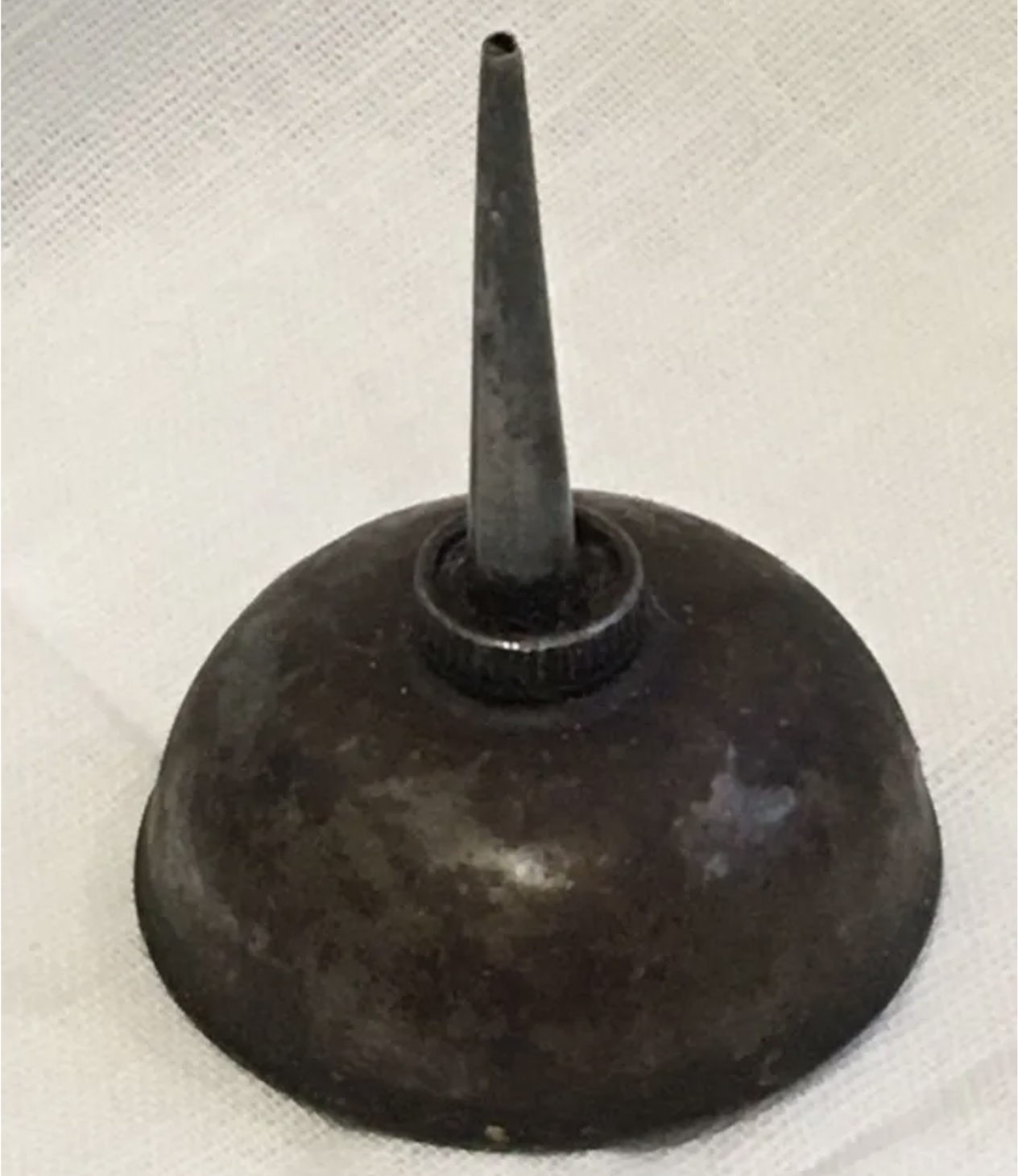

Масленка для швейной машинки. Это сейчас я так уверенно пишу, что это масленка, а в начале я убил 30 минут на гугление и поиску по изображению чтобы понять, что это такое. Тут уже пришлось мониторить барахолки, т.к. похожих вариантов с ходу не было и через пару дней наткнулся на объявление где дама продавала всякую-всячину из СССР и там была она! Шикарнейшая маслёнка с гордой надписью на днище "Артель Спорт и охота", что бы это ни значило)

Модная жестяная баночка. Я пролистал больше сотни объявлений с жестяными банками от чая, икры, монпансье и ещё непонятно чего, но так и не смог найти хоть что-то близко похожее на высокую, узкую банку. Пришлось придумывать другой вариант. Решил, можно поискать какие-нибудь технические приблуды и наткнулся на амперметр для авто. При встрече с продавцом, выяснилось, что у него также есть и вольтметр прямиком из 60-х, чуть меньшего размера, да ещё и квадратный, так что он идеально ляжет на подставку. В итоге взял его.

Коробочка и круглая подставка. Нашел подходящего размера на маркетплейсах.

Сначала покрасил все дервяшки морилкой чтобы они выглядели чуть состарено и приступил к сборке.

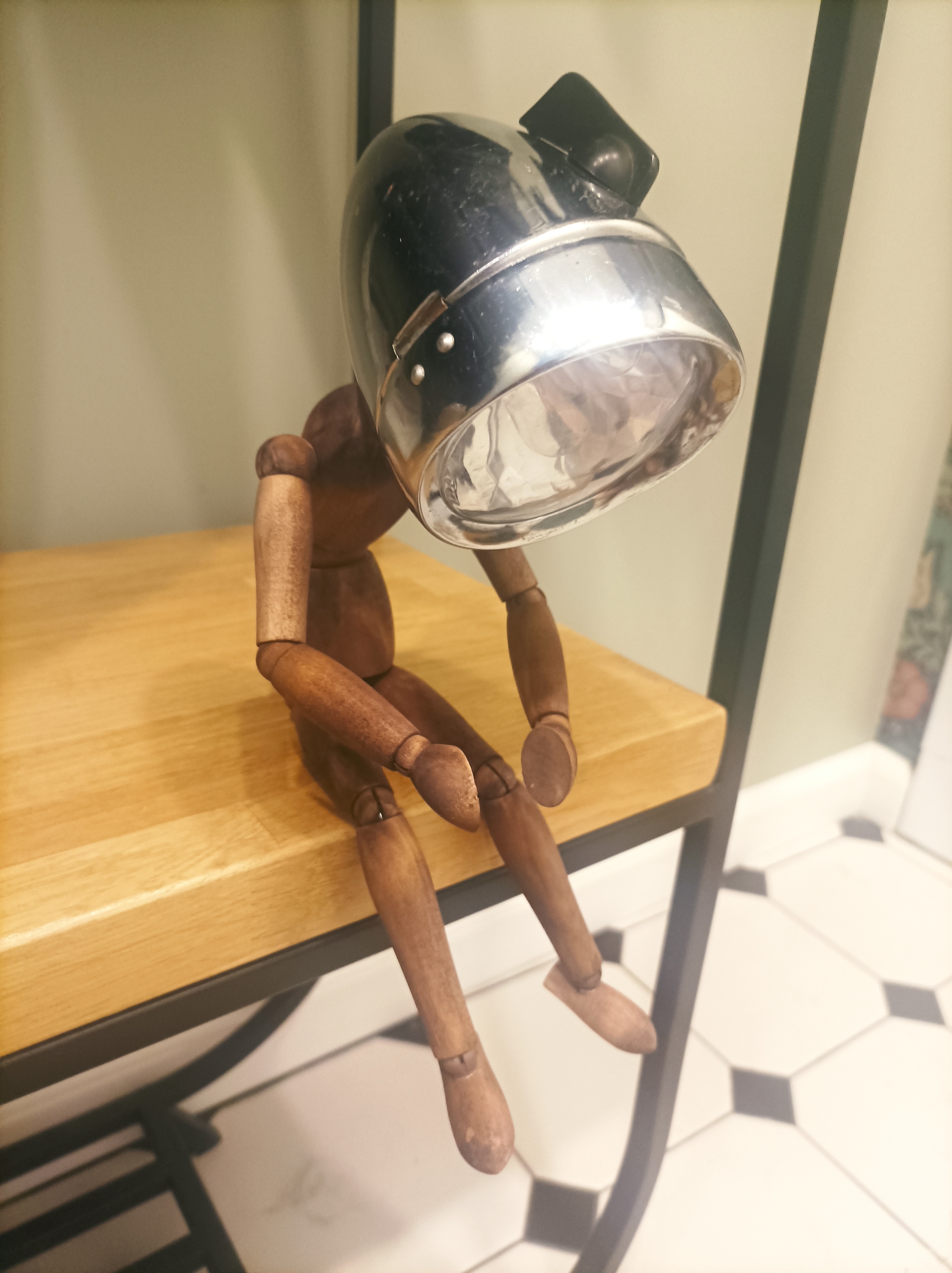

Снять голову с манекена было не так сложно, а вот насадить фонарь на освободившееся место было уже проблемой. Беда в том, что, как оказалось, вся конструкция человечка держится на туго натянутой пружине внутри, которая цепляется в районе "таза" и идёт через 3 элемента: живот, грудную клетку, шею и цепляется за крюк внутри головы. Пришлось покупать пинцет, чтобы её протянуть снова и зацепить новую "голову". Крепёж фонаря оказался больше отверстия в туловище и голова всё время норовила свалиться в сторону, поэтому сделал пропил в теле чтобы крепёж вставал в него как в паз.

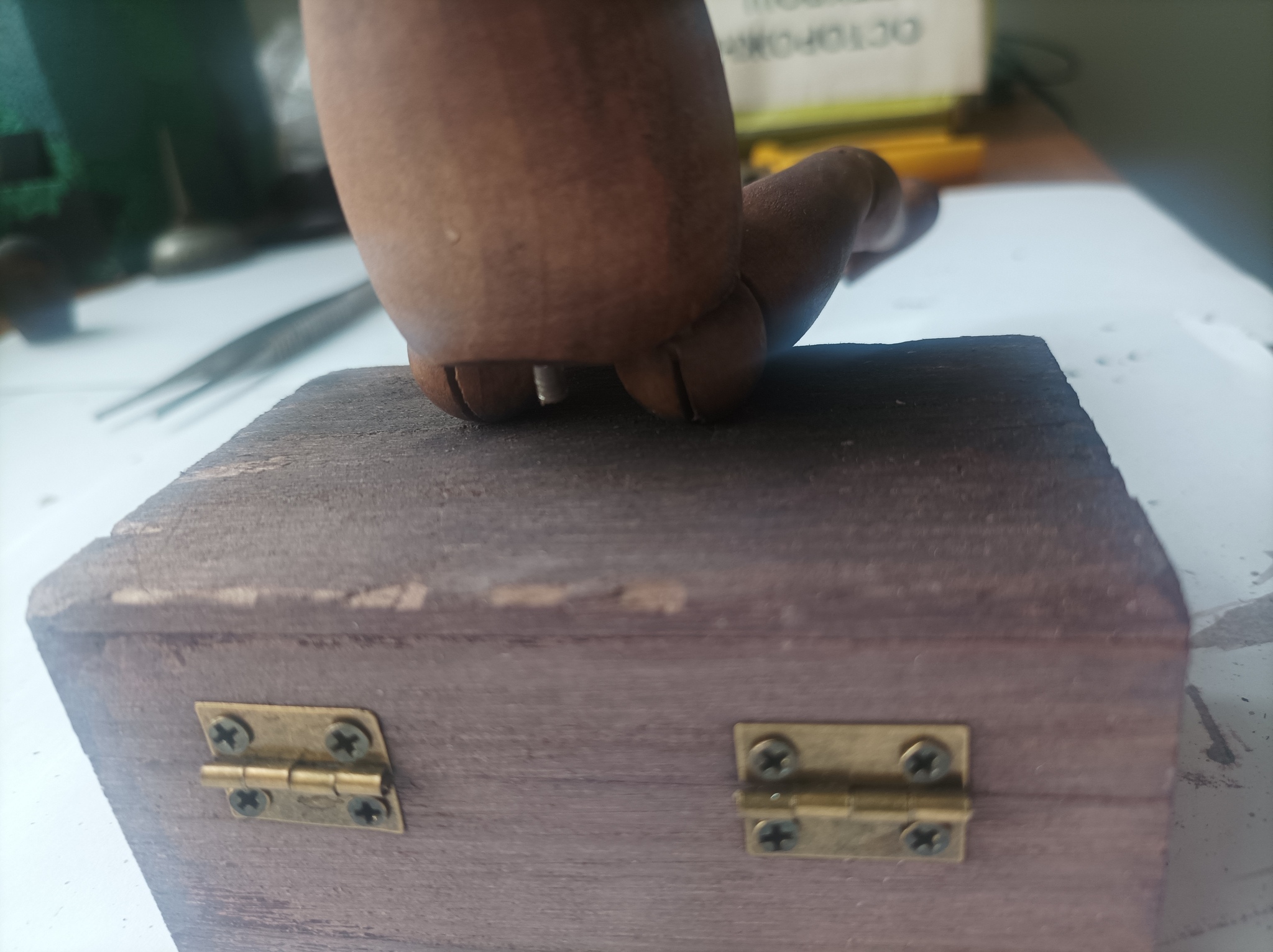

Сделал отверстие в сундучке под штырь, чтобы человечек был надёжно зафиксирован путём сжатия деревянных ягодиц, откусил нужную длину штыря и зафиксировал под крышкой.

А дальше началось самое интересное - подключение к электричеству. Для начала надо было проверить работает ли динамомашина. И тут меня ждала первая засада. Из динамомашины выходят 2 зажимных контакта с подписями 12V и 2,5V. На фонаре тоже зажимной контакт, но только один. Из курса школьной физики я помню, чтобы запитать лампочку нужно два провода, а тут только один, а куда воткнуть второй вообще непонятно. Ну, не было у меня в детстве великов с подсветкой и у друзей тоже не было, поэтому я просто не в курсе как они работают. Поэтому полез в дебри интернета и нашёл какое-то древнее видео мужичка. "Анпакинг" велосипедного фонаря из СССР, где он показывает как эта машинка работает. В итоге, выяснил, что "вторым проводом" служит сам корпус фонаря, т.к. ток идёт через корпус динамомашины по раме велика и сразу в фонарь. А человечек-то деревянный! Нашёл провода, оставшиеся от стройки, запитал фонарь и начал неистово крутить динамомашину. И он загорелся! Правда, горела только маленькая лампочка из двух, возможно большая перегорела, но решил, что подумаю об этом потом.

После такого головокружительного успеха возникла, как мне казалось, крутая идея подключить в цепь динамомашину, чтобы "добавить интерактива". Мол, крутишь динамку и фонарь горит чуть ярче. Но так как из меня электрик как из говна пуля, пришлось изучать как это реализовать и пришло понимание, что если это и возможно сделать, то придётся отдать на аутсорс. Потому что разобраться в "параллельном подключении диодных мостов" мне не по силам. В итоге было решено оставить эту идею и думать как воткнуть фонарь в розетку.

Нашёл в куче старых проводов адаптер на 12V даже не знаю от чего, отрезал пипку на конце и прикрутил провода к фонарю и воткнул в розетку. Пробки не выбило - уже хорошо. А ещё лучше, что фонарь загорелся обеими лампочками! Очевидно, усилий по раскрутке динамомашины не хватало, чтобы зажечь обе лампочки.

Хотелось, чтобы всё выглядело красиво и в розетку вставлялась вилка, а не адаптер и коробочка под попой человечка как раз по размеру подходила под начинку адаптера. С помощью пассатижей и молотка разобрал пластиковый кожух адаптера, оторвал контакты, заказал провод в красивой коричневой оплётке и стал ждать. Пока ехал провод докупил инструмент для терморектального криптоанализа, он же паяльник, чтобы припаять провода к изуродованным потрохам паяльника.

После изучения видео как правильно паять провода, изучения что такое канифоль, припой, лужение и пары ожогов провода были припаяны. После включения в розетку всё работало по прежнему и осталось только всё собрать воедино.

Сначала хотел накрутить все элементы на маленькие саморезы, но подумав, решил что клей - это проще, эффективнее и быстрее. Откопал в кладовке клеевой пистолет (опять же после ремонта, правда до конца не понимаю зачем он был нужен рабочим) и все посадил на клей.

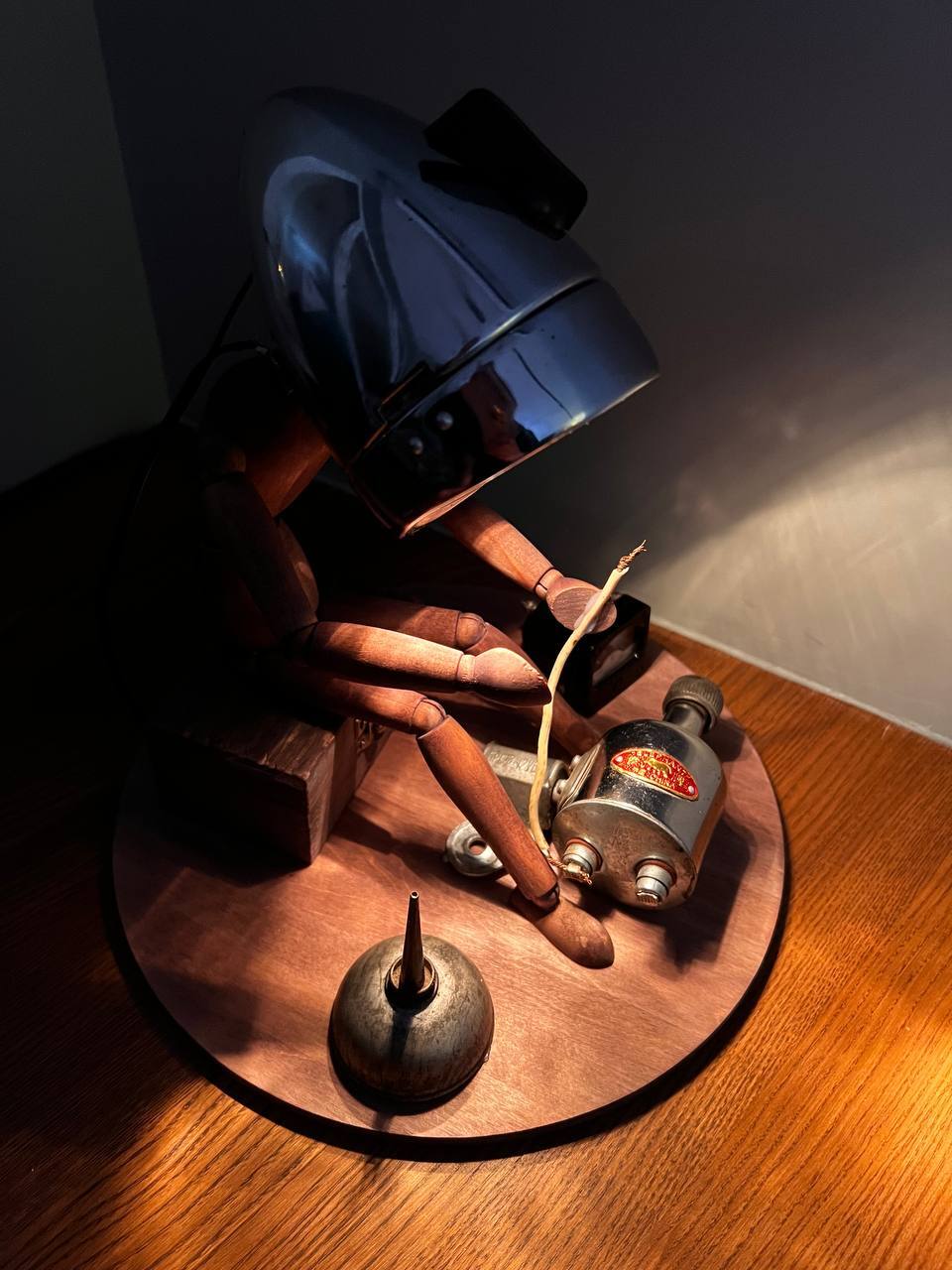

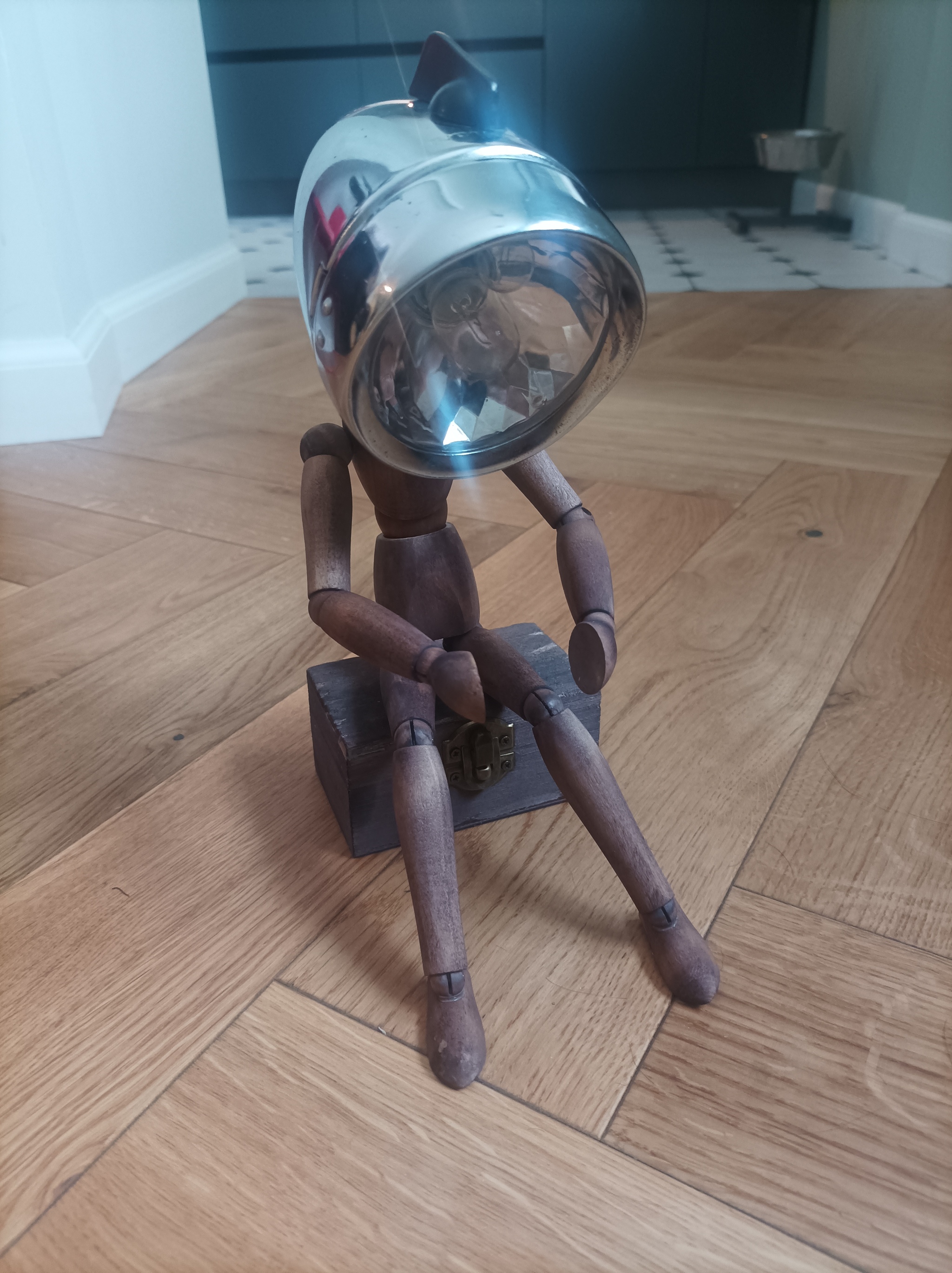

Вот итог.
