Fubag IRMIG 200
Всем привет. Про фубагов ещё не было постов о ремонте у меня. Вот этот день настал. Конечно в ремонт их часто приносят в основном ручники и там всегда все стандартно, всегда замена силы. А вот полуавтомат принесли первый раз.

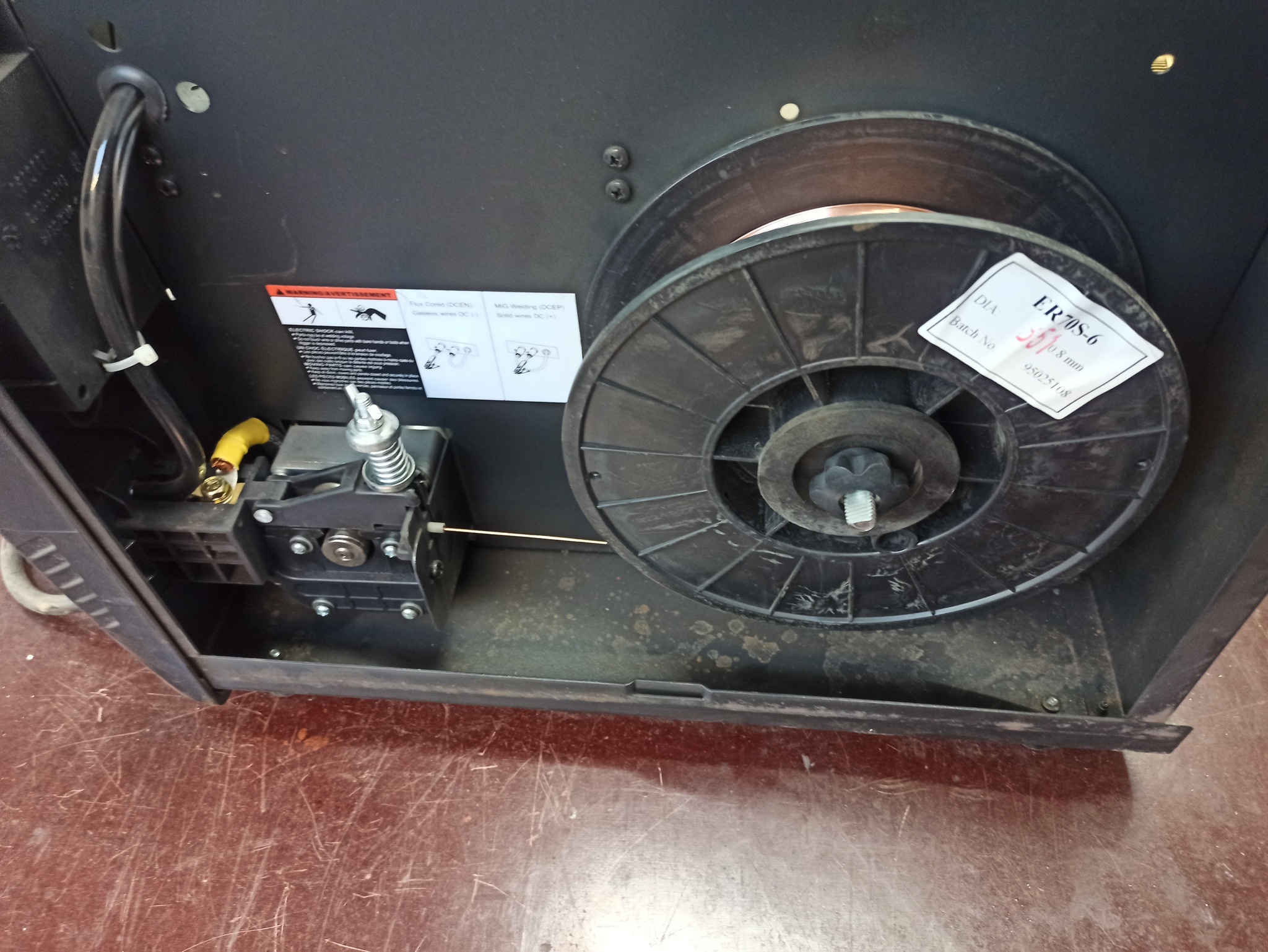

Разбираем и видим что аппарат не так давно куплен.
В ходе диагностики было выявлено что не работает моторчик протяжки. Чтобы исключить мотор подключаем его от отдельного источника питания, в моем случае он работал. Значит проблема в плате управления при нажатии кнопки на контактах питания мотора всего 2-3 Вольта что очень мало.
В ходе дальнейшего поиска решения данной проблемы были обнаружены одноомные сопротивления сгоревшие и транзистор ss8550
После замены данных элементов моторчик заработал.
На сварке естественно все было проверено, все отлично.
Итак мораль никогда не подключайте горелку на включённом аппарате потому что в этом случае вы можете замкнуть контакты кнопки на силовую часть и в этом случае напряжение холостого хода примерно 30 вольт подается на кнопку и соответственно что то сгорает на плате управления.
Всем спасибо кто дочитал до конца)))
