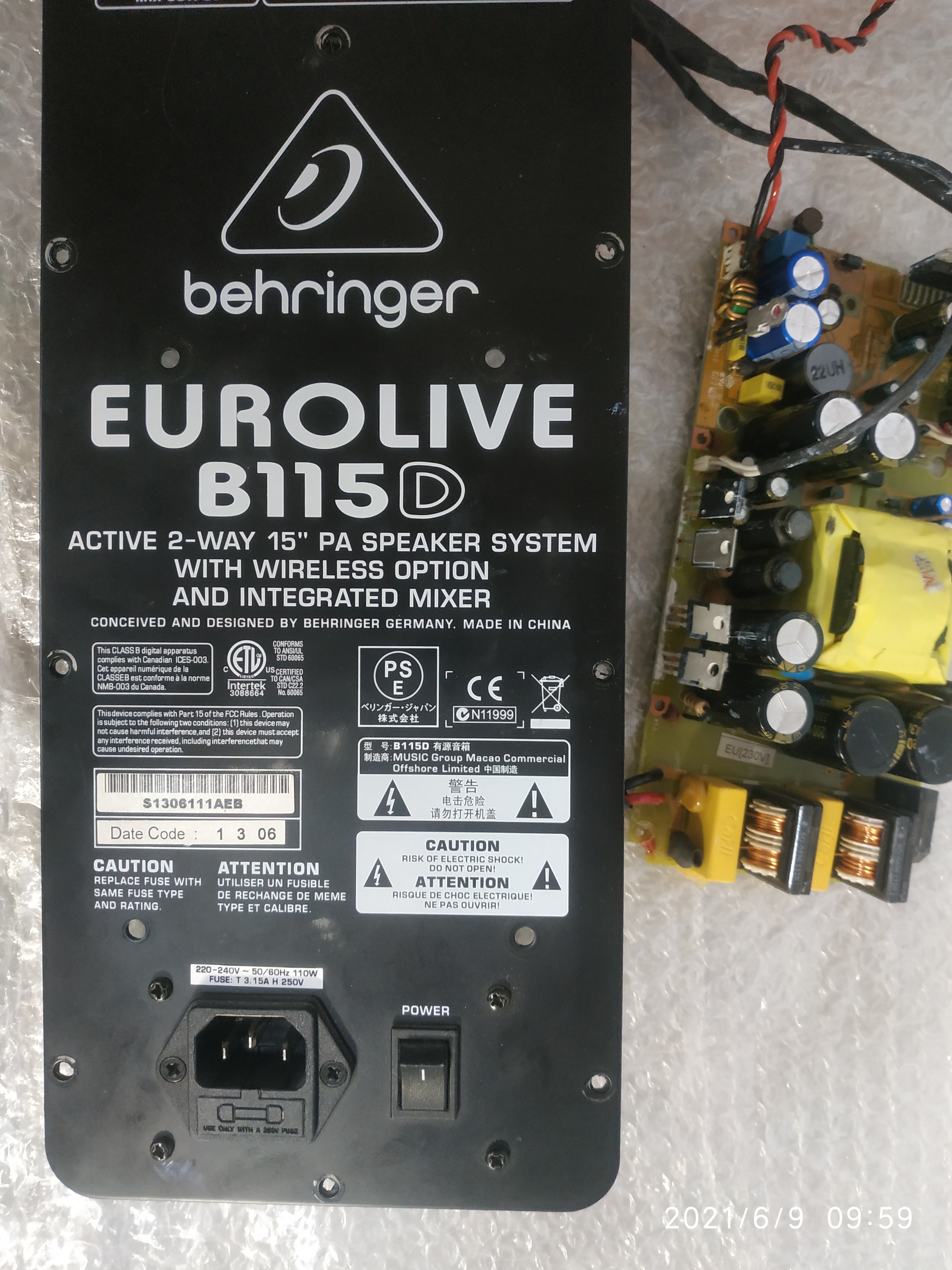

Behringer B115D. Ремонт для подписчика⁠⁠

Здравствуйте. Был уже совсем недавно такой невключайка. После того поста со мной связался человек из Ржева. Сказал, что у него такая же колонка. Внутри что-то взорвалось, после этого она стала играть тише. Сказал, что может сделать сам, но нет времени.
Сдачу (ОТК и Заказчику) было решено делать путём видеофиксации осциллограммы на нагруженном выходе на мощности, близкой к максимальной на частоте 1 кГц.

Доставка длилась 4-5 дней, рублей 900 СДЭКом.
На следующий день, после получения посылки мне позвонили из службы безопасности Сбера. З - забота)))
Отмываем, изучаем.

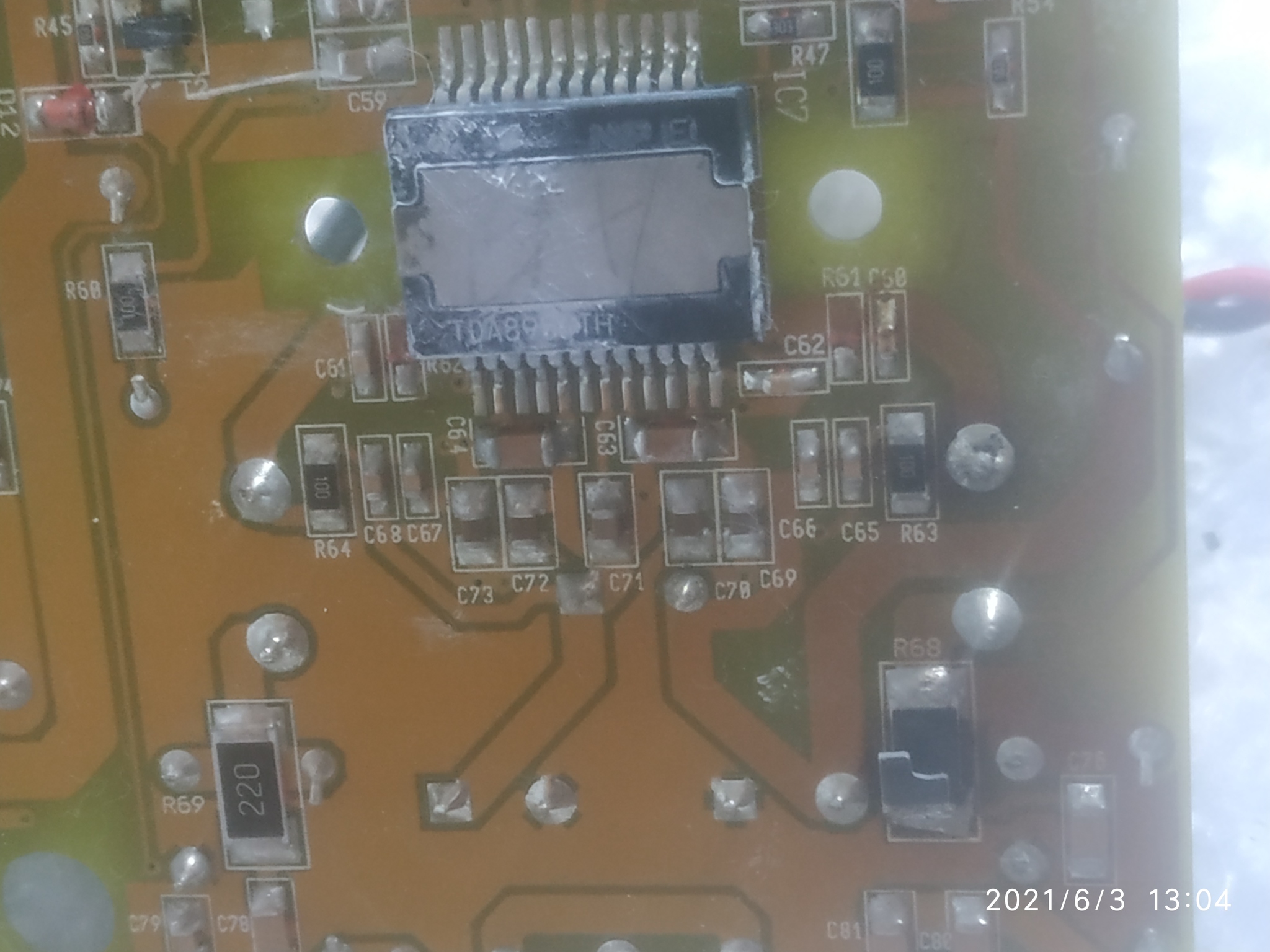

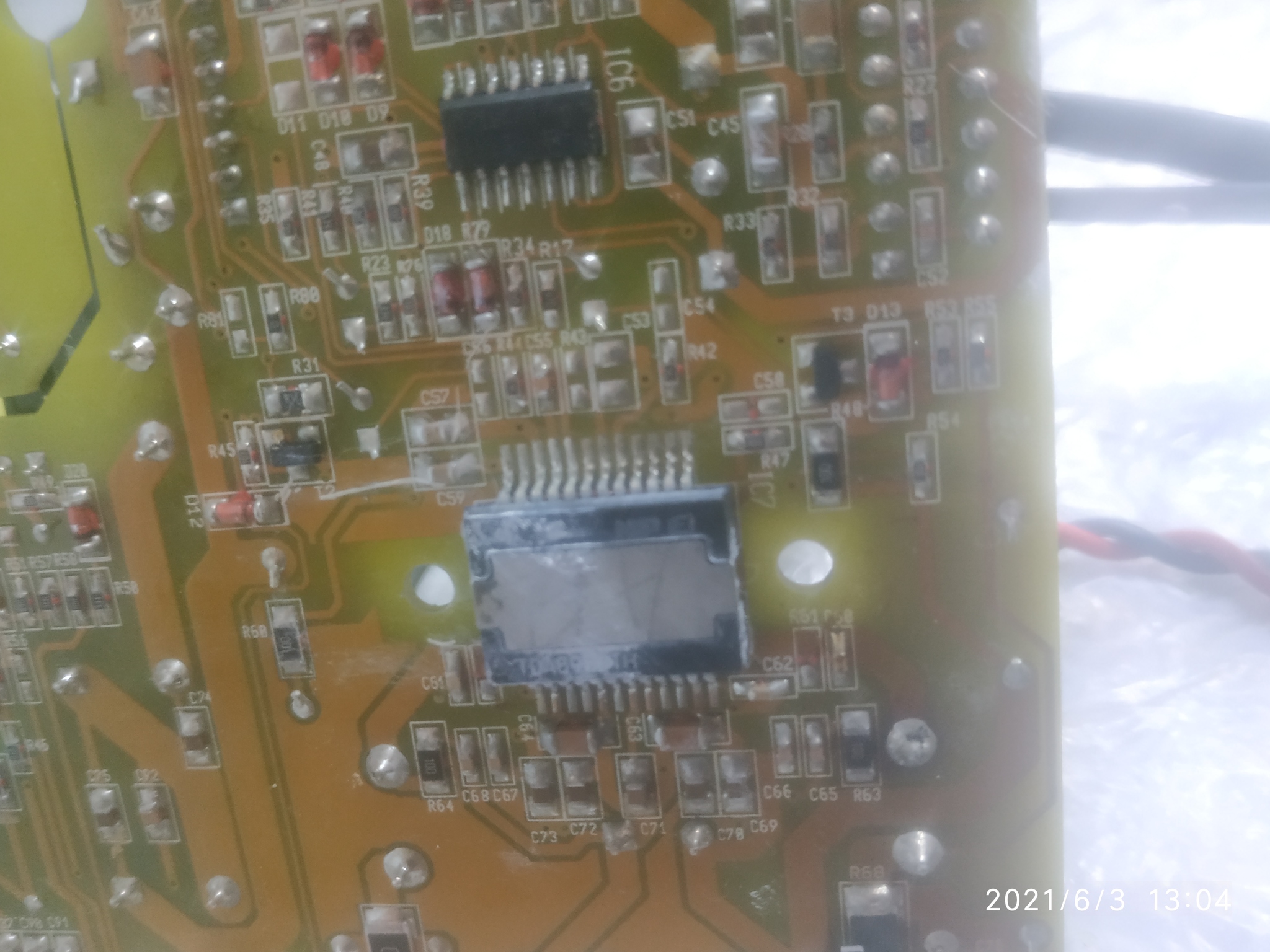

Фотки гавно, знаю, не пинайте, дальше будут лучше. Испарилась ёмкость С33, С76 обуглилась. Я думаю, что конденсаторы пробило и они унесли за собой много чего важного, а сами свалили, пока их не наругали.

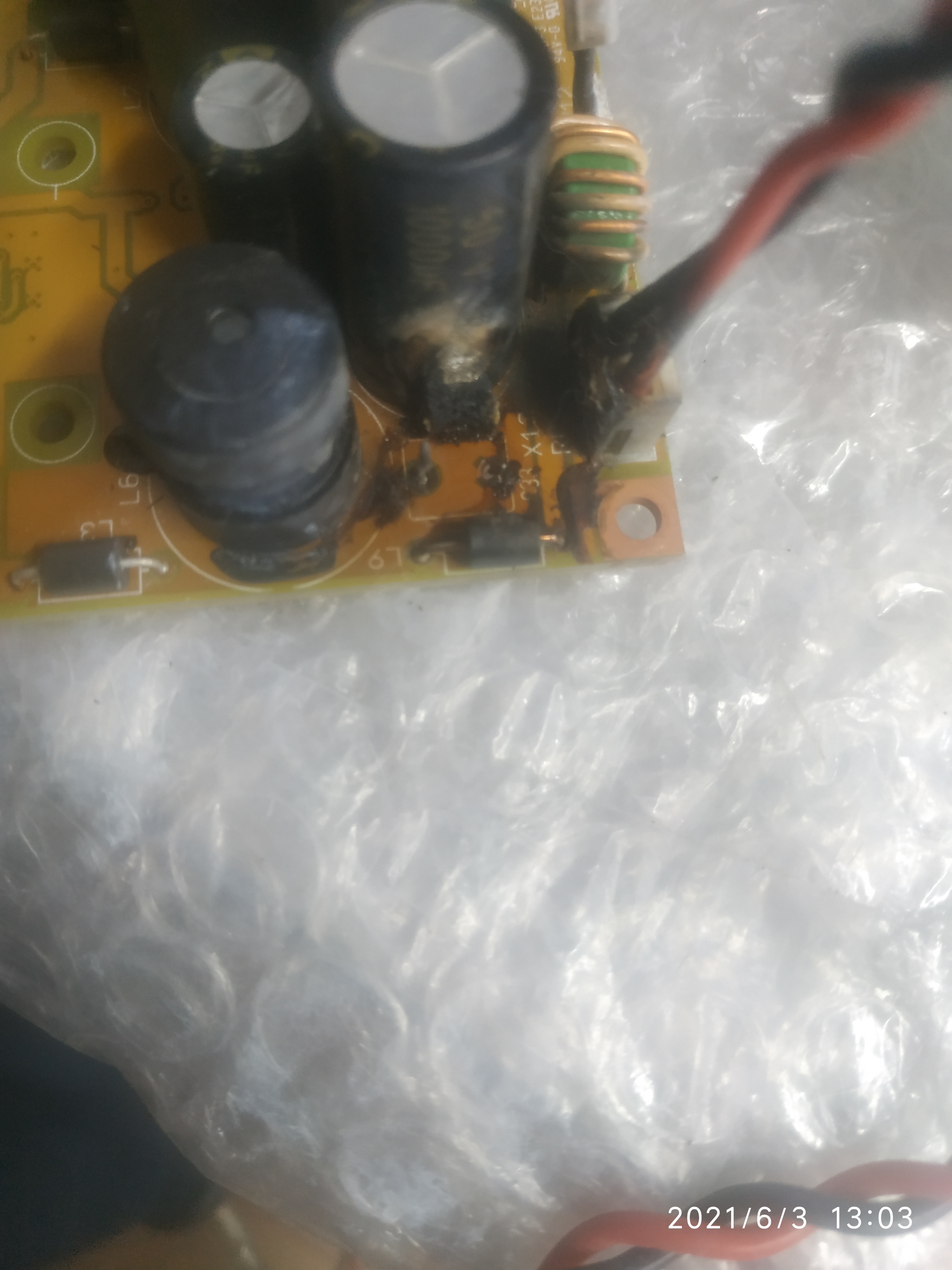

Итак, конденсаторы за собой забрали на тот свет резистор 22 Ом (треснул пополам), индуктивность 22 мкГ (феррит лопнул плюс межвитковое) и 16й выход tda8954 (на землю 10 Ом). Также подгорел электролит на 1000 мкФ, но параметры в норме.
Усилитель двухканальный, работает в мостовой схеме. На двух выходах сигнал в противофазе на динамик идёт. Один канал сидит на земле, уровень выходного сигнала по напряжению упал в 2 раза, соответственно мощность в 4 раза меньше. Больше нагрев. Сколько бы проработала колонка в таком режиме, неизвестно)
Все элементы были заказаны, кроме индуктивности. Перемотать эту катушку нельзя, так как разорвало феррит. Оригинальную индуктивность я не нашёл, но нашёл аналог аналог 22 мкГ 6,2 А с долгим сроком поставки (2 с лишним месяца). Как будто чип дип купит на али и мне перешлёт)))
Заказчика этот вариант не устроил. Он решил самостоятельно намотать 2 катушки и прислать мне. Хозяин - барин) А через пару дней написал, что нашел подходящую индуктивность (чип, правда) со сроком поставки 2 недели.

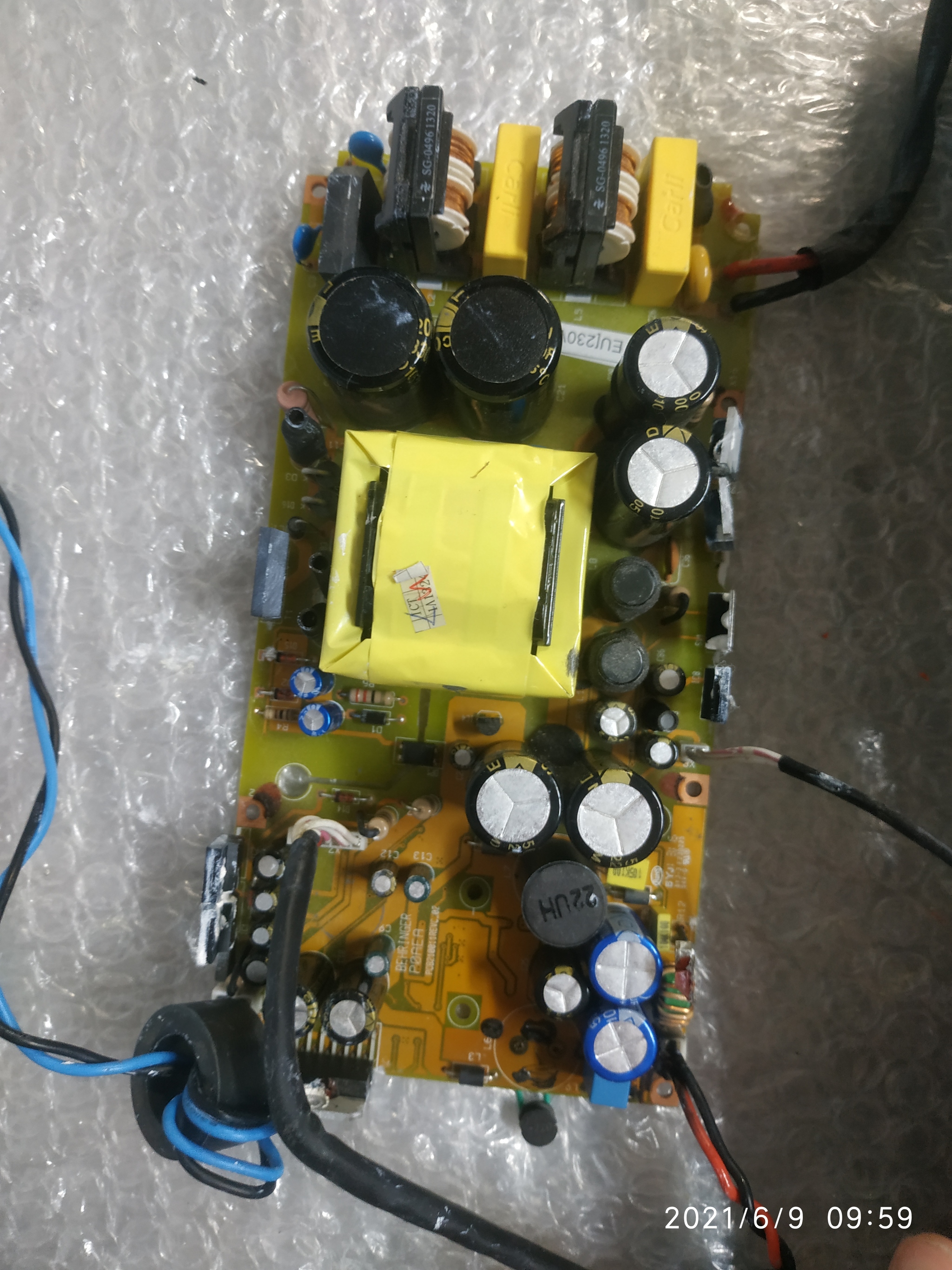

На данный момент поменяли все элементы, кроме индуктивности, для проверки поставили катушку с маленьким током. Включили на ХХ, усилитель работает, как надо. Пробой дальше не пошел.
Посмотрели конденсаторы в ШИМ, сопротивление высокое, заменили и их заодно, хотя проблемы с включением пока не было.

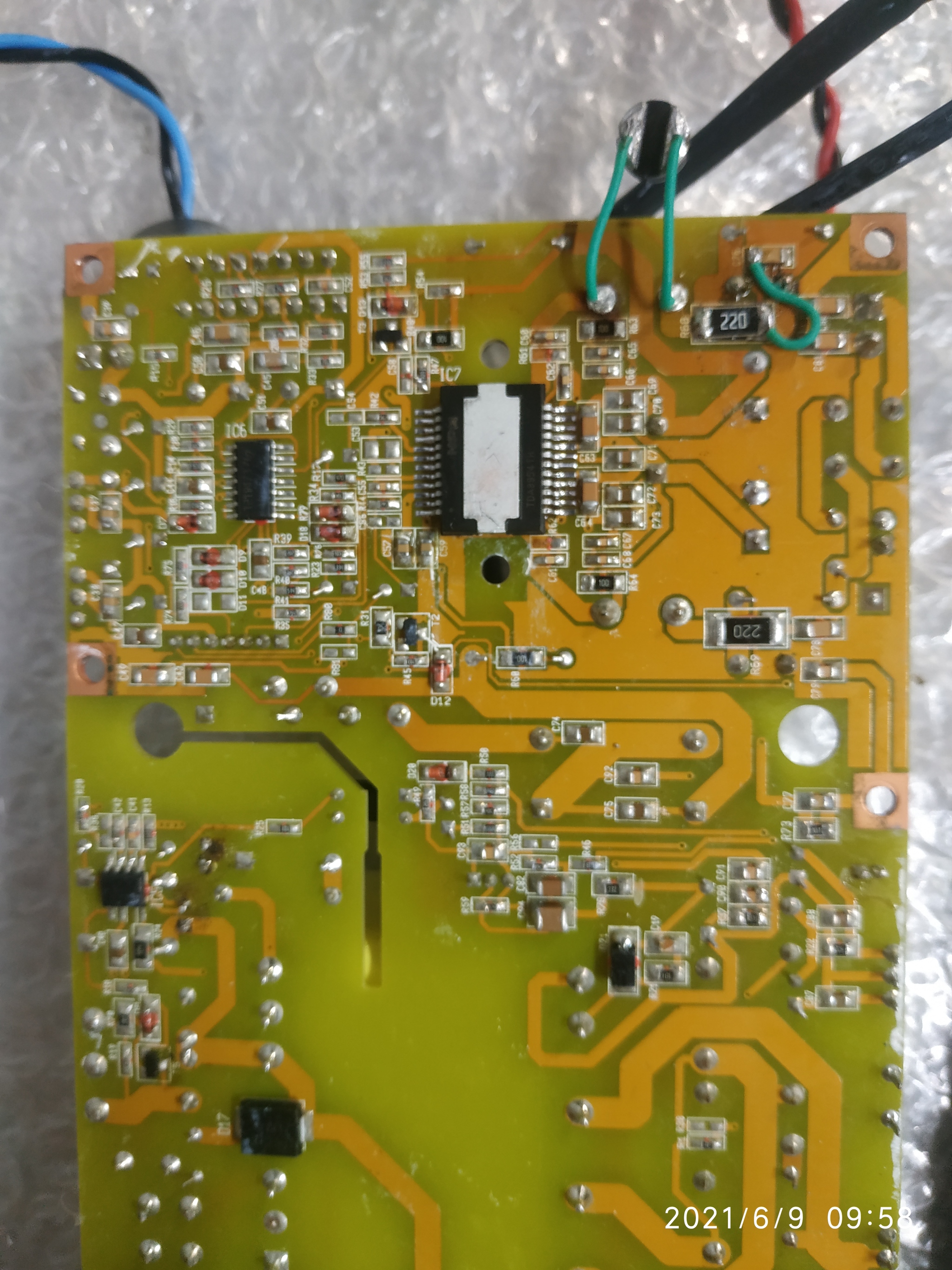

Выгоревшую дорожку пустили проводом. Катушка слаботочная, временная, для проверки.

На последних фотках я протёр пластиковую линзу на своём тапочке) ато фотографии совсем отстой. На этом всё)
