Автоматические выключатели, как они работают, и зачем они нужны?
Автоматические выключатели (АВ) — это устройства, которые защищают электрическую сеть от перегрузок и коротких замыканий. Они автоматически отключают питание, если ток в цепи превышает допустимые значения. Давайте разберёмся, как они устроены и как работают.
---
Основные компоненты автоматического выключателя:
1. Тепловой расцепитель.
Состоит из биметаллической пластины, которая изгибается при нагреве. Когда ток превышает номинальное значение, пластина нагревается, изгибается и размыкает контакты. Это защищает проводку от перегрева и возможного возгорания.
2. Электромагнитный расцепитель.
Это катушка с подвижным сердечником. При коротком замыкании ток резко возрастает, создавая сильное магнитное поле, которое перемещает сердечник и размыкает контакты. Это происходит за доли секунды.
3. Механизм управления.
Рычажок, который позволяет вручную включать и выключать автомат, а также сбрасывать его после срабатывания.
4. Дугогасительная камера.
При размыкании контактов возникает электрическая дуга. Камера гасит её, чтобы предотвратить повреждение контактов и возгорание.
---
Номинальный ток (In).
Это максимальный ток, который автомат может пропускать длительное время без отключения. Например, автомат на 16 А выдерживает ток до 16 ампер. Если ток превышает это значение, срабатывает тепловой расцепитель. Номинальный ток выбирается в зависимости от нагрузки и сечения проводов. Например:
- Для освещения обычно ставят автоматы на 10 А.
- Для розеток — на 16 А.
- Для мощных приборов (плита, бойлер) — на 25 А или больше.
---
Время-токовая характеристика .

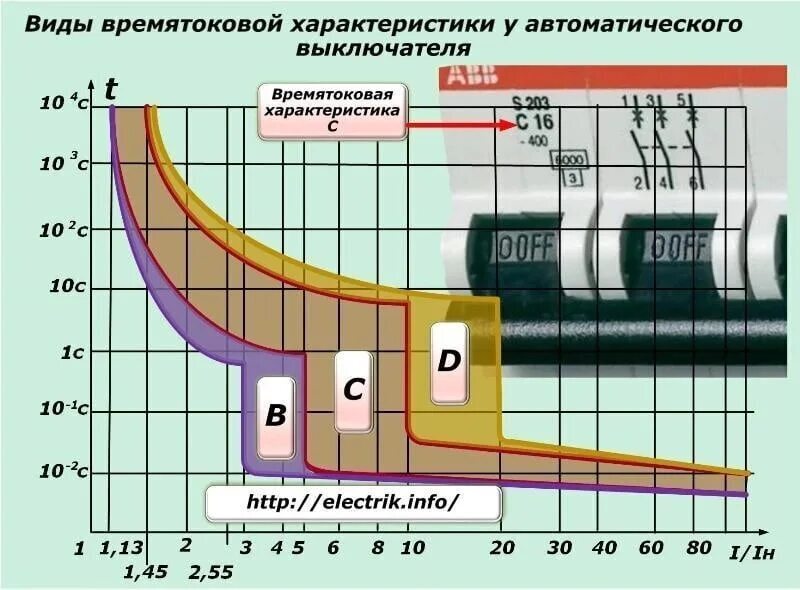

Время-токовая характеристика— это зависимость времени срабатывания автомата от силы тока. Она обозначается буквами B, C, D и определяет, при каком превышении тока автомат сработает:
- Тип B (3–5 In): Срабатывает при токе, в 3–5 раз превышающем номинальный. Подходит для защиты бытовых устройств с низкими пусковыми токами (освещение, розетки).
- Тип C (5–10 In): Срабатывает при токе, в 5–10 раз превышающем номинальный. Используется для защиты приборов с умеренными пусковыми токами (холодильники, кондиционеры).
- Тип D (10–20 In): Срабатывает при токе, в 10–20 раз превышающем номинальный. Применяется для защиты устройств с высокими пусковыми токами (двигатели, насосы).
---
Как выбрать автомат?
1. По номинальному току.
Номинальный ток автомата должен быть меньше или равен допустимому току для провода. Например, для медного кабеля сечением 2,5 мм² допустимый ток — 25 А. Значит, автомат должен быть на 16 А или 20 А.
2. По типу время токовой характертстики.
Для дома обычно используют автоматы типа B или C. Тип D применяется реже, только для специфических нагрузок.
3. По количеству полюсов.
- Однополюсные (1P) — для однофазных сетей (освещение, розетки).
- Двухполюсные (2P) — для вводных автоматов в однофазных сетях.
- Трёхполюсные (3P) — для трёхфазных сетей.
---
Почему важно правильно выбирать автомат?
- Слишком слабый автомат будет срабатывать без причины.
- Слишком мощный автомат не защитит проводку от перегрева.
- Неправильный тип ВАХ может привести к ложным срабатываниям или, наоборот, к отсутствию защиты.
---
Автоматические выключатели — это не просто «коробочки в щитке». Это сложные устройства, которые защищают ваш дом от пожаров и поломок. Правильный выбор и установка автоматов — залог безопасности и надёжности вашей электрической сети. Если сомневаетесь, лучше обратитесь к профессионалу.
