Апгрейд батарейки⁠⁠

Купил как-то батя такой вот Грюндиккитайский ноунейм. Громкий, слушает радио и читает этот ваш эмпэтри с usb-флешек и sd-карточек.

Жил и работал он от внутренней батареи, либо 4х батареек типа D(здоровые такие баночки, ага), соединенных последовательно по 2, либо от внешнего блока питания на 6v(блочек в комплектацию, конечно же не входил, зато есть пультик!). Продавец бате наказал – когда в розетку воткнут и заряжает батарейку свою – лучше не включай. Хватало батареи этой сразу часа на 3, но за пару лет не особо активного слушанья, скатилась она до ~5 минут, что крайне неприемлемо, сами понимаете. А тут еще день рожденья на носу, все хотят на природу, и музыку им слушать надо. Вы конечно же вспомните про 4 батарейки – но кого это интересует, когда можно развлечь себя и помочь близким?

Предложил ему я распотрошить грюндик, поглядеть, что же там внутрях стоит. Ну а вдруг там обычный li-ion – заказал размеру подходящего, припаял и забыл – говорил голос надежды, но голос разума подсказывал и оказался прав – стоит там НЕХ(расшифровку на лурке найти можно), запитывающийся от сети в тупую через транс и диодный мост. Никаких этих ваших сглаживаний, выравниваний – вот те розетка, жри, че дают. Не удивительно, что померла родная батарея(да, и она явно говеная изначально было; фото уже в чуть-чуть разобранном-распаянном состоянии)

Ну ок - подумал я. Решим вопрос кардинально. Валялись вот такие баночки 18650, от какой-то батарейки ноутбучной, в состоянии достаточно неплохом, ~1700-1800 миллиампер «на рыло». Объем увеличим запараллеливанием, ну и соединим последовательно, т.к. с родной батарейки выходило 6-9v напруги.

Тут будет вершиться страшное(БОХНАКАЖЕТ, НЕЛЬЗЯ!111адин!!11) - 18650 паяльником потыкаем. Ну и потыкал, и никто от этого не умер, и емкости не потерял. Заматываем скотчем – батарея готова.

Но она же сядет, и заряжать её как-то надо - скажете вы – говно-вопрос, китайская промышленность давно пилит зарядники-балансировочники-защитки для 18650, имеющие беспорядочные связи в разных позах. Вот конкретно платка на 2 банки последовательно.

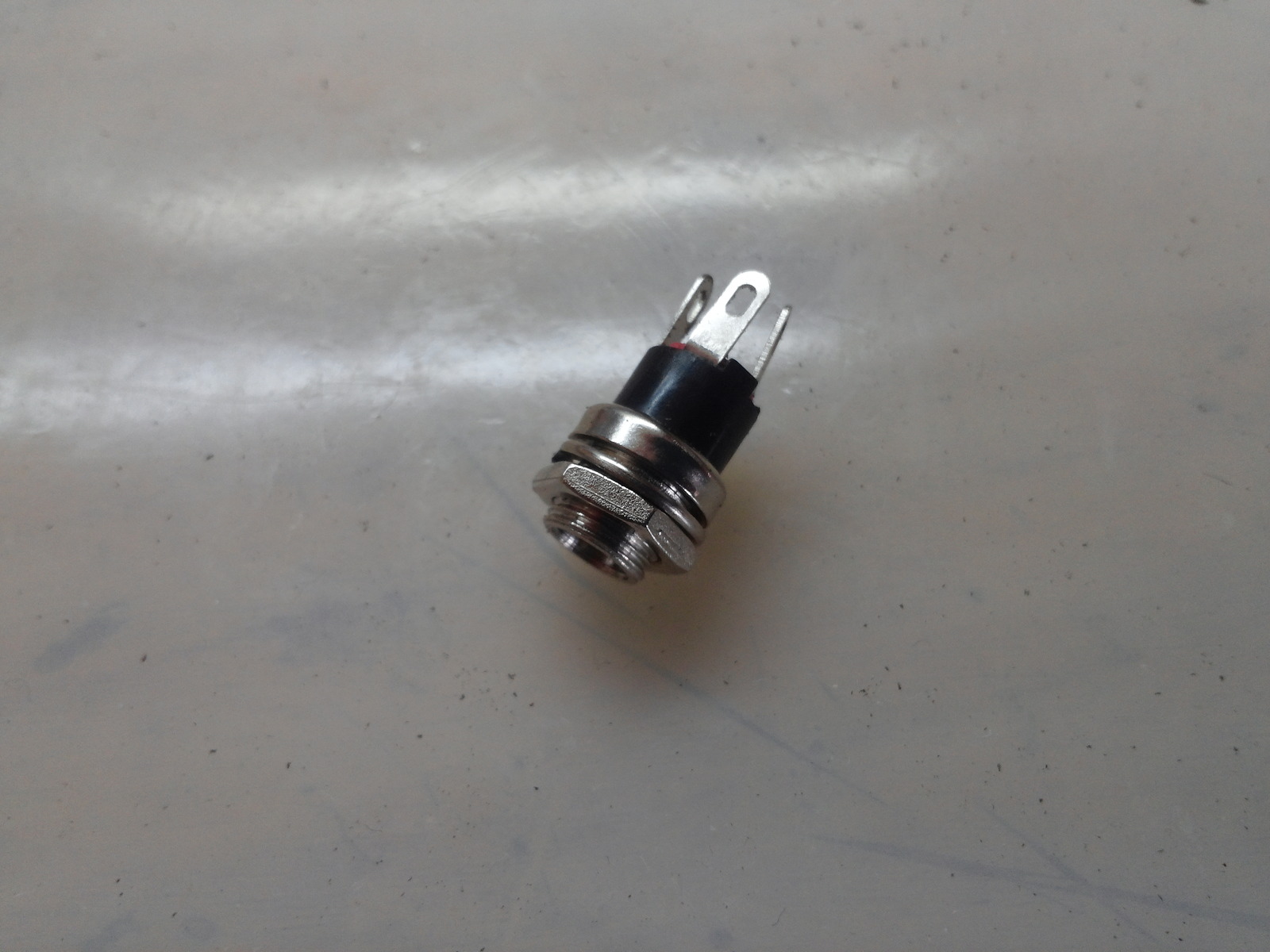

Ну и гнездо на корпус посадить надо, не скручивать же выходящие из корпуса провода с внешним блоком питания.

Садить гнездо решил на место родной вилки под 220, ну а само гнездо - врезать в кусок пластика(который сядет в проушины, где сидело старое гнездо).

Берем нехитрый инструмент

Корпус с дохлого ноутбучного бп, делаем вжух, и получаем деталь!

Примеряем - как тут и было.

Теперь собираем все в кучу, изолируем термостойким скотчем, клеим платки внутрях на двустронний скотч, а гнездо - заливаем термоклеем, чтоб не разбегалось всё это добро, благо, места - навалом

Собираем, включаем - все довольны, грюндик поёт без устали(уже часов 6).

Только лишь одно но - нужно еще вольтметр прикрутить сзади, ибо индикации уровня заряда не было изначально. Для кормежки "зверя" будет пользоваться бп 9v/2A.
