Алгоритм строительства кубов в ue4, как в 3d max.⁠⁠

Я всё же решил превращать прототип про леммингов на механизмах (https://pikabu.ru/story/lemmingi_na_mekhanizmakh_za_4_chasa_6371866) в полноценную игру.

Т.к. по плану в игре должен быть редактор карт. Ландшафт нужен ровный для удобного размещения механизмов. Решил дать возможность игроку строить кубы произвольных пропорций и размеров, и чтобы это было просто на уровне 3Д Макса. Без использования массивов (т.е. если строится 1 куб, то он и должен быть одним) и процедурных статик мешей (просто не люблю их, но при желании алгоритм можно адаптировать и под них).

Что получилось можно посмотреть на видео. Текстура в клеточку для удобства, на самом деле кубы цельные (в конце видео есть пруфы).

Делюсь реализацией.

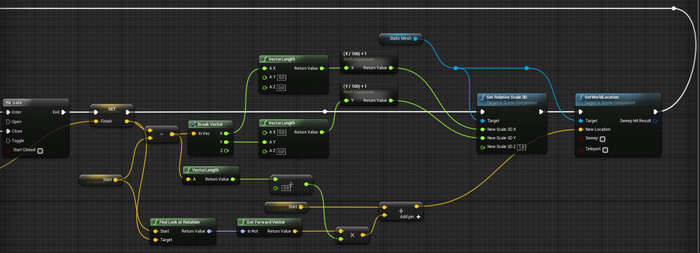

В unreal engine 4 есть функция GetHitUnderCursor, которая позволяет определить над чем висит указатель мышки. Если есть плоский, горизонтальный статикмеш/плейн за который курсор может зацепиться, то можно начинать строить кубы произвольных пропорций, но со скейлом по Z равным 1. Для этого достаточно смотреть разницу в координатах курсора между началом строительства (на скриншотах start) и текущим положением (на скриншотах finish) и после небольшой калибровки (зависит от размеров изначального меша) задавать новый scale.

Однако есть проблема… т.к. пивот объекта в центре, то при изменении скейла объект будет «плыть». Следовательно, корректируем его локацию. Определяем вектор направления между стартом и финишем и берём половинное от пройденного расстояния. Готово.

Скриншоты удобно увеличивать, кликая по ним колёсиком.

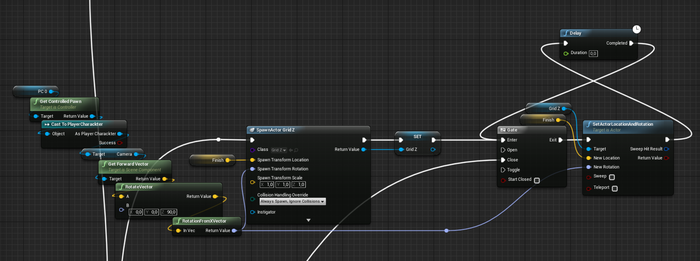

С плоскостью понятно, а как же определять вертикаль? Заранее разместить вертикальную сетку/меш/плейн на уровне? А если игрок посмотрит влево, и она уйдёт из кадра? Решено спавнить сетку прямо перед лицом игрока всегда держа её перпендикулярно камере. Лучше сделать её невидимой для игрока… а то мозг начинает тупить, когда координатная ось двигается вместе с камерой.

Можно подобный трюк проделать и с горизонтальной сеткой. Но я решил обойтись. Всё равно в редакторе нужен какой-то ориентир и горизонтальная, статичная сетка хорошо справляется с этой ролью.

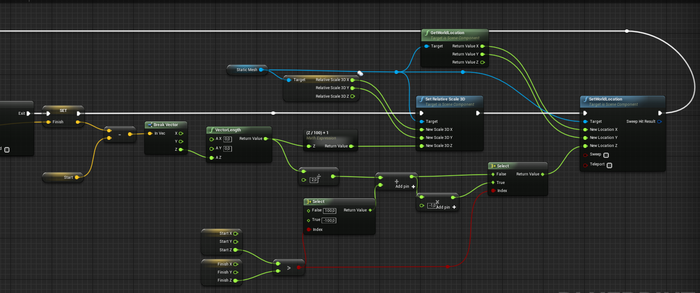

На скриншоте ниже алгоритм скалирования по Z. В целом он мало отличается от скалирования по X и Y.

Я считаю, что blueprint очень легко читается даже теми, кто им никогда не пользовался, так что адаптировать алгоритм под другие языки не должно быть чем-то сложным.

Где можно применить? В первую очередь в простых редакторах 3д уровней. Если же хочется дать игроку полный контроль над кубами (выдавливание, удаление участка куба, создание окон и т.п. ), то лучше использовать или массивы или процедурные меши (хотя часть с невидимой вертикальной сеткой всё равно пригодится).

В стратегиях с разметкой территории (cityskiline, rimworld, two point hospital и т.п.) тоже лучше использовать массивы. Однако, например, для строительства процедурного небоскрёба лучше подойдёт единый куб.

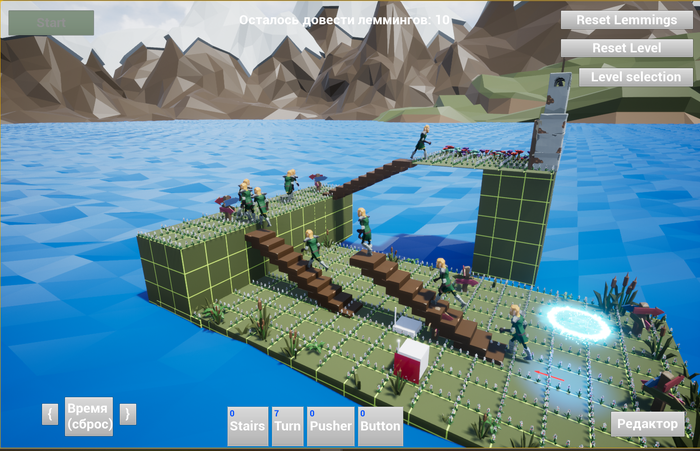

Кстати, откапал старый пак графики, купленный ещё хз когда. Добавил своего (толкатель с кнопкой пока ещё не сделал) и попробовал всё это накидать на уровень из скриншота предыдущего поста. Вот, что получилось.
