3D моделирование деталей для роботов и редактор SketchUp.⁠⁠

В своих предыдущих постах я рассказал о том, как удобно изготавливать различные детали для роботов Arduino при помощи 3D печати. Также было представлено 4 урока по редактору FreeCad с пошаговым руководством, которые позволят создать модели таких деталей с нуля, то есть при полном отсутствии навыков работы в редакторе. В комментариях читатели задавали вопросы, почему именно FreeCad? Я объяснил свой выбор, однако редактор показался читателям недостаточно интуитивно понятным. Для сравнения предлагаю попробовать создать подобные детали в редакторе SketcUp. Для тех, кто привык больше оперировать мышкой, перетаскивать элементы с ее помощью, этот редактор будет удобен. Несмотря на то, что перспективы редактора сомнительны в плане инженерного проектирования, для таких простых деталей он вполне пригоден. Например, можно нарисовать даже робота целиком, учитывая все размеры и отверстия.

Сам урок по SketchUp доступен здесь:

Основы работы в 3D редакторе SketchUP. Часть 1

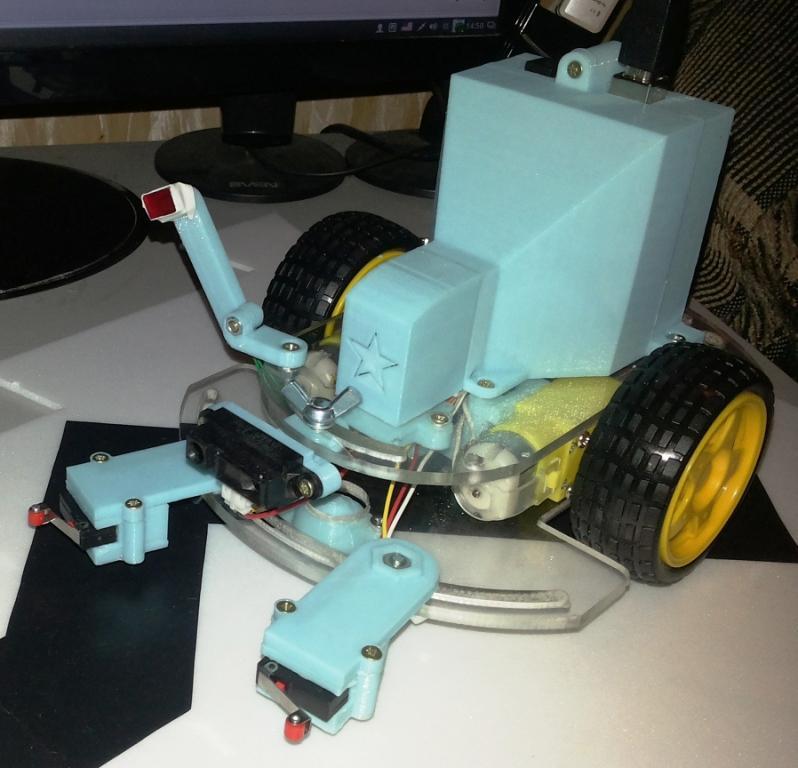

Конечно, полностью рассмотреть изготовление такого робота не представляется возможным, однако изучив возможности редактора на примере создания отдельных деталей, Вы можете полностью нарисовать свое устройство. Например робот, отрисованный в SketchUp-е после печати и сборки выглядит примерно так:

О постройке такого робота немного подробнее можно почитать здесь, если кто-то заинтересуется:
Китайский робот и ScratchDuino 2.0
