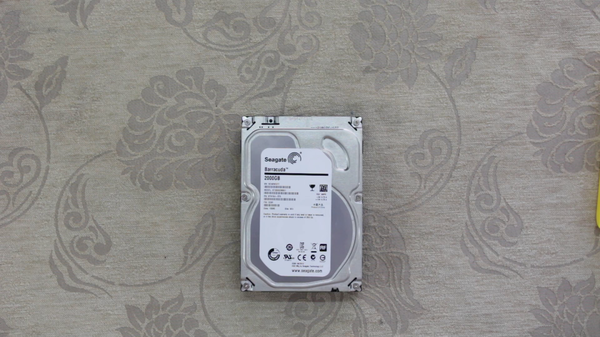

Принесли "дохлый" внешний жесткий диск seagate Expantion 2Tb на срочное восстановление информации. История выхода из строя: хозяин, вместо родного блока питания (выдающего 12 вольт) подключил блок питания от ноутбука ASUS (19 вольт на выходе). Одинаковые разъемы ввели человека в заблуждение. Каких-либо признаков жизни жесткий диск не подавал.
Нас попросили лишь об одном - срочно достать информацию! Вопросов о ремонте не стояло, поэтому мы приступили к разборке корпуса:
Корпус открывается стандартным подцепом защелок по периметру стыков. Внутри обычный жесткий диск 3,5":

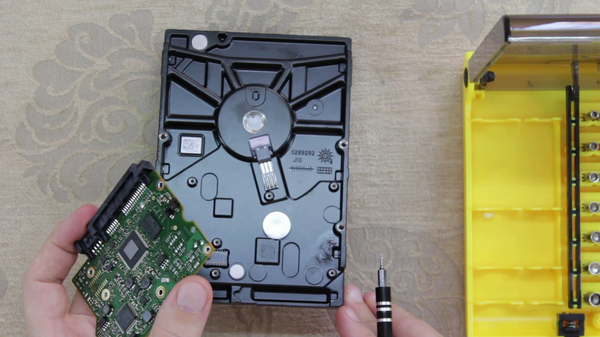

Необходимо сказать сразу, что от платы исходил явный запах горелого. В результате внешнего осмотра обращает на себя внимание потемневший элемент:
Это защитный стабилитрон по цепи питания 12 вольт. Он замыкает на землю при превышении напряжения, чем защищает дальнейшие цепи устройства. Тут надо сразу оговориться, что данный стабилитрон может не выдержать, если вы подключите очень мощный блок питания!

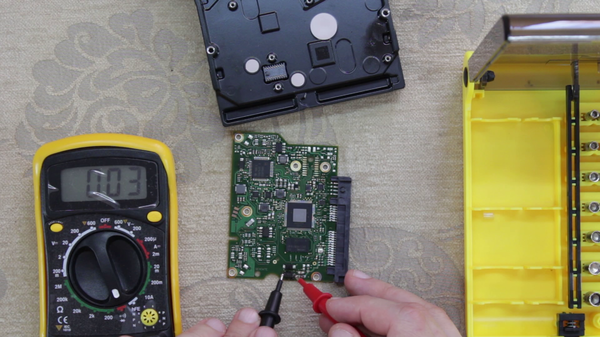

В нашем случае стабилитрон пробился полностью, при измерении мультиметром показывается полное короткое замыкание:

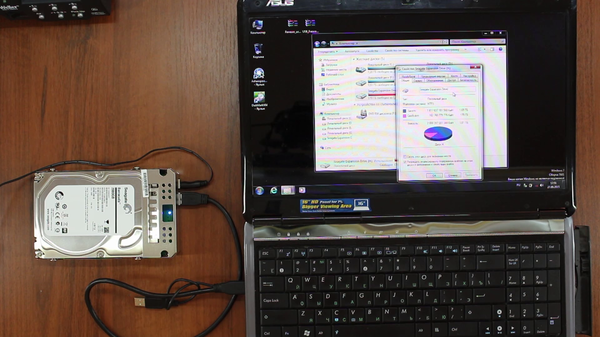

Мы демонтировали стабилитрон, собрали всю конструкцию и подключили к ноутбуку для съема информации - клиент доволен!
После переданной информации приступили к продолжению ремонта. В качестве донора использовали плату от подобного жесткого диска:

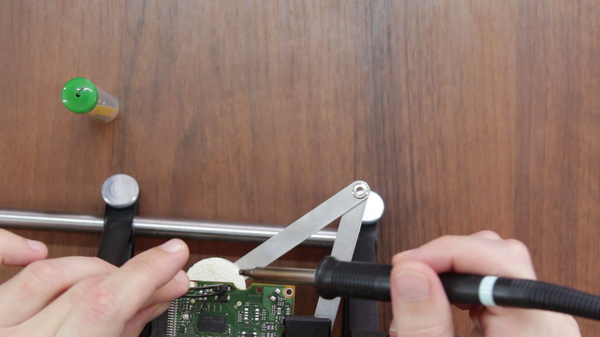

Установили рабочий стабилитрон:
Не смотря на свежий год выпуска жесткого диска, на контактных площадках уже имелись следы потемнения, что является частой причиной глюков (особенно у старых моделей). Поэтому прошлись обычным плотным ластиком:
Из-за подключения мощного блока питания (19 вольт, с максимальным током до 4,7 ампер) стабилитрон настолько сильно грелся, что частично повредились дорожки на плате, в результате чего площади контакта пайки было не достаточной для надежного фиксирования. Поэтому пришлось зафиксировать термоклеем:
Жесткий диск был собран, протестирован и выдан нашему постоянному клиенту, который пообещал впредь подключать только родной блок питания.
Данная неисправность довольно часто встречается при использовании некачественных компьютерных блоков питания. Причем, фирмой Western Digital до сих пор не устанавливаются защитные стабилитроны. Принесли 2 черных жестких диска WD - спутали модульные провода от блоков питания Thermaltake и Corsair, в результате чего платы полностью выгорели! Будьте внимательны, лучше перед подключением использовать вот такую штуку:
